本文章是笔者整理的备忘笔记。希望在帮助自己温习避免遗忘的同时，也能帮助其他需要参考的朋友。如有谬误，欢迎大家进行指正。

一、概述

随着电池供电型应用的激增，人们对质优价廉的电池和电池包的需求持续猛涨。电池制造商们不断采用新的化学物质，推出更小的尺寸，新的、复杂的限制和要求也随之产生，但是对电池基本功能的要求未曾改变，即：在不影响系统性能的前提下，延长运行时间和货架期。

更大程度降低静态电流 (IQ) 是降低功耗进而延长电池寿命的优先选择。器件的 IQ 是电池处于待机模式或者轻负载运行时流出的电流或消耗的电量。IQ 能大幅影响器件的能效。在电池供电型应用中，要想在无负载或轻负载运行时实现高能效，就需要实施电源管理解决方案，在维持超低供电电流的同时，严格控制输出。

如今的很多设计仅需要几纳安的 IQ，这个功能惠及很多需要长时间待机运行的应用，大到电动汽车 (EV)，小到电动工具和各类耳机。由于这类系统超过 99% 的时间都处于待机模式，因此，待机或睡眠模式下的 IQ 是电池寿命的限制因素。优化直流/直流转换器、低压降稳压器 (LDO)、电源开关、电压基准和监控器等电源管理构块以及电源管理器件，有助于降低能耗，延长电池寿命。

下面是我们的三大低 IQ 技术，可在不影响系统性能的情况下，延长电池寿命和货架期。

二、支持设计低功耗、常开型电源

超低漏电工艺技术和新型控制拓扑，可延长电池运行时间。在系统进入待机模式时实现超低 IQ 可以延长电池运行时间。在图 1 中，TPS37-Q1作为输入电压检测器，监控在执行 EV 电池时，电压检测精度为 1%，IQ 为典型值 1µA，支持最高 65V 的电源电压，并具有 10µs 的快速检测时间。总体解决方案尺寸非常小，从而电源空间和响应时间均未受到影响。

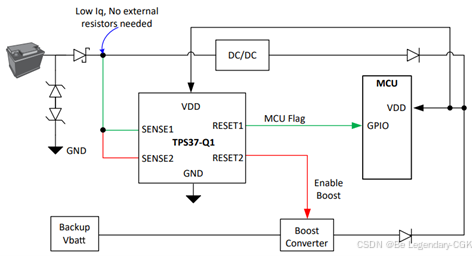

图 1：借助TPS37-Q1直接执行 12V/48V 非电池电源电压监控

电池充电器集成电路 (IC)，例如芯片模式下 IQ 为 10nA 的BQ25155，可帮助确保电池在货架上放置几个月，甚至几年，电量也不会耗尽。低功耗稳压器，例如具有超低 IQ (25nA) 的TPS7A02 ，在运输模式下 IQ 仅为 3nA，有助于大幅延长电池在正常和低压降运行模式下的寿命。

三、实现快速响应

快速唤醒比较器和零 IQ 反馈控制可在不影响低功耗性能的情况下实现快速动态响应。智能偏置方案能够在检测到错误时，瞬时提升比较器的电压，无需消耗更多的 IQ 即可提高响应速度。例如，在图 2 中，IQ 典型值为 275nA 的TPS62843降压开关稳压器，其响应时间比前几代产品提升了三倍以上。

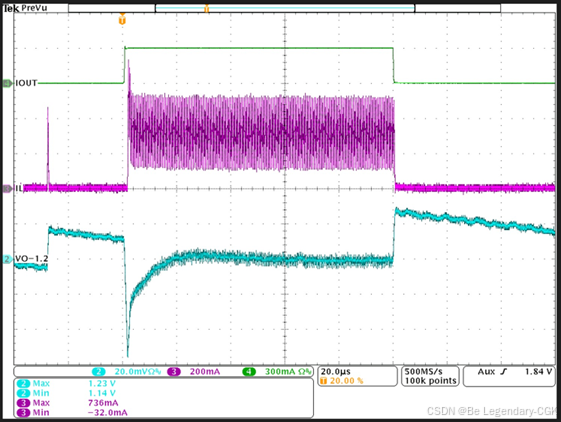

图 2：TPS62843的负载瞬态数据是 1.2V OUT、IOUT_MIN = 0A、IOUT_MAX = 300mA

四、缩小外形尺寸

电阻器和电容器的面积缩减技术，有助于集成到空间受限的应用中，同时不影响静态功率。在下一代纳瓦级器件中，大部分的外部上拉或下拉电阻器和外部电阻分压器网络都不再需要，而且外形尺寸更小，例如TPS7A02便采用 640µm x 64µm Chip-Scale Package。节省电路板面积的另一个方法是将更多功能集成到单个裸片上。这种集成使各个模块（如监控器、基准系统、低压降稳压器、电池充电器和直流/直流转换器）能够共享通用的构建块，同时减小总 IQ 大小。BQ25125是采用 2.5mm x 2.5mm Wafer Chip-Scale Package 的电池充电器管理 IC，通过 I2C 集成并能灵活控制多个低 IQ 功能。设计人员因此能用整个电源管理系统为多个低功耗应用供电。
