摘要
随着现代化工业的快速发展，生产出大量的固体废弃物。这些废弃物对环境造成了很大的污染，因此需要采取有效的措施进行处理。机械强压式造粒机就是一种非常有效的处理工具，它可以将废渣、废料、饲料和化肥等材料通过机械强力挤压，在适当的温度和湿度条件下形成不同规格的颗粒状物料，从而达到资源利用的目的。本文的设计目标是开发一台30型机械强压式造粒机，其主要特点是结构合理、操作简单、能耗低、效率高、噪音小、维护方便。

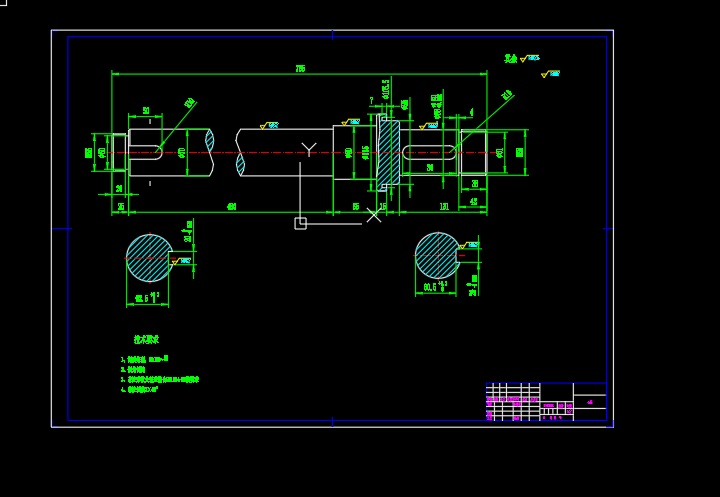

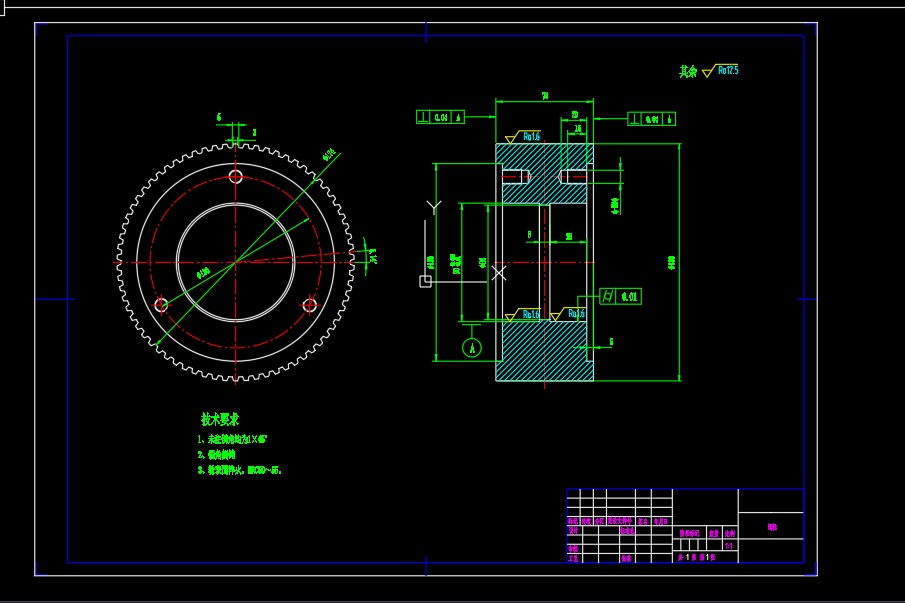

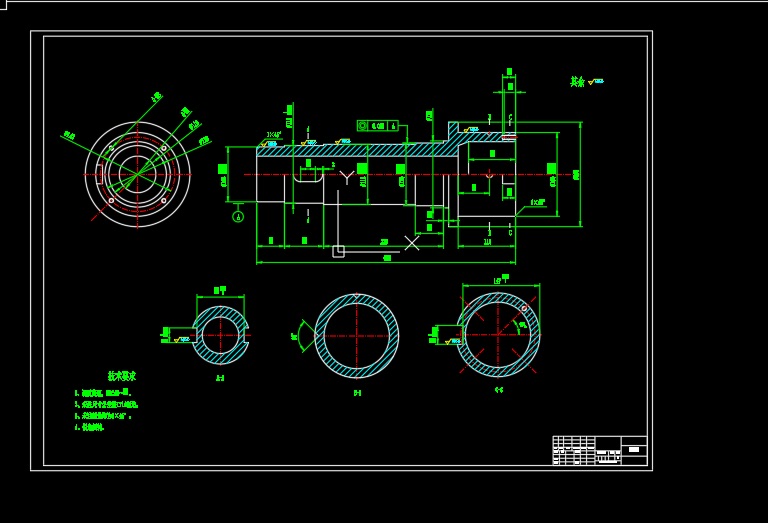

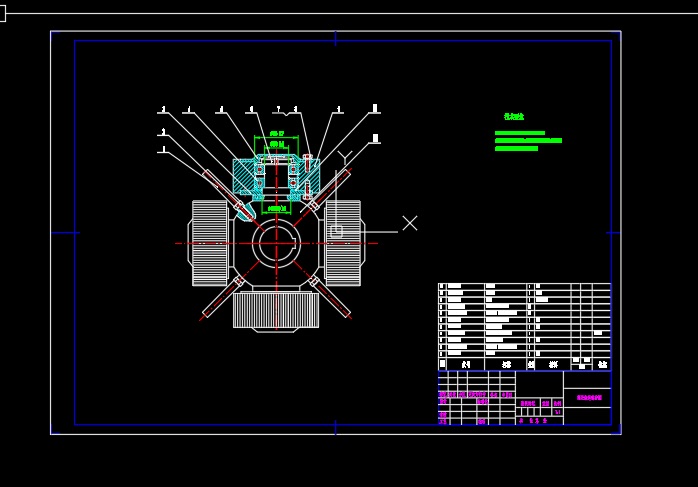

根据实际的工作需求和功能要求，确定挤压式平模造粒机的总体设计方案。对挤压式平模造粒机各组成部分进行分析比较，选择最优零件配件，同时解决主要技术关键点。最后对关键零件如主轴、锥齿轮、空心轴和心轴等进行设计计算及校核，保证其功能要求和性能要求，并绘制造粒机总装配图和辊轮机构组件的装配图及部分零件图。

关键词：造粒机，有机，复混肥，轧辊，颗粒

目录
摘要    I
ABSTRACT    II
第一章 有机复混肥简介    1
1.1有机复混肥概念    1
1.2有机复混肥成分及作用    1
1.3有机复混肥前景展望    1
第二章 对辊挤压造粒机    3
2.1对辊挤压造粒机及其工作原理    3
2.2辊压造粒的干法造粒    4
2.3造粒机的前景    5
第三章 200型有机复混肥造粒机的设计计算    6
3.1 200型有机复混肥造粒机的组成    6
3.2螺旋式强制喂料器的设计与计算    6
3.2.1已知条件    6
3.2.2强制喂料器的设计    6
3.1.3 选取电动机和减速器    10
3.3  有机复混肥造粒机的设计    11
3.3.1 对辊挤压式造粒机主要参数    11
3.3.2轧辊造粒机主要参数计算    13
第四章 长短轴及其他零件的设计    20
4.1长轴的设计    20
4.1.1 初步确定最小直径    20
4.1.2 拟定轴上零件的装配方案    21
4.1.3设计齿轮传动    22
4.1.4 轴上的周向定位    23
4.1.5 轴承寿命计算    24
4.1.6长轴强度的校核    25
4.2短轴的设计和其他    27
第五章 有机复混肥造粒机的经济分析    28
第六章 有机复混肥造粒机的环保分析    29
结语    30
参考文献    31
致谢    34

1.1研究的背景
30型机械强压式造粒机的设计背景是现代化工业发展快速，生产出大量固体废弃物，这些废弃物对环境造成很大污染，需要采取有效措施进行处理。机械强压式造粒机是一种非常有效的处理工具，可以将各种废渣、废料、饲料和化肥等材料通过机械强力挤压，在适当的温度和湿度条件下形成不同规格的颗粒状物料，从而实现资源的利用。因此，开发一台效率高、能耗低、操作简单、维护方便的30型机械强压式造粒机，有着重要的现实意义和应用价值。
1.2研究的意义
30型机械强压式造粒机是一种具有重要研究意义的设备，其可以将各种废弃物料进行加工成颗粒状，实现资源化利用。下面将从以下几个方面介绍30型机械强压式造粒机的研究意义。
促进环保事业的发展：随着人们对环境保护的重视程度不断加深，有机废弃物的处理问题愈加突出。而30型机械强压式造粒机通过将废渣、废料、饲料和化肥等材料进行加工，有效地实现了有机废弃物的再利用，为环保事业做出了重要贡献。
提高固体废物处理效率：30型机械强压式造粒机能够将各种废弃物料快速、高效地进行加工，并且可以根据不同的物料特性和加工需求进行压力调节，从而达到更高的处理效率。相比传统的固体废物处理方式，30型机械强压式造粒机能够大幅提高固体废物处理的效率和质量。
推动循环经济发展：循环经济是当今世界经济发展的一个重要方向，而30型机械强压式造粒机的出现和应用，则为循环经济的发展提供了有力支持。通过将废渣、废料等进行加工成颗粒状物料再利用，减少资源浪费，达到资源的有效利用，更好地促进了循环经济的发展。

拓宽农业生产渠道：随着人口增加和城市化进程加快，土地资源变得越来越紧缺，对于如何提高土地利用率、保护农田水土资源，实现农业可持续发展等问题，已经成为全球范围内普遍关注的问题。而采用30型机械强压式造粒机处理废弃物料，并将其用于农业生产中，则可以在不占用更多土地资源的情况下，为农业生产提供更加丰富的养分来源和增加作物产量的途径。
30型机械强压式造粒机具有重要的研究意义，它能够推动环保事业、提高固体废物处理效率、推动循环经济发展、拓宽农业生产渠道等多方面的作用，为实现可持续发展和构建生态文明做出重要贡献。
1.3国内外的研究现状
国内外造粒技术经过发展，日渐成熟并形成了专门的学科和独立的技术。目前世界上大型造粒机生产企业有日本两家和德国一家，日本神户制钢公司产品在中国市场的占有率非常高。造粒技术主要有搅拌造粒法、沸腾造粒法、压力成型造粒法、热熔融成型法、喷雾干燥造粒法等[3]。国外造粒技术较为先进，大多采用大型造粒设备，具备完善的检测监控系统，自动化程度高。国内造粒技术多为模仿国外技术起步，同时针对国内情况加以完善和改进[4]。
搅拌法造粒是将某种液体或粘结剂渗人固态细粉末并适当地搅拌，使液体和固态细粉末相互密切接触，产生粘结力而形成团粒。其优点是成型设备结构简单、单机产量大、所形成的颗粒易快速溶解、湿透性强，缺点是颗粒均匀性不好，所形成的颗粒强度较低。
沸腾制粒法是喷雾技术和流化技术综合运用的结果，传统的混合-制粒-干燥在同-封闭容器内一次完成，实现一步法制粒，原料粉末在床内建立流态化，同时将粘合剂雾滴喷至流化界面成粒，经干燥挥发水份随排风带出机外[5]。
压力成型法是将粉体物料限定在特定的空间中，通过施加外力而压紧为密实状态。压力成型的成功与否，一方面取决于施加外力的有效利用和传递，另一方面取决于颗粒物料的物理性质。具有适应能力强、产量大、造粒品粒度均匀、颗粒强度好、成粒率高等优点。李海丽研究用挤压造粒工艺生产糖泥有机无机复混肥。挤压造粒成型机理是通过容积变化，在外力作用下使原来松散的物料由液向桥粘结力作用而捏聚成一定形状颗粒。由于碾轮转动与摩擦产生的热量，使物料升温至45～55℃，可蒸发掉产品中多余的水分。采用挤压造粒工艺生产的产品不易碎，无返料[6]。
挤压造粒机可分为如图1-1中的几种。

图1-1 挤压造粒机分类
热熔融成型法是利用产品的低熔点特性(一般低于300℃)，将熔融的物料通过特殊的冷凝方式，使其冷凝结晶成所要求的片状、条状、块状及半球状等形状[7]。热熔融成型法具有工艺流程短、热量消耗低、产品产量高和环保效益好等优点，但是其产品规格有限，产品范围窄，对参数要求高，设备昂贵。李闯研究用尿素熔融喷浆造粒法制造复合肥[8]。其以尿素熔融液为主要氮源，通过造粒过程中产生涂布作用与其它固体基础原料混和，使产品外观圆滑，颗粒具有较高的强度，在造粒过程中既是原料又充当液相参与过程，并能提供一定的热量，便于成球，且减少了烘干过程所需的热能。
1.5有机复合肥的作用
有机复合肥是由动、植物残渣，家畜粪便等天然有机物质制成的一种肥料。相较于化学肥料，它具有更为广泛的营养成分和更好的环境适应性，并且可以增加土壤的肥力、有机质含量和微生物活性等优点。下面将详细介绍有机复合肥的作用。
1.提高土
