零：创建布局文件方式

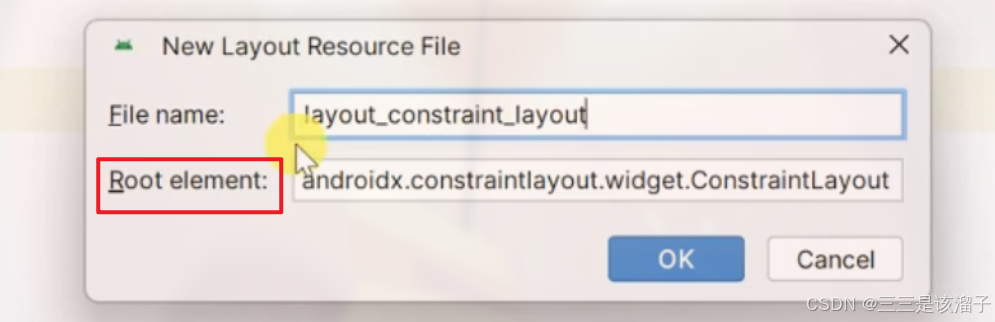

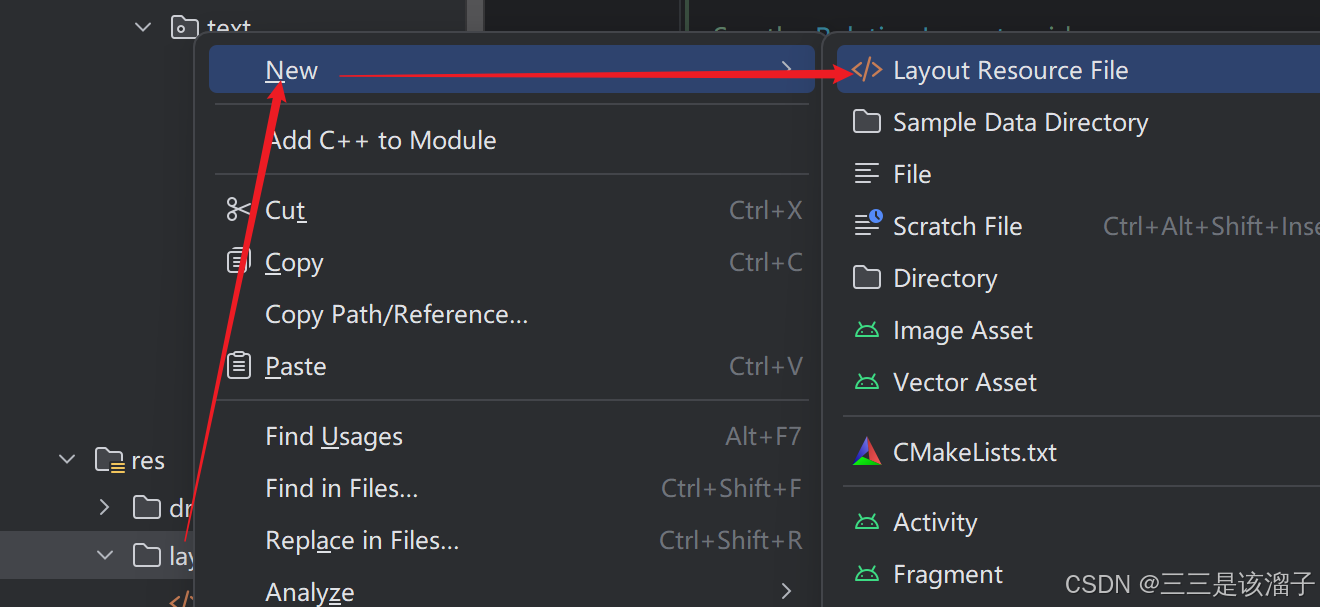

1：创建步骤

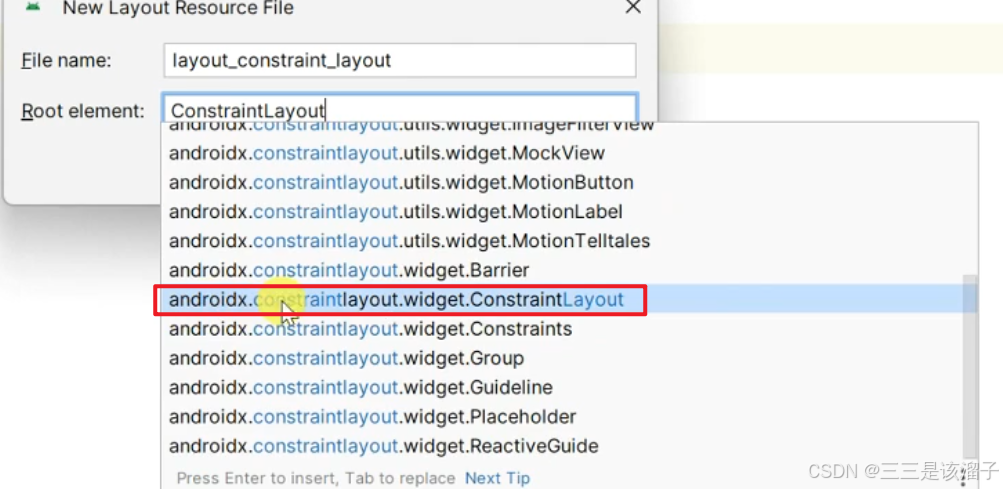

ctrl + alt + 空格 设置根元素
2：处理老版本约束布局

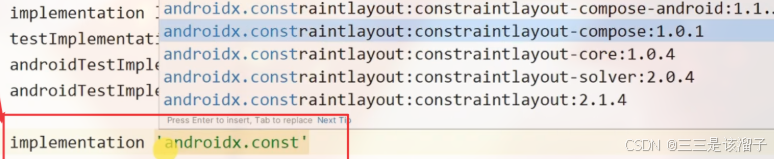

在一些老的工程中，constrainlayout可能没有办法被直接使用，这里需要手动添加依赖
implementation 'androidx.constraintlayout:constraintlayout:2.2.1'
这里的版本很多，需要斟酌

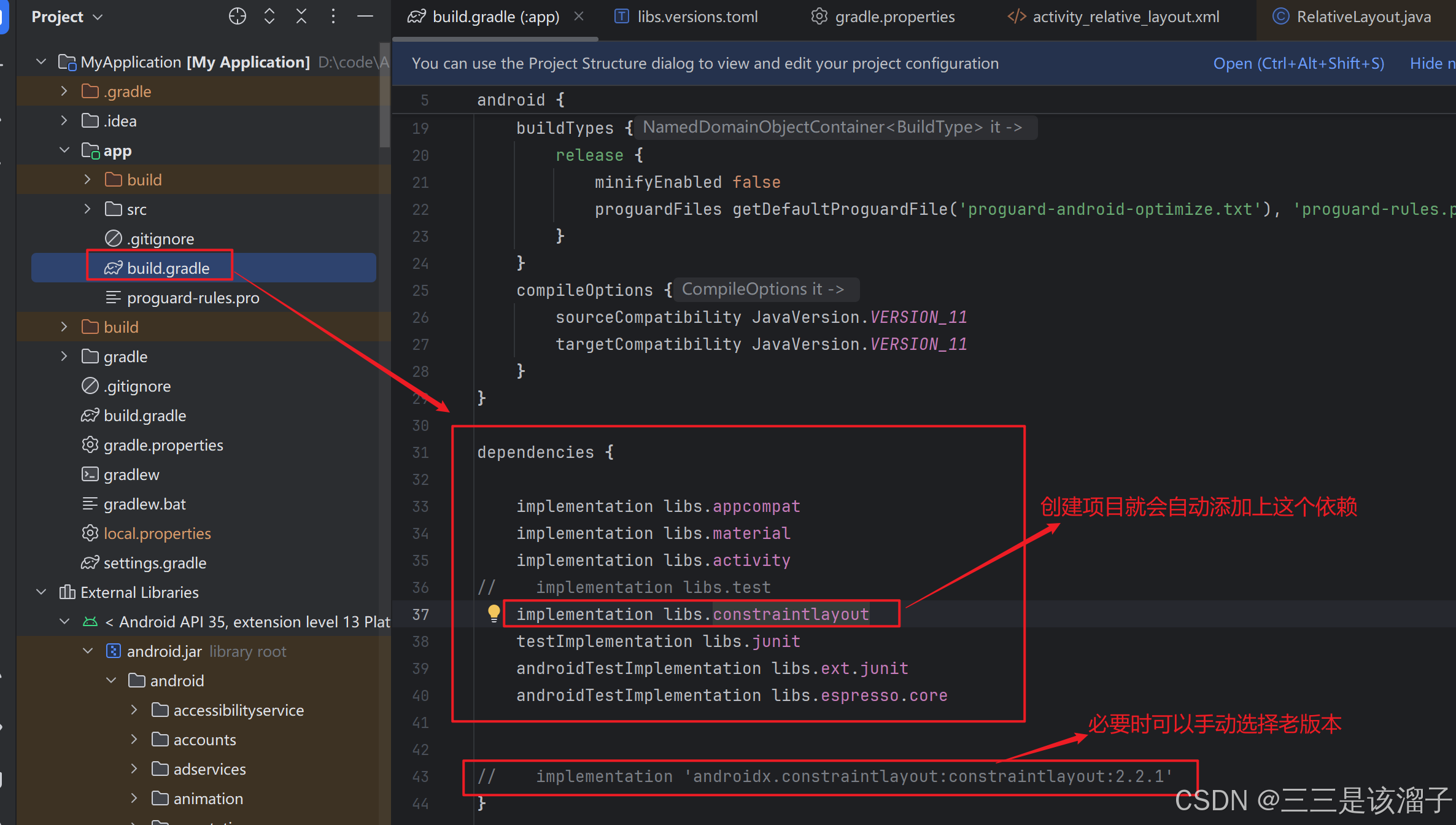

这里的implementation libs.constraintlayout点进去其实就是一个声明；

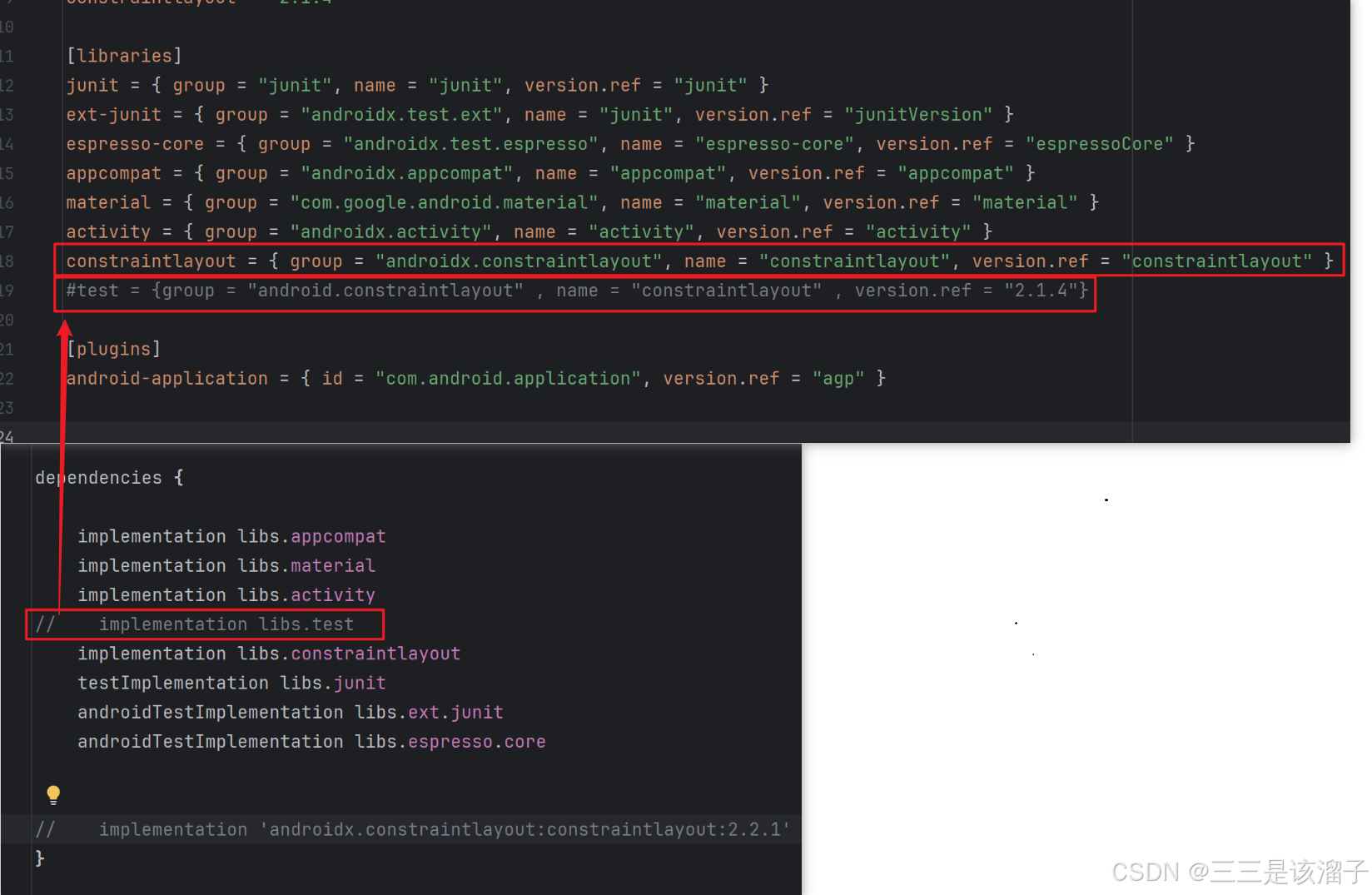

参数解释：group理解成组织标识；name是依赖库的具体名称；最后一个是版本引用。我们也可以自己去定义一个依赖声明，如下图中的test，并加以运用

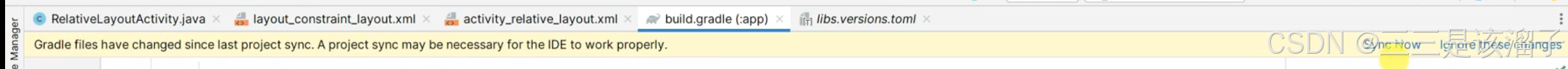

文件已被改变是否以最新的为主，synchronized现在就同步
总结：扩展库、第三方库可以帮助我们更好的开发，但不是必备的
一：约束布局源代码
在安卓系统中提供了三种布局方式：LinearLayout（线性布局），RelativeLayout（相对布局），Constrainlayout（约束布局）官方推荐使用第三种布局方式

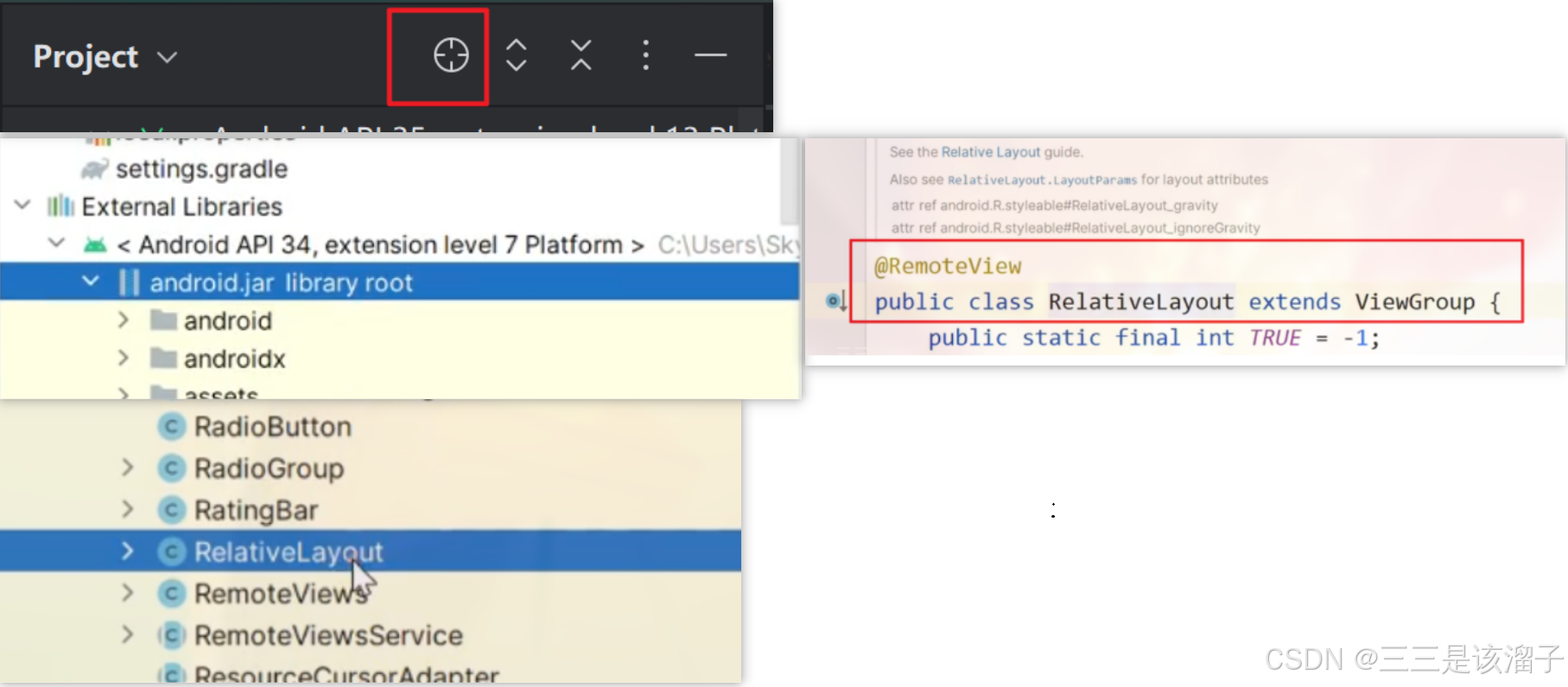

1：Relative所在位置
解释：<Android API 34, extension level 7 Platform> 是项目创建的时候就会导入进来的一个api，我们的RelativeLayout类就处于其中

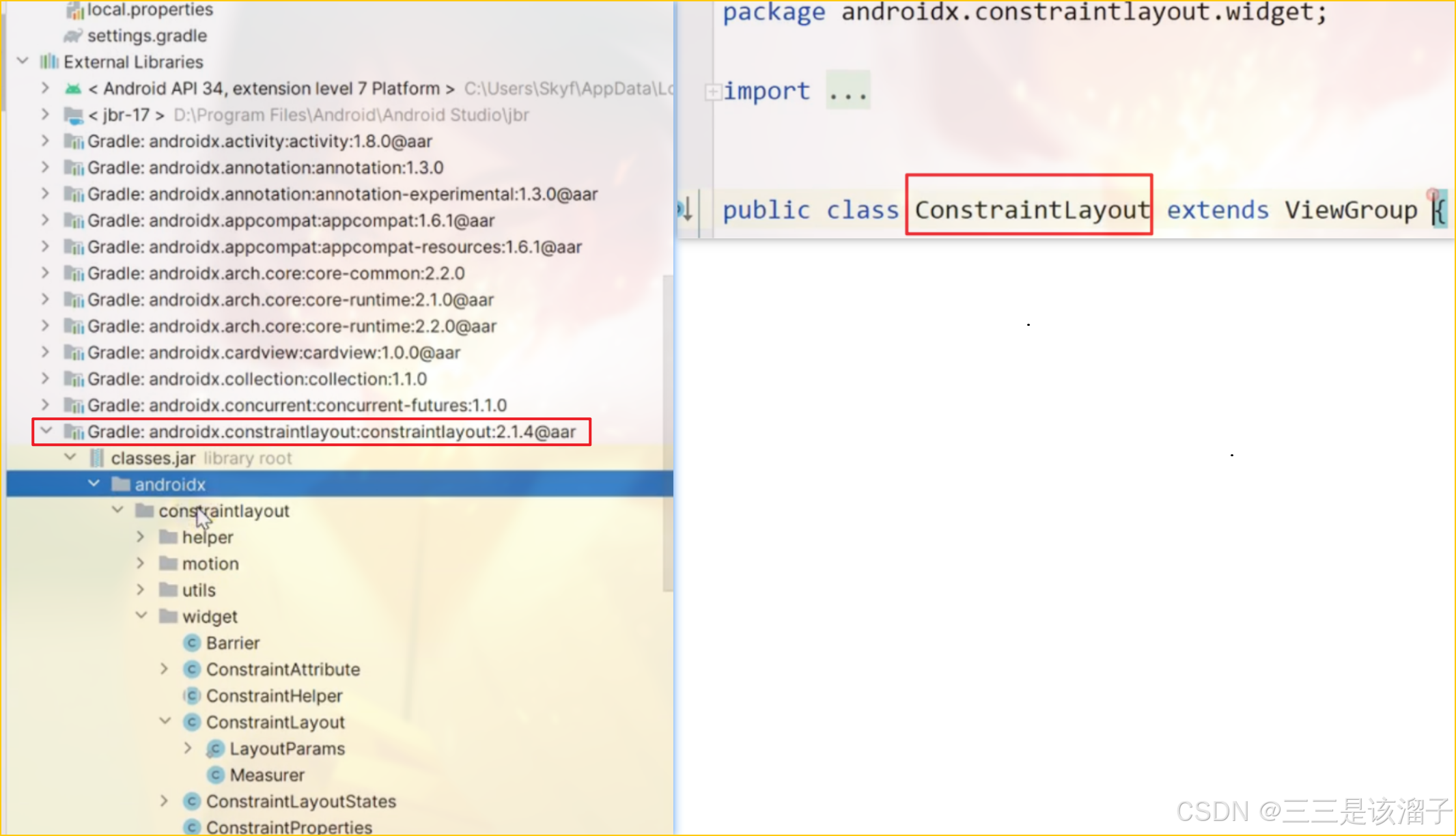

2：Constraint所在位置
可以看到我们的约束布局是在第三方工具库中提供的
二：方位约束

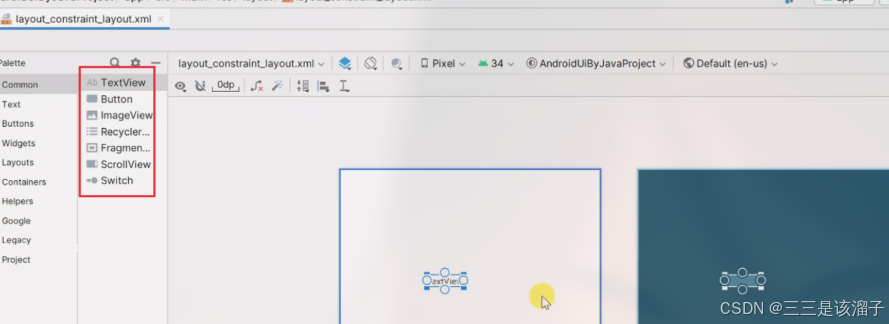

1：控件拖拽
所有布局方式都支持控件拖拽，但ConstraintLayout对拖拽的支持最好，

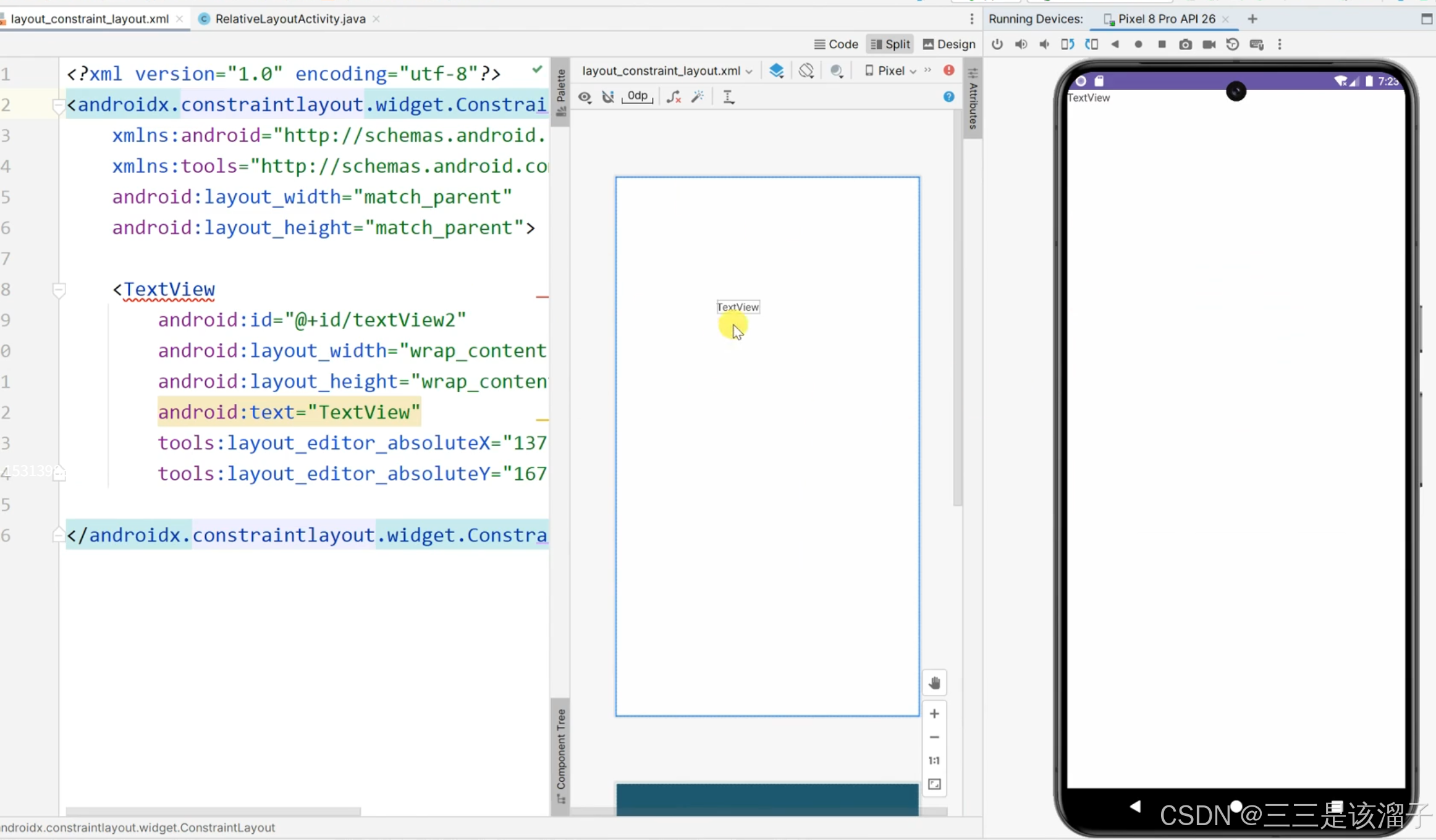

拖拽后的空间只支持预览，在程序运行后，并不会真的实现
tools的用法，相当于预览作用，运行时不会在Android手机上显示
如果当前的控件没有约束条件，就会显示在（0,0）的位置；
两点定位：一般需要设置x轴和y轴的坐标的
2：方位的控制

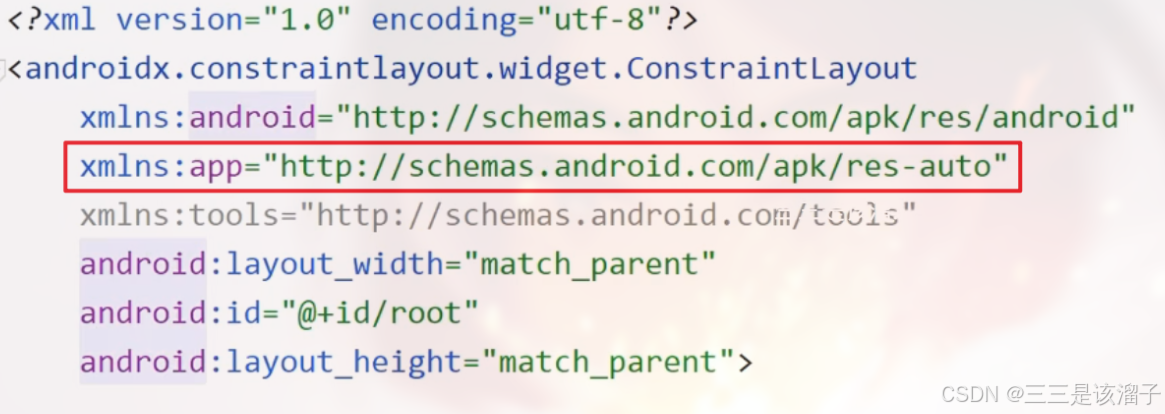

默认有这句话，就可以添加一些xml的属性
textview控件的左边在父控件的左边
<TextViewandroid:id="@+id/textView1"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="TextView"app:layout_constraintLeft_toLeftOf="parent"app:layout_constraintTop_toTopOf="parent" /><TextViewandroid:id="@+id/textView2"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="TextView"app:layout_constraintRight_toRightOf="parent"app:layout_constraintTop_toTopOf="@+id/root" /><TextViewandroid:id="@+id/textView3"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="textView"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintLeft_toLeftOf="parent" /><TextViewandroid:id="@+id/textView4"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="textView"app:layout_constraintBottom_toBottomOf="@+id/root"app:layout_constraintRight_toRightOf="parent" /><TextViewandroid:id="@+id/textView5"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="TextView5"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintLeft_toLeftOf="parent"app:layout_constraintRight_toRightOf="parent"app:layout_constraintTop_toTopOf="parent" />

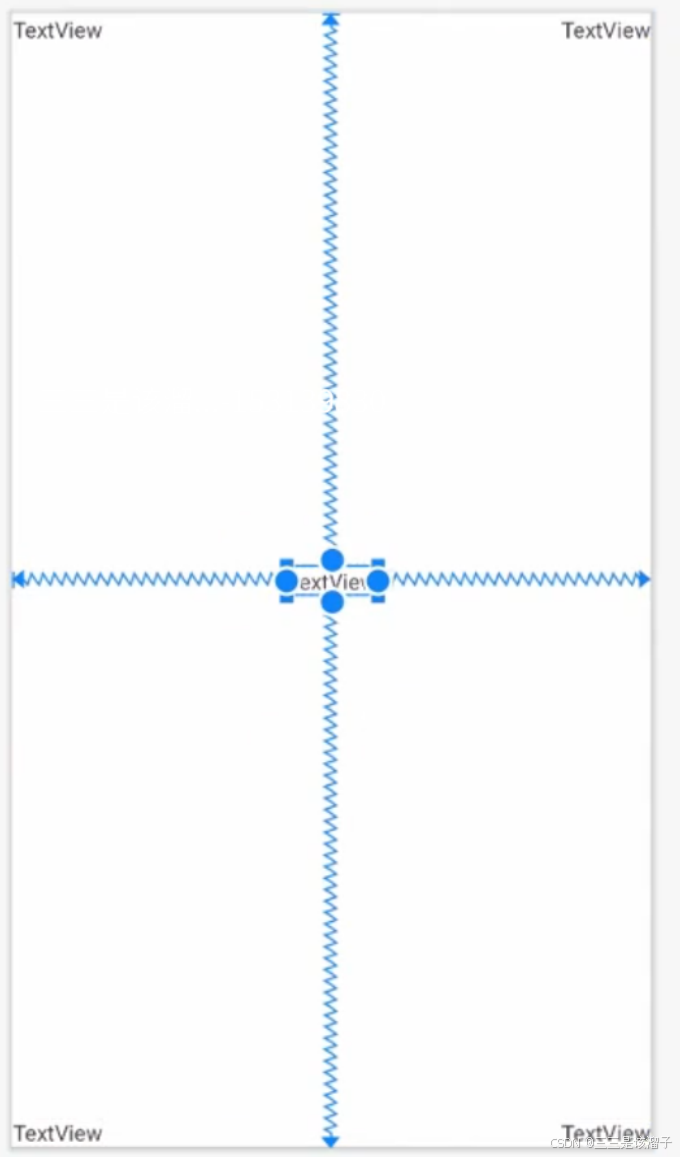

效果展示
同时设置四个方向，就会四马分尸666，究极拉扯，如textView5
注意
app:layout_constraintLeft_toLeftOf="parent"app:layout_constraintRight_toRightOf="parent"app:layout_constraintStart_toStartOf="parent"app:layout_constraintEnd_toEndOf="parent"
当阅读习惯都是从左往右时，可以等价替换
三：同级控件位置约束
理解清楚方位，就可以控制控件与控件之间的相对位置，写法都是非常灵活的
<TextViewandroid:id="@+id/textView6"android:layout_width="wrap_content"android:layout_height="100dp"android:background="@color/my_blue"android:text="TextView6"app:layout_constraintLeft_toRightOf="@+id/textView5"app:layout_constraintTop_toBottomOf="@+id/textView5" /><TextViewandroid:id="@+id/textView7"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="TextView7"app:layout_constraintRight_toLeftOf="@+id/textView5"app:layout_constraintTop_toBottomOf="@+id/textView5" />
<TextViewandroid:id="@+id/textView8"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="TextView"app:layout_constraintBottom_toBottomOf="@+id/textView6"app:layout_constraintLeft_toRightOf="@+id/textView6"app:layout_constraintTop_toTopOf="@+id/textView6" />

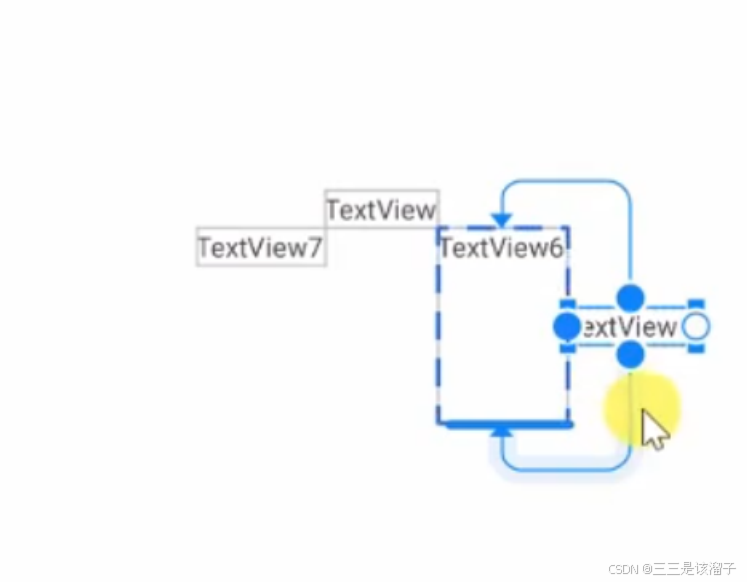

处于中间位置

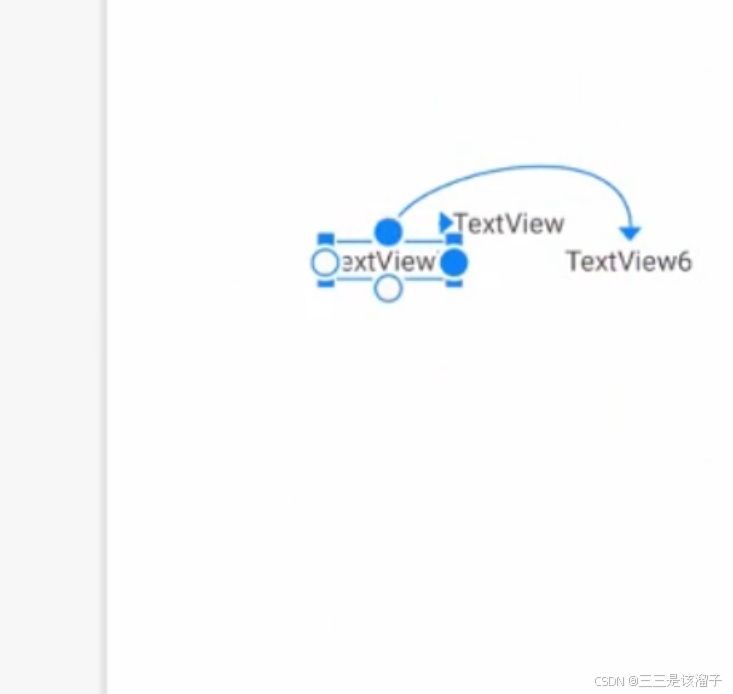

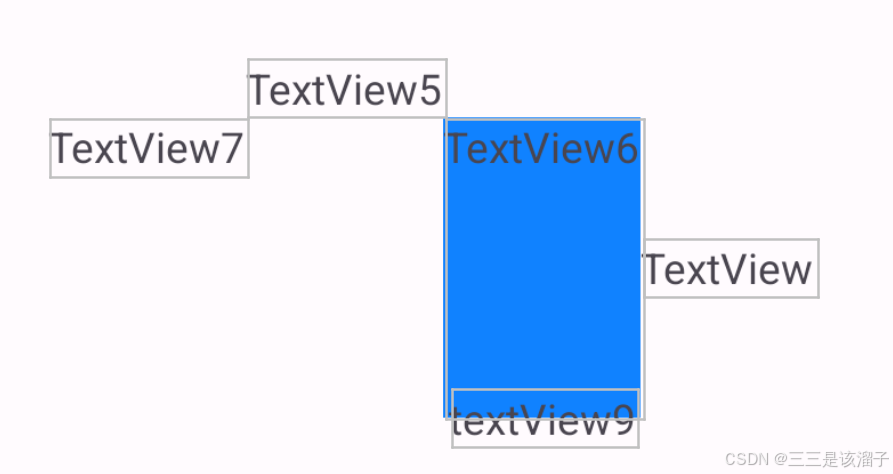

再玩个离谱的兄弟
<TextViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:id="@+id/textView9"android:text="textView9"app:layout_constraintLeft_toLeftOf="@+id/textView6"app:layout_constraintRight_toRightOf="@id/textView6"app:layout_constraintTop_toBottomOf="@id/textView6"app:layout_constraintBottom_toBottomOf="@id/textView6"/>
这里其实是基于控件外部为基准，而非内部的文字
四：文本基准线约束
我们现在希望以当前文字100为底线对齐，而不是以控件的外围做对齐的
RelativeLayout都是基于当前控件大小进行调整的，constraintlayout可以实现这个场景
1：RelativeLayout对齐方式
（1）代码
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/root"android:layout_width="match_parent"android:layout_height="match_parent"><TextViewandroid:id="@+id/tv_price"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_centerInParent="true"android:background="@color/my_blue"android:text="100"android:textColor="@color/white"android:textSize="56sp" /><TextViewandroid:id="@+id/tv_label"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_centerInParent="true"android:layout_toRightOf="@+id/tv_price"android:background="@color/my_blue"android:text="$"android:textColor="@color/white"android:textSize="28sp" /></RelativeLayout>
（2）效果

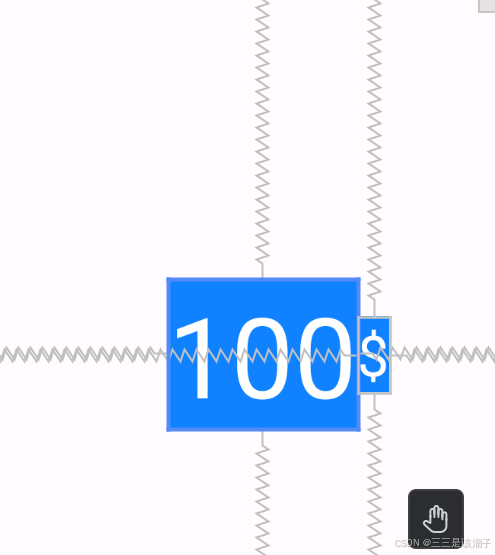

RelativeLayout都是基于当前控件大小进行调整的，还是做不到嘛呜呜┭┮﹏┭┮
（3）重要代码分析
相对布局居中方式是centerInParent，约束布局是二/四马拉扯
2：Baseline
有方法
Baseline_toBaselineOf
Baseline_toTopOf 以此类推
（1）关联文本控件
翻译为基准线
<TextViewandroid:id="@+id/tv_price"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="@color/purple"android:text="100"android:textColor="@color/white"android:textSize="56sp"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintLeft_toLeftOf="parent"app:layout_constraintRight_toRightOf="parent"app:layout_constraintTop_toTopOf="parent" /><TextViewandroid:id="@+id/tv_label"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="@color/purple"app:layout_constraintLeft_toRightOf="@+id/tv_price"app:layout_constraintBottom_toBottomOf="@+id/tv_price"app:layout_constraintBaseline_toBaselineOf="@+id/tv_price"android:text="$"android:textColor="@color/white"android:textSize="28sp" />

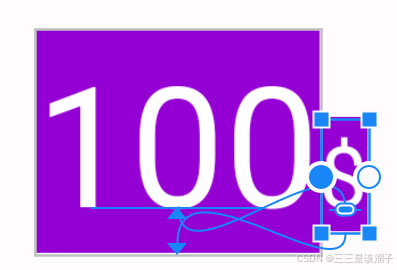

控件和控件之间能很好的匹配文字底部对齐
（2）关联非文本控件
注意
- 当使用
toBaselineOf关联非文本控件时，ConstraintLayout 会将其基线视为 顶部位置（即top）。因此，对于非文本控件，****toBaselineOf的效果等同于toTopOf。
<TextViewandroid:id="@+id/tv_label2"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="@color/purple"app:layout_constraintLeft_toRightOf="@+id/image_wechat"app:layout_constraintBaseline_toBaselineOf="@+id/image_wechat"android:text="$"android:textColor="@color/white"android:textSize="28sp" /><ImageViewandroid:id="@+id/image_wechat"android:layout_width="100dp"android:layout_height="100dp"android:background="@color/my_blue"android:src="@drawable/icon_wechat"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintEnd_toEndOf="parent"app:layout_constraintStart_toStartOf="parent"/>
外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

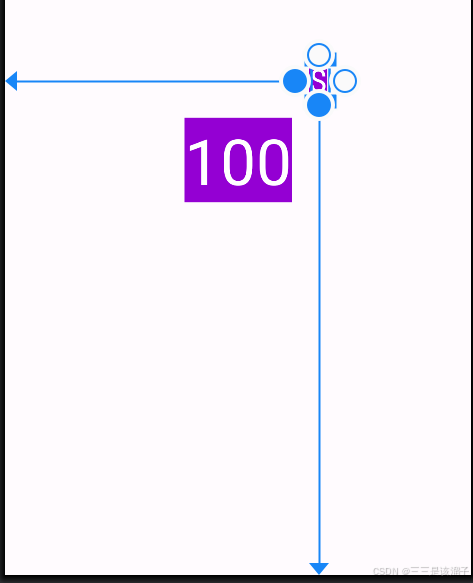

五：角度约束

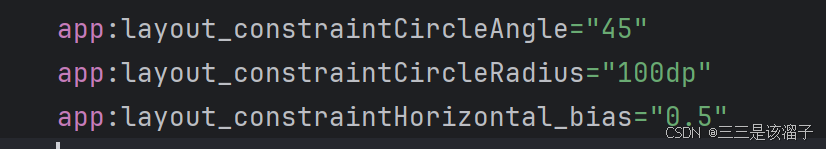

1：angle和radius
<TextViewandroid:id="@+id/tv_price"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="@color/purple"android:text="100"android:textColor="@color/white"android:textSize="56sp"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintLeft_toLeftOf="parent"app:layout_constraintRight_toRightOf="parent"app:layout_constraintTop_toTopOf="parent" /><TextViewandroid:id="@+id/tv_label"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="@color/purple"android:text="$"android:textColor="@color/white"android:textSize="28sp"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintCircle="@id/tv_price"app:layout_constraintCircleAngle="45"app:layout_constraintCircleRadius="100dp"app:layout_constraintHorizontal_bias="0.5"app:layout_constraintLeft_toLeftOf="parent" />
- Angle 角度45度 可以设置为0~360
- Radius 半径（可以理解成两个控件的中心距离）

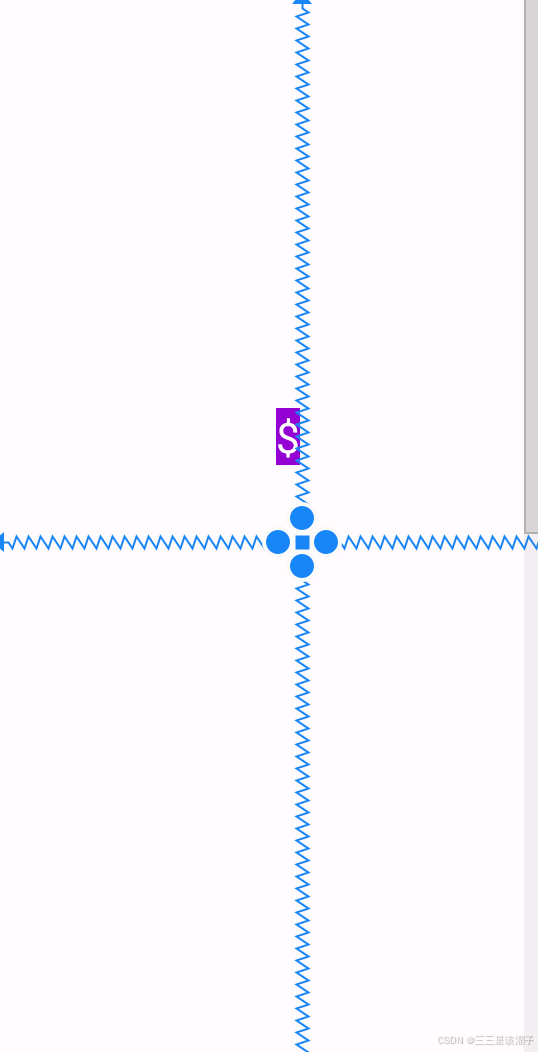

尽管添加了xy坐标，但还是以角度约束为准

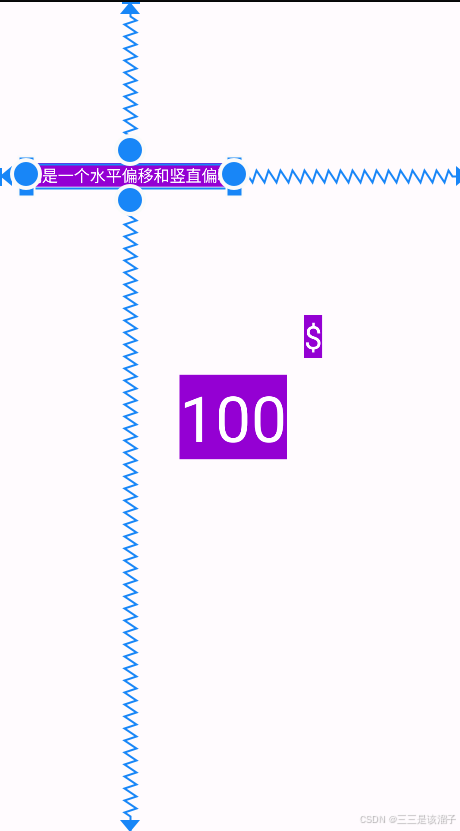

六：百分比偏移
1：bias
<TextViewandroid:layout_width="wrap_content"android:layout_height="wrap_content"android:background="@color/purple"android:text="我是一个水平偏移和竖直偏移"android:textColor="@color/white"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintHorizontal_bias="0.1"app:layout_constraintLeft_toLeftOf="parent"app:layout_constraintRight_toRightOf="parent"app:layout_constraintTop_toTopOf="parent"app:layout_constraintVertical_bias="0.2" />
总结：只有当两边一起拉扯的时候，偏移量才会生效，这里指的就是start和end都设置
可以给0~1的小数参数，默认值为0.5，就是不左不右，在中间；
app:layout_constraintHorizontal_bias="0.1" 水平
app:layout_constraintVertical_bias="0.1" 竖直
七：View的可见性
1：visibility
<ImageViewandroid:id="@+id/image_wechat"android:layout_width="100dp"android:layout_height="100dp"android:background="@color/my_blue"android:src="@drawable/icon_wechat"android:visibility="visible"app:layout_constraintBottom_toBottomOf="parent"app:layout_constraintEnd_toEndOf="parent"app:layout_constraintStart_toStartOf="parent"app:layout_constraintTop_toTopOf="parent" /><TextViewandroid:id="@+id/tv_label"android:layout_width="wrap_content"android:layout_height="wrap_content"android:background="@color/purple"android:text="$"android:textColor="@color/white"android:textSize="28sp"app:layout_constraintBottom_toTopOf="@id/image_wechat"app:layout_constraintRight_toRightOf="@id/image_wechat"app:layout_goneMarginTop="50dp"app:layout_goneMarginBottom="50dp" />

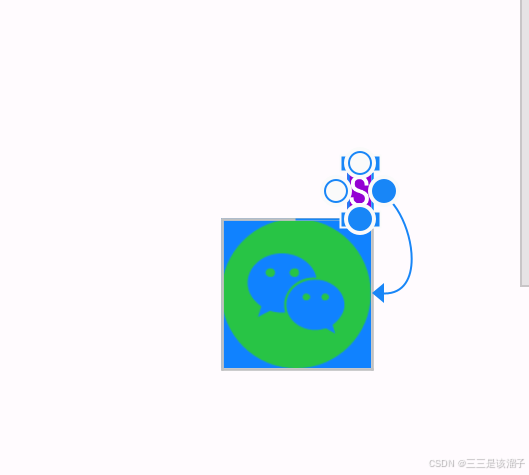

设置为gone属性就变成右边的图片的效果了

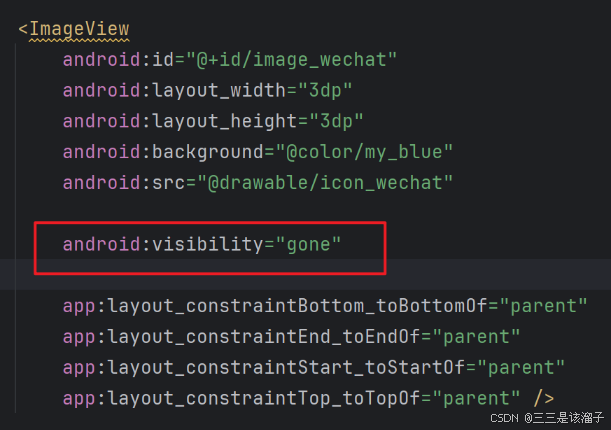

2：gone
所有的View都有visibility（可见性）属性
| 参数值 | 是否显示在界面上 | 是否占用布局空间 | 是否参与布局计算 | 动态设置代码（Java/Kotlin） |
|---|---|---|---|---|
visible | ✅ 显示 | ✅ 占用 | ✅ 参与 | view.setVisibility(View.VISIBLE) |
invisible | ❌ 隐藏 | ✅ 占用 | ✅ 参与 | view.setVisibility(View.INVISIBLE) |
gone | ❌ 隐藏 | ❌ 不占用 | ❌ 不参与 | view.setVisibility(View.GON |
gone不占用空间就会变成一个点，invisible只是单纯看不见，但是最外层的轮廓还在
3：goneMarginTop
变成了一个点之后，此时我们的$符号由于依赖关系也受到了影响，有时候会让我们看不到控件
app:layout_constraintBottom_toTopOf="@id/image_wechat"app:layout_constraintRight_toRightOf="@id/image_wechat"app:layout_goneMarginRight="50dp"app:layout_goneMarginBottom="50dp" />

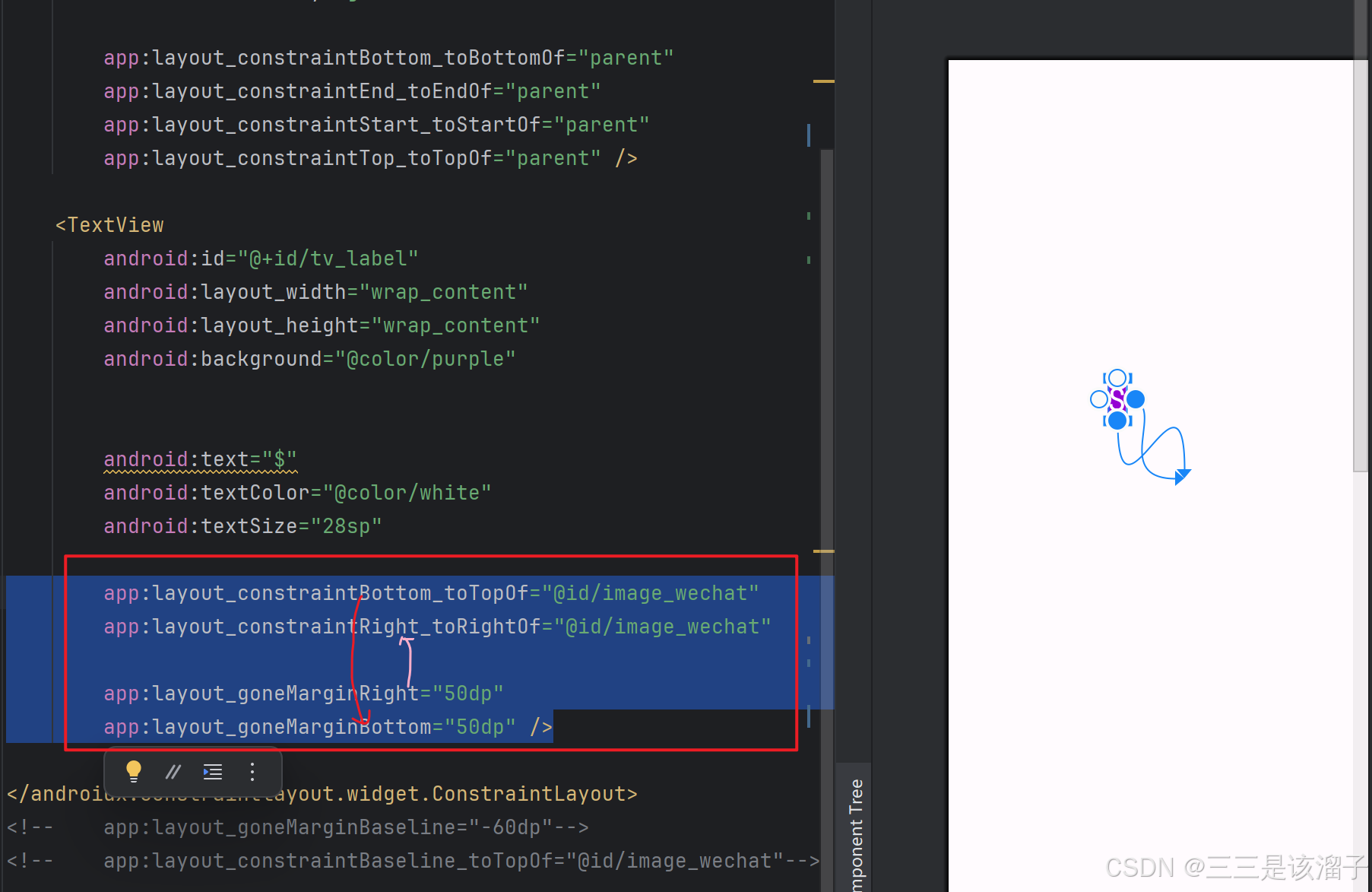

这四句代码非常关键
TextView的底部在image的上面，所以只能用远离底部边距（goneMarginBottom）表现出来的效果就是往上边移了
TextView的底部在image的右边，所以只能用远离右部边距（goneMarginRight），表现出来的效果就是往左边移了
提问：为什么要移动呢？
如果image变成一个点，在左下角，导致依赖image而设置位置的控件位置变化，那不就找不到了嘛~~over
)
