暑假伊始，Coldrain 参加了学校举办的数模集训，集训的过程中，遇到了需要展示 59 个特征与 15 个指标之间的相关性的情况，在常用的图表不大合适的情况下，学到了一些厉害的图表，但是似乎千篇一律都是用 R 语言、MATLAB 和 SPSS 绘制，Python 代码少之又少，遂作此篇，以为模板。

题目地址：
2012 年全国大学生数学建模竞赛 A 题

网络上找到的环形热力图 be like：

这种图片究竟是如何绘制出来的呢？

接下来，和小生用 Python 手搓一个吧喵 🐱

---

1. 嵌套饼图（Nested Pie Charts）

一开始，Coldrain 并无一点头绪，于是在 matplotlib 官网上提供的千奇百怪的图表样例里翻找，找到了一个叫做 Nested Pie Charts 的东西，翻译过来叫做嵌套饼图，官网给的嵌套饼图长这个样子：

官网给出的第一份案例代码如下：

import numpy as np
import matplotlib.pyplot as pltfig, ax = plt.subplots()size = 0.3
vals = np.array([[60., 32.], [37., 40.], [29., 10.]])tab20c = plt.color_sequences["tab20c"]
outer_colors = [tab20c[i] for i in [0, 4, 8]]
inner_colors = [tab20c[i] for i in [1, 2, 5, 6, 9, 10]]ax.pie(vals.sum(axis=1), radius=1, colors=outer_colors,wedgeprops=dict(width=size, edgecolor='w'))ax.pie(vals.flatten(), radius=1-size, colors=inner_colors,wedgeprops=dict(width=size, edgecolor='w'))ax.set(aspect="equal", title='Pie plot with `ax.pie`')
plt.show()

但是！采用这种方法实现嵌套饼图的效率虽然很高，但是灵活性不高，不便于实现精细设计，于是官方又给出了下面这个新的实现代码：

import numpy as np
import matplotlib.pyplot as pltfig, ax = plt.subplots(subplot_kw=dict(projection="polar"))size = 0.3
vals = np.array([[60., 32.], [37., 40.], [29., 10.]])
# Normalize vals to 2 pi
valsnorm = vals/np.sum(vals)*2*np.pi
# Obtain the ordinates of the bar edges
valsleft = np.cumsum(np.append(0, valsnorm.flatten()[:-1])).reshape(vals.shape)cmap = plt.colormaps["tab20c"]
outer_colors = cmap(np.arange(3)*4)
inner_colors = cmap([1, 2, 5, 6, 9, 10])ax.bar(x=valsleft[:, 0],width=valsnorm.sum(axis=1), bottom=1-size, height=size,color=outer_colors, edgecolor='w', linewidth=1, align="edge")ax.bar(x=valsleft.flatten(),width=valsnorm.flatten(), bottom=1-2*size, height=size,color=inner_colors, edgecolor='w', linewidth=1, align="edge")ax.set(title="Pie plot with `ax.bar` and polar coordinates")
ax.set_axis_off()
plt.show()

现在，我们认真读一下上面的这段代码。

⚠️ Coldrain 觉得有必要认真读一下。

>> 1.1 创建极坐标图

fig, ax = plt.subplots(subplot_kw=dict(projection="polar"))

• 首先创建一个子图（fig, ax），并指定为极坐标投影 projection="polar"。
• 所有角度以弧度制表示，从 0 开始，逆时针增加。

>> 1.2 设置参数和数据

size = 0.3
vals = np.array([[60., 32.], [37., 40.], [29., 10.]])

• size：每一个圆环的厚度（即扇形外圈半径长度减去内圈半径长度）
• vals：二维数组，每一行表示外圈的一个扇区，每行中两个数字表示该扇区内部的两个子分类（用于内圈）

❓ 看到这个 vals 的形状和对应的饼图形状，你想到了什么？没错，似乎可以通过改变 vals 的维度来实现环形热力图的形状！

>> 1.3 角度归一化

valsnorm = vals / np.sum(vals) * 2 * np.pi

• 先将 vals 所有数值加起来，然后把每个值按比例映射到 [0, $2\pi$] 的弧度范围（也就是一整圈的弧度）
• 得到每个子块对应的角度宽度

>> 1.4 计算起始角度（边界）

valsleft = np.cumsum(np.append(0, valsnorm.flatten()[:-1])).reshape(vals.shape)

• valsnorm.flatten() 把二维数组拉成一维
• np.cumsum(...) 计算角度的累积和，也就是每个条形的起始角度
• reshape(vals.shape) 把它还原为原来二维结构

>> 1.5 设置颜色

cmap = plt.colormaps["tab20c"]
outer_colors = cmap(np.arange(3)*4)
inner_colors = cmap([1, 2, 5, 6, 9, 10])

• 使用 tab20c 调色板。
• outer_colors：每个外圈段使用不同颜色（间隔选择索引 0、4、8）。
• inner_colors：内圈颜色从调色板中挑选不同颜色索引。

🎨 关于 tab20c 调色板：

tab20c 是 matplotlib 中内置的分类调色板，共有 20 种颜色，包括 5 个颜色组（每组 4 个颜色）。其构成如下：

颜色组	索引范围	颜色说明
组 1	0-3	蓝绿色系（蓝、浅蓝、灰蓝等）
组 2	4-7	橙色系（橙、浅橙、灰橙等）
组 3	8-11	红紫色系（红、粉红、灰红等）
组 4	12-15	绿色系（绿、浅绿、灰绿等）
组 5	16-19	灰紫色系（紫灰、浅紫等）

>> 1.6 绘制外圈（大类）

ax.bar(x=valsleft[:, 0],width=valsnorm.sum(axis=1), bottom=1-size, height=size,color=outer_colors, edgecolor='w', linewidth=1, align="edge")

• 每个外圈段的起始角度为 valsleft[:, 0]
• width=valsnorm.sum(axis=1)：每个大类的角度宽度是该行两个值之和。
• bottom=1-size：外圈从半径 0.7 开始（1-0.3=0.7）
• height=size：厚度是 0.3
• align="edge"：从 x 角度开始绘制

>> 1.7 绘制内圈（子类）

ax.bar(x=valsleft.flatten(),width=valsnorm.flatten(), bottom=1-2*size, height=size,color=inner_colors, edgecolor='w', linewidth=1, align="edge")

• 每个内圈段的起始角度为展平后的 valsleft
• 每段的角度宽度来自展平后的 valsnorm
• bottom=1-2*size：从半径 0.4 开始
• 用不同颜色表示不同子类

>> 1.8 清理图像

ax.set(title="Pie plot with `ax.bar` and polar coordinates")
ax.set_axis_off()

• 设置标题
• 去掉极坐标轴的刻度、边框等

---

2. 着手绘制环形热力图

由于数据采用的是小生本地的数据，所以这部分代码应该只能用作学习、讲解，如果你想要开袋即食的函数，可以根据下面的代码进行调整（

具体讲解咱们以注释的形式写在代码块里喵：

'''
Part1 导入库
'''
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.cm import get_cmap, ScalarMappable
import pandas as pd
from matplotlib.colors import Normalize, mcolors # 用于标准化颜色映射和自定义 colormap
from mpl_toolkits.axes_grid1.inset_locator import inset_axes   # 在极坐标图中嵌入色条
import matplotlib.font_manager as fm      # 支持中文字体加载'''
Part2 读取数据
这里小生用的是自己的数据，如果需要参考的话，请务必替
换成自己的数据
（其实这部分不需要关注，直接跳转到 Part3 即可）
'''
red_results = pd.read_excel('red_results.xlsx')
df_doc2_1 = pd.read_excel('doc2.xls')
unprocessed_categories = df_doc2_1.columns.tolist()
categories = [item for item in unprocessed_categories if 'Unnamed' not in item][1:]
color = categories.pop(-1)
for i in ['L', 'a', 'b', 'H', 'c']:categories.append(color+i)df_doc2_2 = pd.read_excel('doc2.xls', sheet_name='葡萄酒')unprocessed_categories = df_doc2_2.columns.tolist()
categories_red = [item for item in unprocessed_categories if 'Unnamed' not in item][1:]
color = categories_red.pop(-1)
for i in ['L', 'a', 'b', 'H', 'c']:categories_red.append(color+i)categories_white = deepcopy(categories_red[1:])unprocessed_grape_features = red_results.iloc[:,0].to_list()
grape_features = []
for i in unprocessed_grape_features:if i not in grape_features:grape_features.append(i)unprocessed_wine_features = red_results.iloc[:,1].to_list()
wine_features = []
for i in unprocessed_wine_features:if i not in wine_features:wine_features.append(i)'''
Part3 将相关系数填入 59*15 大小的列表中
（这里只需要生成你自己的数据即可）
'''
feature_value_map = [[0.0 for i in range(59)] for j in range(15)]for i in range(145):line = red_results.iloc[i,:].to_list()# print(line)n_col = categories.index(line[0])n_row = categories_red.index(line[1])# print(n_row, n_col)feature_value_map[n_row][n_col] = line[2]'''
Part4 图片绘制
'''
def truncate_colormap(cmap, minval=0.2, maxval=0.8, n=256):"""这个函数用来实现 cmap 的截取，具体 cmap 操作可参考matplotlib 官网"""new_cmap = mcolors.LinearSegmentedColormap.from_list(f'trunc({cmap.name}, {minval:.2f}, {maxval:.2f})',cmap(np.linspace(minval, maxval, n)))return new_cmap# 手动添加中文字体（请根据实际路径更改）
font_path = '/usr/share/fonts/noto-cjk/NotoSansCJK-Medium.ttc'
my_font = fm.FontProperties(fname=font_path)# 参数设置
num_rings = 15       # 行数（饼图圈数）
num_segments = 59    # 列数（每圈有多少小格）
ring_width = 0.5 / num_rings  # 控制总半径范围在 [0.5, 1]
angle_width = (1.75 * np.pi) / num_segments      # 这里如果调成 2*np.pi 的话是一个完整的圆
angles = np.linspace(0.5 * np.pi, 2.25 * np.pi, num_segments, endpoint=False)       # 设置起始角度和结束角度# 采用蓝-白-红渐变的配色（请根据个人喜好自行调整）
cmap = get_cmap("RdBu").reversed()      # 这里对 cmap 进行取反操作
cmap = truncate_colormap(cmap, minval=0.1, maxval=0.9)
norm = Normalize(vmin=-1, vmax=1)# 创建画布
fig, ax = plt.subplots(figsize=(10, 10), subplot_kw=dict(polar=True))
ax.set_axis_off()    # 将坐标轴隐藏
ax.set_title("酿酒红葡萄理化指标与红葡萄酒理化指标之间的关系热力图", fontsize=14, fontproperties=my_font)       # 设置标题# 绘制所有圈（从外向内）
for i in range(num_rings):bottom = 0.8 - (i + 1) * ring_width   # 每一圈的起始位置height = ring_widthfor j in range(num_segments):color = cmap((feature_value_map[i][j] + 1)/2)   # 颜色映射theta = angles[j]   # 当前段（单元格）中心角度radius = bottom + height / 2      # 填入数值的位置（方格上界和下界中间的位置）# 对每个单元格执行操作ax.bar(x=angles[j],    # 中心角度width=angle_width,     # 扇形的角度宽度bottom=bottom,  # 环的底部半径height=height,  # 环的厚度color=color,    # 采用的颜色edgecolor="black",     # 设置分割线颜色linewidth=0.3,  # 设置分割线宽度align="edge"    # 对齐方式（从角度边缘开始）)if np.abs(feature_value_map[i][j]) > 0:ax.text(theta + angle_width / 2,  # 移到扇形中间radius,f"{feature_value_map[i][j]:.2f}",            # 保留两位小数ha='center', va='center',   # 水平/垂直居中（horizontal/verticle）fontsize=4.5,color='black' if abs(feature_value_map[i][j]) < 0.7 else 'white',  # 自适应颜色rotation=0  # 不旋转文本)# 在最外圈插入指标名称
label_radius = (0.3 + num_rings * ring_width + 0.02)  # 最外圈外一点点
indicator_labels = [f'HG{i}' for i in range(1, num_segments + 1)]
for j in range(num_segments):theta = angles[j] + angle_width / 2  # 扇形中间角度label = indicator_labels[j]ax.text(theta,label_radius,label,fontsize=8,ha='center',va='center',rotation=np.degrees(theta - np.pi / 2),rotation_mode='anchor')# 在圆环缺口处添加文字
theta_gap = np.deg2rad(90)  # 可调
ring_width = 0.5 / num_rings
for i in range(num_rings):radius = 0.3 + i * ring_width + ring_width / 2ax.text(theta_gap,radius,f"  HW{15-i}",              # 或者你自定义的 label[i]fontsize=6.5,ha='left',               # 靠左对齐，文字朝外va='center',rotation=0,rotation_mode='anchor',color='black')# 在极坐标图的中间嵌入一个小长条色带（纵向）
cbar_ax = inset_axes(ax,width="4%",   # 相对于父图宽度height="25%",  # 相对于父图高度loc='center'   # 放在图中心
)sm = ScalarMappable(cmap=cmap, norm=norm)
sm.set_array([])
cbar = plt.colorbar(sm, cax=cbar_ax, orientation='vertical')
cbar.set_label("相关系数 R", fontsize=10, fontproperties=my_font)# 保存图片
plt.tight_layout()
# plt.show()
plt.savefig("my_figure2.png", dpi=300, bbox_inches='tight')

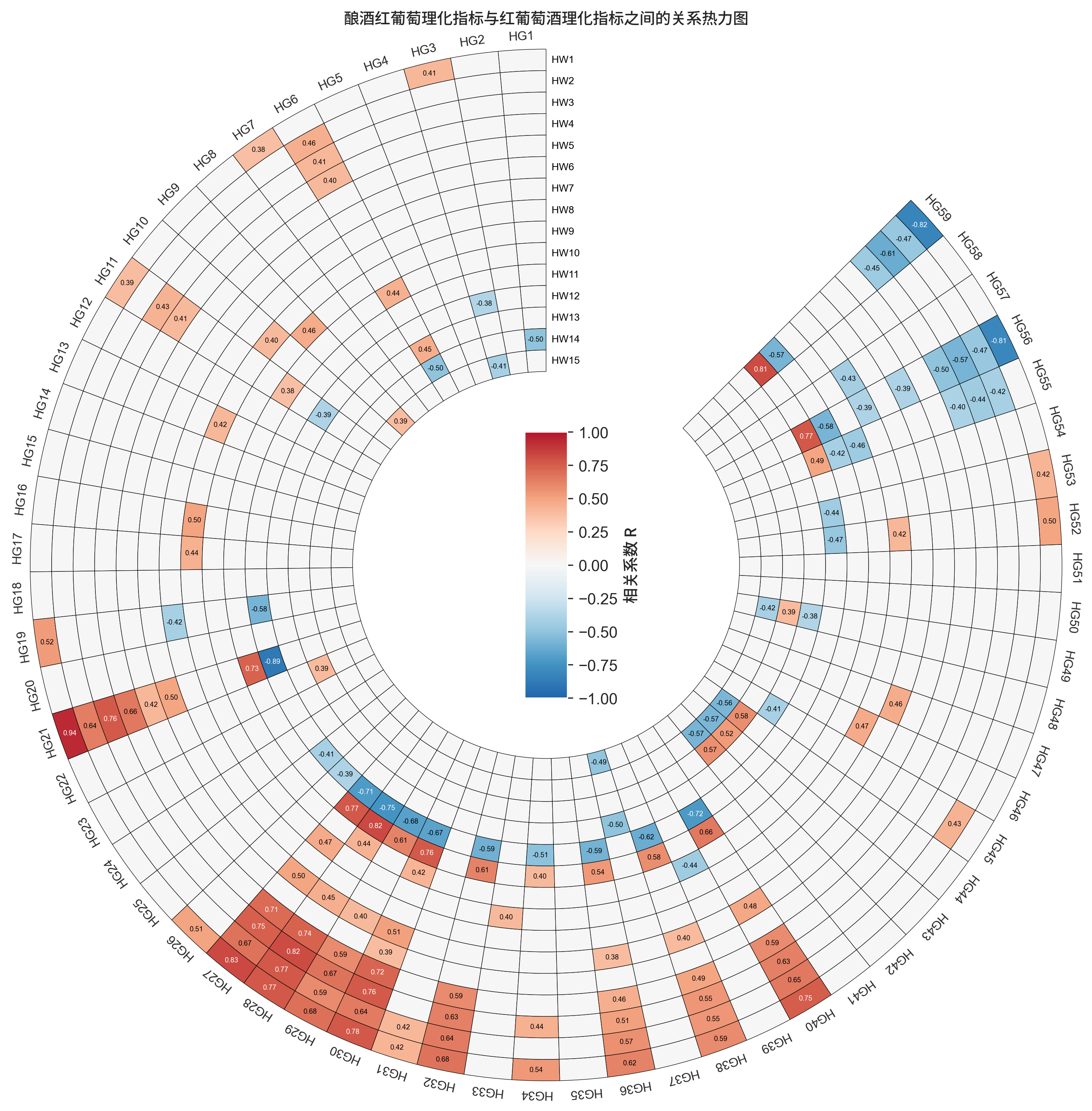

运行之后，得到的效果图如下所示：
