什么是工作流？

概述
工作流是将一组任务组织起来以完成某个经营过程：定义了任务的触发顺序和触发条件，每个任务可以由一个或多个软件系统完成，也可以由一个或一组人完成，还可以由一个或多个人与软件系统协作完成，

BPM
BPM（Business Process Management，业务流程管理），是一套系统的管理方法论和学科。它强调以“流程”为视角来设计、执行、管理和优化企业的各种业务活动，其最终目标是提高组织效率、增强敏捷性并实现战略目标。

BPMN
BPMN(Business Process Model and Notation，业务流程模型与标记)是一套全球通用的标准图形符号和规范，由对象管理组织（OMG）维护。它是为 BPM 方法论中的“建模”阶段服务的具体工具。BPMN2.0正式版本于2011年1月3日发布，目前常见的工作流引擎如：Activiti、Flowable、Camunda都基于 BPMN 2.0 标准。

Activiti、Flowable、Camunda有什么区别？

概述

Activiti、Flowable、Camunda都是从JBPM中诞生出来，jBPM4发展了1年出现了Activiti5，Activiti5发展了几年后第一次分叉出现了Camunda，第二次分叉出现了Flowable。

Camunda
2013年：因团队对 Activiti 发展方向分歧（如商业化策略），部分核心成员（包括 Tom Baeyens）离开 Alfresco，创建 Camunda，延续 Activiti 5 代码分支，保留 PVM 架构。

Flowable
2016年：Activiti 6 开发团队因与 Salaboy 团队（主导 Activiti 7）理念不合，分叉 Activiti 6 代码创建 Flowable。移除 PVM，重构引擎内核，强化异步机制和多模型支持（BPMN/CMMN/DMN）

支持的数据库：

MySQL
Activiti 支持但未明确具体版本；Flowable 支持 5.6 和 5.7；Camunda 也支持 5.7、 8.0。

Oracle
Activiti 支持但未明确版本；Flowable 支持 10g、11g 和 12c；Camunda 支持 12c 、19c。

PostgreSQL
Activiti 支持但未明确版本；Flowable 支持 9.1、9.3、9.4、9.6 和 10.4；Camunda 支持 9.6、 10 、 11、 12、13。

SQL Server
Activiti 支持但未明确版本；Flowable 支持 2008 R2、2012、2014 和 2016；Camunda 支持2014 、 2016 、 2017、 2019。

DB2
Activiti 支持但未明确版本；Flowable 支持 9.7、10.1、10.5 和 11.1；Camunda 支持 11.1。

H2
Activiti 将其作为默认数据库支持；Flowable 和 Camunda 均支持 1.4 版本。

MariaDB
Activiti 未明确提及是否支持；Flowable 明确不支持；Camunda 支持 10.2 和 10.3 版本。

Camunda

文档

官网地址：https://camunda.com/
中文站点：http://camunda-cn.shaochenfeng.com/

Camunda Modele

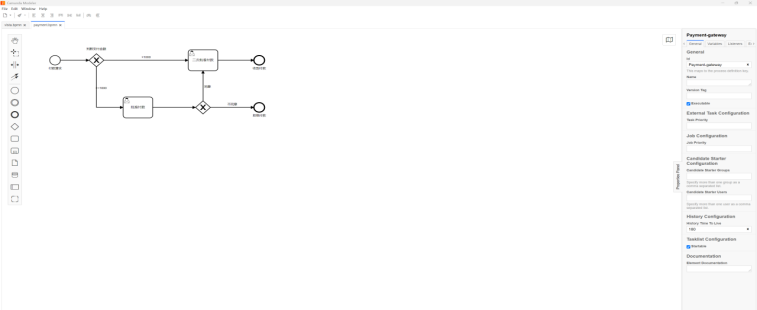

Camunda Modeler 是Camunda 官方提供的一个流程设计器，用于编辑流程图以及其他模型【表单】，也就是一个流程图的绘图工具
在这里插入图片描述
Camunda BPM

Camunda BPM 是Camunda官方提供的一个业务流程管理平台,用来管理，部署的流程定义、执行任务，策略等。解压文件后，执行名为start.bat脚本，打开浏览器访问http://localhost:8080/进入欢迎页面，Camunda的管理平台。
在这里插入图片描述

核心表结构

ACT_GE_：表示流程通用数据，用于不同场景下。
ACT_RE_：表示流程资源存储，这个前缀的表包含了流程定义和流程静态资源（图片，规则等）。
ACT_RU_：表示流程运行时。这些运行时的表，包含流程实例，任务，变量，Job等运行中的数据。 Camunda只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录，这样运行时表的数据量最小，可以最快运行。
ACT_ID_：表示组织用户信息，比如用户，组等。
ACT_HI_*：表示流程历史记录。这些表包含历史数据，比如历史流程实例，变量，任务等。

SpringBoot整合Camunda示例

Spring Boot 版本和Camunda版本兼容

Spring Boot 版本和Camunda版本之间不匹配，会出现各种意想不到的错误，具体版本兼容可参照官方文档
在这里插入图片描述

Demo示例

相关的pom.xml中的依赖

<project xmlns="http://maven.apache.org/POM/4.0.0"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><groupId>com.mshb.workflow</groupId><artifactId>camunda-msb-demo</artifactId><version>1.0.0-SNAPSHOT</version><properties><project.build.sourceEncoding>UTF-8</project.build.sourceEncoding><maven.compiler.source>17</maven.compiler.source><maven.compiler.target>17</maven.compiler.target></properties><dependencyManagement><dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-dependencies</artifactId><version>3.2.2</version><type>pom</type><scope>import</scope></dependency><dependency><groupId>org.camunda.bpm</groupId><artifactId>camunda-bom</artifactId><version>7.21.0</version><scope>import</scope><type>pom</type></dependency></dependencies></dependencyManagement><dependencies><dependency><groupId>org.camunda.bpm.springboot</groupId><artifactId>camunda-bpm-spring-boot-starter-rest</artifactId></dependency><dependency><groupId>org.camunda.bpm.springboot</groupId><artifactId>camunda-bpm-spring-boot-starter-webapp</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId></dependency><dependency><groupId>org.camunda.bpm</groupId><artifactId>camunda-engine-plugin-spin</artifactId></dependency><dependency><groupId>org.camunda.spin</groupId><artifactId>camunda-spin-dataformat-all</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>com.h2database</groupId><artifactId>h2</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-jdbc</artifactId></dependency></dependencies><build><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId><version>3.2.2</version></plugin></plugins></build></project>

配置文件信息

spring.datasource.url: jdbc:h2:file:./camunda-h2-database
camunda.bpm.admin-user:id: demopassword: demo

部署流程

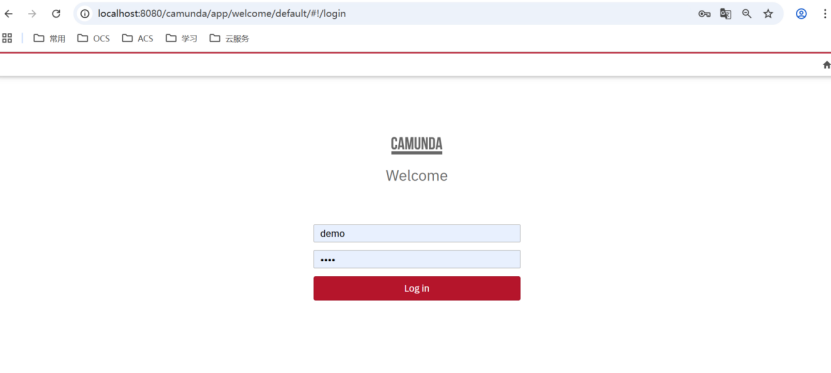

通过启动类启动，访问http://localhost:8080/camunda/可登录camunda控制台界面

public void deploy() {Deployment deploy = repositoryService.createDeployment().name("发起支付流程") // 定义部署文件的名称.addClasspathResource("payment.bpmn") // 绑定需要部署的流程文件.deploy();// 部署流程
}

启动流程

public void startFlow() {// 创建流程变量集合Map<String, Object> variables = new HashMap<>();// 添加支付相关参数（类型自动推断）variables.put("amount", 2999);          // 整数类型variables.put("item", "Premium Package");// 字符串类型variables.put("approved", true);        // 布尔类型// 部署流程ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("Payment-gateway", variables);if (processInstance != null) {// 部署的流程实例的相关信息System.out.println("processInstance.getId() = " + processInstance.getId());System.out.println("processInstance.getProcessDefinitionId() = " + processInstance.getProcessDefinitionId());// 验证变量已注入（可选）Map<String, Object> actualVars = runtimeService.getVariables(processInstance.getId());System.out.println("流程变量: " + actualVars);} else {System.out.println("流程启动失败");}
}

查询待办

public void queryTask() {List<Task> list = taskService.createTaskQuery().taskAssignee("demo").list();if (list != null && !list.isEmpty()) {for (Task task : list) {System.out.println("task.getId() = " + task.getId());System.out.println("task.getAssignee() = " + task.getAssignee());}}
}

完成任务

public void completeTask() {// 根据用户找到关联的TaskTask task = taskService.createTaskQuery().taskAssignee("demo").singleResult();if (task != null) {// 可更新任务属性//taskService.setAssignee(task.getId(), "new_assignee");taskService.complete(task.getId());System.out.println("任务审批完成...");}
}
