模块信息

HC-SR501人体感应开关是一种基于红外线技术的自动控制模块，广泛应用于安防、智能家居和自动控制等领域。

详细介绍：

1. 基本概述

HC-SR501是一种低成本、高效率的热释电红外传感器，通过检测人体或动物发出的红外辐射变化来判断其活动。其特点包括：

• 全自动感应：当人进入感应范围时，模块输出高电平信号；人离开后，信号延时关闭并恢复为低电平。
• 灵敏度高：能够检测到微小的人体或动物移动。
• 低功耗：静态电流低于50微安，适合电池供电的应用。
• 可调节性：通过旋钮可调节感应距离和延时时间，灵活适应不同场景需求。

---

2. 工作原理

HC-SR501的工作原理基于热释电效应，其内部结构主要包括热释电元件、菲涅尔透镜和信号处理电路：

1. 热释电效应：人体温度（约37℃）会发出特定波长的红外线（约10μm），热释电元件通过检测这种红外辐射的变化，将其转换为电信号。
2. 菲涅尔透镜：透镜将红外辐射聚焦到热释电元件上，提升检测灵敏度和范围。
3. 信号处理：信号经过放大、滤波和逻辑判断后，输出高电平或低电平信号，供外部电路使用。

---

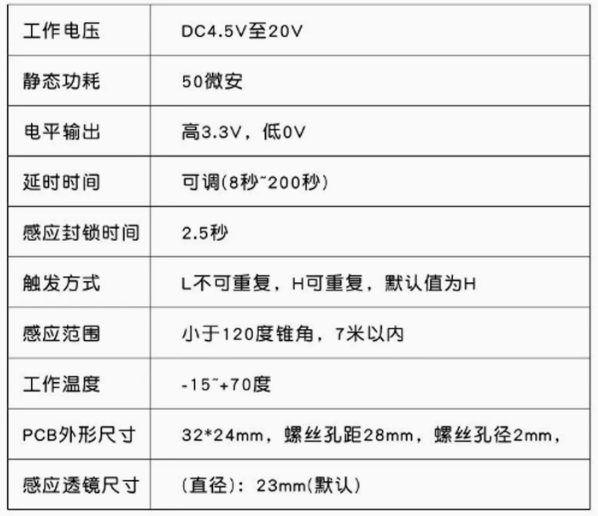

3. 技术参数

以下是HC-SR501的主要技术参数：

• 工作电压：DC 4.5V - 20V。
• 静态电流：<50μA。
• 输出电平：高电平约3.3V，低电平约0V。
• 感应距离：可调范围3米 - 12米。
• 感应角度：<120°锥角。
• 延时时间：可调范围5秒 - 5分钟。
• 触发方式：支持两种模式：
  • 不可重复触发（L模式）：输出高电平后，延时一段时间自动恢复为低电平。
  • 可重复触发（H模式）：在延时时间内，如果持续检测到人体活动，输出高电平将保持，直到人离开后才恢复为低电平。
• 感应封锁时间：默认2.5秒，可调范围零点几秒至几十秒，用于抑制干扰。

---

4. 应用场景

HC-SR501因其易用性和高性价比，广泛应用于以下领域：

• 智能家居：自动照明控制、智能家电互动。
• 安防监控：触发报警、激活摄像头等。
• 自动控制：如自动门禁、人体检测装置等。
• 工业自动化：用于检测人员是否进入危险区域。

---

5. 安装与使用注意事项

1. 安装方向：探头双元方向应与人体活动方向尽量平行，以提高感应灵敏度。
2. 避免干扰：避免灯光等强光源直射模块，同时尽量避免流动风的影响。
3. 初始化时间：模块通电后需约1分钟初始化，期间可能输出0-3次干扰信号。

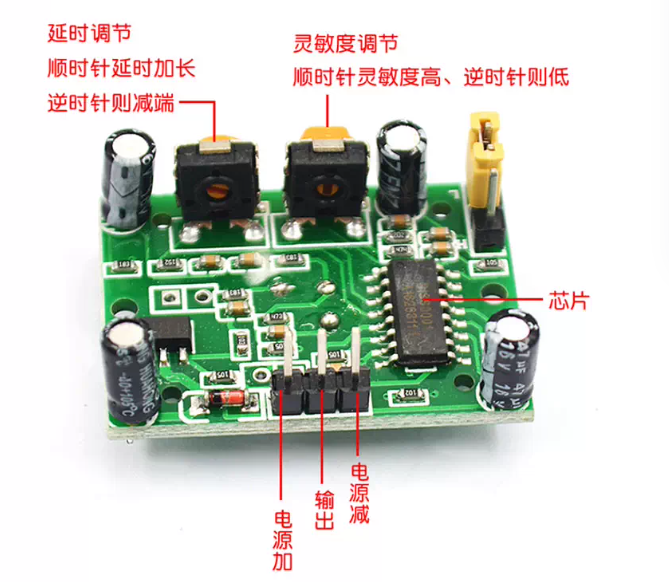

4. 调节旋钮：
   • 距离调节：顺时针旋转增加感应距离，逆时针减少。
   • 延时调节：顺时针旋转延长输出高电平时间，逆时针缩短。
5. 触发模式选择：通过跳线帽选择L（不可重复触发）或H（可重复触发）模式。

---

6. 与微控制器的连接与代码示例

HC-SR501模块仅需三根线连接到微控制器（如STM32或Arduino）：

• VCC：接电源正极（如3.3V或5V）。
• GND：接地。
• OUT：输出信号引脚，连接到微控制器的GPIO输入引脚。

7. 总结

HC-SR501人体感应开关是一款功能强大、易于使用的传感器模块，适用于多种场景。其灵敏度高、功耗低、调节灵活，是自动化和智能化的理想选择。如果您需要进一步了解其驱动程序或详细应用，可以参考相关技术文档或实验案例。

用esp32的pin23连接 HC-SR501

硬件连接

触摸按键模块 (TTP223)  ---->  ESP32
----------------------------------------
VCC (5V)          	---->  5V
GND                 ---->  GND
OUT                 ---->  GPIO23

软件编写（不可重复触发（L模式））

test.ino主程序：

#include "HC_SR501.h"
#include "LED.h"// #define LED1 2void setup() {   Serial.begin(9600);HC_SR501_Init();  // 初始化HC-SR501LED_Init();
}void loop() {if (HC_SR501_GetStatus() == HIGH) {  // 如果检测到人体// 执行相应的操作，例如触发警报Serial.println("Motion detected!");LED1_ON();delay(3000);}else{// Serial.println("Motion not detected!");LED1_OFF();delay(3000);}// delay(1000);  // 延时1秒，避免频繁检测// LED1_OFF();}

HC_SR501.h

#ifndef HC_SR501_H
#define HC_SR501_H#define HC_SR501_PIN1 23  // 定义HC-SR501连接的引脚为ESP32的Pin23void HC_SR501_Init(void) {pinMode(HC_SR501_PIN1, INPUT);  // 将引脚设置为输入模式
}uint8_t HC_SR501_GetStatus(void) {return digitalRead(HC_SR501_PIN1);  // 读取传感器状态，高电平表示检测到人体
}#endif// 示例用法：
// #include "HC_SR501.h"
//
// void setup() {
//   Serial.begin(9600);
//   HC_SR501_Init();  // 初始化HC-SR501
// }
//
// void loop() {
//   if (HC_SR501_GetStatus() == HIGH) {  // 如果检测到人体
//     // 执行相应的操作，例如触发警报
//     Serial.println("Motion detected!");
//   }
// }

LED.h

#define LED1 2void LED_Init(void) {pinMode(LED1, OUTPUT);// pinMode(LED2, OUTPUT);
}//////////////////////////////////LED1的操作函数///////////////////////////////
void LED1_ON(void) {digitalWrite(LED1, HIGH);  //ON
}void LED1_OFF(void) {digitalWrite(LED1, LOW);  //OF
}void LED1_TURN(void)  //翻转
{digitalWrite(LED1, !digitalRead(LED1));  //TURN
}// ////////////////////////////////LED2的操作函数////////////////////////////////
// void LED2_ON(void)
// {
// 	digitalWrite(LED2, HIGH);//ON
// }// void LED2_OFF(void)
// {
// 	digitalWrite(LED2, LOW);//OF
// }// void LED2_TURN(void)//翻转
// {
// 	digitalWrite(LED2, !digitalRead(LED2));//TURN
// }// ///////////////////////////////LED3的操作函数////////////////////////////////
// void LED3_ON(void)
// {
// 	digitalWrite(LED3, HIGH);//ON
// }// void LED3_OFF(void)
// {
// 	digitalWrite(LED3, LOW);//OF
// }// void LED3_TURN(void)//翻转
// {
// 	digitalWrite(LED3, !digitalRead(LED3));//TURN
// }// ///////////////////////////////LED4的操作函数////////////////////////////////
// void LED4_ON(void)
// {
// 	digitalWrite(LED4, HIGH);//ON
// }// void LED4_OFF(void)
// {
// 	digitalWrite(LED4, LOW);//OF
// }
// void LED4_TURN(void)//翻转
// {
// 	digitalWrite(LED4, !digitalRead(LED4));//TURN/////////////////////////////////////////////////////////////////////////////////使用方法
// void setup() {
// 	OLED_Init();
// }// void loop() {
// 	LED1_ON();  // 点亮D7引脚LED
// }

功能描述

- 持续循环检测 HC-SR501 传感器的状态。
- 若检测到人体活动（传感器输出高电平），通过串口打印 "Motion detected!" 信息，点亮 LED 灯（板载led蓝灯），并延时 3 秒。
- 若未检测到人体活动（传感器输出低电平），关闭 LED 灯，并延时 3 秒

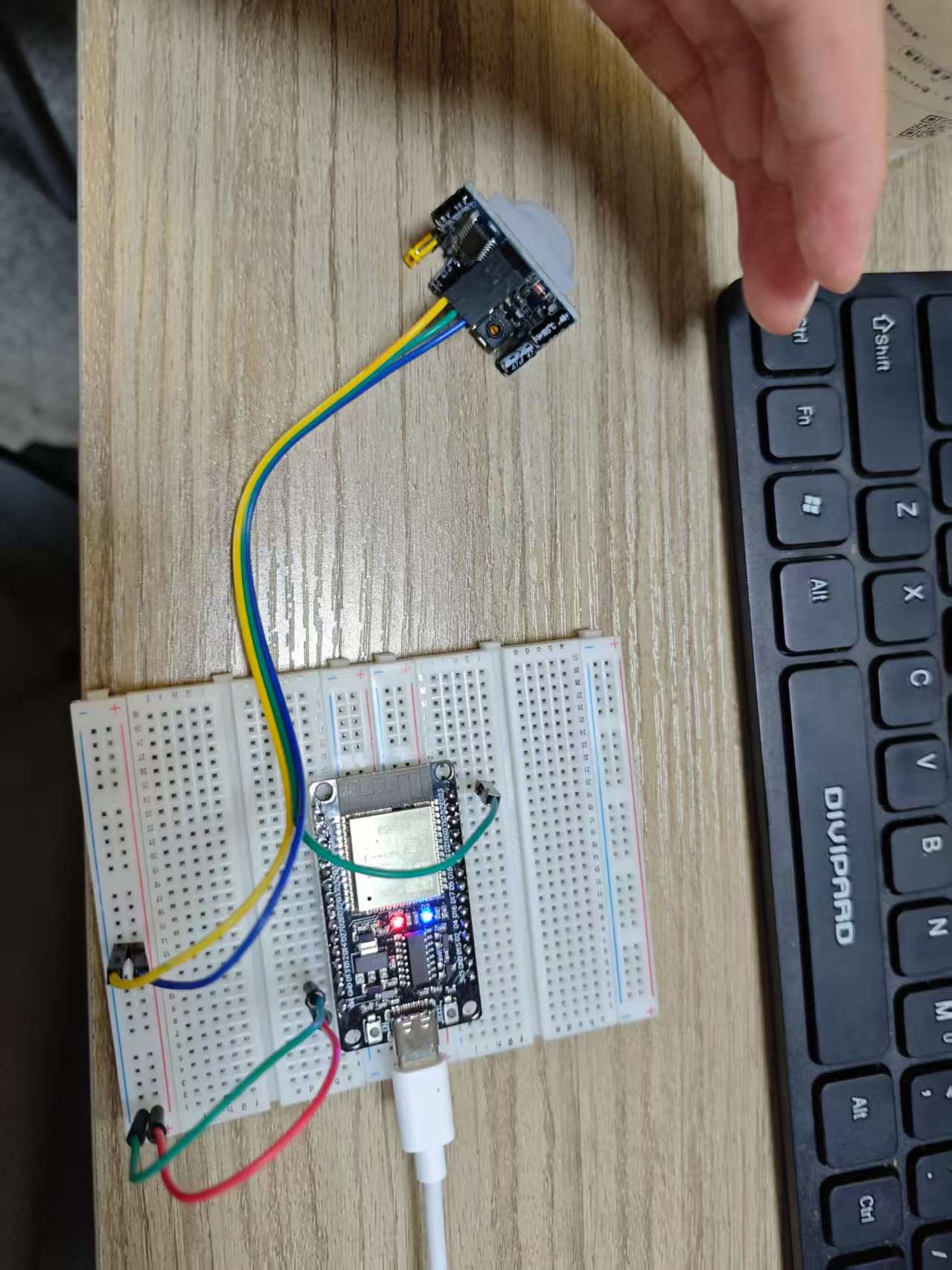

测试现象
