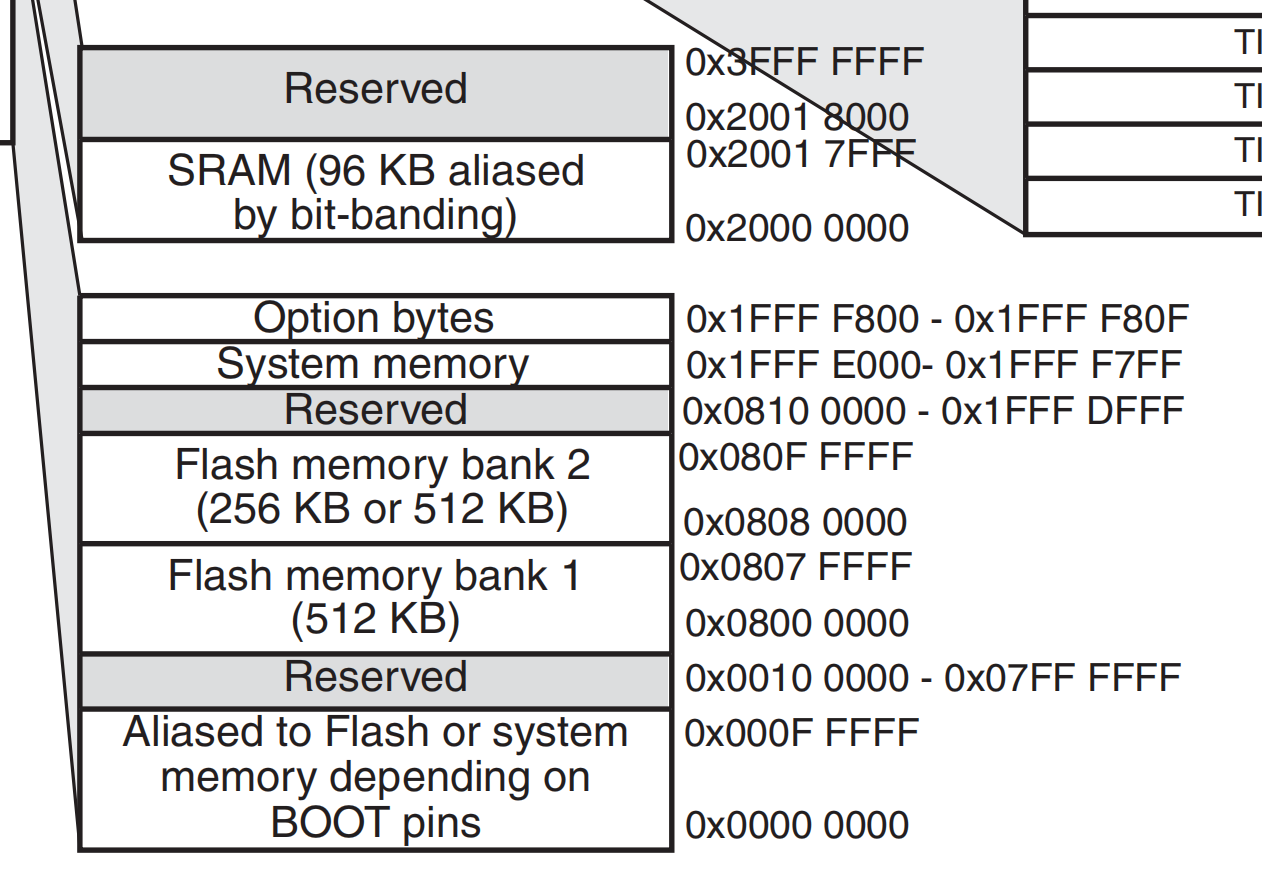

单片机内存区域划分

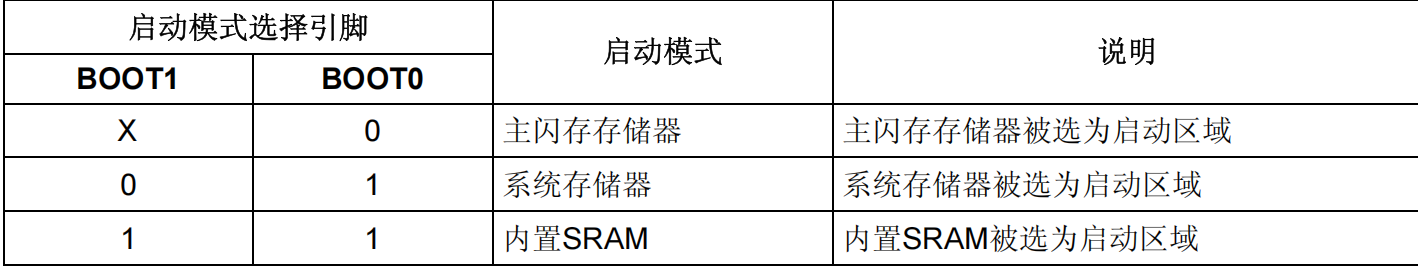

boot引脚启动介绍
由boot引脚配置决定程序上电时从哪个存储区域执行
1. boot引脚的三大启动区域介绍
1.用户闪存（User Flash） - 最常用模式
-
触发条件：BOOT0=0（多数单片机）
-
存储内容：
-
用户烧录的应用程序（.text代码 + .rodata常量 + .rwdata初始值 +bbs段大小）
-
中断向量表（IVT）
-
配置字（Option Bytes）
-
-
启动流程
2. 系统存储区（System Memory） - 出厂预置Bootloader区
-
触发条件：BOOT0=1, BOOT1=0（以STM32为例）
-
物理位置：芯片内部ROM（非Flash！独立物理区域）
-
核心功能：
| 功能 | 协议支持 | 典型应用场景 |
|---|---|---|
| USART固件更新 | YMODEM/XMODEM | 通过串口烧录程序 |
| USB-DFU固件更新 | USB Device Firmware Update | 无调试器时USB烧录 |
| CAN总线编程 | CAN2.0B | 工业设备远程升级 |
| I2C编程 | 自定义协议 | 从设备模式更新 |
- 启动流程：
)
