上一章中，我们介绍了神经网络的学习，并通过数值微分计算了神经网络的权重参数的梯度（严格来说，是损失函数关于权重参数的梯度）。数值微分虽然简单，也容易实现，但缺点是计算上比较费时间。本章我们将学习一个能够高效计算权重参数的梯度的方法——误差反向传播法。

正确理解误差反向传播法，我个人认为有两种方法：一种是基于数学式；另一种是基于计算图（computational graph）。

本章希望大家通过计算图，直观地理解误差反向传播法。

5.1 计算图

5.1.1 用计算图求解

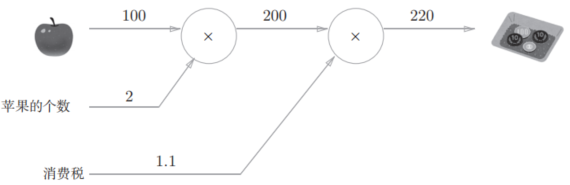

问题1：太郎在超市买了2个100日元一个的苹果，消费税是10%，请计算支付金额。

可以将“2”和“1.1”分别作为变量“苹果的个数”和“消费税”标在○外面。

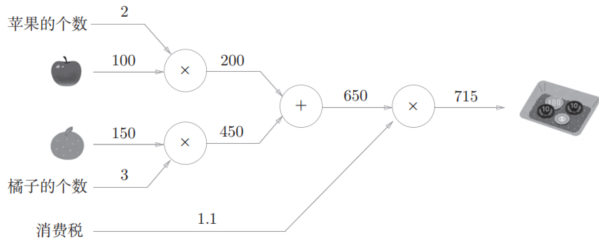

问题2：太郎在超市买了2个苹果、3个橘子。其中，苹果每个100日元，橘子每个150日元。消费税是10%，请计算支付金额。

综上，用计算图解题的情况下，需要按如下流程进行。

1.构建计算图。

2.在计算图上，从左向右进行计算。

这里的第2歩“从左向右进行计算”是一种正方向上的传播，简称为正向传播（forward propagation）。正向传播是从计算图出发点到结束点的传播。既然有正向传播这个名称，当然也可以考虑反向（从图上看的话，就是从右向左）的传播。实际上，这种传播称为反向传播（backward propagation）。反向传播将在接下来的导数计算中发挥重要作用。

5.1.2 局部计算

局部计算是指，无论全局发生了什么，都能只根据与自己相关的信息输出接下来的结果。

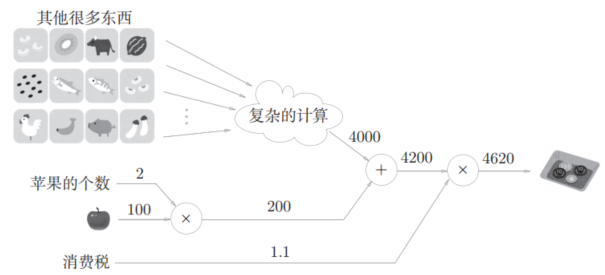

我们用一个具体的例子来说明局部计算。比如，在超市买了2个苹果和其他很多东西

这里的重点是，各个节点处的计算都是局部计算。这意味着，例如苹果和其他很多东西的求和运算（4000 + 200 → 4200）并不关心4000这个数字是如何计算而来的，只要把两个数字相加就可以了。换言之，各个节点处只需进行与自己有关的计算（在这个例子中是对输入的两个数字进行加法运算），不用考虑全局

5.1.3 为何用计算图解题

那么计算图到底有什么优点呢？

一个优点就在于前面所说的局部计算。无论全局是多么复杂的计算，都可以通过局部计算使各个节点致力于简单的计算，从而简化问题。另一个优点是，利用计算图可以将中间的计算结果全部保存起来（比如，计算进行到2个苹果时的金额是200日元、加上消费税之前的金额650日元等）。但是只有这些理由可能还无法令人信服。实际上，使用计算图最大的原因是，可以通过反向传播高效计算导数。

这里，假设我们想知道苹果价格的上涨会在多大程度上影响最终的支付金额，即求“支付金额关于苹果的价格的导数”。设苹果的价格为x，支付金额为L，则相当于求

。这个导数的值表示当苹果的价格稍微上涨时，支付金额会增加多少。

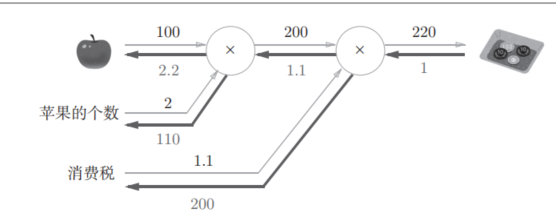

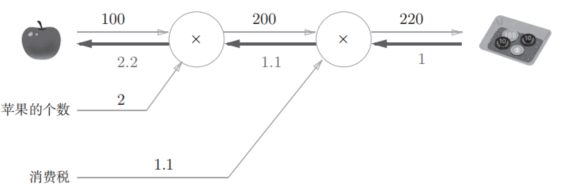

反向传播使用与正方向相反的箭头（粗线）表示。反向传播传递“局部导数”，将导数的值写在箭头的下方。在这个例子中，反向传播从右向左传递导数的值（1 → 1.1 → 2.2）。从这个结果中可知，“支付金额关于苹果的价格的导数”的值是2.2。这意味着，如果苹果的价格上涨1日元，最终的支付金额会增加2.2日元（严格地讲，如果苹果的价格增加某个微小值，则最终的支付金额将增加那个微小值的2.2倍）。
