前言
最近在看一篇关于模板匹配的论文，里面的使用模板匹配的算法是改进版的NCC，即Fast NCC，看网上没有关于Fast NCC的解说，就想着记录一下自己学习的过程，写一下自己对这个改进算法的解释，论文的全称是《Template Matching using Fast Normalized Cross Correlation》，有感兴趣的可以自己去了解一下。（因为有的内容不好打字，下面我会用手写图片）
一、基础知识

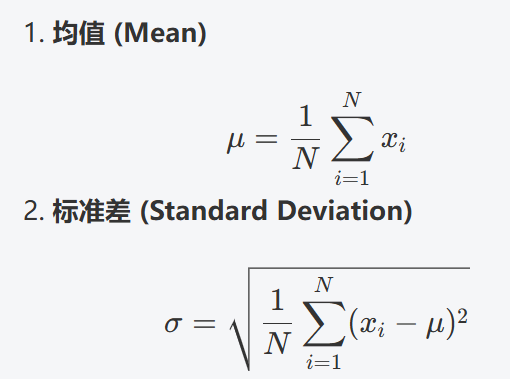

从最简单的初高中知识开始：均值、标准差、方差、协方差、相关系数
二、NCC基本公式以及解决问题
1. NCC基本公式

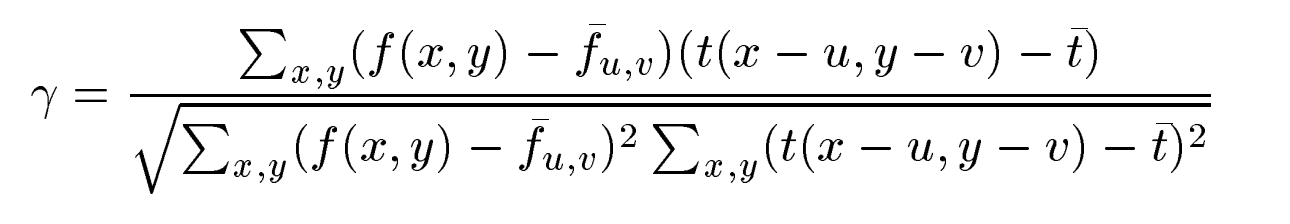

本文讨论的问题是确定给定模式在二维图像中的位置。设 f(x,y) 表示图像在点 (x,y) 处的强度值，图像大小为 Mx × My，其中 x∈{0,…,Mx -1}，y∈{0,…,My -1}。模式由给定的模板 t 表示，模板大小为 Nx × Ny。计算模板匹配程度高低就是在点 (x,y) 处计算归一化互相关值，即NCC系数，系数值越高说明越匹配，有系数基本公式：与 “一、基础知识” 中的相关系数 r 同理
如果图像越匹配，则图像和模板越趋向于线性关系(一次函数)：
其中
2. 基本公式解读
三、简化分母 fuv
1. 要简化的分母
由上面我们可知：

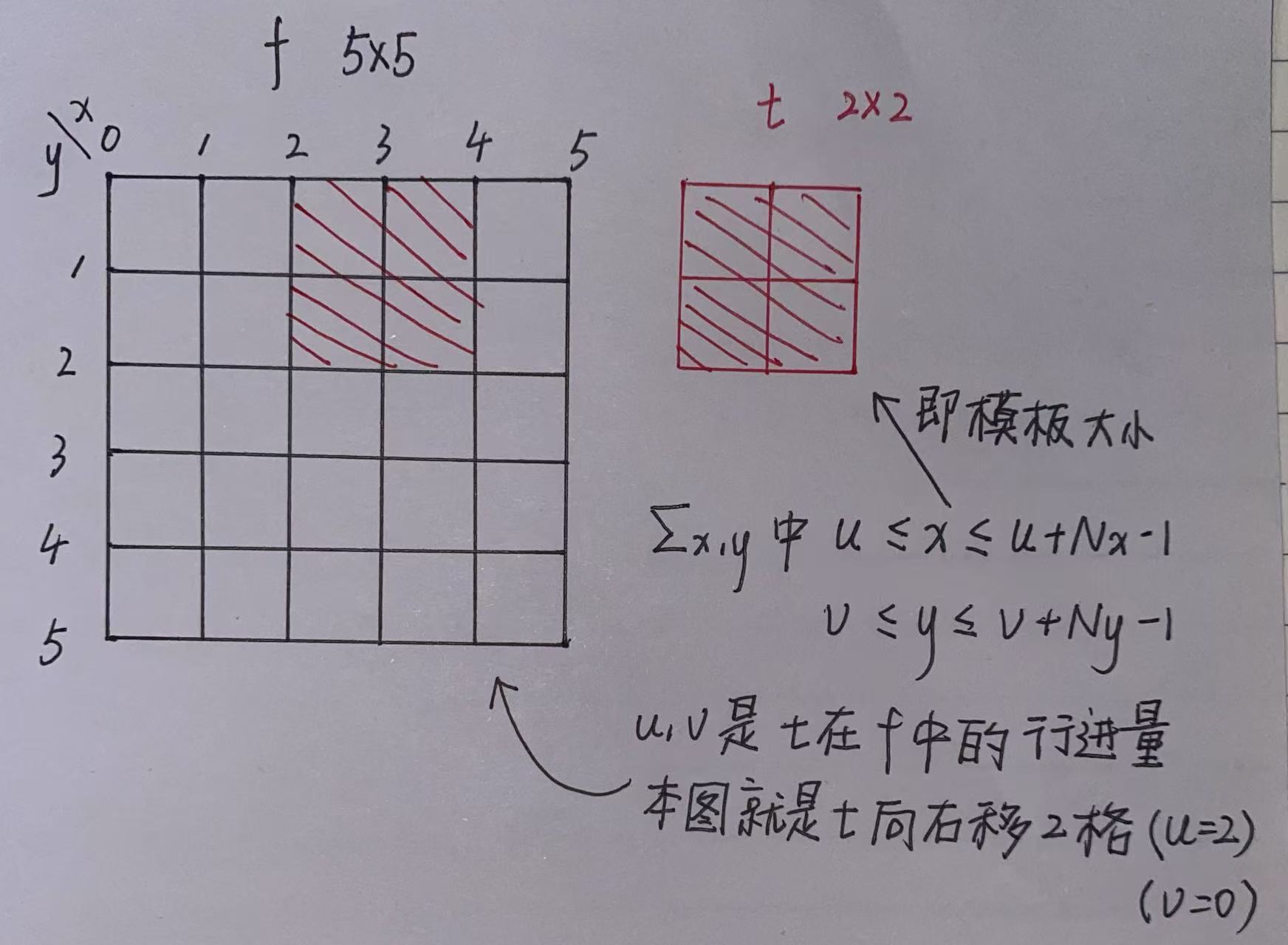

即模板所在图像位置，那一块模板区域图像的均值，我们可以知道，移动一次模板就需要计算一次模板所在区域图像的均值，计算时间需要很久，于是就提出了用积分表快速计算 fuv。(因为模板部分方差容易计算就先不管，这里主要是简化计算图像部分的方差)

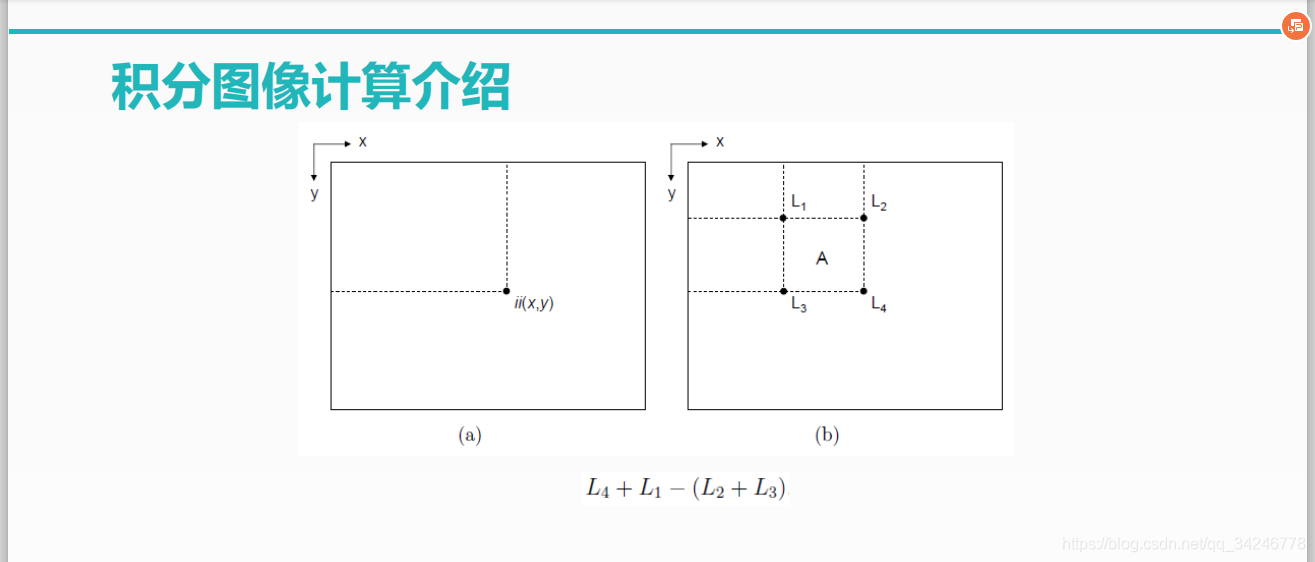

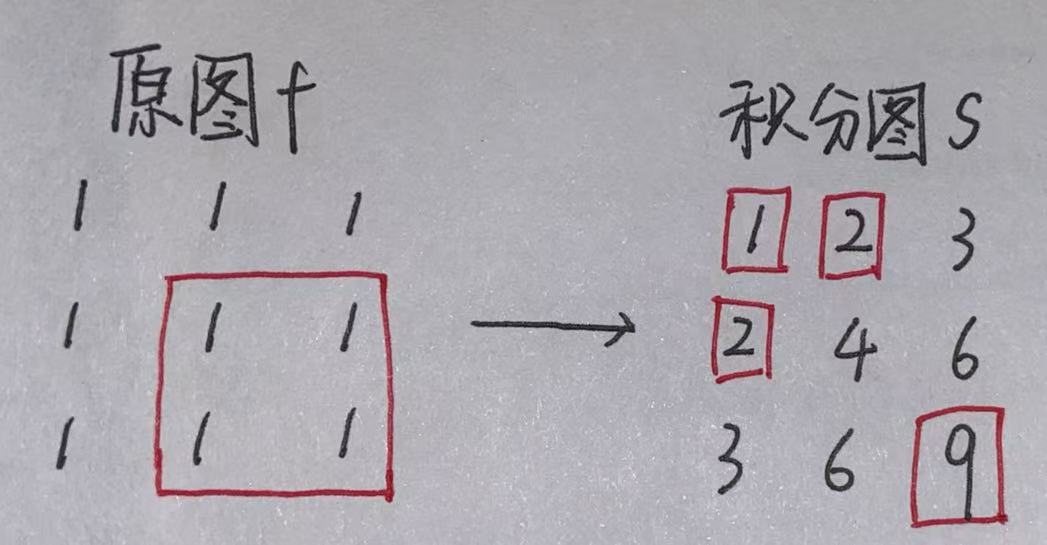

2. 积分图

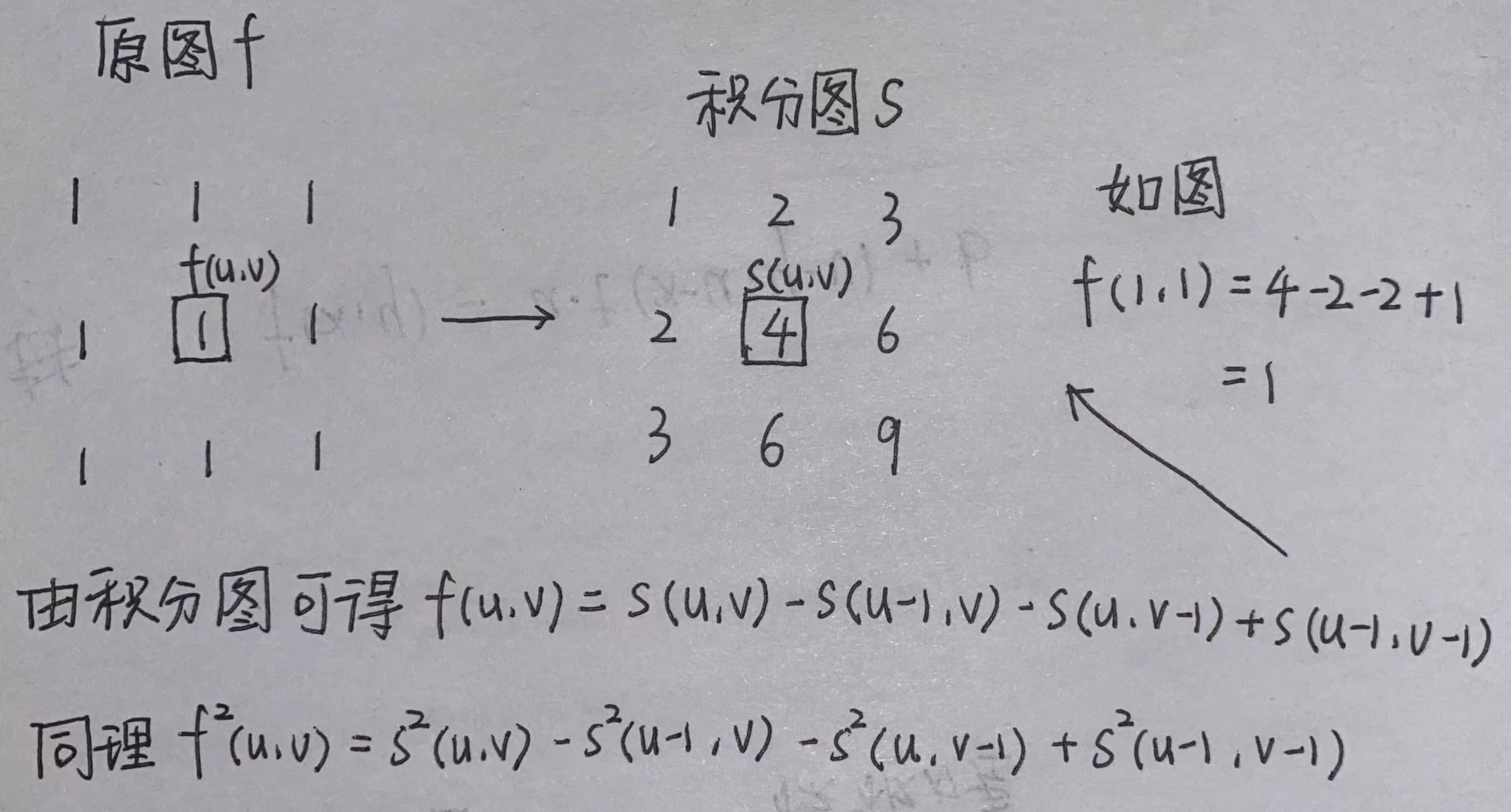

(作图有点粗糙看得懂就行)
即
推广到区域积分：

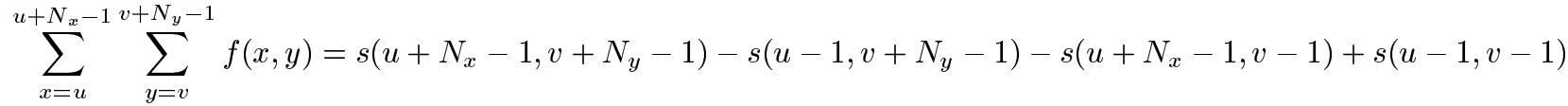

就有了以下公式，只需要三次相加减就可以算出模板区域内的图像强度均值：
3. 分母拆开化简

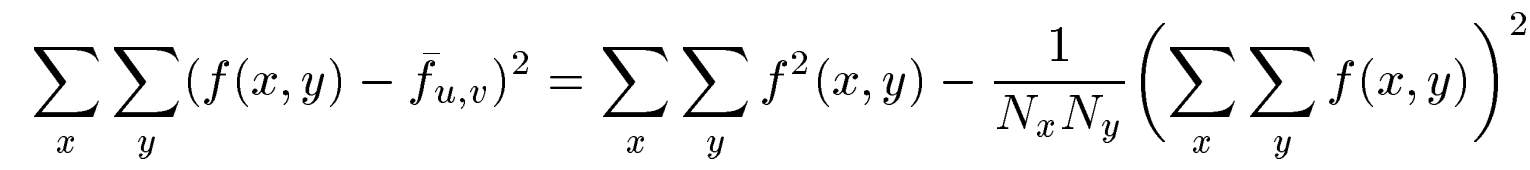

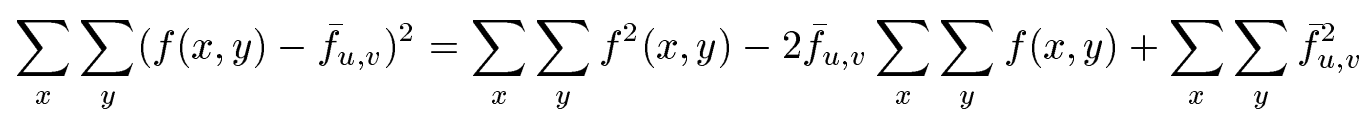

NCC的分母可以拆开变成：
其中：
解释一下其中的参数：
但是不要忘记还有：
化简一下：
最后可得：
分母简化完毕！！！只靠积分表就实现了计算
四、简化分子
1. 要简化的分子
分子原式：
可以写成分子N(u,v)
其中：t'(x-u,y-v) 为
由于 t′ 的均值为零，因此其总和也为零，故有：
所以分子N(u,v)只剩下：
2. 模板函数的近似
将
展开成K个矩形基函数
的加权和，得到近似值
，详细为：
为加权系数，
为基函数。
3. 基函数简单解释

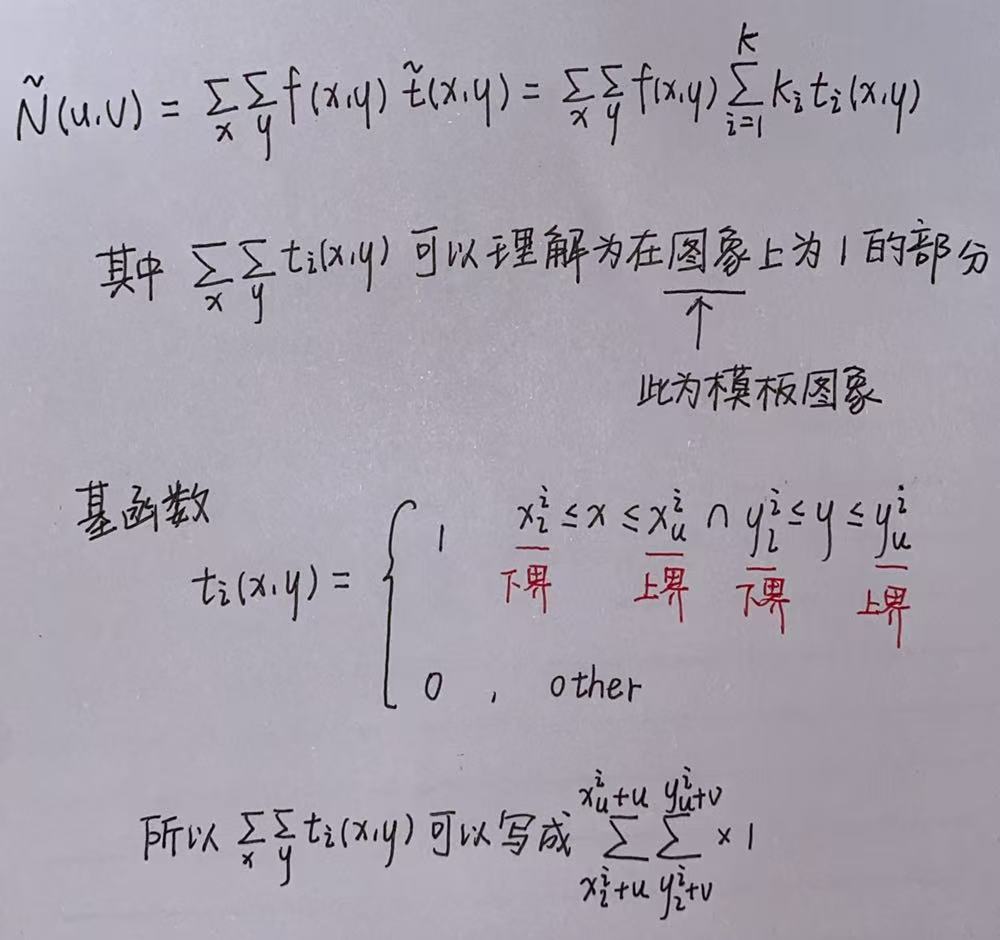

基函数在这里可以暂且理解为在一些区域等于1，其他区域都为0，所以可以化简：

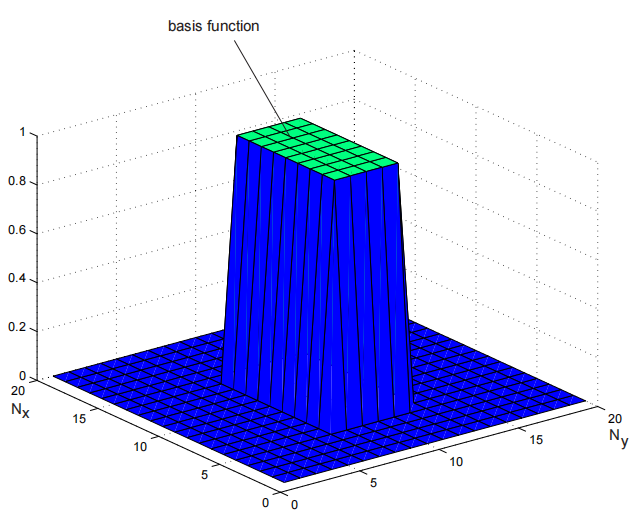

举个例子，下图就是在6 <= x <= 14 ^ 8 <= y <= 12区域为1，其他区域为0的基函数：
所以分子N(u,v)可以近似为：
论文中写了确定基函数有两种方法，第一种是手动确定，第二种是自动确定。
与上面的分母同理，这里也可以运用积分表：
也成功化简了分子！！！只需要三次相加减就可以求得分子
五、Fast NCC归一化互相关值
1. 最终公式
简化完分子和分母之后，可以得到NCC归一化的近似值：
最终式子即为：
完成了NCC算法的加速。
2. 复杂性对比

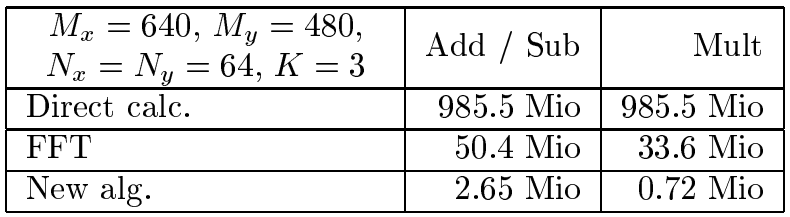

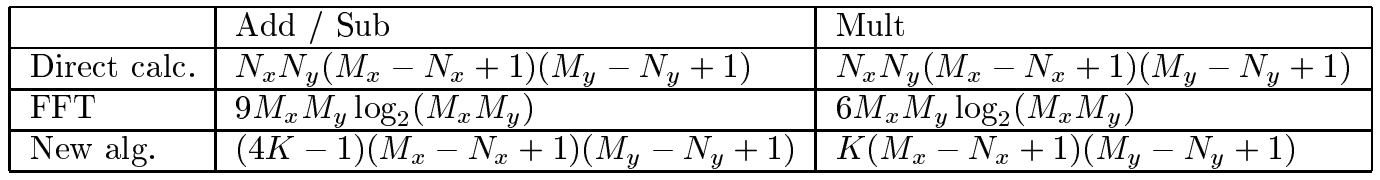

复杂性分析：
举例说明，可以得出Fast NCC的算法复杂性最低
3. 论文中的举例：
几个图的说明：

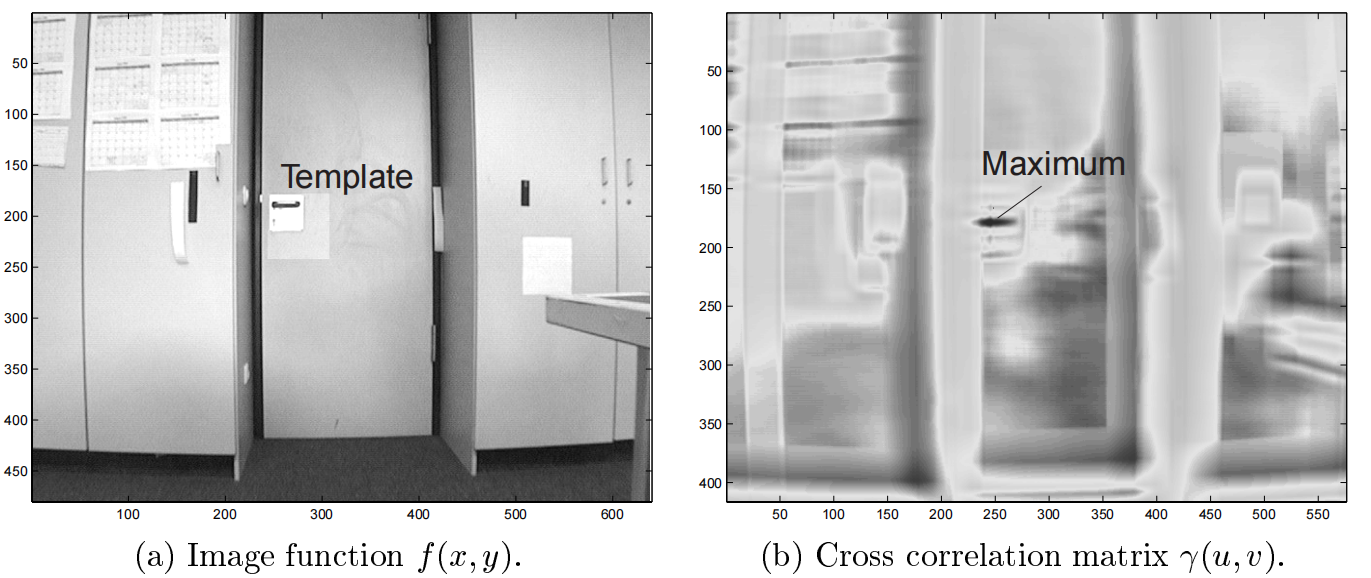

(a) 原始图像 (b) 经过Fast NCC算法的交叉相关矩阵(u,v)

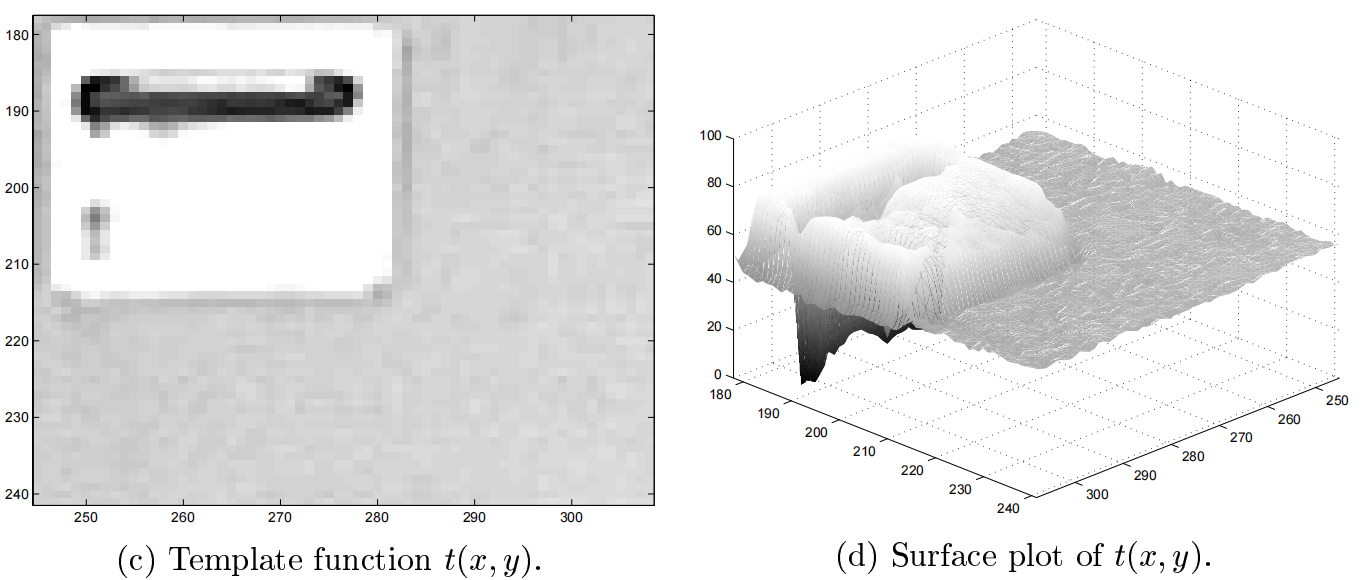

(c) 原始模板图像 (d) 原始模板图像曲面图

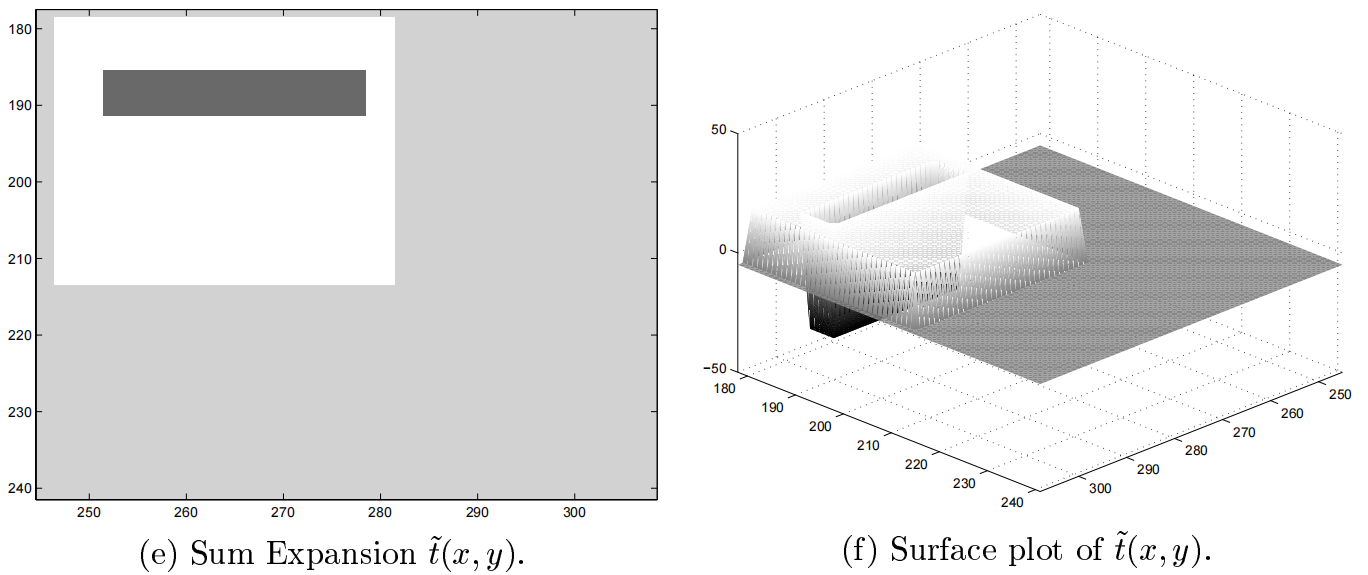

(e) 基函数处理过后的模板图像 (f) 处理过后的模板图像曲面图
总结
这篇文章对Fast NCC进行了一个解读，介绍了如何简化分母和分子，并求得近似值进行加速计算，最后得到了最终Fast NCC的算法公式，其复杂度远低于直接计算以及FFT，但是其中的基函数还有待考究，后续学习会继续补充。
