在IP网络上，如果用户要将一台计算机连接到Internet上，就需要向因特网服务提供方ISP（Internet Service Provider）申请一个IP地址。

        IP地址是在计算机网络中被用来唯一标识一台设备的一组数字。IPv4地址由32位二进制数值组成，但为了便于用户识别和记忆，采用了“点分十进制表示法”。采用了这种表示法的IPv4地址由4个点分十进制整数来表示，每个十进制整数对应一个字节。例如，IPv4地址使用二进制的表示形式为00001010 00000001 00000001 00000010，采用点分十进制表示法表示为10.1.1.2。

IPv4地址由如下两部分组成：

• 网络号码字段（Net-id）：用来标识一个网络。IP地址与子网掩码转换为二进制，进行AND计算后的结果即为网络号码字段。

• 主机号码字段（Host-id）：用来区分一个网络内的不同主机。对于网络号相同的设备，无论实际所处的物理位置如何，它们都是处在同一个网络中。IP地址与子网掩码转换为二进制，再将子网掩码取反，进行AND计算后的结果即为主机号码字段。

网络层的主要职责

• 提供逻辑地址 ：每个网络设备通过网络层的IP协议拥有一个逻辑地址（IP地址），确保数据包能够被准确送达。
• 路由和转发 ：决定数据包在网络中的传输路径，并进行转发。
• 分片和重组 ：在网络设备间路径可能存在的MTU（最大传输单元）不一致时，网络层负责对数据包进行分片，并在到达目的地后进行重组。
• 提供连接服务 ：网络层提供无连接服务，如IP协议，以及面向连接的服务，如传输层的TCP协议在应用层封装后会通过网络层进行传输。

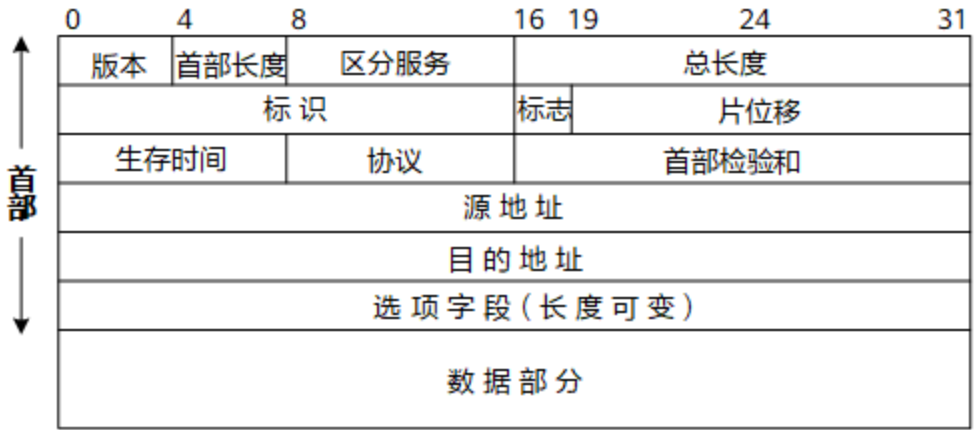

IPV４报文格式

0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Version | IHL | Type of Service |          Total Length       |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|         Identification        | Flags |    Fragment Offset    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  Time to Live |   Protocol    |        Header Checksum       |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                       Source Address                         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Destination Address                       |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Options (if IHL > 5)                      |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                            Data                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

关键字段说明

IPv4地址结构

(1) 地址表示

• 二进制：11000000.10101000.00000001.00000001

• 点分十进制：192.168.1.1

• 十六进制：C0 A8 01 01

(2) 地址分类（历史分类，现已被CIDR取代）

IPv4地址类型

(1) 公有地址（Public IP）

• 全球唯一，由IANA分配给ISP或企业（如 203.0.113.1）。

• 用于互联网通信。

(2) 私有地址（Private IP）

• 局域网内部使用，不可直接访问互联网（需NAT转换）：

  • 10.0.0.0/8

  • 172.16.0.0/12

  • 192.168.0.0/16

(3) 特殊地址

IPv4核心特性

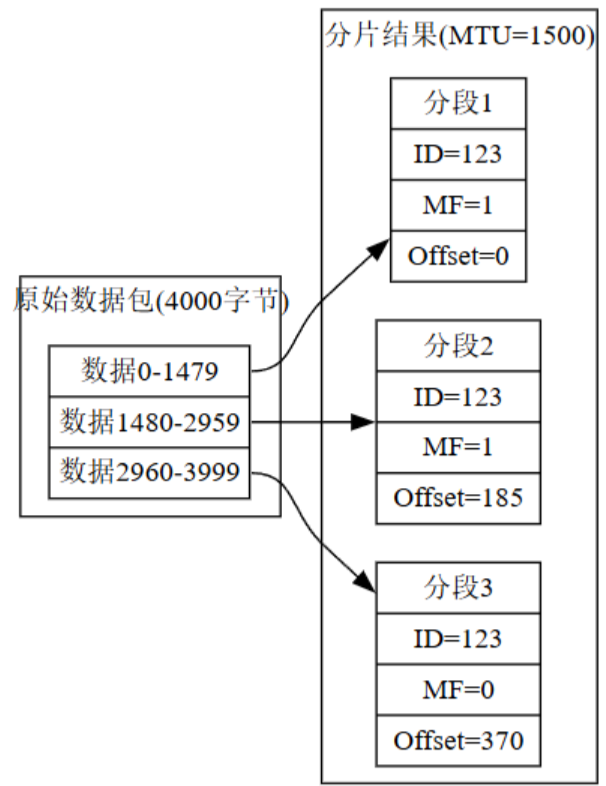

 IPv4分片与重组

• MTU限制：以太网默认MTU=1500字节，超大数据包需分片。

• 分片字段：

  • Identification：同一数据包分片标识相同。

  • Flags：

    • DF（Don't Fragment）：禁止分片（如ICMP Ping设置DF位）。

    • MF（More Fragments）：非最后一片时为1。

  • Fragment Offset：当前分片在原始数据包中的偏移量（单位：8字节）。

数据包分片的条件

 在IPv4网络中，由于链路层帧的大小限制，过大的数据包可能需要在发送前进行分片。在IP层的分片通常由发送方根据链路层的最大传输单元（MTU）来决定：

        最大传输单元（MTU） ：链路层的最大数据帧大小。不同的链路层技术（例如以太网和PPP）有不同的MTU值。

        分片触发条件 ：当一个数据包的总长度超过下一站链路层的MTU时，IP层会将数据包分片，以确保每个分片都小于或等于MTU。

        分片过程 ：分片时，原始数据包的头部被复制到每个分片中，每个分片被赋予一个新的IP头部，包含了片偏移、更多片段标志和片长度等信息。

重组过程和相关问题

在到达目的地之后，这些分片需要被重新组合成原始数据包。重组过程如下：

        组装过程 ：目的地主机的网络层接收到分片后，根据片偏移和标识字段将分片组装到缓冲区中的正确位置。

        重组条件 ：当所有分片都到达，并且标识字段一致时，表明这些分片属于同一个数据包，可以开始组装。

        超时问题 ：如果某些分片丢失，接收方需要等待一定时间以收集所有分片。如果超出设定的超时时间仍未收到所有分片，则组装失败，需要丢弃已接收到的分片，并可能通知源主机发送方重传。

        分片和重组虽然提供了灵活性，但也增加了处理的复杂性，可能导致传输效率降低。因此，在设计应用时，最好尽量避免数据包分片，例如通过使用路径MTU发现（PMTUD）来调整数据包大小。

校验和计算

uint16_t calculate_checksum(const ipv4_header_t *hdr) {uint32_t sum = 0;uint16_t *ptr = (uint16_t*)hdr;size_t len = get_header_length(hdr);// 16位累加for (size_t i = 0; i < len/2; i++) {sum += ntohs(ptr[i]);if (sum > 0xFFFF) {sum = (sum & 0xFFFF) + (sum >> 16);}}return (uint16_t)~sum;
}

路由表数据结构

// 路由表项定义
typedef struct {uint32_t network;    // 网络地址uint32_t netmask;    // 子网掩码uint32_t next_hop;   // 下一跳地址uint8_t  mac[6];     // 下一跳MACuint32_t if_index;   // 出接口索引uint32_t metric;     // 路由度量值
} route_entry_t;// 路由表结构
typedef struct {route_entry_t *entries;size_t capacity;size_t count;
} routing_table_t;

最长前缀匹配(LPM)实现

// Trie节点定义
typedef struct trie_node {struct trie_node *children[2]; // 0和1分支route_entry_t *route;         // 叶子节点对应的路由
} trie_node_t;// LPM查找实现
route_entry_t *ipv4_lpm(trie_node_t *root, uint32_t dest_ip) {trie_node_t *current = root;route_entry_t *best_match = NULL;for (int i = 31; i >= 0; i--) {int bit = (dest_ip >> i) & 0x1;if (!current->children[bit]) {break;}current = current->children[bit];if (current->route) {best_match = current->route;}}return best_match;
}

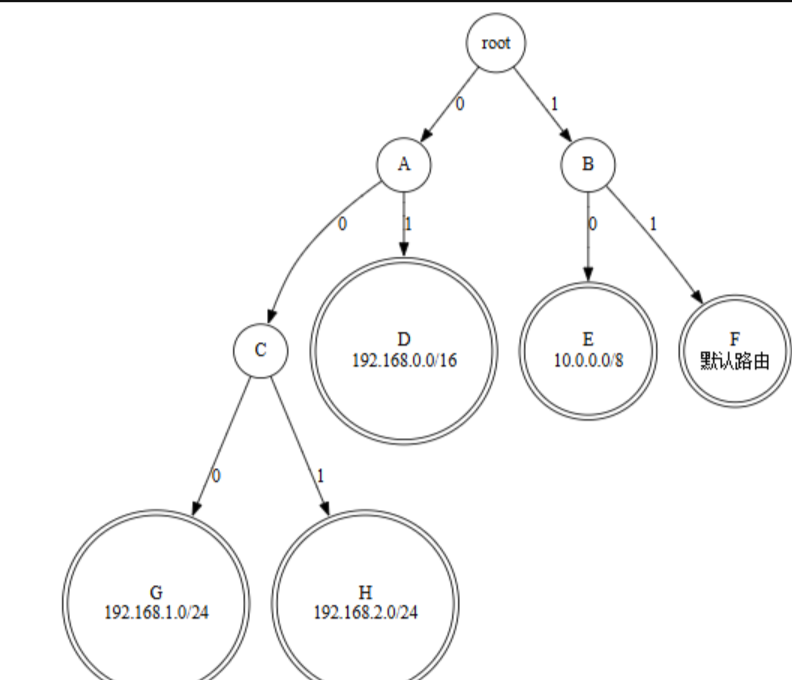

该图展示了用于实现最长前缀匹配(LPM)的二进制Trie树结构：

树结构：
每个节点代表IP地址的一个比特位
左分支(0)和右分支(1)对应比特值
从根到叶子的路径表示完整网络前缀
路由示例：
10.0.0.0/8：只需匹配前8位（路径：1→0→…）
192.168.0.0/16：匹配前16位（路径：1→1→0→…）
192.168.1.0/24：需要匹配24位（路径：1→1→0→…→1）
查找过程：
从最高位开始逐比特匹配
记录途经的最具体路由（最长前缀）
当无法继续匹配时返回最后记录的路由

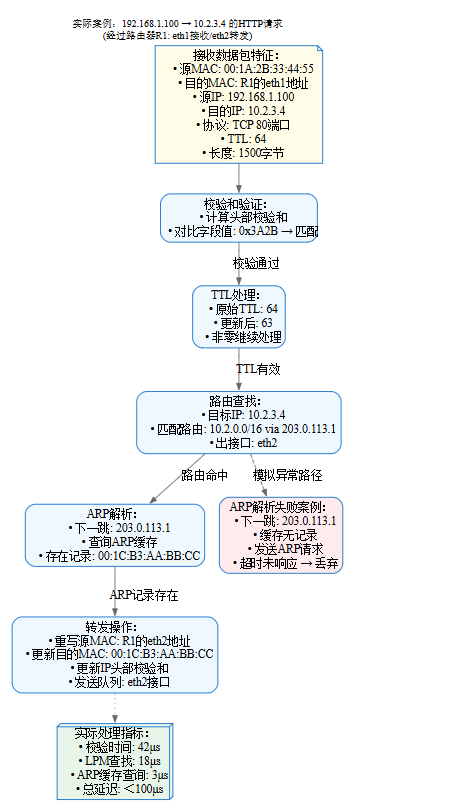

完整IPv4处理流程

void ipv4_process_packet(eth_header_t *eth, ipv4_header_t *ip) {// 1. 校验和验证if (calculate_checksum(ip) != 0) {log_drop_packet(ip, "Checksum error");return;}// 2. TTL检查if (ip->ttl <= 1) {send_icmp_time_exceeded(eth, ip);return;}// 3. 路由查找route_entry_t *route = ipv4_lpm(routing_table, ip->dst_addr);if (!route) {send_icmp_dest_unreachable(eth, ip);return;}// 4. ARP解析下一跳MACuint8_t *next_hop_mac = arp_lookup(route->next_hop);if (!next_hop_mac) {arp_send_request(route->next_hop);return; // 等待ARP响应}// 5. 更新数据包头部ip->ttl--;ip->checksum = update_checksum(ip->checksum, 1); // TTL减1后更新校验和// 6. 更新以太网头部memcpy(eth->dmac, next_hop_mac, ETH_ALEN);memcpy(eth->smac, get_interface_mac(route->if_index), ETH_ALEN);// 7. 发送数据包iface_send_packet(route->if_index, eth, ntohs(ip->total_length));
}

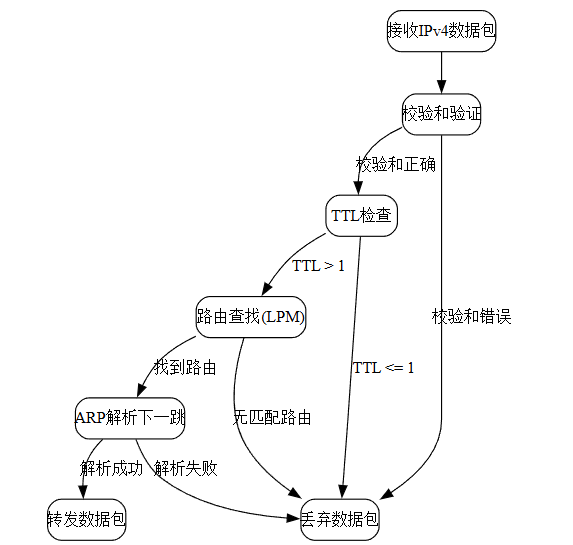

该流程图详细描述了IPv4协议栈处理入站数据包的完整逻辑：

• 输入验证：

        校验和验证：确保头部未被篡改
TTL检查：防止数据包无限循环

• 路由决策：

        目的地址分类（本地/转发）
LPM查找确定下一跳和出接口
无路由时发送ICMP目的不可达消息

• 转发准备：

        TTL递减和校验和更新
ARP解析下一跳MAC地址
以太网头部重写

• 输出处理：

        接口MTU检查（可能触发分片）
排队发送到输出接口
更新统计计数器

高级实现技术

硬件加速转发

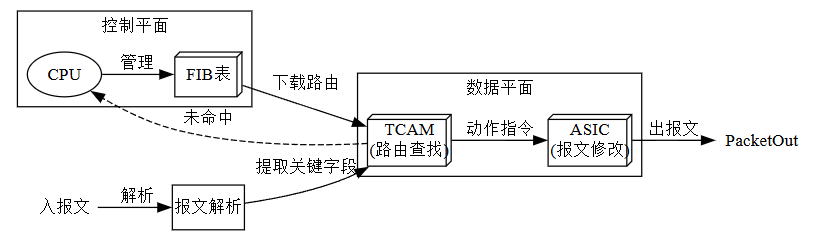

该图展示了现代路由器中控制平面与数据平面分离的架构：

• 控制平面：

        CPU运行路由协议（OSPF/BGP等）
维护主路由表(FIB)
处理异常数据包（如TTL过期）

• 数据平面：

        TCAM实现纳秒级路由查找
ASIC完成线速报文修改
流水线处理实现高吞吐量

• 协同工作：

        控制平面下载路由到硬件
数据平面异常包上送CPU
统计信息定期同步

曾经我们的千兆交换机只能跑到200Mbps，因为：

1. 每个包都要经过CPU
2. 缓存未命中率高

转折点：引入TCAM后：

• 将FIB表项预处理为TCAM格式

• 批量更新代替单条操作

• 吞吐量直接拉满到线速

  // TCAM表项格式示例struct tcam_entry {uint32_t key[4];    // IP地址+掩码uint32_t action;    // 转发/丢弃uint8_t  next_hop[6]; // 下一跳MAC};

快速转发路径优化

// 快速转发路径数据结构
typedef struct {uint32_t dst_ip;uint32_t next_hop;uint8_t  out_if;uint8_t  mac[6];uint32_t last_used;
} fast_path_cache_t;// 快速转发实现
bool ipv4_fast_forward(eth_header_t *eth, ipv4_header_t *ip) {fast_path_cache_t *cache = lookup_fast_cache(ip->dst_addr);if (cache && (time_now() - cache->last_used < CACHE_TIMEOUT)) {// 更新数据包头部ip->ttl--;ip->checksum = update_checksum(ip->checksum, 1);// 更新以太网头部memcpy(eth->dmac, cache->mac, ETH_ALEN);memcpy(eth->smac, get_interface_mac(cache->out_if), ETH_ALEN);// 发送数据包iface_send_packet(cache->out_if, eth, ntohs(ip->total_length));// 更新缓存时间戳cache->last_used = time_now();return true;}return false; // 快速路径未命中
}

调试与排错指南

常见问题排查表

调试信息展示

void show_ipv4_stats(void) {printf("IPv4 Statistics:\n");printf("  Received: %10u packets\n", stats.rx_packets);printf("  Forwarded: %9u packets\n", stats.forwarded);printf("  Dropped: %10u packets\n", stats.dropped);printf("    |- Checksum errors: %u\n", stats.csum_errors);printf("    |- TTL expired: %u\n", stats.ttl_expired);printf("    |- No route: %u\n", stats.no_route);printf("    |- ARP failed: %u\n", stats.arp_failed);printf("\nRouting Table (%u entries):\n", route_count);for (int i = 0; i < route_count; i++) {printf("  %15s/%d -> %15s via %02X:%02X:%02X:%02X:%02X:%02X\n",ip2str(routes[i].network),mask_to_prefix(routes[i].netmask),ip2str(routes[i].next_hop),routes[i].mac[0], routes[i].mac[1], routes[i].mac[2],routes[i].mac[3], routes[i].mac[4], routes[i].mac[5]);}
}

诡异案例：半夜准时丢包

现象：每天凌晨2点丢包率飙升
排查过程：

1. 检查CPU/内存 → 正常
2. 抓包分析 → 发现大量ARP请求
3. 最终发现：某台NAS设置的定时备份任务

总结：永远记住这个检查顺序：

1. 物理层（网线/光模块）
2. ARP表
3. 路由表
4. ACL规则
5. 系统日志
