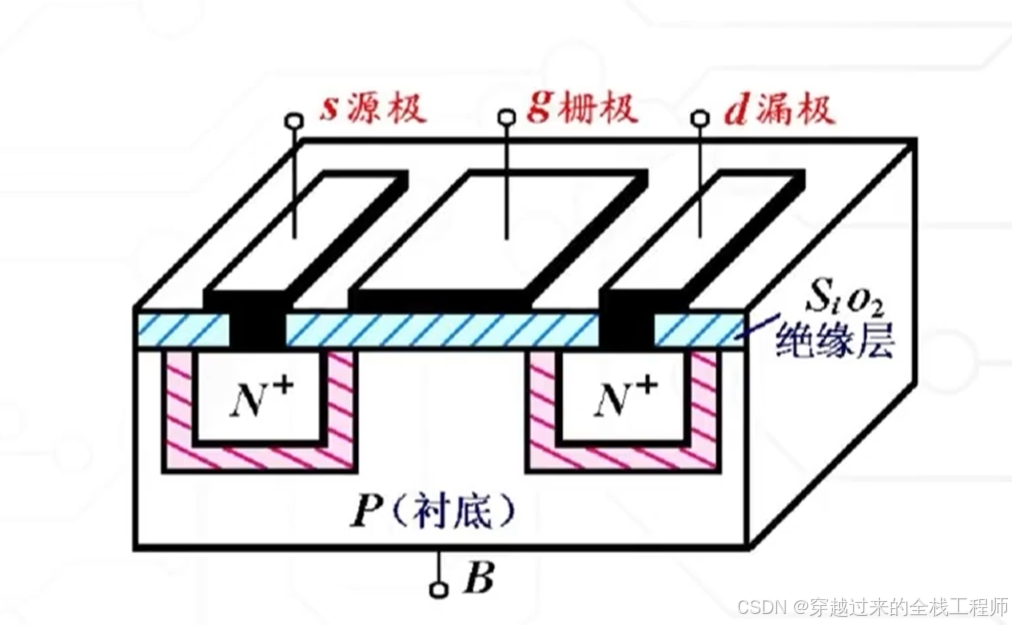

以nmos举例，mos管由三个电极：G极（gate）、D极（drain）、S极（source）和一个衬底组成，而这三个电极之间通过绝缘层相隔开；

①既然GDS三个电极之间两两相互绝缘，相当于两两之间有一个寄生电容。

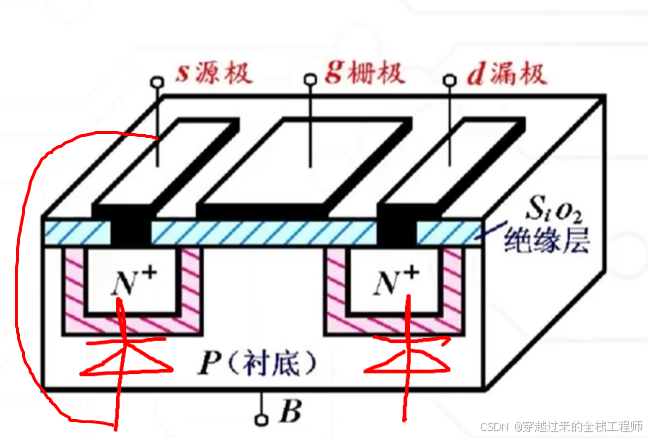

②S极和D极一般由n型半导体材料构成，与P型衬底相结合，如下图所示，构成了两个PN结（二极管的物理本质就是PN结），而在MOS管的制作工艺中，P型衬底与S极之间用导线连接起来，相当于把它俩之间的二极管被短路掉了，仅剩下P型衬底和D极之间的二极管（也就相当于D极与S极之间存在一个二极管，该二极管也称为mos管的体二极管）。

注：测试Nmos的好坏，主要也就是通过万用表测量mos管的体二极管的好坏（DS之间是否存在压降）。

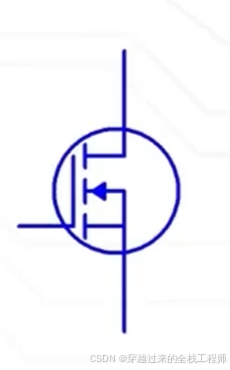

附：NMOS的电气符号

，PMOS的电气符号

；

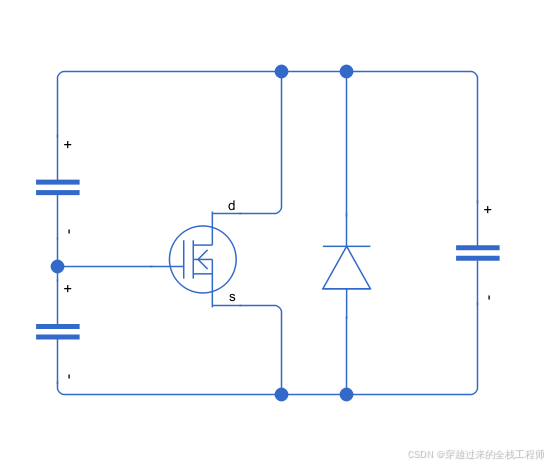

Nmos的等效模型：
