直方图

什么是直方图

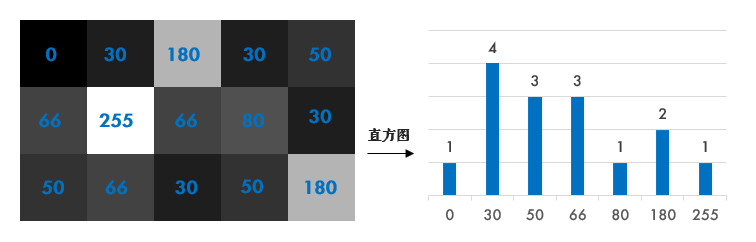

直方图：反映图像像素分布的统计图，横坐标就是图像像素的取值，纵坐标是该像素的个数。也就是对一张图像中不同像素值的像素个数的统计。
增加对比度：黑的更黑，白的更白。

绘制直方图

绘制直方图：hist=cv2.calcHist(images, channels, mask, histSize, ranges)

images：输入图像列表，可以是一幅或多幅图像（通常是灰度图像或者彩色图像的各个通道）。
channels：一个包含整数的列表，指示在每个图像上计算直方图的通道编号。如果输入图像是灰度图，它的值就是 [0]；如果是彩色图像的话，传入的参数可以是 [0]，[1]，[2] 它们分别对应着通道 B，G，R。
mask（可选）：一个与输入图像尺寸相同的二值掩模图像，其中非零元素标记了参与直方图计算的区域,None为全部计算。
histSize：一个整数列表，也就是直方图的区间个数(BIN 的数目)。用中括号括起来，例如：[256]。
ranges：每维数据的取值范围，它是一个二维列表，每一维对应一个通道的最小值和最大值，例如对灰度图像可能是 [0, 256]。

返回值hist 是一个长度为255的数组，数组中的每个值表示图像中对应灰度等级的像素计数

minVal, maxVal, minLoc, maxLoc = cv2.minMaxLoc(hist)
获取直方图的最小值、最大值及其对应最小值的位置索引、最大值的位置索引
cv2.line(img, pt1, pt2, color, thickness)

img：原始图像，即要在上面画线的numpy数组（一般为uint8类型）。
pt1 和 pt2：分别为线段的起点和终点坐标，它们都是元组类型，例如 (x1, y1) 和 (x2, y2) 分别代表线段两端的横纵坐标。
color：线段的颜色，通常是一个包含三个元素的元组 (B, G, R) 表示BGR色彩空间的像素值，也可以是灰度图像的一个整数值。
thickness：线段的宽度，默认值是1，如果设置为负数，则线宽会被填充。

import cv2 as cv
import numpy as np#读图
bg = cv.imread('E:\hqyj\code\opencv\images\\bg.png')
#创建黑图，绘制直方图
black = np.zeros((256,256,3),np.uint8)#统计像素
hist = cv.calcHist([bg],[0],None,[256],[0,256])
print(hist)#获取直方图的最小值、最大值及其对应的最小值的位置索引、最大值的位置索引
minval,maxval,minloc,maxloc = cv.minMaxLoc(hist)#由于直方图只有一列，列索引始终为 0，行索引则对应于具体的灰度值
#最小值 461.0 出现在位置 (0, 249)，即灰度值为 249 的像素频率为 0。
#最大值 32380.0 出现在位置 (0, 5)，即灰度值为 5 的像素频率为 5000
print(minval,maxval,minloc,maxloc)#定义直方图的高
h_hist = np.int32(256)#循环遍历每一个灰度值
for i in range(256):#当前像素的个数占直方图的高，归一化处理l = int(hist[i].item()*h_hist/maxval)point1 = (i,256-l)point2 = (i,256)cv.line(black,point1,point2,(255,255,0),1)cv.imshow('dst',black)
cv.waitKey(0)
cv.destroyAllWindows()

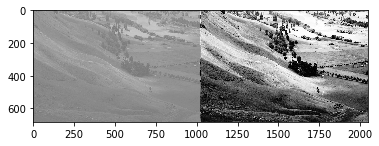

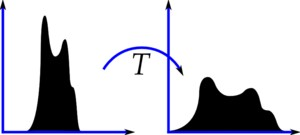

直方图均衡化

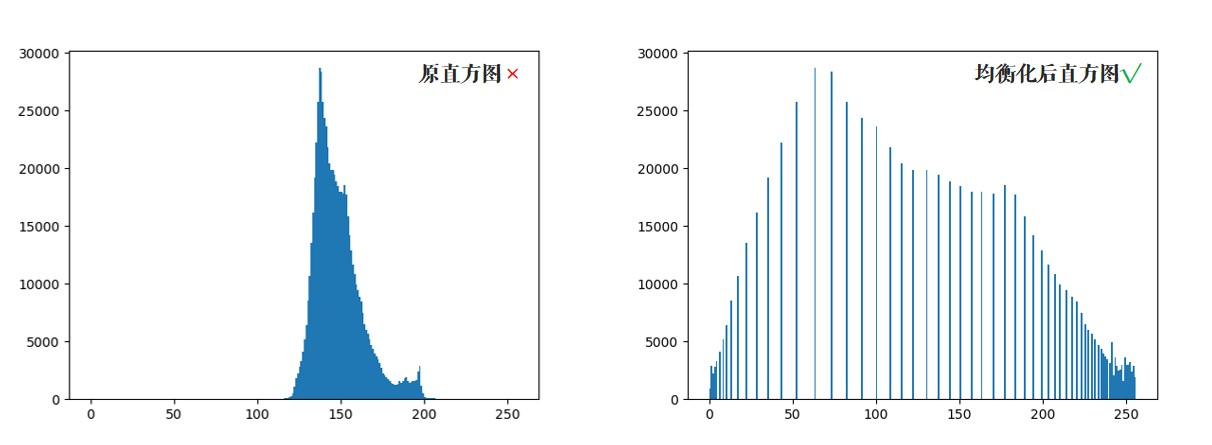

遍历图像的像素统计出灰度值的个数、比例与累计比例，并重新映射到0-255范围（也可以是其他范围）内，其实从观感上就可以发现，下面两幅图中前面那幅图对比度不高，偏灰白。
直方图均衡化作用：

增强对比度
提高图像质量

在这里插入图片描述

自适应均衡化

自适应直方图均衡化（Adaptive Histogram Equalization, AHE），通过调整图像像素值的分布，使得图像的对比度和亮度得到改善。

具体过程如下所示：
在这里插入图片描述
设有一个3*3的图像，其灰度图的像素值如上图所示，现在我们要对其进行直方图均衡化，首先就是统计其每个像素值的个数、比例以及其累计比例。如下图所示。

接下来我们就要进行计算，就是将要缩放的范围（通常是缩放到0-255，所以就是255-0）乘以累计比例，得到新的像素值，并将新的像素值放到对应的位置上，比如像素值为50的像素点，将其累计比例乘以255，也就是0.33乘以255得到84.15，取整后得到84，并将84放在原图像中像素值为50的地方，像素值为100、210、255的计算过程类似，最终会得到如下图所示的结果，这样就完成了最基本的直方图均衡化的过程。
在这里插入图片描述

dst = cv.equalizeHist(imgGray)

imgGray为需要直方图均衡化的灰度图，返回值为处理后的图像

import cv2 as cv#读图
img = cv.imread('E:\hqyj\code\opencv\images\\zhifang.png',cv.IMREAD_GRAYSCALE)
#直方图均衡化
dst = cv.equalizeHist(img)
cv.imshow('img',img)
cv.imshow('dst',dst)
cv.waitKey(0)
cv.destroyAllWindows()

对比度受限的自适应均衡化

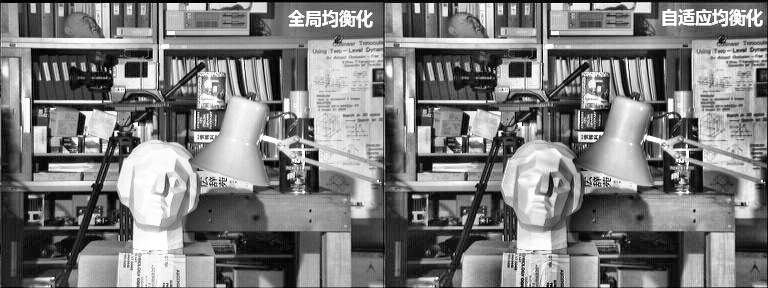

因为全局调整亮度和对比度的原因，脸部太亮，大部分细节都丢失了。自适应均衡化就是用来解决这一问题的：它在每一个小区域内（默认8×8）进行直方图均衡化。当然，如果有噪点的话，噪点会被放大，需要对小区域内的对比度进行了限制，所以这个算法全称叫：对比度受限的自适应直方图均衡化（Contrast Limited Adaptive Histogram Equalization, CLAHE)。
在这里插入图片描述
clahe = cv2.createCLAHE(clipLimit=None, tileGridSize=None)

clipLimit（可选）：对比度限制参数，用于控制直方图均衡化过程中对比度增强的程度。如果设置一个大于1的值（如2.0或4.0），CLAHE会限制对比度增强的最大程度，避免过度放大噪声。如果不设置，OpenCV会使用一个默认值。
tileGridSize（可选）：图像分块的大小，通常是一个包含两个整数的元组，如(8, 8)，表示将图像划分成8x8的小块进行独立的直方图均衡化处理。分块大小的选择会影响到CLAHE的效果以及处理速度。

创建CLAHE对象后，可以使用 .apply() 方法对图像进行CLAHE处理：

img=clahe.apply(image)

image:要均衡化的图像。
img均衡后的图像

import cv2 as cvimg = cv.imread('E:\hqyj\code\opencv\images\\zhifang.png',cv.IMREAD_GRAYSCALE)
#创建clahe对象
clahe = cv.createCLAHE(clipLimit=2.0,tileGridSize=(8,8))
#使用clach调用apply（）方法
cl1 = clahe.apply(img)
cv.imshow('old',img)
cv.imshow('dst',cl1)
cv.waitKey(0)
cv.destroyAllWindows()

模板匹配

不会有边缘填充。
类似于卷积，滑动比较，挨个比较象素。
返回结果大小是：目标图大小-模板图大小-1。

import cv2 as cv
import numpy as np#读图
img = cv.imread('E:\hqyj\code\opencv\images\\game.png')
gray_img = cv.cvtColor(img,cv.COLOR_BGR2GRAY)
#print(gray_img.shape)		# (266, 283)temp = cv.imread('E:\hqyj\code\opencv\images\\temp.png')
gray_temp = cv.cvtColor(temp,cv.COLOR_BGR2GRAY)
#print(gray_temp.shape)			# (24, 18)
h,w = temp.shape[:2]#模板匹配 拿到匹配结果矩阵
res = cv.matchTemplate(gray_img,gray_temp,cv.TM_CCOEFF_NORMED)
#print(res.shape)			# (243, 266)#设置阈值
thresh = 0.8
#获取匹配上的结果的索引
loc = np.where(res >= thresh)
#print(loc)		# (array([ 63,......,143]), array([ 87,......,173]))#解包，拿到成对的x y索引
#print(zip(*loc))		# <zip object at 0x000001C601C79BC0>
for i in zip(*loc):#print(i)		#x,y = i[1],i[0]#print(x,y)cv.rectangle(img, (x,y), (x+w,y+h), (0,255,255), 2)cv.imshow('img',img)
cv.waitKey(0)
cv.destroyAllWindows()

temp（模板图）:
temp
game（原图）：
在这里插入图片描述

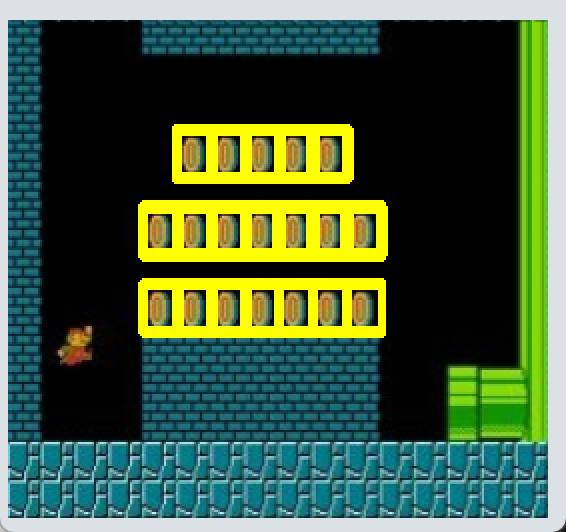

在game图中用temp图作为模板图匹配得到目标图：

匹配方法

res=cv2.matchTemplate(image, templ, method)

image：原图像，这是一个灰度图像或彩色图像（在这种情况下，匹配将在每个通道上独立进行）。
templ：模板图像，也是灰度图像或与原图像相同通道数的彩色图像。
method：匹配方法，可以是以下之一：
- cv2.TM_CCOEFF（平方差匹配）
- cv2.TM_CCOEFF_NORMED（归一化平方差匹配）

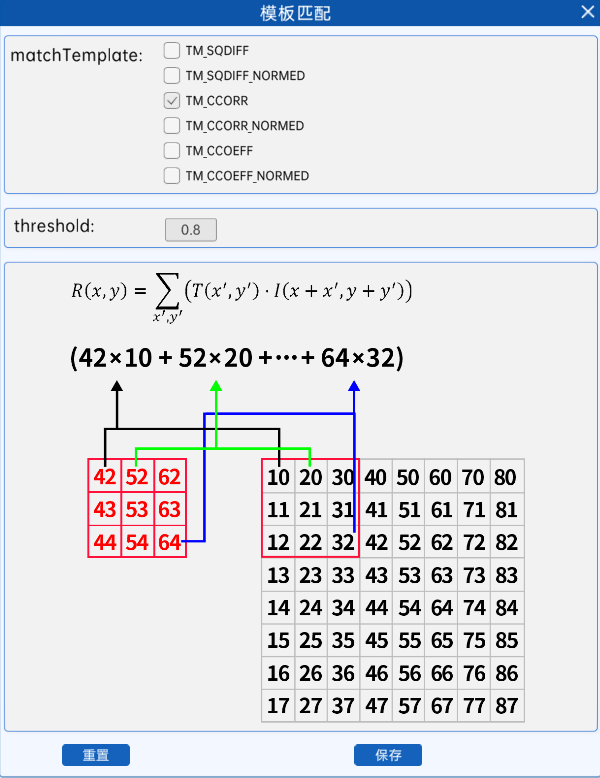

- cv2.TM_CCORR（相关匹配）
- cv2.TM_CCORR_NORMED（归一化相关匹配）
- cv2.TM_SQDIFF（相关系数匹配）
- cv2.TM_SQDIFF_NORMED（cv2.TM_CCOEFF_NORMED）
- 这些方法决定了如何度量模板图像与原图像子窗口之间的相似度。
返回值res

函数在完成图像模板匹配后返回一个结果矩阵，这个矩阵的大小与原图像不相同。矩阵的每个元素表示原图像中相应位置与模板图像匹配的相似度。

匹配方法不同，返回矩阵的值的含义也会有所区别。以下是几种常用的匹配方法及其返回值含义：
1. cv2.TM_SQDIFF 或 cv2.TM_SQDIFF_NORMED：

  返回值越接近0，表示匹配程度越好。最小值对应的最佳匹配位置。
2. cv2.TM_CCORR 或 cv2.TM_CCORR_NORMED：

  返回值越大，表示匹配程度越好。最大值对应的最佳匹配位置。
3. cv2.TM_CCOEFF 或 cv2.TM_CCOEFF_NORMED：

  返回值越大，表示匹配程度越好。最大值对应的最佳匹配位置。

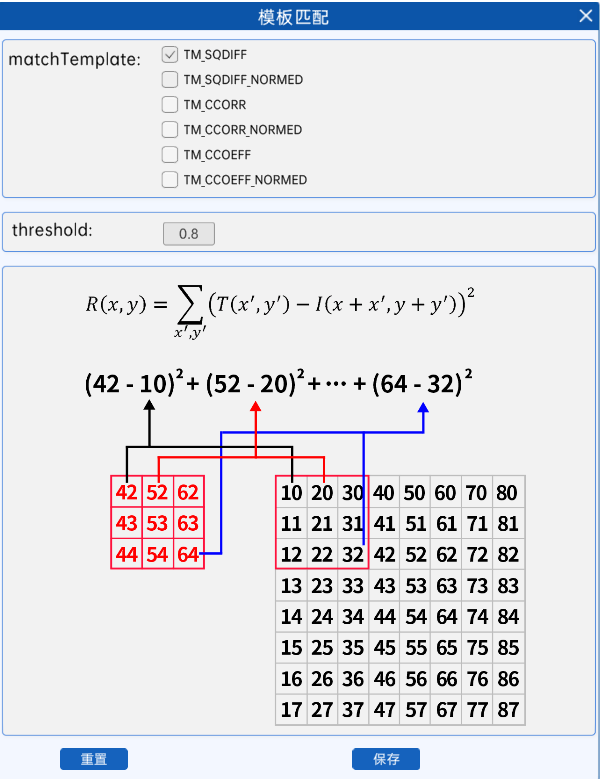

平方差匹配

cv2.TM_SQDIFF

以模板图与目标图所对应的像素值使用平方差公式来计算，其结果越小，代表匹配程度越高，计算过程举例如下。

注意：模板匹配过程皆不需要边缘填充，直接从目标图像的左上角开始计算。
在这里插入图片描述

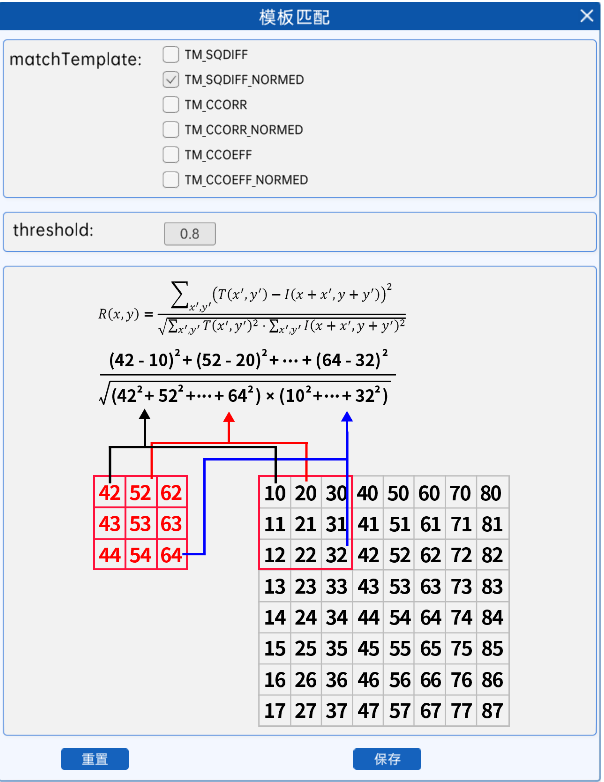

归一化平方差匹配

cv2.TM_SQDIFF_NORMED

与平方差匹配类似，只不过需要将值统一到0到1，计算结果越小，代表匹配程度越高，计算过程举例如下。
在这里插入图片描述

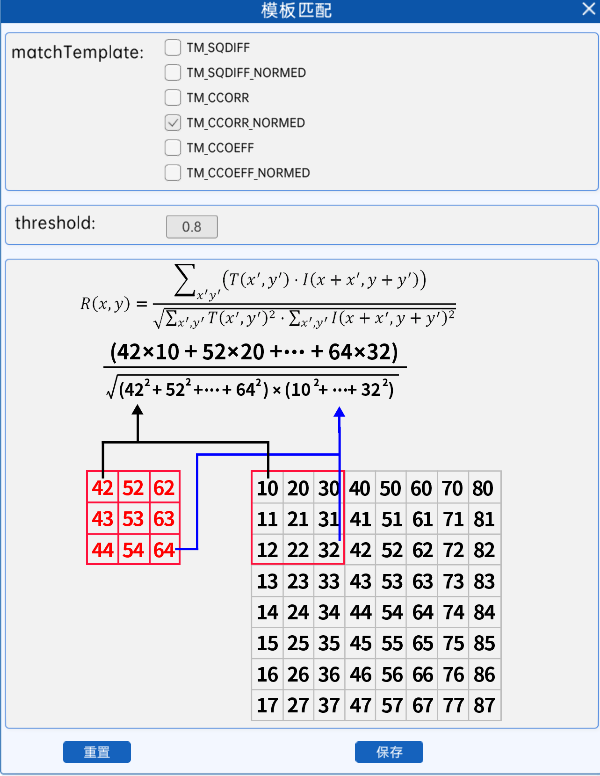

归一化相关匹配

cv2.TM_CCORR_NORMED

与相关匹配类似，只不过是将其值统一到0到1之间，值越大，代表匹配程度越高，计算过程举例如下。
在这里插入图片描述

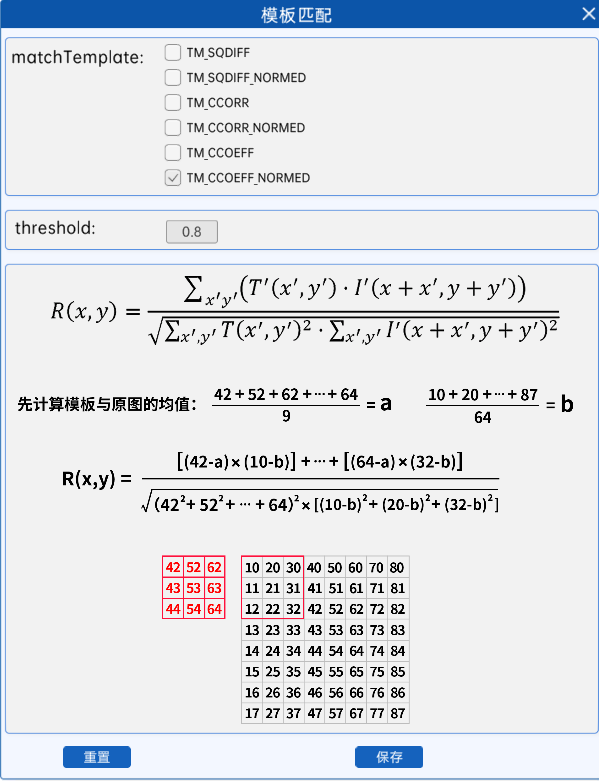

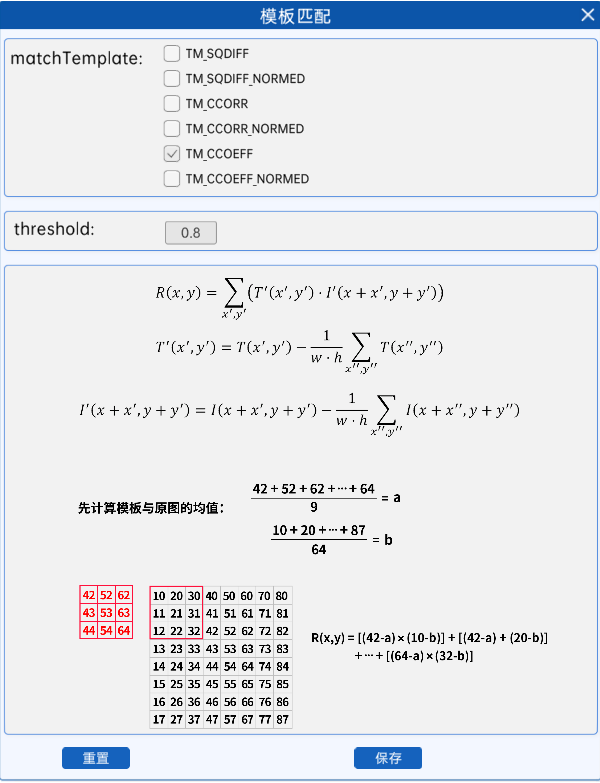

归一化相关系数匹配

cv2.TM_CCOEFF_NORMED

也是将相关系数匹配的结果统一到0到1之间，值越接近1代表匹配程度越高，计算过程举例如下。
在这里插入图片描述

绘制轮廓

找的目标图像中匹配程度最高的点，我们可以设定一个匹配阈值来筛选出多个匹配程度高的区域。

loc=np.where(array > 0.8) #loc包含array中所有大于0.8的元素索引的数组

np.where(condition) 是 NumPy 的一个函数，当条件为真时，返回满足条件的元素的索引。

*zip(loc)
- *loc 是解包操作，将 loc 中的多个数组拆开，作为单独的参数传递给 zip。
- zip 将这些数组按元素一一配对，生成一个迭代器，每个元素是一个元组，表示一个坐标点。

x=list([[1,2,3,4,3],[23,4,2,4,2]])
print(list(zip(*x)))			#[(1, 23), (2, 4), (3, 2), (4, 4), (3, 2)]

霍夫变换

原图：（后面代码都是基于此图执行的）
在这里插入图片描述

标准霍夫变换

lines=cv2.HoughLines(image, rho, theta, threshold)

image：输入图像，通常为二值图像，其中白点表示边缘点，黑点为背景。
rho：r的精度，以像素为单位，表示霍夫空间中每一步的距离增量, 值越大，考虑越多的线。
theta：角度θ的精度，通常以弧度为单位，表示霍夫空间中每一步的角度增量。值越小，考虑越多的线。
threshold：累加数阈值，只有累积投票数超过这个阈值的候选直线才会被返回。

返回值：cv2.HoughLines 函数返回一个二维数组，每一行代表一条直线在霍夫空间中的参数 (rho, theta)。

import cv2 as cv
import numpy as np#读图
img=cv.imread('E:\hqyj\code\opencv\images\\huofu.png')#灰度化
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)#二值化
_,binary = cv.threshold(gray,127,255,cv.THRESH_BINARY)#边缘检测
edges = cv.Canny(binary,30,70)#霍夫变换 返回的是[r,theta]
lines = cv.HoughLines(edges,0.8,np.pi/180,90)
print(lines)		#[[[25.6        1.5707964]]# [[21.6        1.5707964]]        # [[42.4        2.146755 ]]        # [[46.4        2.146755 ]]]for line in lines:r,theta = line[0]sin_theta = np.sin(theta)cos_theta = np.cos(theta)x1,x2 = 0,img.shape[1]y1 = int([r-x1*cos_theta]/sin_theta)y2 = int([r-x2*cos_theta]/sin_theta)cv.line(img,(x1,y1),(x2,y2),(0,0,255),1)cv.imshow('img',img)
cv.waitKey(0)
cv.destroyAllWindows()

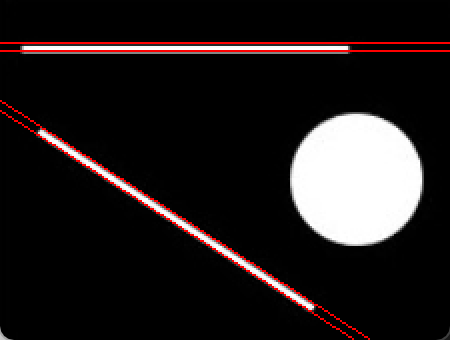

在这里插入图片描述

统计概率霍夫直线变换

lines=cv2.HoughLinesP(image, rho, theta, threshold, lines=None, minLineLength=0, maxLineGap=0)

image：输入图像，通常为二值图像，其中白点表示边缘点，黑点为背景。
rho：极径分辨率，以像素为单位，表示极坐标系中的距离分辨率。
theta：极角分辨率，以弧度为单位，表示极坐标系中角度的分辨率。
threshold：阈值，用于过滤掉弱检测结果，只有累计投票数超过这个阈值的直线才会被返回。
lines（可选）：一个可初始化的输出数组，用于存储检测到的直线参数。
minLineLength（可选）：最短长度阈值，比这个长度短的线会被排除。
maxLineGap（可选）：同一直线两点之间的最大距离。当霍夫变换检测到一系列接近直角的线段时，这些线段可能是同一直线的不同部分。maxLineGap参数指定了在考虑这些线段属于同一直线时，它们之间最大可接受的像素间隔。

返回值lines：cv2.HoughLinesP 函数返回一个二维数组，每个元素是一个包含4个元素的数组，分别表示每条直线的起始点和结束点在图像中的坐标（x1, y1, x2, y2）。

import cv2 as cv
import numpy as np#读图
img=cv.imread('E:\hqyj\code\opencv\images\\huofu.png')#灰度化
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)#二值化
_,binary = cv.threshold(gray,127,255,cv.THRESH_BINARY)#边缘检测
edges = cv.Canny(binary,30,70)
lines = cv.HoughLinesP(edges,0.8,np.pi/180,90,minLineLength=50,maxLineGap=20)
print(lines)for line in lines:x1,y1,x2,y2 = line[0]cv.line(img,(x1,y1),(x2,y2),(0,0,255),2)cv.imshow('img',img)
cv.waitKey(0)
cv.destroyAllWindows()

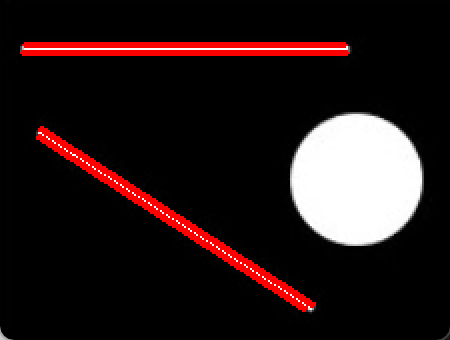

在这里插入图片描述

霍夫圆变换

circles=cv2.HoughCircles(image, method, dp, minDist, param1, param2)

image：输入图像，通常是灰度图像。
method：使用的霍夫变换方法:霍夫梯度法，可以是 cv2.HOUGH_GRADIENT，这是唯一在OpenCV中用于圆检测的方法。
dp：累加器分辨率与输入图像分辨率之间的降采样比率，用于加速运算但不影响准确性。设置为1表示霍夫梯度法中累加器图像的分辨率与原图一致
minDist：检测到的圆心之间的最小允许距离，以像素为单位。在霍夫变换检测圆的过程中，可能会检测到许多潜在的圆心。minDist 参数就是为了过滤掉过于接近的圆检测结果，避免检测结果过于密集。当你设置一个较小的 minDist 值时，算法会尝试找出尽可能多的圆，即使是彼此靠得很近的圆也可能都被检测出来。相反，当你设置一个较大的 minDist 值时，算法会倾向于只检测那些彼此间存在一定距离的独立的圆。
param1 和 param2：这两个参数是在使用 cv2.HOUGH_GRADIENT 方法时的特定参数，分别为：
- param1(可选)：阈值1，决定边缘强度的阈值。
- param2：阈值2，控制圆心识别的精确度。较大的该值会使得检测更严格的圆。param2 通常被称为圆心累积概率的阈值。在使用霍夫梯度方法时，param2 设置的是累加器阈值，它决定了哪些候选圆点集合被认为是有效的圆。较高的 param2 值意味着对圆的检测更严格，只有在累加器中积累了足够高的响应值才认为是真实的圆；较低的 param2 值则会降低检测的门槛，可能会检测到更多潜在的圆，但也可能包含更多的误检结果。

返回值：cv2.HoughCircles 返回一个二维numpy数组，包含了所有满足条件的圆的参数。

import cv2 as cv
import numpy as np#读图
img=cv.imread('E:\hqyj\code\opencv\images\\huofu.png')#灰度化
gray = cv.cvtColor(img,cv.COLOR_BGR2GRAY)#二值化
_,binary = cv.threshold(gray,127,255,cv.THRESH_BINARY)#边缘检测
edges = cv.Canny(binary,30,70)#霍夫圆变换
circles = cv.HoughCircles(edges,cv.HOUGH_GRADIENT,1,20,param1=20,param2=20,minRadius=0,maxRadius=0)
print(circles)for circle in circles:# 获取圆心和半径x,y,r = circle[0]print(x,y,r)x,y,r = np.int_(np.round(x)),np.int_(np.round(y)),np.int_(np.round(r))print(x,y,r)cv.circle(img,(x,y),r,(0,255,255),2)cv.imshow('img',img)
cv.waitKey(0)
cv.destroyAllWindows()

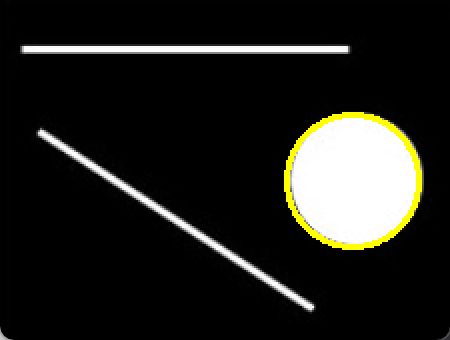

在这里插入图片描述

图像亮度变换

亮度变换

对比度调整：图像暗处像素强度变低，图像亮处像素强度变高，从而拉大中间某个区域范围的显示精度。

亮度调整：图像像素强度整体变高或者变低。

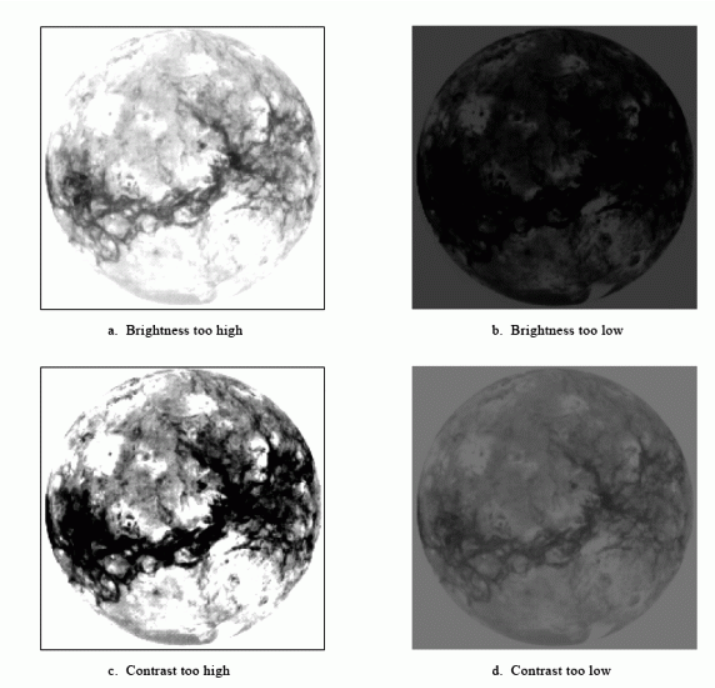

在这里插入图片描述
上图中，（a）把亮度调高，就是图片中的所有像素值加上了一个固定值；（b）把亮度调低，就是图片中的所有像素值减去了一个固定值；（c）增大像素对比度（白的地方更白，黑的地方更黑）；（d）减小像素对比度（整幅图都趋于一个颜色）；

OpenCV调整图像对比度和亮度时，公式为： $g(i,j)=αf(i,j)+βg(i,j)=\alpha f(i,j)+\beta$ 。但是不能浅显的讲 $α\alpha$ 是控制对比度， $β\beta$ 是控制亮度的。

对比度：需要通过 $α、β\alpha、\beta$ 一起控制。

亮度：通过 $β\beta$ 控制。

线性变换

使用 cv2.addWeighted() 函数，可以对图像的像素值进行加权平均，进而改变图像的整体亮度。亮度增益可以通过向每个像素值添加一个正值来实现。

cv2.addWeighted(src1, alpha, src2, beta, gamma)

src1：第一张输入图像，它将被赋予权重 alpha。
alpha：第一个输入图像的权重。
src2：第二张输入图像，它将被赋予权重 beta。
beta：第二个输入图像的权重。
gamma：一个标量，将被添加到权重求和的结果上，可用于调整总体亮度。

计算公式为: dst = src1 * alpha + src2 * beta + gamma

import cv2 as cv#读图
cat = cv.imread('E:\hqyj\code\opencv\images\\cat1.png')#线性变换
dst = cv.addWeighted(cat,0.8,cat,0,100)
cv.imshow('dst',dst)
cv.imshow('cat',cat)cv.waitKey(0)
cv.destroyAllWindows()

直接像素值修改

如果只需要增加或减少固定的亮度值，可以直接遍历图像像素并对每个像素值进行加减操作。

使用的API:

numpy.clip(a, a_min, a_max)

用于对数组中的元素进行限定，将超出指定范围的元素值截断至指定的最小值和最大值之间

a：输入数组。
a_min：指定的最小值，数组中所有小于 a_min 的元素将被替换为 a_min。
a_max：指定的最大值，数组中所有大于 a_max 的元素将被替换为 a_max。

  #读图
cat = cv.imread('E:\hqyj\code\opencv\images\\cat1.png')#创建窗口 用于显示滑条
window_name = 'slide'
cv.namedWindow(window_name)
img = cv.imread('E:\hqyj\code\opencv\images\\cat1.png')def chage(p):x = p/256*511-255dst=np.uint8(np.clip(img+x,0,255))cv.imshow(window_name,dst)print(x)#创建滑动条
initial_value = 127
chage(initial_value)
cv.createTrackbar('add_p',window_name,initial_value,255,chage)cv.waitKey(0)
cv.destroyAllWindows()

形态学变换

import cv2 as cv
import numpy as np#读图
car = cv.imread('E:\hqyj\code\opencv\images\\circle.png')#二值化
_,car = cv.threshold(car,127,255,cv.THRESH_BINARY_INV)
cv.imshow('car',car)#定义核 n*n的一个小区域
kernel = np.ones((5,5),np.uint8)#腐蚀 用全1核覆盖，碰到前景时核中有背景值，就变为背景（缩小前景）
erosion = cv.erode(car,kernel,iterations = 1)
cv.imshow('erosion',erosion)#膨胀 用全1核覆盖，碰到背景时核中有前景值，就变为前景（扩大前景）
dilation = cv.dilate(car,kernel,iterations = 1)
cv.imshow('dilation',dilation)#开运算	先腐蚀后膨胀
#作用：分离物体，消除小区域。特点：消除噪点，去除小的干扰块，而不影响原来的图像
opening = cv.morphologyEx(car,cv.MORPH_OPEN,kernel)
cv.imshow('opening',opening)#闭运算	先膨胀后腐蚀
#作用：是消除/“闭合”物体里面的孔洞。特点：可以填充闭合区域
closing = cv.morphologyEx(car,cv.MORPH_CLOSE,kernel)
cv.imshow('closing',closing)#礼帽运算 原图和开运算的差
tophat = cv.morphologyEx(car,cv.MORPH_TOPHAT,kernel)
cv.imshow('tophat',tophat)#黑帽运算 原图和闭运算的差
blackhat = cv.morphologyEx(car,cv.MORPH_BLACKHAT,kernel)
cv.imshow('blackhat',blackhat)#形态学梯度 膨胀和腐蚀的差
gradient = cv.morphologyEx(car,cv.MORPH_GRADIENT,kernel)
cv.imshow('gradient',gradient)cv.imshow('closing',closing)
cv.waitKey(0)
cv.destroyAllWindows()
