引言
你是否曾想实时握身边环境的温湿度变化？无论是居家种植需要精准调控环境，还是实验室存放敏感材料需监控条件，亦或是智能座舱场景下的环境感知，智能环境监测系统正成为连接物理世界与数字管理的重要桥梁。而在众多嵌入式开发方案中，如何平衡性能、成本与开发难度，成为开发者尤其是入门爱好者的核心考量。
在这样的需求背景下，STM32F103C8T6 以其独特优势脱颖而出：作为一款搭载 ARM Cortex-M3 内核的 32 位微控制器，它不仅具备 72 MHz 主频、64 KB Flash 和 20 KB RAM 的充足资源，能轻松应对多传感器数据处理需求，更以不到 20 元的市场价格，实现了“高性能与低成本”的黄金平衡，被誉为“嵌入式开发性价比之王”。
本项目正是基于这款高性价比硬件，构建一套功能完整的智能环境监测系统。其核心目标包括三大模块：
• 环境感知层：通过 DHT11 温湿度传感器实时采集空气中的温度（测量范围 0-50℃，精度 ±2℃）与湿度（20%-90% RH，精度 ±5% RH）数据；
• 信息展示层：借助 SSD1306 驱动的 OLED 显示屏，以直观的字符与图形界面动态刷新环境参数，实现“数据可视化”；
• 交互控制层：集成敲击传感器模块，通过检测物理振动信号触发 LED 状态切换（如亮灭、闪烁模式切换），打造“环境监测 + 人机互动”的闭环体验。
通过这套系统的实现，我们将完整覆盖从硬件电路设计、传感器驱动开发，到数据处理算法与用户交互逻辑的全流程开发要点。接下来的章节，我们将逐一拆解硬件连接方案、软件编程实现及系统调试技巧，带你从零开始搭建属于自己的智能环境监测装置。
项目核心价值
✅ 实用性：实时监测温湿度数据，可直接应用于家居、办公等场景
✅ 学习性：涵盖 STM32 外设配置、传感器通信、OLED 显示等嵌入式核心技能
✅ 扩展性：预留蓝牙模块接口，未来可升级为无线数据上传系统
硬件准备
组件清单
为方便读者对照采购与系统搭建，以下是基于 STM32F103C8T6 的智能环境监测系统所需的完整组件清单，已按关键参数与功能分类整理：
| 组件名称 | 型号/规格 | 数量 | 功能说明 |
| STM32F103C8T6 开发板 | STM32F103C8T6 | 1 | 系统主控单元，负责运行检测算法、数据处理及外设控制逻辑 |
| DHT11 温湿度传感器 | DHT11 | 1 | 采集环境温湿度数据，湿度测量范围 20%-90% RH，温度测量范围 0℃-50℃ |
| OLED 显示屏 | 128x64 分辨率，I2C 接口 | 1 | 实时显示温湿度数值、系统状态等信息，低功耗且显示清晰 |
| LED 发光二极管 | 通用红色 LED | 1 | 状态指示元件，可用于系统运行正常/异常提示（如温湿度超限报警） |
| 敲击传感器模块 | 数字输出型 | 1 | 检测外部敲击信号，可配置为触发数据记录或系统复位等特定操作 |
| STLINK 调试器 | STLINK V2 | 1 | 用于程序下载与在线调试，支持 STM32 系列芯片的固件烧录与运行状态监控 |
| 杜邦线 | 公对母/公对公混合 | 若干 | 连接各组件的导线，建议长度 20cm-30cm 以方便布局 |
| 3.3V 电源 | 直流 3.3V/1A 稳压电源 | 1 | 为整个系统提供稳定工作电压，兼容 STM32 与传感器的供电需求 |
| 限流电阻 | 220Ω | 1 | 串联于 LED 回路中，限制通过电流以保护发光二极管不被烧毁 |
采购提示：表格中标注的关键参数（如 OLED 分辨率、接口类型，敲击模块输出类型）直接影响硬件兼容性，建议优先选择与规格一致的产品，避免因参数差异导致无法正常通信或功能异常。
硬件接线图
| 组件 | STM32引脚 |
|---|---|
| OLED SDA | PB7 (I2C1 SDA) |
| OLED SCL | PB6 (I2C1 SCL) |
| DHT11数据线 | PA0 |
| LED指示灯 | PA1 |
| 敲击传感器 | PA2 |

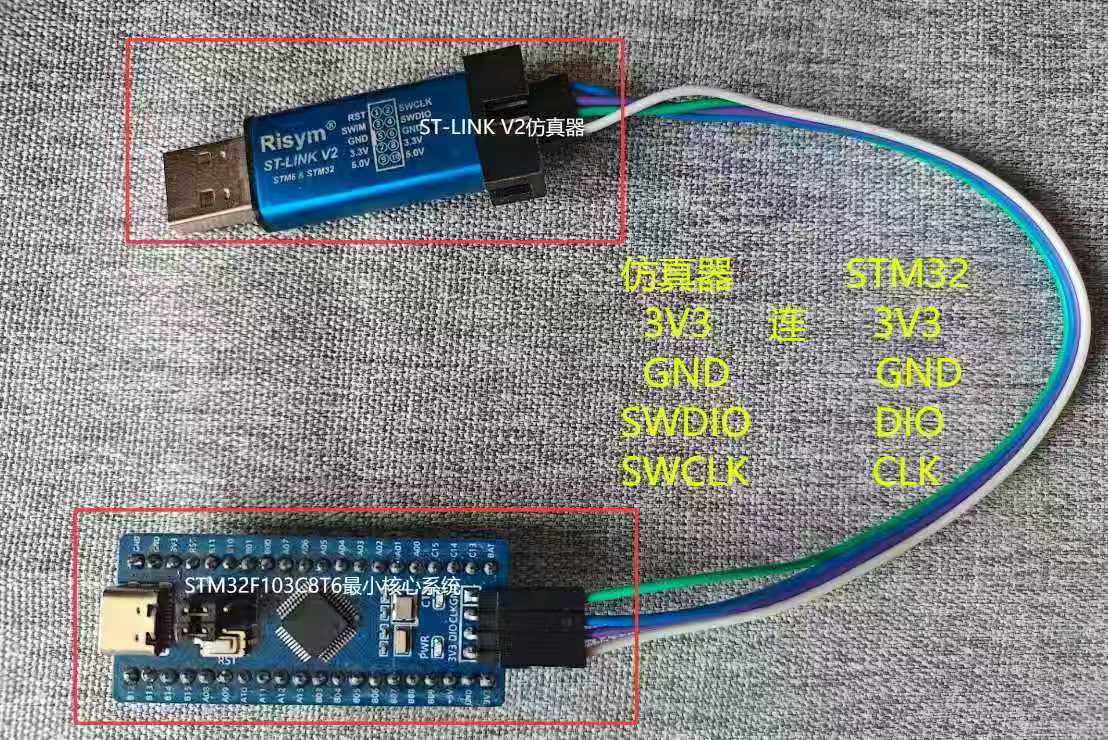

ST-LINK V2与STM32F103C8T6最小核心系统的连接方式以及实物图
软件环境
Arduino IDE配置STM32开发环境
在开始STM32F103C8T6的智能环境监测系统开发前，需先完成Arduino IDE的开发环境配置。通过以下四步操作，即可让IDE完美支持STM32系列开发板，为后续的温湿度检测与OLED显示功能开发做好准备。
步骤一：添加开发板管理器URL
打开Arduino IDE后，点击顶部菜单栏的 文件 → 首选项（快捷键 Ctrl+,）。在弹出的"首选项"窗口中，找到"附加开发板管理器网址"输入框，点击右侧图标打开编辑界面，粘贴STM32开发板的官方管理器URL（可从STM32duino项目官网获取最新地址）。
步骤二：安装STM32F1xx核心包
关闭首选项窗口，依次点击 工具 → 开发板 → 开发板管理器。在搜索框输入"STM32F1xx"，找到"STM32F1xx Boards"核心包，点击"安装"按钮。等待进度条完成（建议勾选"安装完成后关闭此窗口"），核心包大小约80MB，需确保网络稳定。

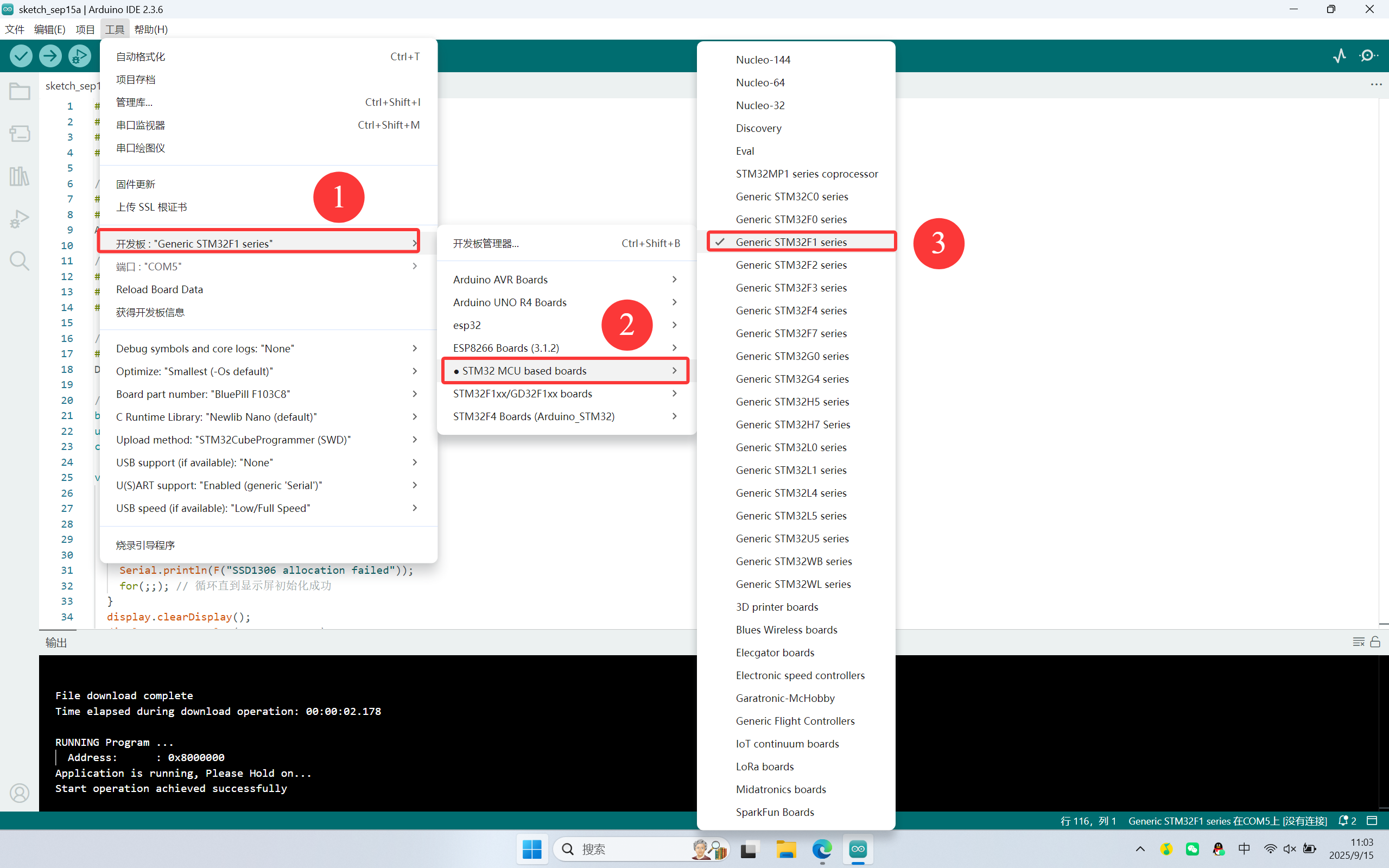

步骤三：配置开发板与端口
安装完成后，通过 工具 → 开发板 选择"Generic STM32F103C series"（根据实际硬件选择具体型号）。接着在 工具 → 端口 中选择STLINK调试器对应的端口（通常显示为"STLink Virtual COM Port"），若未识别可尝试重新插拔STLINK或安装驱动。
步骤四：设置上传方式
最后在 工具 → 上传方式 中选择"STLink"，这是通过STLINK调试器烧录程序的关键设置。完成后，IDE底部状态栏会显示当前选择的开发板型号、端口和上传方式。
配置校验技巧：完成后可点击菜单栏 文件 → 示例，若能在"STM32Examples"中看到"Basic"等示例文件夹，说明环境配置成功。
此时Arduino IDE已具备开发STM32F103C8T6的能力，接下来即可开始编写DHT11传感器和OLED显示屏的控制代码。
库安装指南
在开始搭建基于 STM32F103C8T6 的智能环境监测系统前，我们需要先安装三个核心库以支持 OLED 显示和温湿度检测功能。这些库将帮助我们快速实现硬件驱动与数据可视化，避免重复编写底层代码。
通过 Arduino IDE 库管理器安装
1. 打开库管理器
启动 Arduino IDE 后，依次点击顶部菜单栏的 工具 > 管理库，打开库管理面板。在搜索框中分别输入以下库名称，找到对应结果后点击 安装。
2. 安装必要库及版本说明
◦ Adafruit SSD1306：OLED 屏幕驱动库，推荐安装 v2.5.7 版本（高版本可能存在兼容性问题）。
◦ Adafruit GFX：图形显示核心库，需与 SSD1306 库配合使用，安装时选择最新稳定版即可。
◦ DHT 库：温湿度传感器驱动库，支持 DHT11 等型号，直接安装搜索结果中的 DHT sensor library。
版本兼容性提示：Adafruit SSD1306 v2.5.7 经过实测可稳定适配 STM32F103C8T6 与 128×64 OLED 屏幕，若安装高版本出现编译错误，可在库管理器中点击「选择版本」回退至此版本。
手动安装（库管理器安装失败时）下面的库文件后面的蓝字为超链接，可跳转！！！
若因网络问题或 IDE 版本差异导致安装失败，可通过 GitHub 仓库手动下载库文件：
• Adafruit SSD1306[1]
• Adafruit GFX[2]
• DHT 库[3]
下载后将库文件解压，放置到 Arduino 安装目录下的 libraries 文件夹中，重启 IDE 即可生效。
完成以上步骤后，开发环境的库依赖就配置完毕了。接下来我们可以开始编写硬件连接代码，将传感器与显示屏接入 STM32 开发板。
代码解析
完整代码
以下是基于 STM32F103C8T6 的智能环境监测系统完整实现代码，整合了 DHT11 温湿度检测、OLED 数据显示及敲击信号交互功能。代码保留关键注释以说明硬件连接与核心逻辑，方便二次开发与调试。
功能覆盖：
• 传感器初始化：完成 DHT11、OLED 显示屏及敲击模块的硬件配置
• 数据读取：周期性采集温湿度数据并进行有效性校验
• OLED 显示更新：动态刷新环境参数与系统状态（如 LED 开关状态）
• 敲击信号处理：通过去抖动算法实现稳定的敲击触发逻辑，控制 LED 状态切换
// cpp
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>// OLED显示屏设置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);// 引脚定义
#define DHTPIN PA0 // DHT11连接引脚
#define LED_PIN PA1 // LED连接引脚
#define KNOCK_PIN PA2 // 敲击模块连接引脚// DHT传感器设置
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);// 全局变量
bool ledState = false; // LED状态，初始为关闭
unsigned long lastKnockTime = 0; // 上次敲击时间
const unsigned long debounceDelay = 300; // 去抖动延迟void setup() {// 初始化串口Serial.begin(9600);// 初始化OLED显示屏if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {Serial.println(F("SSD1306 allocation failed"));for(;;); // 循环直到显示屏初始化成功}display.clearDisplay();display.setTextColor(SSD1306_WHITE);// 初始化DHT传感器dht.begin();// 初始化引脚pinMode(LED_PIN, OUTPUT);pinMode(KNOCK_PIN, INPUT);// 初始LED状态digitalWrite(LED_PIN, ledState);// 显示初始信息updateDisplay(0, 0);
}void loop() {// 读取DHT11传感器数据float humidity = dht.readHumidity();float temperature = dht.readTemperature();// 检查读取是否成功if (isnan(humidity) || isnan(temperature)) {Serial.println(F("Failed to read from DHT sensor!"));} else {// 更新显示屏updateDisplay(temperature, humidity);}// 检测敲击信号int knockValue = digitalRead(KNOCK_PIN);unsigned long currentTime = millis();// 检测到敲击且超过去抖动时间if (knockValue == HIGH && currentTime - lastKnockTime > debounceDelay) {// 切换LED状态ledState = !ledState;digitalWrite(LED_PIN, ledState);lastKnockTime = currentTime;Serial.print(F("Knock detected! LED "));Serial.println(ledState ? F("ON") : F("OFF"));}// 延时一段时间再进行下一次检测delay(1000);
}// 更新OLED显示内容
void updateDisplay(float temp, float humi) {display.clearDisplay();// 第一行居中显示"iCEazy"display.setTextSize(2);int16_t x1, y1;uint16_t w, h;String title = "iCEazy";display.getTextBounds(title, 0, 0, &x1, &y1, &w, &h);display.setCursor((SCREEN_WIDTH - w) / 2, 0);display.print(title);// 显示温度display.setTextSize(1);display.setCursor(0, 24);display.print(F("Temperature: "));display.print(temp);display.print(F(" C"));// 显示湿度display.setCursor(0, 36);display.print(F("Humidity: "));display.print(humi);display.print(F(" %"));// 显示LED状态display.setCursor(0, 48);display.print(F("LED State: "));display.print(ledState ? F("ON") : F("OFF"));display.display();
}
关键函数解释
智能环境监测系统的稳定运行依赖于三大核心函数的协同工作，它们分别负责系统初始化、数据处理与交互响应、以及信息可视化呈现。以下是各函数的详细解析：
setup()：系统初始化的基石
该函数在设备上电后仅执行一次，为整个系统搭建运行框架。首先通过`Serial.begin(9600)`初始化串口通信，便于调试过程中的数据输出；随后启动OLED显示屏，通过I2C地址`0x3C`进行设备检测，若初始化失败则进入循环等待状态，确保显示屏就绪后才继续执行。接着初始化DHT11温湿度传感器，并完成硬件引脚配置：将LED灯设为输出模式，敲击检测模块设为输入模式。为保证初始状态明确，函数会将LED初始状态设为关闭，并调用`updateDisplay()`函数刷新屏幕，显示系统启动信息。
loop()：数据采集与交互控制的核心
作为系统的主循环函数，`loop()`以1秒为周期持续运行，实现环境监测与用户交互功能。首先通过DHT11传感器的`readHumidity()`和`readTemperature()`方法获取温湿度数据，使用`isnan()`函数判断数据有效性——若无效（如传感器未连接），则通过串口打印“Invalid data”错误信息；若有效，则调用`updateDisplay()`更新屏幕显示。
updateDisplay()：信息可视化的呈现层
该函数负责将系统状态以清晰的布局展示在OLED屏幕上，具体分为四步：首先调用`clearDisplay()`清除原有内容，然后分区域绘制信息：
标题区：居中显示“iCEazy”（字号2），通过`getTextBounds`函数计算文本宽度，实现水平居中对齐；
温度区：在坐标`(0,24)`显示“Temperature: X°C”，其中X为实时温度值；
湿度区：在坐标`(0,36)`显示“Humidity: Y%”，其中Y为实时湿度值；
状态区：在坐标`(0,48)`显示“LED State: ON/OFF”，反映当前LED工作状态。
所有内容绘制完成后，调用`display()`函数刷新屏幕，确保信息实时更新。
显示布局设计：分区显示使信息层次分明，固定坐标便于用户快速定位关键数据；居中标题增强了界面的视觉统一性。
通过这三个函数的协作，系统实现了从硬件初始化、数据采集到信息展示的完整流程，兼顾了稳定性、实时性与用户体验。
功能实现
温湿度读取
在基于 STM32F103C8T6 的智能环境监测系统中，温湿度数据的准确获取是核心环节之一。我们通过 DHT 库提供的 `dht.readHumidity() 和 dht.readTemperature()` 函数与 DHT11 传感器进行交互，实现温湿度数据的读取。
为了保证数据的可靠性和传感器的长期稳定工作，**读取周期被严格控制在 1 秒，这一设置完全符合 DHT11 传感器的采样率要求，避免因频繁读取导致的数据失真或传感器损坏。
数据读取后，系统会通过 `isnan()` 函数对返回值进行有效性判断——如果函数返回 `NaN`（非数字），则表明本次读取失败。此时，系统会立即通过串口输出提示信息“Failed to read from DHT sensor!”，帮助开发者快速定位问题；而只有当数据验证通过后，才会将其用于后续的 OLED 显示，从源头确保环境监测数据的可信度。
关键操作提示
- 读取函数：使用 `dht.readHumidity()`（湿度）和 `dht.readTemperature()`（温度）获取原始数据
- 周期控制：1 秒读取间隔严格匹配 DHT11 硬件特性
- 有效性校验：通过 `isnan()` 函数检测数据是否为 `NaN`，规避无效值干扰
- 故障反馈：读取失败时串口输出“Failed to read from DHT sensor!”，便于调试
这种“读取-校验-反馈”的闭环设计，既满足了环境监测对实时性的需求，又通过多重机制保障了数据的准确性，为后续的 OLED 显示和系统决策提供了可靠的数据源。
敲击控制LED逻辑
在基于 STM32F103C8T6 的智能环境监测系统中，敲击交互控制 LED 是一个充满趣味的功能实现。当我们敲击传感器模块时，系统如何准确识别信号并稳定控制 LED 状态呢？这背后离不开三个关键设计：去抖动延迟机制、简洁的状态切换逻辑，以及直观的调试反馈。
去抖动延迟：告别"误触发"的关键设计
机械传感器在受到敲击时，金属触点可能因弹性形变产生短暂的"抖动"，表现为电平信号快速波动（比如一次敲击被误判为多次）。为解决这个问题，系统引入了 **300 ms 的去抖动延迟（debounceDelay）**。其核心逻辑是：只有当检测到敲击信号为高电平，且当前时间与上次有效敲击时间的差值超过 300 ms 时，才判定为一次有效敲击。这种设计就像给系统加了一个"冷静期"，确保短暂的信号波动不会被误识别，大幅提升了交互稳定性。
有效敲击判断公式：
当前敲击时间 - 上次敲击时间 > debounceDelay (300 ms)`
满足该条件时，系统才确认敲击有效，避免机械抖动导致的"幽灵触发"。
状态切换：一行代码实现"亮灭反转"
确认有效敲击后，LED 状态的切换通过极简逻辑实现：`ledState = !ledState`。这种 **bool 型变量取反操作** 能直接将 LED 状态从"亮"切换为"灭"，或从"灭"切换为"亮"，无需复杂的条件判断。随后，系统根据更新后的 ledState 控制 LED_PIN 引脚输出高低电平，完成硬件层面的状态控制。这种设计不仅代码简洁，还能确保状态切换的即时性。
串口调试：让交互过程"可视化"
为方便开发调试，系统在每次有效敲击时，会通过串口打印 **"Knock detected! LED ON/OFF"** 信息。这条反馈不仅能让开发者直观确认敲击信号已被识别，还能通过"ON/OFF"后缀判断 LED 当前状态是否符合预期。例如，首次敲击后打印"LED ON"，再次敲击打印"LED OFF"，清晰呈现交互逻辑的执行过程，大幅降低调试难度。
通过这三重设计，敲击控制 LED 功能既实现了硬件信号的稳定识别，又通过简洁代码完成状态控制，同时保留了开发调试的便利性，充分体现了嵌入式系统"简洁高效、人机协同"的交互设计理念。

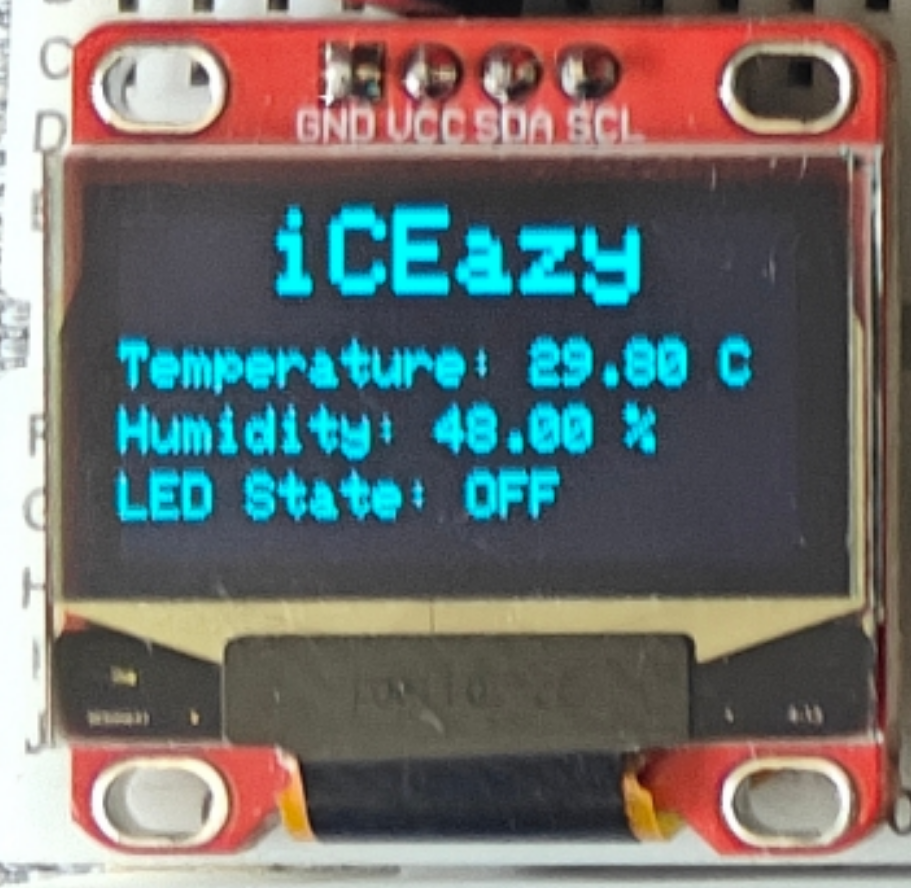

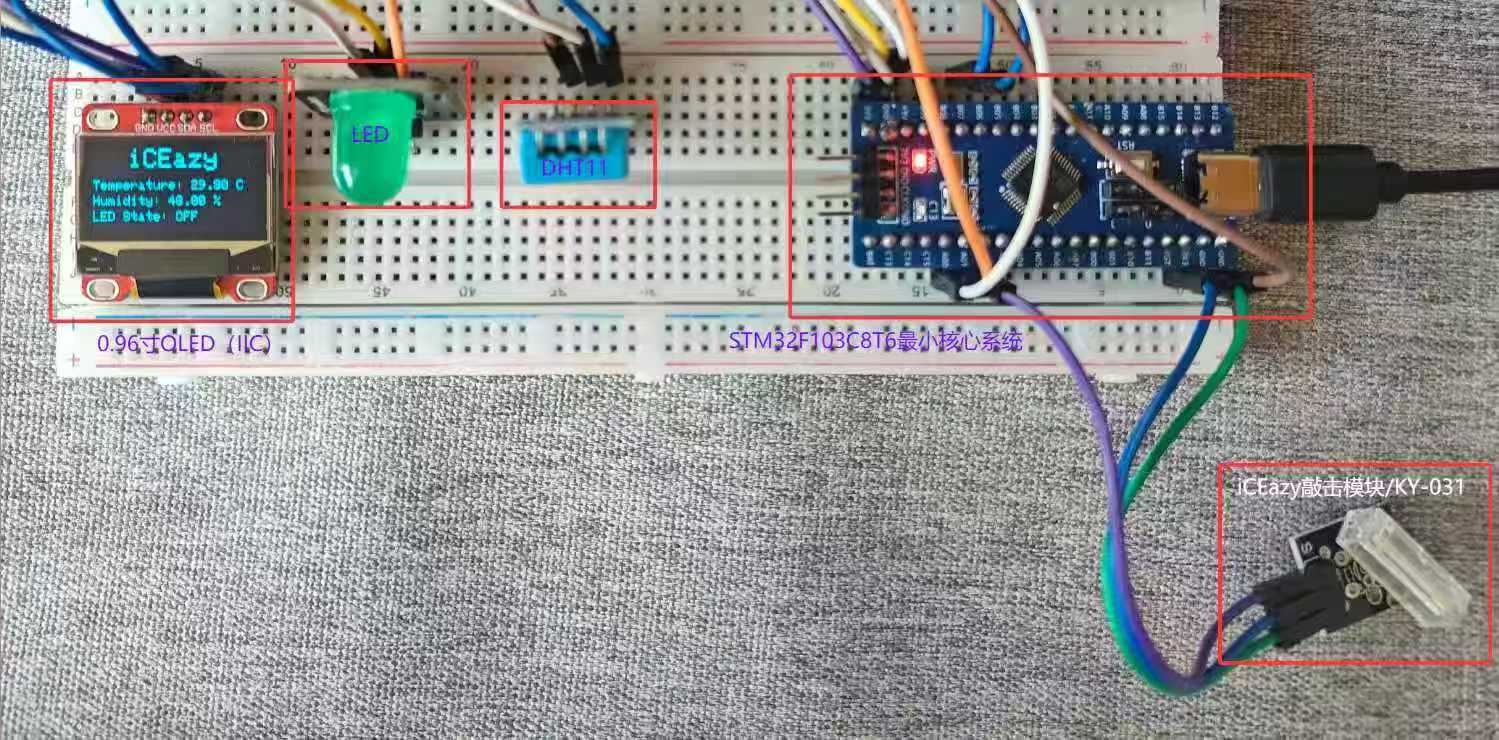

设备运行效果图
以上代码和项目设计仅供参考，实际实施时请根据具体硬件版本调整引脚配置和库版本。欢迎在评论区分享您的实现经验和改进建议！
