BFD简介

1.BFD:Bidirectional Forwarding Detection,双向转发检查

概述：毫秒级链路故障检查，通常结合三层协议（如静态路由、vrrp、 ospf、 BGP等）实现链路故障快速切换。

作用：① 检测二层非直连故障

            ② 加快三层协议收敛

底层基础配置略。

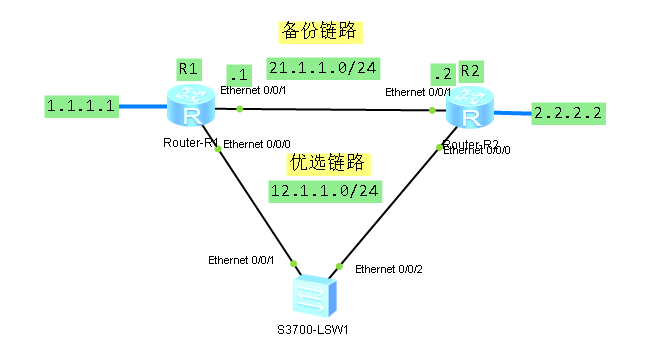

1.1静态路由调用BFD

R1:

ip route-static 2.2.2.0 255.255.255.0 12.1.1.2 preference 50
将路由优先级改为50 设置为优选路径
ip route-static 2.2.2.0 255.255.255.0 21.1.1.2

R2:

ip route-static 1.1.1.0 255.255.255.0 12.1.1.1 preference 50
ip route-static 1.1.1.0 255.255.255.0 21.1.1.1

ping -a 1.1.1.1 2.2.2.2 以1.1.1.1 为源地址ping 2.2.2.2

配置静态bfd：

R1：

bfd 全局使能bfd
q
bfd aa bind peer-ip 12.1.1.2 source-ip 12.1.1.1
discriminator local 1 本地标识 两台路由器的标识需要互为对
称
discriminator remote 2
commit 确认提交配置
ip route-static 2.2.2.0 255.255.255.0 12.1.1.2 preference 50 track bfd-session aa

R2:

bfd
quit
bfd aa bind peer-ip 12.1.1.1 source-ip 12.1.1.2
discriminator local 2
discriminator remote 1
commit
ip route-static 1.1.1.0 255.255.255.0 12.1.1.1 preference 50 track bfd-session aa

调试命令：

1.2动态BFD：（static-auto） 动态协商标识

R1:

bfd tt bind peer-ip 12.1.1.2 source-ip 12.1.1.1 auto
commit
ip route-static 2.2.2.0 255.255.255.0 12.1.1.2 preference 50 track bfd-session tt

R2:

bfd tt bind peer-ip 12.1.1.1 source-ip 12.1.1.2 auto
commit
ip route-static 1.1.1.0 255.255.255.0 12.1.1.1 preference 50 track bfd-session tt

1.3动态BFD： ospf 调用BFD 加快收敛

bfd
ospf 1
bfd all-interfaces enable
dis bfd session dynamic

R1:

bfd
ospf 1
bfd all-interfaces enable 所有位于ospf 的接口全部启用
area 0.0.0.0
network 12.1.1.0 0.0.0.255
network 1.1.1.0 0.0.0.255

R2:

bfd
ospf 1
bfd all-interfaces enable
area 0.0.0.0
network 12.1.1.0 0.0.0.255
network 2.2.2.0 0.0.0.255

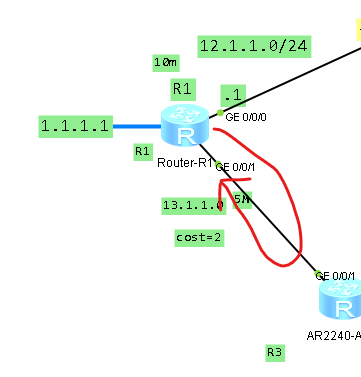

1.4bfd 单臂回声：one arm echo

bfd
bfd 1 bind peer-ip 13.1.1.3 interface GigabitEthernet0/0/1 source-ip 12.1.1.1 one-
arm-echo
discriminator local 100
commit

注意：

source-ip 12.1.1.1 是BFD报文的源地址

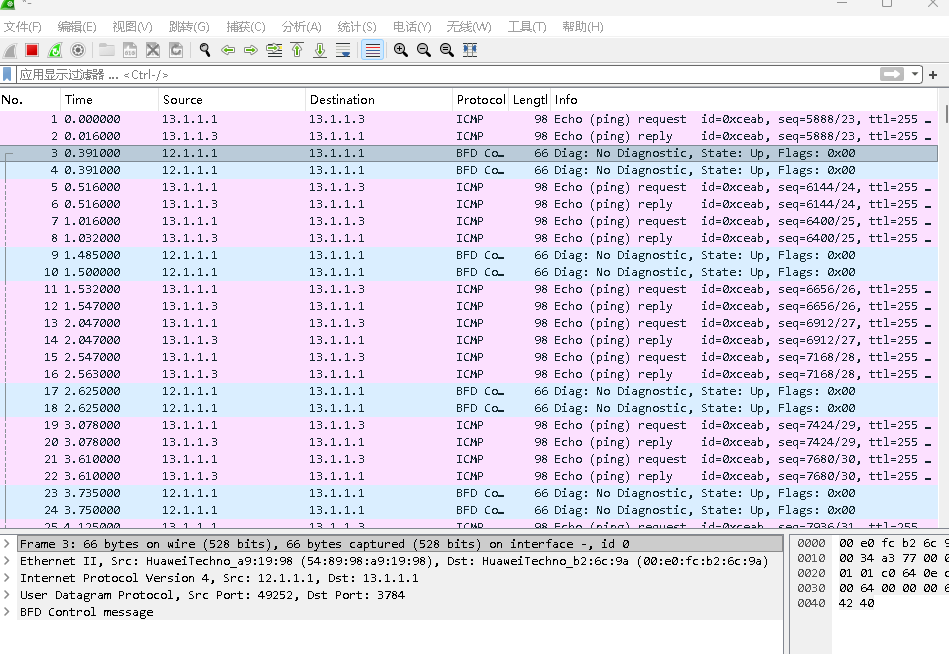

interface gi0/0/1    bfd单臂回声报文的目的地址即13.1.1.1（如下图抓包）通常为出接 口。

peer-ip 13.1.1.3 对端地址 bfd需要依靠该地址探测对方的mac地址 同时作为建立bfd 会话使用见下图（并不用作bfd报文目标地址）

ip route-static 0.0.0.0 0.0.0.0 12.1.1.2 preference 50 track bfd-session 1

[R1]display bfd session  all  verbose
