学习 Android (十六) 学习 OpenCV (一)

在前几个章节中，我们对 NDK 相关的开发有了一定的了解，所谓磨刀不误砍柴工，有了这些基础的知识储备之后，我们可以来简单上手一下 OpenCV 相关的知识，接下来跟随作者一起来学习吧：

• 什么是 OpenCV ？

• 搭建 OpenCV Android SDK 环境

• Mat 类详解

---

1. 什么是 OpenCV？

OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉和机器学习软件库，由英特尔（Intel）于 1999 年首次发布，现由开源社区维护。它提供了丰富的工具和算法，用于处理图像和视频数据，广泛应用于图像处理、物体检测、人脸识别、增强现实（AR）、自动驾驶、医学影像分析等领域。

1.1 OpenCV 的核心特点

• 跨平台支持：

  • 支持 Windows、Linux、macOS、Android 和 ios。

  • 提供 C++、Python、Java 等语言的接口。

• 丰富的功能模块：

  • 图像处理（滤波、边缘检测、色彩空间转换等）

  • 特做检测（SIFT、SURF、ORB、角色检测）

  • 目标检测（Haar 级联、YOLD、SSD）

  • 机器学习（SVM、KNN、神经网络）

  • 摄像头标定与 3D 重建

  • 视频分析（光流、背景减除）

• 高性能优化：

  • 底层使用 C/C++ 编写、支持多线程和 GPU 加速（如 CUDA、OpenCL）。

  • 提供预训练模型（如 DNN 模块支持 TensorFlow、PyTorch 模型）。

• 开源免费：

  • 基于 BSD 许可证，可自由用于商业和研究用途。

1.2 OpenCV 的典型应用场景

领域	应用示例
人脸识别	人脸检测、表情分析、活体检测（如手机解锁）
自动驾驶	车道检测、交通标志识别、行人检测
医学影像	肿瘤检测、X 光分析、显微镜图像处理
工业检测	缺陷检测、二维码识别、物体测量
增强现实（AR）	虚拟贴纸、3D 物体叠加（如 Snapchat 滤镜）
机器人	SLAM（同步定位与地图构建）、避障

1.3 OpenCV 的架构

• 核心模块（Core）

  • 基础数据结构（如 Mat 存储图像矩阵）。

  • 数学运算、文件 I/O。

• Imgproc（图像处理）

  • 滤波（高斯模糊、中值滤波）、边缘检测（Canny）、几何变换（旋转、缩放）。

• HighGUI（图形界面）

  • 显示图像、视频捕获、滑动条交互。

• DNN（深度学习）

  • 支持加载 TensorFlow、PyTorch 模型进行推理。

• Calib3d（相机标定）

  • 相机畸变校正、3D 重建。

---

2. 搭建 OpenCV Android SDK

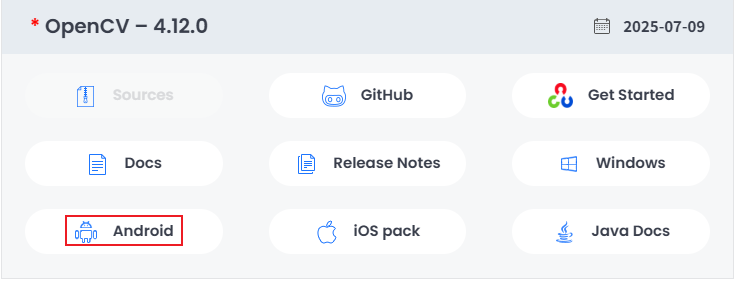

在对 OpenCV 有了初步的了解之后，我们开始进行 Android 相关的 SDK 搭建，我们可以从官方下载 OpenCV Android SDK 包 Releases - OpenCV，这里作者选择了最新的 OpenCV - 4.12.0 Android 的包

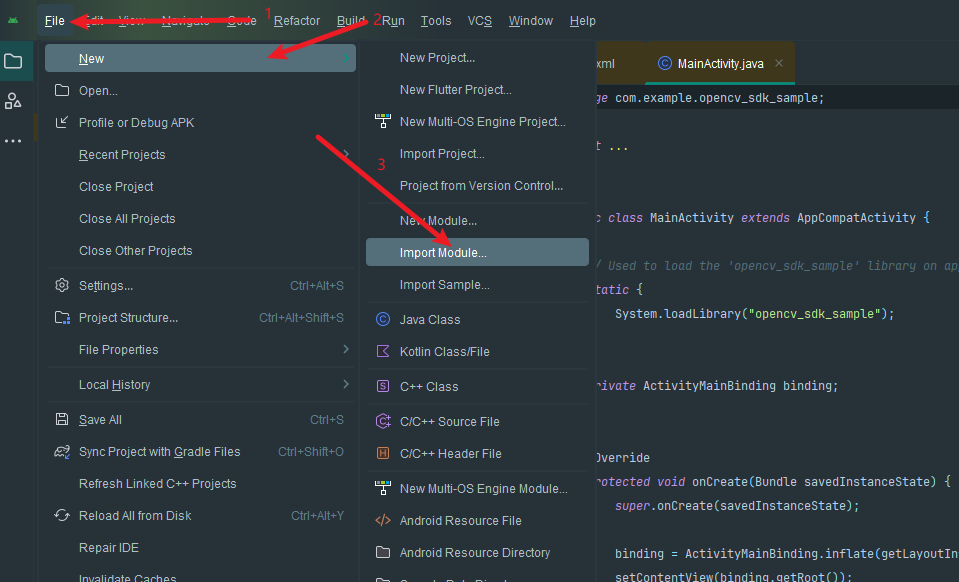

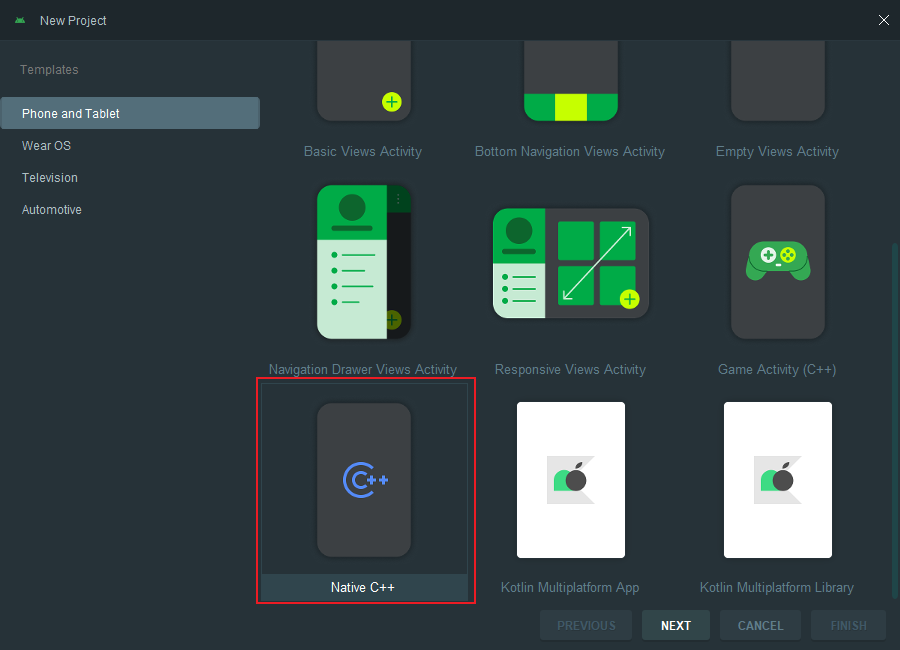

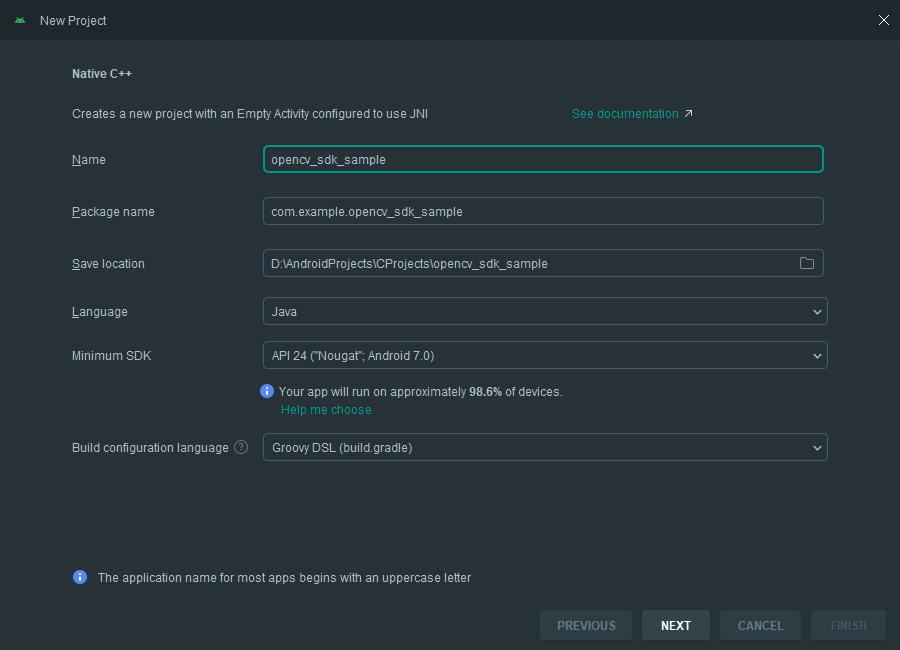

将下载好的压缩包解压至自己的目录下，然后我们在 Android Studio 中进行操作，File -> New Project -> Native C++

至此我们创建一个了 Andorid Native 项目，因为从官方下载的 Android SDK 包中，提供给我的是 .a 静态库，而不是 .so 动态库，不过这都无所谓，对目前我们来说，只是去了解一下 OpenCV 而已，之后作者进行处理交叉编译获取到 .so 文件的，所以我现在就直接导入我们下载的文件中的 SDK 模块至项目中

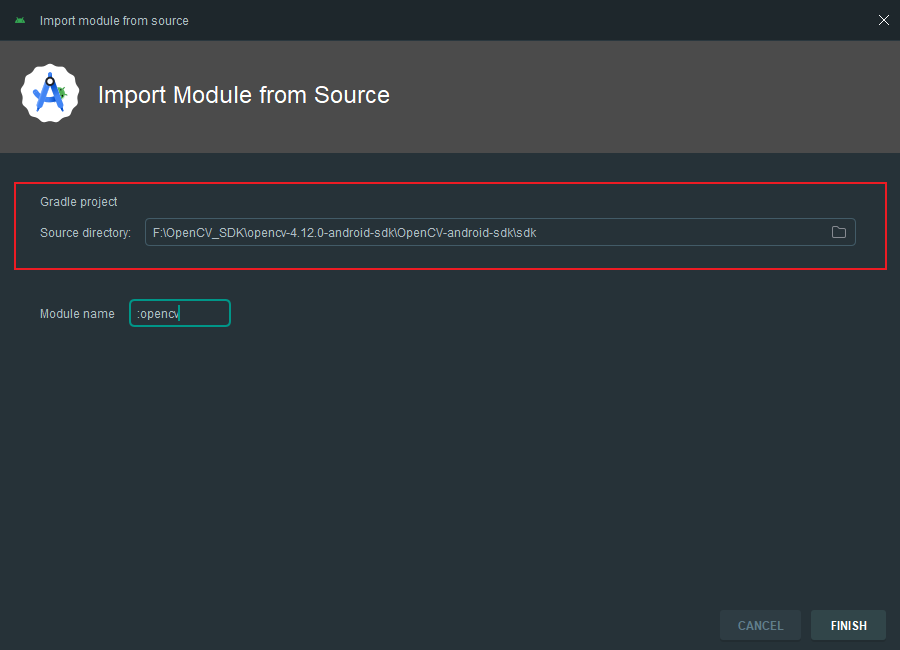

选择下载后解压的目录至 sdk 目录下，这里作者的目录是 F:\OpenCV_SDK\opencv-4.12.0-android-sdk\OpenCV-android-sdk\sdk，读者根据自己的来替换

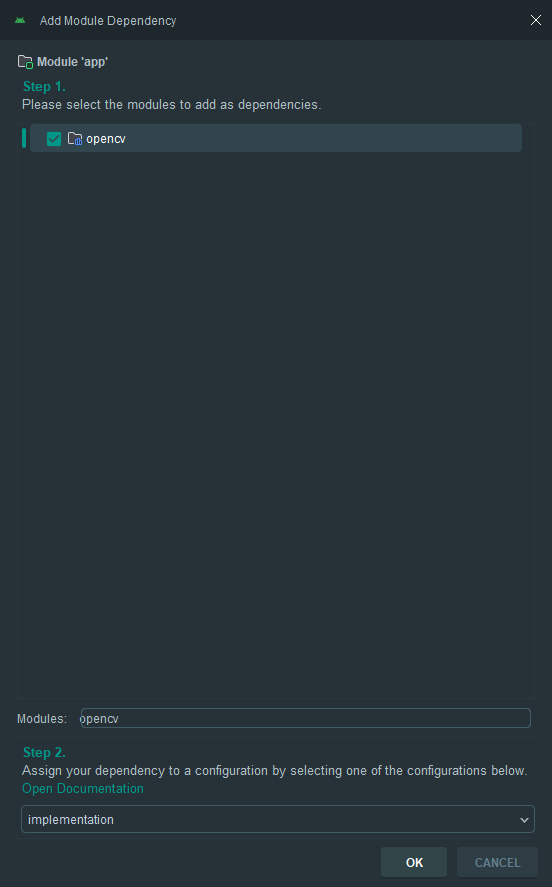

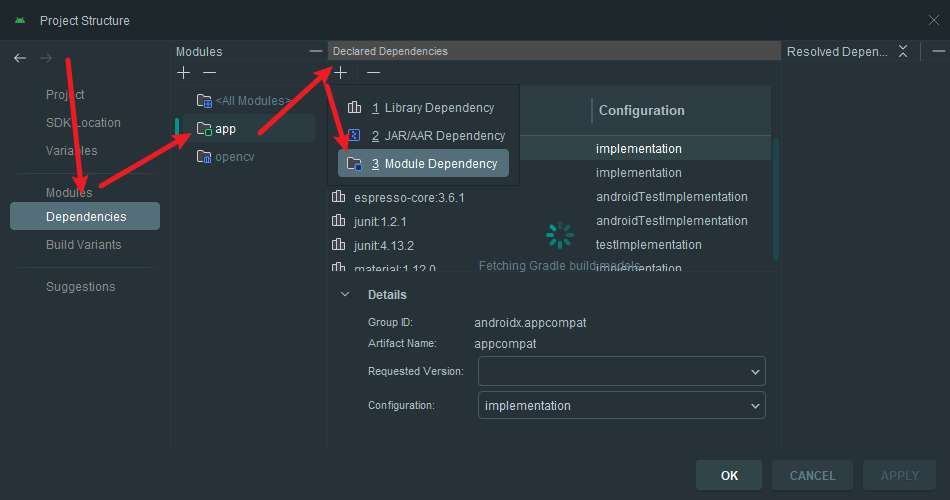

点击 FINISH，会卡顿一会，等待模块的导入即可，接下来我们将添加的 OpenCV 模块添加到我们的 app 模块中

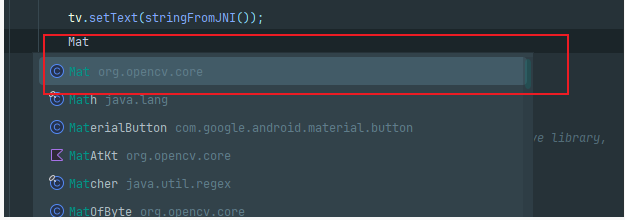

点击ok即可，完成添加，在 MainActivity 代码中尝试是否有 opencv 相关的库

有就说明我们添加成功，至此，OpenCV 的 Android SDK 环境就已经搭建好了，接下来我们将了解并学习 OpenCV 的基础操作

---

3. Mat 类详解

在Android OpenCV SDK中，Mat类是用于存储图像数据的核心数据结构。理解 Mat 是高效使用 OpenCV 的关键。

3.1 Mat 类概述

1. 定义：

   Mat 是一个智能指针类，用于存储 n 维的矩阵（数组），特别适合存储和处理图像数据，所以 Mat 类也用于表示图像，支持多种数据类型和通道数。它是 OpenCV 中最基本的数据结构之一。

2. 构造函数：

   import org.opencv.core.CvType;
   import org.opencv.core.Mat;// 空构造函数
   Mat emptyMat = new Mat();// 创建指定大小的矩阵
   Mat mat480x640 = new Mat(480, 640, CvType.CV_8UC3); // 480行，640列，8位无符号3通道// 从文件加载图像
   Mat redMat = Imgcodecs.imread("path/to/image.jpg");


3. 数据类型：

   Mat支持多种数据类型

   数据类型	描述	范围	示例
   CV_8U	8位无符号整数	0-255	CvType.CV_8UC1 (灰度图)
   CV_8S	8位有符号整数	-128-127	很少使用
   CV_16U	16位无符号整数	0-65535	深度图像
   CV_16S	16位有符号整数	-32768-32767	梯度图像
   CV_32S	32位有符号整数		标签图
   CV_32F	32位浮点数		处理中间结果
   CV_64F	64位浮点数		高精度计算

4. 通道数：

   Mat可以有不同的通道数，例如：

   • CV_8UC1 单通道：灰度图像
   • CV_8UC3 三通道：彩色图像（如BGR）
   • CV_8UC4 四通道：带Alpha通道的图像（如BGRA）

3.2 Mat 属性和方法

1. 基本属性

   Mat image = new Mat(480, 640, CvType.CV_8UC3);int rows = image.rows();     // 480
   int cols = image.cols();     // 640
   int channels = image.channels(); // 3
   int depth = image.depth();   // CvType.CV_8U
   int type = image.type();     // CvType.CV_8UC3
   long total = image.total();  // 480 * 640 = 307200
   boolean empty = image.empty(); // 是否为空


2. 方法

   方法名	描述
   Mat() / Mat(rows, cols, type) 等	不同构造函数，用于创建空 Mat 或指定大小和类型的矩阵
   clone()	深拷贝 Mat，包括数据内容
   copyTo(Mat dst) / copyTo(Mat dst, Mat mask)	将 Mat 数据拷贝到另一个 Mat 或指定掩码区域
   convertTo(Mat m, int rtype, double alpha=..., double beta=...)	数据类型转换，并可进行线性变换
   create(rows, cols, type) / create(Size size, type)	重新分配 Mat 内存，如果已有空间可复用
   release()	释放 Mat 内部数据（引用计数机制）
   empty()	判断 Mat 是否为空（未分配数据）
   rows() / cols() / channels() / type() / depth()	获取 Mat 的基本属性，如大小、通道数、类型、深度等
   total()	Mat 中元素总数（行×列）
   size() / size(int i)	获取 Mat 的尺寸信息（宽度、高度或多维信息）
   elemSize() / elemSize1()	返回每个元素占用的字节数（全部通道或单通道）
   step1() / step1(int i)	获取按元素计算的步长（列间隔）
   setTo(Scalar value, Mat mask)	设置所有或掩码部分的像素值
   get(...) / put(...)	获取或写入指定像素或通道数据（支持多种数据类型）
   reshape(int cn, int rows)	改变 Mat 的维度或通道数，不复制数据
   row(int y) / col(int x) / rowRange(...) / colRange(...) / submat(...)	获取子矩阵或区域，支持 ROI 操作
   diag(int d) / diag()	获取主对角线或指定对角元素生成的矩阵
   mul(Mat m, double scale=1) / dot(Mat m) / cross(Mat m)	元素乘法、点积、叉积等矩阵运算
   eye(rows, cols, type) / ones(...) / zeros(...)	创建特殊矩阵：单位、全一、全零
   push_back(...)	在 Mat 底部追加元素或另一个 Mat
   reshape(...)	更改通道或形状（与 reshape 同）
   dump() / toString()	文本形式输出 Mat 内容（调试专用）
   getNativeObjAddr()	获取本地 Mat 对象地址，用于 JNI 互操作

3. Mat 运算和算术运算实现

   • 矩阵加法

     通常的矩阵加法被定义在两个相同大小的矩阵。两个m×n矩阵A和B的和，标记为A+B，一样是个m×n矩阵，其内的各元素为其相对应元素相加后的值。例如：



   • 矩阵减法

     矩阵的减法，只要其大小相同的话。A-B内的各元素为其相对应元素相减后的值，且此矩阵会和A、B有相同大小。例如：

• 矩阵乘法

  1. 当矩阵A的列数（column）等于矩阵B的行数（row）时，A与B可以相乘。

  2. 矩阵C的行数等于矩阵A的行数，C的列数等于B的列数。

  3. 乘积C的第m行第n列的元素等于矩阵A的第m行的元素与矩阵B的第n列对应元素乘积之和。



示例

public class MainActivity extends AppCompatActivity {private ActivityMainBinding mBinding; // 视图绑定对象，用于访问布局中的控件private Mat bgr = new Mat();   // 存储BGR格式的Mat对象private Mat source = new Mat(); // 存储RGB格式的Mat对象static {System.loadLibrary("opencv_java4"); // 加载OpenCV的Java库}@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);mBinding = ActivityMainBinding.inflate(getLayoutInflater()); // 初始化视图绑定setContentView(mBinding.getRoot()); // 设置布局try {// 从资源文件中加载lena图片到bgr Mat对象（默认BGR格式）bgr = Utils.loadResource(this, R.drawable.lena);// 将图像转换为RGB图像，并保存到sourceImgproc.cvtColor(bgr, source, Imgproc.COLOR_BGR2RGB);// 在ivSource控件中显示原始图片（资源文件）mBinding.ivSource.setImageResource(R.drawable.lena);// 创建一个与source相同尺寸的Bitmap，用于显示MatBitmap bitmap = Bitmap.createBitmap(source.width(), source.height(), Bitmap.Config.ARGB_8888);// 将bgr Mat对象转换为BitmapUtils.matToBitmap(bgr, bitmap);// 在ivBgr控件中显示转换后的BitmapmBinding.ivBgr.setImageBitmap(bitmap);} catch (IOException e) {throw new RuntimeException(e); // 图片加载失败时抛出运行时异常}// 为各个按钮绑定点击事件，调用对应的图像处理方法mBinding.bitwiseNot.setOnClickListener(view -> bitwiseNot(source));mBinding.bitwiseAnd.setOnClickListener(view -> bitwiseAnd(source, bgr));mBinding.bitwiseOr.setOnClickListener(view -> bitwiseOr(source, bgr));mBinding.bitwiseXor.setOnClickListener(view -> bitwiseXor(source, bgr));mBinding.add.setOnClickListener(view -> add(source, bgr));mBinding.subtract.setOnClickListener(view -> subtract(source, bgr));mBinding.multiply.setOnClickListener(view -> multiply(source, bgr));mBinding.divide.setOnClickListener(view -> divide(source, bgr));}/*** 将处理结果Mat转换为Bitmap并显示到ivResult*/private void showResult(Mat dst) {Bitmap bitmap = Bitmap.createBitmap(dst.width(), dst.height(), Bitmap.Config.ARGB_8888);Utils.matToBitmap(dst, bitmap);mBinding.ivResult.setImageBitmap(bitmap);}/*** 按位取反操作*/private void bitwiseNot(Mat source) {Mat dst = new Mat();Core.bitwise_not(source, dst);showResult(dst);dst.release(); // 释放内存}/*** 按位与操作*/private void bitwiseAnd(Mat source, Mat attach) {Mat dst = new Mat();Core.bitwise_and(source, attach, dst);showResult(dst);dst.release();}/*** 按位或操作*/private void bitwiseOr(Mat source, Mat attach) {Mat dst = new Mat();Core.bitwise_or(source, attach, dst);showResult(dst);dst.release();}/*** 按位异或操作*/private void bitwiseXor(Mat source, Mat attach) {Mat dst = new Mat();Core.bitwise_xor(source, attach, dst);showResult(dst);dst.release();}/*** 图像加法*/private void add(Mat source, Mat attach) {Mat dst = new Mat();Core.add(source, attach, dst);showResult(dst);dst.release();}/*** 图像减法*/private void subtract(Mat source, Mat attach) {Mat dst = new Mat();Core.subtract(source, attach, dst);showResult(dst);dst.release();}/*** 图像乘法*/private void multiply(Mat source, Mat attach) {Mat dst = new Mat();Core.multiply(source, attach, dst);showResult(dst);dst.release();}/*** 图像除法（额外缩放系数为50.0，通道不变）*/private void divide(Mat source, Mat attach) {Mat dst = new Mat();Core.divide(source, attach, dst, 50.0, -1); // 参数：src1, src2, dst, scale, dtypeCore.convertScaleAbs(dst, dst); // 转换为8位无符号整型并取绝对值showResult(dst);dst.release();}}

原图与 Mat 默认处理图

按位非

按位与

按位或

按位异或

矩阵加法

矩阵减法

矩阵乘法

矩阵除法

4. Imgproc 类详解

在Android OpenCV中，Imgproc类是一个非常重要的工具，专门用于图像处理。它提供了多种功能，包括图像转换、滤波、边缘检测、形态学操作等。以下是对Imgproc类的详细讲解：

4.1 模块概述

Imgproc（Image Processing Module）模块包含：

• 图像滤波与平滑

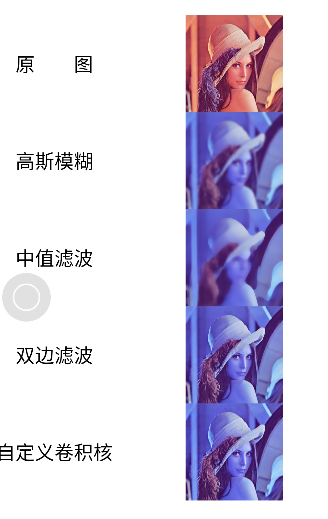

  // 高斯模糊
  Imgproc.GaussianBlur(src, dst, new Size(5, 5), 0);// 中值滤波
  Imgproc.medianBlur(src, dst, 5);// 双边滤波（保边去噪）
  Imgproc.bilateralFilter(src, dst, 9, 75, 75);// 自定义卷积核
  Mat kernel = Imgproc.getGaussianKernel(5, 1.5);
  Imgproc.filter2D(src, dst, -1, kernel);


• 几何变换

  // 图像缩放
  Imgproc.resize(src, dst, new Size(width*0.5, height*0.5));// 图像旋转
  Mat rotMat = Imgproc.getRotationMatrix2D(new Point(width/2, height/2), 45, 1.0);
  Imgproc.warpAffine(src, dst, rotMat, src.size());// 透视变换
  Mat perspectiveMat = Imgproc.getPerspectiveTransform(srcPoints, dstPoints);
  Imgproc.warpPerspective(src, dst, perspectiveMat, src.size());

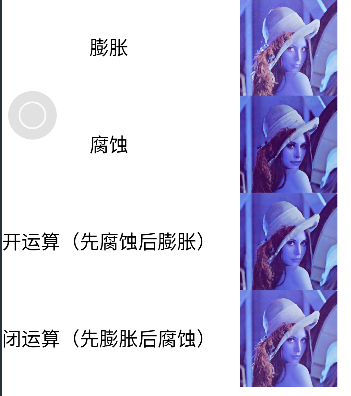

• 形态学操作

  // 创建结构元素
  Mat kernel = Imgproc.getStructuringElement(Imgproc.MORPH_RECT, new Size(5,5));// 膨胀
  Imgproc.dilate(src, dst, kernel);// 腐蚀
  Imgproc.erode(src, dst, kernel);// 开运算（先腐蚀后膨胀）
  Imgproc.morphologyEx(src, dst, Imgproc.MORPH_OPEN, kernel);// 闭运算（先膨胀后腐蚀）
  Imgproc.morphologyEx(src, dst, Imgproc.MORPH_CLOSE, kernel);

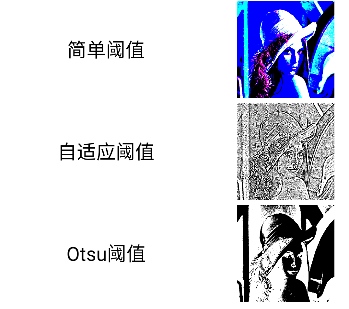

• 阈值处理

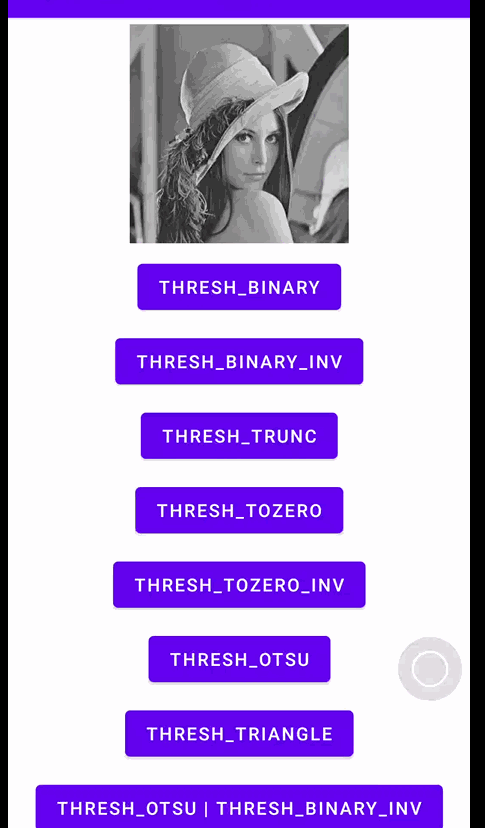

  // 简单阈值
  Imgproc.threshold(src, dst, 127, 255, Imgproc.THRESH_BINARY);// 自适应阈值
  Imgproc.adaptiveThreshold(src, dst, 255, Imgproc.ADAPTIVE_THRESH_GAUSSIAN_C, Imgproc.THRESH_BINARY, 11, 2);// Otsu阈值
  Imgproc.threshold(src, dst, 0, 255, Imgproc.THRESH_BINARY | Imgproc.THRESH_OTSU);

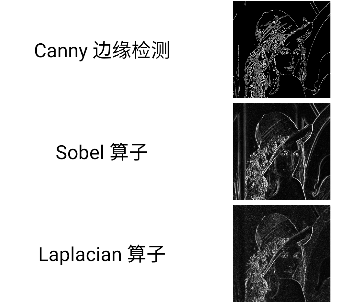

• 边缘检测

  // Canny边缘检测
  Imgproc.Canny(src, edges, 50, 150);
  55
  // Sobel算子
  Mat gradX = new Mat();
  Imgproc.Sobel(src, gradX, CvType.CV_16S, 1, 0, 3);
  Core.convertScaleAbs(gradX, gradX);// Laplacian算子
  Mat laplacian = new Mat();
  Imgproc.Laplacian(src, laplacian, CvType.CV_16S, 3);
  Core.convertScaleAbs(laplacian, laplacian);




• 轮廓分析

  List<MatOfPoint> contours = new ArrayList<>();
  Mat hierarchy = new Mat();// 查找轮廓
  Imgproc.findContours(binaryImage, contours, hierarchy, Imgproc.RETR_TREE, Imgproc.CHAIN_APPROX_SIMPLE);// 绘制轮廓
  Mat drawing = Mat.zeros(binaryImage.size(), CvType.CV_8UC3);
  for (int i = 0; i < contours.size(); i++) {Scalar color = new Scalar(0, 255, 0);Imgproc.drawContours(drawing, contours, i, color, 2);
  }// 轮廓近似
  MatOfPoint2f approxCurve = new MatOfPoint2f();
  for (MatOfPoint contour : contours) {MatOfPoint2f contour2f = new MatOfPoint2f(contour.toArray());double epsilon = 0.02 * Imgproc.arcLength(contour2f, true);Imgproc.approxPolyDP(contour2f, approxCurve, epsilon, true);
  }

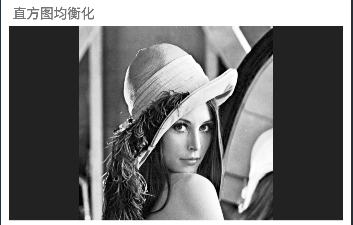

• 直方图处理

  // 计算直方图
  List<Mat> images = new ArrayList<>();
  images.add(src);
  MatOfInt channels = new MatOfInt(0); // 通道0
  Mat hist = new Mat();
  MatOfInt histSize = new MatOfInt(256);
  MatOfFloat ranges = new MatOfFloat(0, 256);
  Imgproc.calcHist(images, channels, new Mat(), hist, histSize, ranges);// 直方图均衡化
  Mat gray = new Mat();
  Imgproc.cvtColor(src, gray, Imgproc.COLOR_BGR2GRAY);
  Mat equalized = new Mat();
  Imgproc.equalizeHist(gray, equalized);


• 霍夫变换

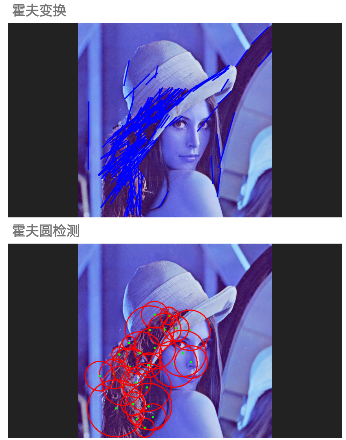

  // 霍夫直线检测
  Mat lines = new Mat();
  Imgproc.HoughLinesP(edges, lines, 1, Math.PI/180, 50, 50, 10);// 绘制检测到的直线
  for (int i = 0; i < lines.rows(); i++) {double[] data = lines.get(i, 0);double x1 = data[0], y1 = data[1], x2 = data[2], y2 = data[3];Imgproc.line(dst, new Point(x1, y1), new Point(x2, y2), new Scalar(0, 0, 255), 3);
  }// 霍夫圆检测
  Mat circles = new Mat();
  Imgproc.HoughCircles(edges, circles, Imgproc.HOUGH_GRADIENT, 1, 30, 100, 30, 10, 100);

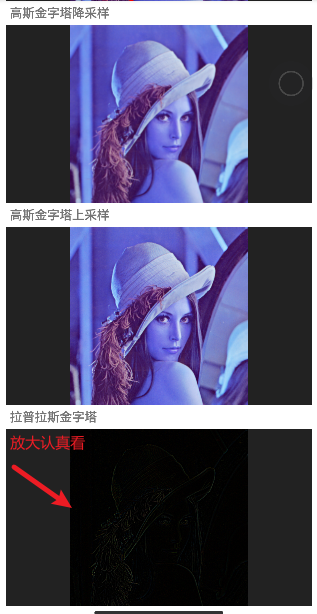

• 图像金字塔等

  // 高斯金字塔降采样
  Mat down = new Mat();
  Imgproc.pyrDown(src, down);// 高斯金字塔上采样
  Mat up = new Mat();
  Imgproc.pyrUp(down, up);// 拉普拉斯金字塔
  Mat downUp = new Mat();
  Imgproc.pyrUp(down, downUp);
  Mat laplacian = new Mat();
  Core.subtract(src, downUp, laplacian);


Imgproc类是进行图像处理的核心工具，提供了丰富的功能来进行图像转换、滤波、边缘检测、形态学操作等。掌握这些方法将帮助我们在Android OpenCV中高效处理图像数据。由于篇幅问题，这里不进行全部模块的详细讲解，这里就讲解一下各个模块的简单的示例，在之后的文章中我们在分别对模块进行单独的了解。

5. 亮度与对比度

亮度和对比度是图像处理和视觉表现中两个重要的概念。它们直接影响图像的质量和视觉效果。以下是对这两个概念的详细介绍。

5.1 亮度

5.1.1 定义

亮度是指图像中光的强度或明亮程度。它影响到图像的整体明暗程度。

5.1.2 影响因素

• 光源：光源的类型和强度会直接影响亮度

• 图像内容：图像中的颜色和纹理对亮度感知也有影响

5.1.3 调整亮度

• 增加亮度：使图像看起来更亮，可能会导致细节丢失，尤其是在高光区域。

• 降低亮度：使图像变暗，可能会导致细节丢失，尤其是在阴影区域。

5.1.4 应用场景

• 在照片编辑软件中，亮度调整通常用于改善图像的可视性和清晰度。

• 在视频制作中，亮度条左右帮助创造不同的氛围和情绪。

5.1.5 数学公式

g(x,y)=f(x,y)+β

• f(x,y)：原始图像像素值

• g(x,y)：输出图像像素值

• β：亮度调节参数（偏移量），可正可负

5.2 对比度

5.2.1 定义

对比度是指图像中最亮和最暗部分之间的差异。高对比度意味图像中有很强的明暗对比，而低对比度则表现为图像的亮度差异较小。

5.2.2 影响因素

• 色彩：鲜艳的颜色通常会增加对比度，而灰色或相似色的组合会降低对比度。

• 光照条件：光照的变化也会影响对比度的感知。

5.2.3 调整对比度

• 增加对比度：使亮部更亮、暗部更暗，增强图像的清晰度和层次感。

• 降低对比度：使图像亮度差异减少，图像看起来更加平坦，适合某些艺术效果。

5.2.4 应用场景

• 在摄影和图像处理中，通过调整对比度可以突出主要对象，使其更具吸引力。

• 在设计中，高对比度可以用于吸引注意力，而低对比度则适合柔和的视觉效果。

5.2.5 数学公式

g(x,y)=α⋅f(x,y)

α：对比度参数（缩放系数），一般 >0

• α>1：对比度增强

• 0<α<1：对比度降低

5.3 亮度与对比度的关系

• 相辅相成：亮度和对比度往往是相互影响的。调整亮度可能会影响对比度，反之亦然。

• 视觉效果：适当的亮度和对比度调整可以极大改善图像的视觉效果，增加细节的可见性。

• 结合公式：在 OpenCV 中，通常同时调节亮度和对比度：

  g(x,y)=α⋅f(x,y)+β

  • α：对比度控制（缩放因子）

  • β：亮度控制（偏移量）

5.4 示例

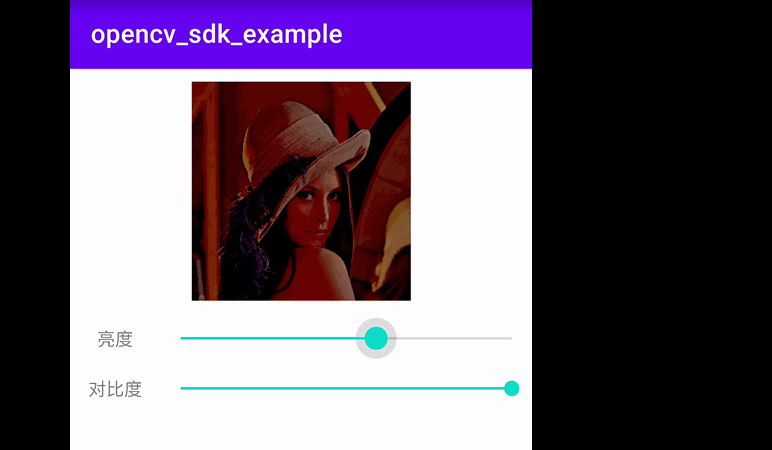

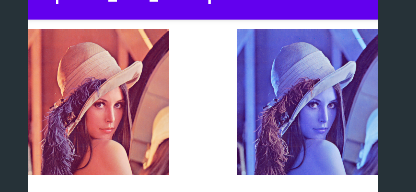

这里我是实现一个滑动调整图片亮度和对比度的示例 Demo，我们知道，同时调节亮度和对比度的公式实际上是 对比度控制（缩放因子）先和原始图像像素值相乘，然后再加上亮度控制（偏移量）

布局代码就不是提供了，直接上代码

public class ContrastBrightnessActivity extends AppCompatActivity {// 视图绑定private ActivityContrastBrightnessBinding mBinding;// 加载 OpenCV 本地库static {System.loadLibrary("opencv_java4");}// 存储图像的 Mat 对象private Mat source;// 存储原始亮度、当前亮度和对比度的变量private double originBrightness = 0.0;private double brightness = 0.0;private double contrast = 100.0;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);// 使用视图绑定来膨胀布局mBinding = ActivityContrastBrightnessBinding.inflate(getLayoutInflater());setContentView(mBinding.getRoot());try {// 从资源中加载源图像Mat bgr = Utils.loadResource(this, R.drawable.lena);// 将图像转换为灰度 Matsource = new Mat();Imgproc.cvtColor(bgr, source, Imgproc.COLOR_BGR2RGB);// 从 Mat 创建 Bitmap，并设置到 ImageViewBitmap bitmap = Bitmap.createBitmap(source.width(), source.height(), Bitmap.Config.ARGB_8888);Utils.matToBitmap(source, bitmap);mBinding.ivSource.setImageBitmap(bitmap);// 计算图像的原始亮度originBrightness = Core.mean(source).val[0];mBinding.sbBrightness.setProgress((int) originBrightness);// 设置亮度 SeekBar 的监听器mBinding.sbBrightness.setOnSeekBarChangeListener(new SeekBar.OnSeekBarChangeListener() {@Overridepublic void onProgressChanged(SeekBar seekBar, int progress, boolean fromUser) {// 更新亮度值并调整图像brightness = progress;adjustBrightnessContrast();}@Overridepublic void onStartTrackingTouch(SeekBar seekBar) {// 开始滑动时无需操作}@Overridepublic void onStopTrackingTouch(SeekBar seekBar) {// 停止滑动时无需操作}});} catch (IOException e) {// 处理加载资源时可能出现的 IOExceptionthrow new RuntimeException(e);}// 初始化对比度 SeekBarmBinding.sbContrast.setProgress(100);mBinding.sbContrast.setOnSeekBarChangeListener(new SeekBar.OnSeekBarChangeListener() {@Overridepublic void onProgressChanged(SeekBar seekBar, int progress, boolean fromUser) {// 更新对比度值并调整图像contrast = progress;adjustBrightnessContrast();}@Overridepublic void onStartTrackingTouch(SeekBar seekBar) {// 开始滑动时无需操作}@Overridepublic void onStopTrackingTouch(SeekBar seekBar) {// 停止滑动时无需操作}});}@Overrideprotected void onDestroy() {// 释放 Mat 资源以防止内存泄漏source.release();super.onDestroy();}private void adjustBrightnessContrast() {// 创建一个新的 Mat 用于最终输出Mat dst = new Mat();source.convertTo(dst, -1, contrast / 100, brightness - originBrightness);// 从最终 Mat 创建 Bitmap 并设置到 ImageViewBitmap bitmap = Bitmap.createBitmap(dst.cols(), dst.rows(), Bitmap.Config.ARGB_8888);Utils.matToBitmap(dst, bitmap);mBinding.ivSource.setImageBitmap(bitmap);// 释放中间的 Mat 以释放内存dst.release();}
}

6. 颜色模型及转换

6.1 基础总览

• OpenCV 默认是 BGR （不是 RGB） ，Utils.loadResource/Imgcodecs.imread 得到的 3 通道图一般是 CV_8UC3(B,G,R)，带透明通道是 BGRA。

• 常用 API

  • 颜色空间转换：Imgproc.cvtColor(src, dst, code)

  • 拆分/合并通道：Core.split(mat, mats) / Core.merge(mats, mat)

  • 通道重排：Core.mixChannels(srcMats, dstMats, fromTo)

  • 区间阈值（颜色分割）：Core.inRange(hsv, lower, upper, mask)

• 数据类型与范围（8 位 vs 浮点）

  • CV_8U：每通道 0–255

  • CV_32F/64F：通常归一化到 0–1（部分颜色空间如 HSV 的 H 通道会用角度制 0–360）

6.2 常用颜色空间与范围

6.2.1 BGR / RGB / BGRA

• 含义：设备/显示友好的颜色空间。OpenCV 默认用 BGR。

• 范围（8位）：B,G,R ∈ [0,255]（BGRA 多一个 A∈[0,255]）

• 常用转换：

  • COLOR_BGR2RGB, COLOR_BGR2GRAY, COLOR_BGRA2BGR, COLOR_BGR2HSV, …

6.2.2 GRAY (灰度)

• 含义：亮度通道（近似人眼明暗感知）。

• 范围（8位）：Y ∈ [0,255]

• 用途：阈值、边缘、角点等传统 CV 算法的前置处理。
  Imgproc.cvtColor(src, gray, COLOR_BGR2GRAY)

6.2.3 HSV / HLS

• 含义：把颜色拆成色调(H)、饱和度(S) 和 亮度/明度(V/L)。对光照变化更稳。

• 范围：

  • 8位 HSV/HLS：H ∈ [0,179]（不是 360！），S,V/L ∈ [0,255]

  • 浮点 HSV/HLS：H ∈ [0,360]，S,V/L ∈ [0,1]

• 用途：颜色分割（如检测红色/绿色物体）、颜色跟踪。

• 转换：COLOR_BGR2HSV, COLOR_BGR2HLS

6.2.4 YCrCb (YCbCr)

• 含义：Y 为亮度（luma），Cr/Cb 为色度（红差/蓝差）。图像/视频压缩常用。

• 范围（8位）：Y,Cr,Cb 一般按 0–255 表示（中性色度 ≈ 128）。
  （JPEG/视频存储可能使用“缩放范围”，但在 OpenCV 中通常是全幅 0–255 表示）

• 用途：肤色检测、受光照影响较小的颜色阈值。

• 转换：COLOR_BGR2YCrCb

6.2.5 YUV (以及相机 NV21 / I420 / YV12 等)

• 含义：Y + UV 色度，移动端相机常见 YUV420 采样（NV21 等）。

• 转换（示例）：

  • COLOR_YUV2BGR_NV21, COLOR_YUV2RGB_NV21

• 用途：Camera 预览帧到 BGR/RGB 的实时转换。

6.2.6 CLE Lab / Luv / XYZ

• 含义：感知均匀的颜色空间，Lab 的 L* 接近人眼亮度感觉，a*, b* 为对手色轴。

• 范围：

  • 8位 Lab：L ∈ [0,255]（OpenCV 把真实 L∈[0,100]缩放到 0–255），a,b 以 128 为中性（即 a=0→128，b*=0→128）

  • 浮点 Lab：L* ∈ [0,100]，a*,b* 约在 [-127,127]

• 用途：亮度/颜色分离增强（只在 L* 做锐化/对比度增强），颜色转移等。

• 转换：COLOR_BGR2Lab, COLOR_BGR2Luv, COLOR_BGR2XYZ（默认为 D65 白点）

6.2.7 CMYK (说明)

OpenCV 没有直接的 CMYK 图像类型；若需处理印刷流程的 CMYK/ICC，需要借助其他库（如 LittleCMS）或自写公式做近似转换。

6.2.8 Bayer / RAW (说明)

传感器马赛克数据 → cvtColor 的 Bayer 代码：COLOR_BayerBG2BGR 等。

6.2.9 速查表

颜色空间	通道含义	8位范围	典型用途	转换代码
BGR	B,G,R	0–255	显示、绘制、通用	COLOR_BGR2…
GRAY	Y	0–255	阈值、边缘	COLOR_BGR2GRAY
HSV	H,S,V	H:0–179; S,V:0–255	颜色分割/追踪	COLOR_BGR2HSV
HLS	H,L,S	H:0–179; L,S:0–255	颜色分割（亮度分离）	COLOR_BGR2HLS
YCrCb	Y,Cr,Cb	0–255（Cr/Cb≈128为中性）	肤色、压缩域处理	COLOR_BGR2YCrCb
Lab	L,a,b	L:0–255; a,b:0–255（128为中性）	感知均匀处理、增强	COLOR_BGR2Lab

6.2.10 示例

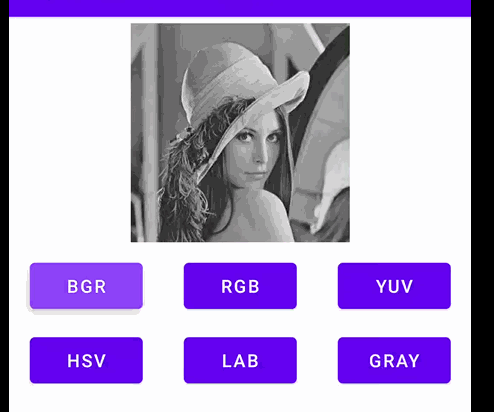

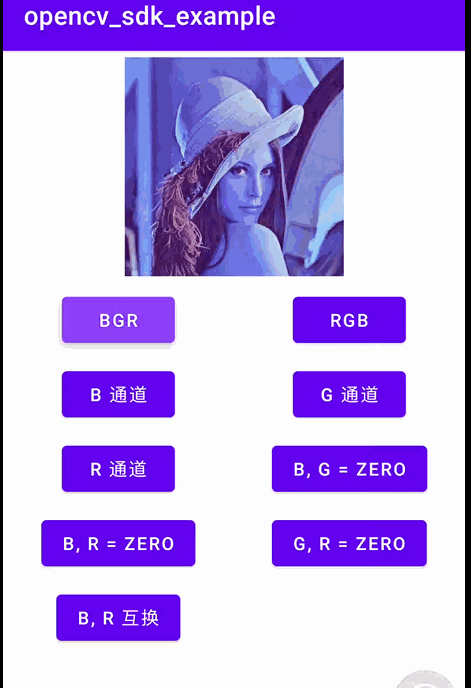

示例 Demo 可以让我们对各个颜色空间的效果有着根据直观的认知，这里只提供实现代码，布局不提供

public class ColorTransferActivity extends AppCompatActivity {private ActivityColorTransferBinding mBinding;static {System.loadLibrary("opencv_java4");}private Mat mBgr;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);mBinding = ActivityColorTransferBinding.inflate(getLayoutInflater());setContentView(mBinding.getRoot());try {mBgr = Utils.loadResource(this, R.drawable.lena);showMat(mBgr);} catch (IOException e) {throw new RuntimeException(e);}mBinding.btnBgr.setOnClickListener(view -> {showMat(mBgr);});mBinding.btnRgb.setOnClickListener(view -> {Mat rgb = new Mat();Imgproc.cvtColor(mBgr, rgb, Imgproc.COLOR_RGB2BGR);showMat(rgb);rgb.release();});mBinding.btnYuv.setOnClickListener(view -> {Mat yuv = new Mat();Imgproc.cvtColor(mBgr, yuv, Imgproc.COLOR_BGR2YUV);showMat(yuv);yuv.release();});mBinding.btnHsv.setOnClickListener(view -> {Mat hsv = new Mat();Imgproc.cvtColor(mBgr, hsv, Imgproc.COLOR_BGR2HSV);showMat(hsv);hsv.release();});mBinding.btnLab.setOnClickListener(view -> {Mat lab = new Mat();Imgproc.cvtColor(mBgr, lab, Imgproc.COLOR_BGR2Lab);showMat(lab);lab.release();});mBinding.btnGray.setOnClickListener( view -> {Mat gray = new Mat();Imgproc.cvtColor(mBgr, gray, Imgproc.COLOR_BGR2GRAY);showMat(gray);gray.release();});}private void showMat(Mat source) {Bitmap bitmap = Bitmap.createBitmap(source.cols(), source.rows(), Bitmap.Config.ARGB_8888);Utils.matToBitmap(source, bitmap);mBinding.ivSource.setImageBitmap(bitmap);}@Overrideprotected void onDestroy() {mBgr.release();super.onDestroy();}
}

7. 多通道分离与合并

7.1 什么是通道（Channel）

• 图像在 OpenCV 中通常用 Mat 表示。

• 彩色图像往往包含多个通道（Channel），比如：

  • 灰度图像（Grayscale）：只有 1 个通道，范围 [0, 255]，表示亮度。

  • BGR 彩色图像：有 3 个通道，分别表示蓝色（B）、绿色（G）、红色（R）。

  • RGBA 彩色图像：有 4 个通道，B、G、R 加上透明通道 A

在 OpenCV （默认 BGR 顺序）中，彩色图像存储结构是 矩阵的每个像素包含多个通道值 , 为此在处理某些图像时，我们可以进行通道的分离或者合并来达到我们需要的效果。

public class ChannelSplitMergeActivity extends AppCompatActivity {private ActivityChannelSplitMergeBinding mBinding;static {System.loadLibrary("opencv_java4");}private Mat mBgr;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);mBinding = ActivityChannelSplitMergeBinding.inflate(getLayoutInflater());setContentView(mBinding.getRoot());try {mBgr = Utils.loadResource(this, R.drawable.lena);showMat(mBgr);} catch (IOException e) {throw new RuntimeException(e);}mBinding.btnBgr.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat rgb = new Mat();Imgproc.cvtColor(mBgrClone, rgb, Imgproc.COLOR_BGR2RGB);showMat(rgb);rgb.release();showMat(mBgrClone);});mBinding.btnRgb.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat rgb = new Mat();Imgproc.cvtColor(mBgrClone, rgb, Imgproc.COLOR_RGB2BGR);showMat(rgb);rgb.release();});mBinding.btnB.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();List<Mat> channels = new ArrayList<>();Core.split(mBgrClone, channels);Core.add(channels.get(0), new Scalar(50), channels.get(0));Mat merged = new Mat();Core.merge(channels, merged);showMat(merged);merged.release();for (Mat channel : channels) {channel.release();}});mBinding.btnG.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();List<Mat> channels = new ArrayList<>();Core.split(mBgrClone, channels);Core.add(channels.get(1), new Scalar(50), channels.get(1));Mat merged = new Mat();Core.merge(channels, merged);showMat(merged);merged.release();for (Mat channel : channels) {channel.release();}});mBinding.btnR.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();List<Mat> channels = new ArrayList<>();Core.split(mBgrClone, channels);Core.add(channels.get(2), new Scalar(50), channels.get(2));Mat merged = new Mat();Core.merge(channels, merged);showMat(merged);merged.release();for (Mat channel : channels) {channel.release();}});mBinding.btnBgZero.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat zero = Mat.zeros(mBgrClone.rows(), mBgrClone.cols(), CvType.CV_8UC1);List<Mat> channels = new ArrayList<>();Core.split(mBgrClone, channels);Mat mChannelR = channels.get(2);List<Mat> list = new ArrayList<>();list.add(zero);list.add(zero);list.add(mChannelR);Mat result = new Mat();Core.merge(list, result);showMat(result);result.release();});mBinding.btnBrZero.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat zero = Mat.zeros(mBgrClone.rows(), mBgrClone.cols(), CvType.CV_8UC1);List<Mat> channels = new ArrayList<>();Core.split(mBgrClone, channels);Mat mChannelG = channels.get(1);List<Mat> list = new ArrayList<>();list.add(zero);list.add(mChannelG);list.add(zero);Mat result = new Mat();Core.merge(list, result);showMat(result);result.release();});mBinding.btnGrZero.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat zero = Mat.zeros(mBgrClone.rows(), mBgrClone.cols(), CvType.CV_8UC1);List<Mat> channels = new ArrayList<>();Core.split(mBgrClone, channels);Mat mChannelB = channels.get(0);List<Mat> list = new ArrayList<>();list.add(mChannelB);list.add(zero);list.add(zero);Mat result = new Mat();Core.merge(list, result);showMat(result);result.release();});mBinding.btnBrRb.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat zero = Mat.zeros(mBgrClone.rows(), mBgrClone.cols(), CvType.CV_8UC1);List<Mat> channels = new ArrayList<>();Core.split(mBgrClone, channels);Mat mChannelB = channels.get(0);Mat mChannelG = channels.get(1);Mat mChannelR = channels.get(2);List<Mat> list = new ArrayList<>();list.add(mChannelB);list.add(mChannelG);list.add(mChannelR);Mat result = new Mat();Core.merge(list, result);showMat(result);result.release();});}private void showMat(Mat source) {Bitmap bitmap = Bitmap.createBitmap(source.cols(), source.rows(), Bitmap.Config.ARGB_8888);Utils.matToBitmap(source, bitmap);mBinding.ivSource.setImageBitmap(bitmap);}@Overrideprotected void onDestroy() {mBgr.release();super.onDestroy();}
}

8. 图像二值化

8.1 什么是图像二值化

图像二值化（Image Binarization）顾名思义，就是将图像上的灰度值设置为只有两个可能的值：通常是0（黑色）或 255（白色）。整个图像呈现出明显的只有黑和白的视觉效果。

本质： 通过设定一个阈值 T ，将图像中的所有像素点分为两类：

• 大于阈值 T 的像素点： 被设置为 255（白色，代表前景或目标）

• 小于等于阈值 T 的像素点： 被置为 0 （黑色，代表背景）

原始图像（灰度图）的每个像素值在 0 - 255 之间，经过二值化处理后，图像矩形中只剩下 0 和 255 两种数值。这极大的简化了图像数据，减少了计算量，并且能够凸显出目标的轮廓和结构。

8.2 为什么需要二值化

二值化是很多高级图像处理任务的预处理步骤，其主要目的和优势包括：

1. 简化信息，突出目标： 将感兴趣的目标（前景）与背景分离开，忽略不必要的细节（如颜色、渐变灰度）。

2. 大幅减少数据量： 图像从 256 个灰度级别减少到 2 两个，数据量显著减少，后续处理速度更快。

3. 为后续操作做准备： 它是很多操作的前提，例如：

   • 轮廓查找： OpenCV 的轮廓查找函数通常需要再二值图像上进行。

   • 字符识别（ＯＣＲ）： 识别文字前，需要现将包含文字的图像二值化，将文字与纸张背景分离。

   • 图像分割： 将物体从背景中分离出来

   • 计算物体的面积、周长、位置等形态学分析

8.3 OpenCV 中的阈值化（二值化）方法

OpenCV 提供了 cv::threshold() 函数来进行类型的阈值化操作，其中最核心的就是二值化。

函数原型

double threshold(InputArray src, OutputArray dst, double thresh, double maxval, int type);

参数详解：

• src: 输入图像，必须是单通道灰度图像。如果是彩色图像，需要先转换为灰度图（cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)）。

• dst: 输出图像（二值化后的结果），与输入图像具有相同的大小和类型。

• thresh: 设定的阈值（0~255）。

• maxval: 当像素值超过（或小于，根据 type 决定）阈值时，所赋予的新值。对于二值化，通常设为 255。

• type: 阈值化的类型，它决定了如何应用阈值。这是最关键的参数：

  • cv2.THRESH_BINARY (最常用)

  • cv2.THRESH_BINARY_INV

  • cv2.THRESH_TRUNC

  • cv2.THRESH_TOZERO

  • cv2.THRESH_TOZERO_INV

  • cv2.THRESH_OTSU (通常与上述类型组合使用，如 cv2.THRESH_BINARY + cv2.THRESH_OTSU)

  • cv2.THRESH_TRIANGLE

8.4 关键的阈值化类型详解

我们重点看与二值化最相关的几种类型。假设阈值为 T，最大值为 M（通常是255）。

1. 简单阈值（全局阈值）

   这种方法对整个图像使用同一个固定阈值 T。

   • cv2.THRESH_BINARY (标准二值化)

     • 公式：dst(x, y) = M if src(x, y) > T else 0

     • 解释：像素值大于阈值 T 的设为 M（白色），否则设为 0（黑色）。

     • 适用场景：光照均匀，背景和前景对比度非常明显的图像。

   • cv2.THRESH_BINARY_INV (反二值化)

     • 公式：dst(x, y) = 0 if src(x, y) > T else M

     • 解释：与 BINARY 相反。像素值大于阈值 T 的设为 0（黑色），否则设为 M（白色）。

     • 适用场景：想要目标为白色，背景为黑色的情况，但与 BINARY 的结果相反。

2. 自适应阈值（局部阈值）

   简单阈值法的一个巨大缺陷是：它需要一个全局阈值 T，但对于光照不均或者背景复杂的图像，很难找到一个合适的 T 来很好地分割整个图像。

   解决方案：自适应阈值（Adaptive Thresholding）。它不再是使用一个全局阈值，而是根据图像上每一个小区域（邻域）内的像素值，独自计算该区域的阈值。

   函数原型

   void cv::adaptiveThreshold(Mat src, Mat& dst, double maxValue, int adaptiveMethod, int thresholdType, int blockSize, double C)


   • src: 输入灰度图像。

   • dst: 输出图像。

   • maxValue: 满足条件的像素被赋予的最大值（通常是255）。

   • adaptiveMethod: 计算阈值的方法。

     • cv2.ADAPTIVE_THRESH_MEAN_C: 阈值是邻域区域的平均值减去常数 C。

     • cv2.ADAPTIVE_THRESH_GAUSSIAN_C: 阈值是邻域区域的加权和（高斯窗口），权重是一个高斯核，再减去常数 C。

   • thresholdType: 必须是 cv2.THRESH_BINARY 或 cv2.THRESH_BINARY_INV。

   • blockSize: 邻域大小（用来计算阈值的区域大小），必须是奇数（如 3, 5, 7, …）。

   • C: 从平均值或加权平均值中减去的常数。这是一个微调参数，用于优化结果。

   适用场景：光照不均、背景颜色变化较大的图像（如文档扫描、拍摄的纸张等）。

   简单阈值 vs 自适应阈值效果对比：
   （左：原图 | 中：简单阈值效果差 | 右：自适应阈值效果好）

3. Otsu’s 方法（大津算法）

   简单阈值法另一个问题是：如何选择最佳阈值 T？手动尝试非常低效。

   解决方案：Otsu’s 方法。这是一种自动确定图像最佳全局阈值的算法。其原理是最大化前景和背景两类之间的类间方差（inter-class variance）。方差越大，说明两部分差别越大，分割效果越好。

   使用方法：Otsu‘s 算法不是单独使用的，而是与 cv2.THRESH_BINARY 等组合使用。并且，cv2.threshold 函数会返回两个值，第一个就是 Otsu 算法计算出的最佳阈值。

   适用场景：图像具有双峰直方图（即图像的像素值分布可以明显看出有两个高峰）时，效果最好。

8.5 示例

public class ImageBinarizationActivity extends AppCompatActivity {private ActivityImageBinarizationBinding mBinding;static {System.loadLibrary("opencv_java4");}private Mat mBgr;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);mBinding = ActivityImageBinarizationBinding.inflate(getLayoutInflater());setContentView(mBinding.getRoot());try {mBgr = Utils.loadResource(this, R.drawable.lena);Imgproc.cvtColor(mBgr, mBgr, Imgproc.COLOR_BGR2GRAY);showMat(mBgr);} catch (IOException e) {throw new RuntimeException(e);}mBinding.btnBinary.setOnClickListener(view -> {threshold(Imgproc.THRESH_BINARY);});mBinding.btnBinaryInv.setOnClickListener(view -> {threshold(Imgproc.THRESH_BINARY_INV);});mBinding.btnTrunc.setOnClickListener(view -> {threshold(Imgproc.THRESH_TRUNC);});mBinding.btnTozero.setOnClickListener(view -> {threshold(Imgproc.THRESH_TOZERO);});mBinding.btnTozeroInv.setOnClickListener(view -> {threshold(Imgproc.THRESH_TOZERO_INV);});mBinding.btnOtsu.setOnClickListener(view -> {threshold2(Imgproc.THRESH_BINARY + Imgproc.THRESH_OTSU);});mBinding.btnTrlangle.setOnClickListener(view -> {threshold2(Imgproc.THRESH_BINARY + Imgproc.THRESH_TRIANGLE);});mBinding.btnOtsuInv.setOnClickListener(view -> {threshold2(Imgproc.THRESH_BINARY_INV + Imgproc.THRESH_OTSU);});mBinding.btnTriangleInv.setOnClickListener(view -> {threshold2(Imgproc.THRESH_BINARY_INV + Imgproc.THRESH_TRIANGLE);});mBinding.btnMeanC.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat result = new Mat();// 自适应阈值 - 均值方法Imgproc.adaptiveThreshold(mBgrClone, result, 255,Imgproc.ADAPTIVE_THRESH_MEAN_C, Imgproc.THRESH_BINARY, 11, 2);showMat(result);mBgrClone.release();result.release();});mBinding.btnGaussianC.setOnClickListener(view -> {Mat mBgrClone = mBgr.clone();Mat result = new Mat();// 自适应阈值 - 高斯方法Imgproc.adaptiveThreshold(mBgrClone, result, 255,Imgproc.ADAPTIVE_THRESH_GAUSSIAN_C, Imgproc.THRESH_BINARY, 11, 2);showMat(result);mBgrClone.release();result.release();});}private void threshold(int type) {Mat mBgrClone = mBgr.clone();Imgproc.threshold(mBgrClone, mBgrClone, 127, 255, type);showMat(mBgrClone);mBgrClone.release();}private void threshold2(int type) {Mat mBgrClone = mBgr.clone();Imgproc.threshold(mBgrClone, mBgrClone, 0, 255, type);showMat(mBgrClone);mBgrClone.release();}private void showMat(Mat source) {Bitmap bitmap = Bitmap.createBitmap(source.cols(), source.rows(), Bitmap.Config.ARGB_8888);Utils.matToBitmap(source, bitmap);mBinding.ivSource.setImageBitmap(bitmap);}@Overrideprotected void onDestroy() {mBgr.release();super.onDestroy();}
}
