1、基本知识

上一篇文章介绍了 virtio 的核心数据的实现和逻辑：linux 之 virtio 子系统核心的数据结构-CSDN博客

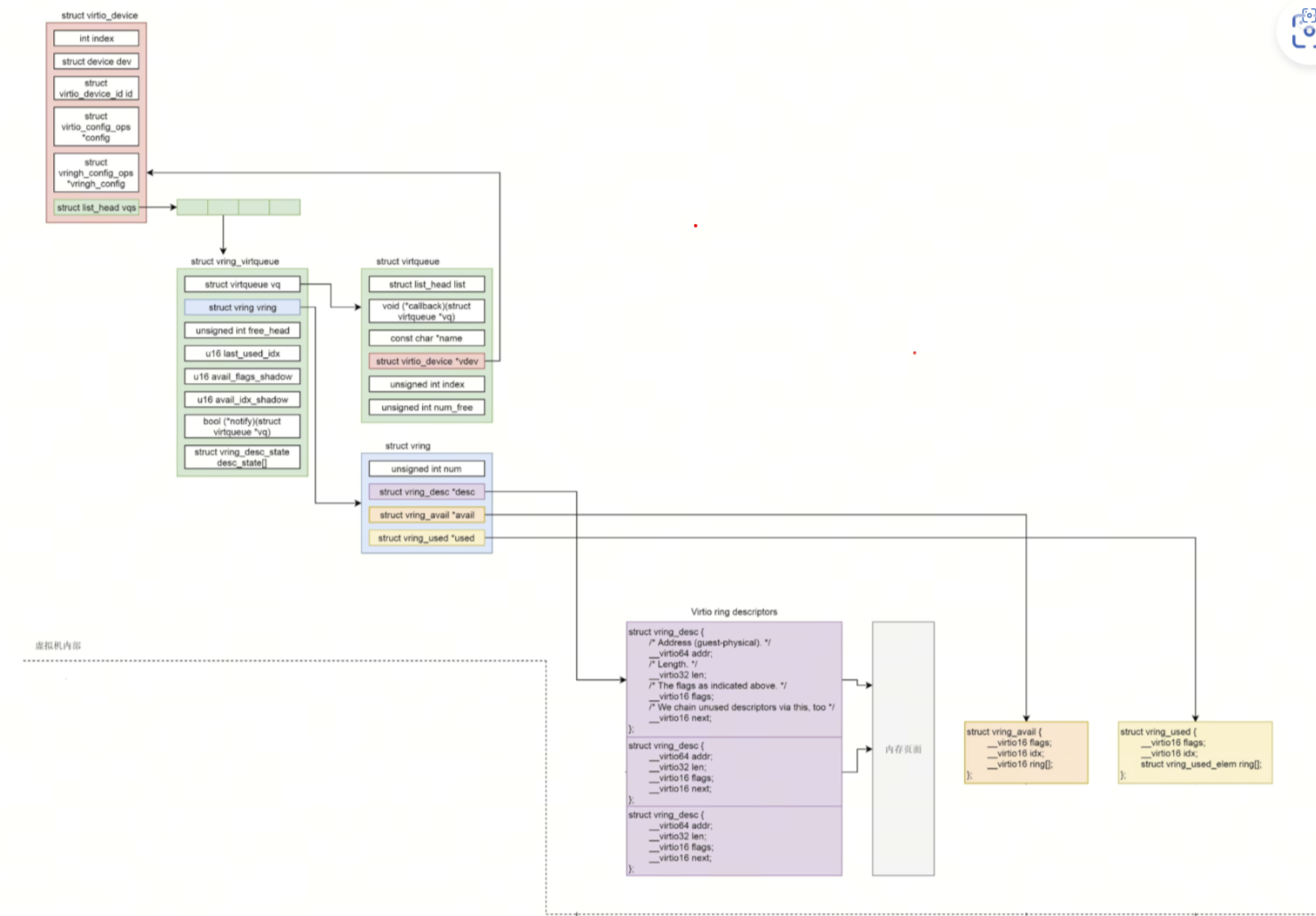

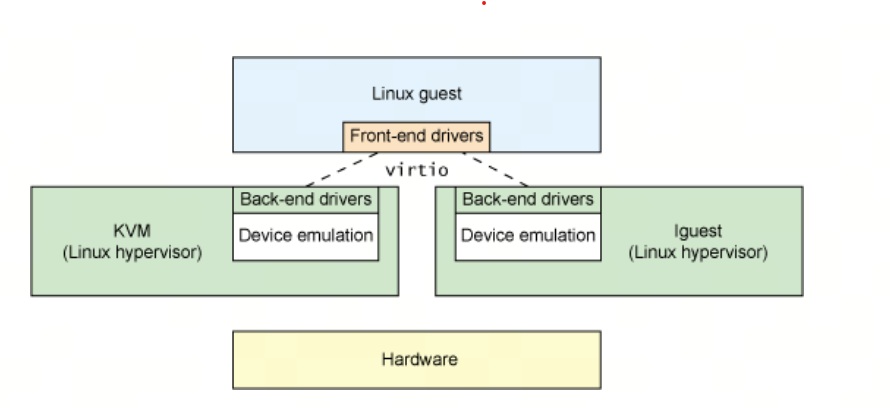

virtio 是对半虚拟化 hypervisor 中的一组通用模拟设备的抽象。它允许 hypervisor 导出一组通用的模拟设备，并通过一个通用的应用编程接口（API）让它们变得可用。下图展示了为什么这很重要。有了半虚拟化 hypervisor 之后，客户操作系统能够实现一组通用的接口，在一组后端驱动程序之后采用特定的设备模拟。后端驱动程序不需要是通用的，因为它们只实现前端所需的行为。

注意，在现实中（尽管不需要），设备模拟发生在使用 QEMU 的空间，因此后端驱动程序与 hypervisor 的用户空间交互，以通过 QEMU 为 I/O 提供便利。QEMU 是一个系统模拟器，它不仅提供客户操作系统虚拟化平台，还提供整个系统（PCI 主机控制器、磁盘、网络、视频硬件、USB 控制器和其他硬件元素）的模拟。

2、virtio的模块层次

2.1 virtio 的驱动的框架

除了前端驱动（在客户机操作系统中实现）和后端驱动（在虚拟机 hypervisor 中实现）之外，virtio 还定义了 2 个层次来支持客户机到 hypervisor 的通信。

在顶层（称为 virtio 层）是虚拟队列接口，它在概念上将前端驱动程序附加到后端驱动，驱动可以根据需要使用零个或多个队列。例如，virtio 网络驱动使用两个虚拟队列（一个用于接收，一个用于发送），而 virtio 块驱动只使用一个队列。虚拟队列是虚拟的，它通过 ring 实现，以用于遍历客户机到 hypervisor 的信息。这可以以任何方式来实现，只要 Guest 和 hypervisor 通过相同的方式来实现。

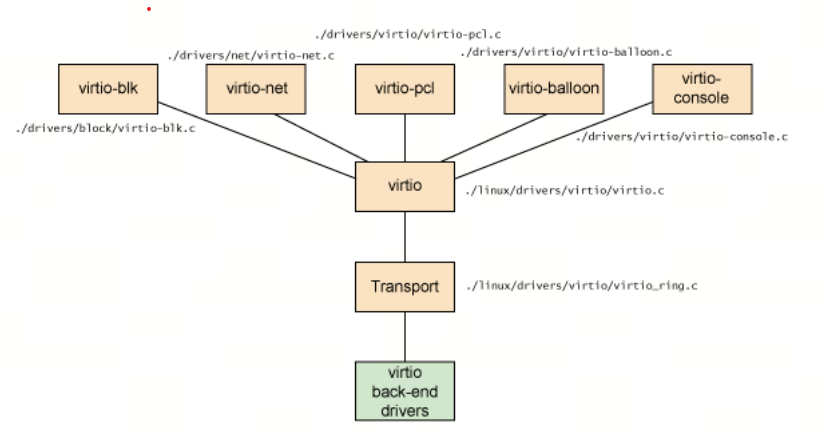

内核中实现的virtio 的前端驱动框架：

如图所示，列出了五个前端驱动程序，分别用于块设备（例如磁盘）、网络设备、PCI 模拟、balloon 驱动（用于动态管理客户机内存使用）和控制台驱动。每个前端驱动在 hypervisor 中都有一个对应的后端驱动。

2.2 在驱动中，前端驱动程序肯定是注册了以下数据结构的关系

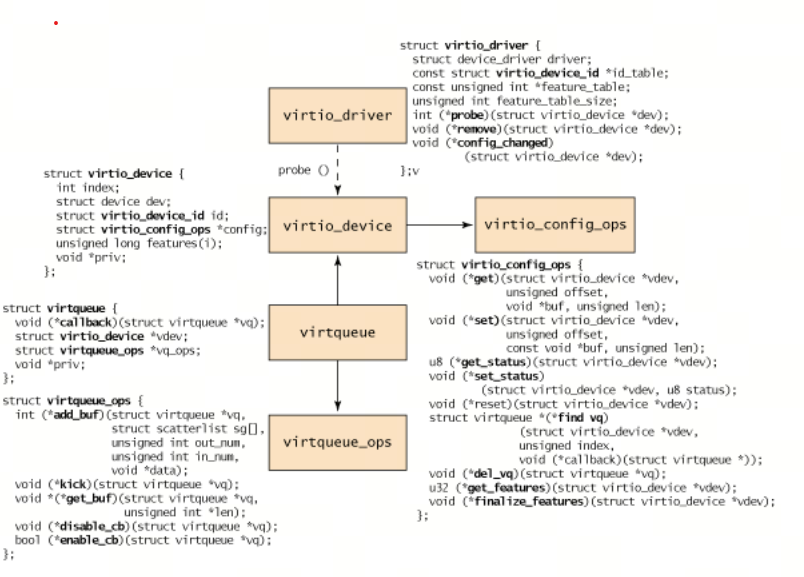

virtio 前端对象层次结构：

从客户操作系统的角度来看，对象层次结构的定义如上图所示。在顶级的是 virtio_driver，它在客户操作系统中表示前端驱动程序。与该驱动程序匹配的设备由 virtio_device（设备在客户操作系统中的表示）封装。这引用 virtio_config_ops 结构（它定义配置 virtio 设备的操作）。virtio_device 由 virtqueue 引用（它包含一个到它服务的 virtio_device 的引用）。最后，每个 virtqueue 对象引用 virtqueue_ops 对象，后者定义处理 hypervisor 的驱动程序的底层队列操作。

virtio_driver 结构定义上层设备驱动程序、驱动程序支持的设备 ID 的列表、一个特性表单（取决于设备类型）和一个回调函数列表。当 hypervisor 识别到与设备列表中的设备 ID 相匹配的新设备时，将调用 probe 函数（由 virtio_driver 对象提供）来传入 virtio_device 对象。将这个对象和设备的管理数据缓存起来（以独立于驱动程序的方式缓存）。可能要调用 virtio_config_ops 函数来获取或设置特定于设备的选项，例如，为 virtio_blk 设备获取磁盘的 Read/Write 状态或设置块设备的块大小，具体情况取决于启动器的类型。

virtio_device 不包含到 virtqueue 的引用（但 virtqueue 确实引用了 virtio_device）。要识别与该 virtio_device 相关联的 virtqueue，需要结合使用 virtio_config_ops 对象和 find_vq 函数。该对象返回与这个 virtio_device 实例相关联的虚拟队列。find_vq 函数还允许为 virtqueue 指定一个回调函数（查看左图中的 virtqueue 结构）。

virtqueue 是一个简单的结构，它识别一个可选的回调函数（在 hypervisor 使用缓冲池时调用）、一个到 virtio_device 的引用、一个到 virtqueue 操作的引用，以及一个引用要使用的底层实现的特殊 priv 引用。虽然 callback 是可选的，但是它能够动态地启用或禁用回调。

virtio缓冲池：客户操作系统（前端）驱动程序通过缓冲池与 hypervisor 交互。对于 I/O，客户操作系统提供一个或多个表示请求的缓冲池。例如，你可以提供 3 个缓冲池，第一个表示 Read 请求，后面两个表示响应数据。该配置在内部被表示为一个散集列表（scatter-gather），列表中的每个条目表示一个地址和一个长度。缓冲区的格式、顺序和内容仅对前端和后端驱动程序有意义。内部传输（当前实现中的连接点）仅移动缓冲区，并且不知道它们的内部表示。

该层次结构的核心是 virtqueue_ops，它定义在客户操作系统和 hypervisor 之间移动命令和数据的方式：

第一个函数 add_buf 用于向 hypervisor 提供请求。如前面所述，该请求以散集列表的形式存在。对于 add_buf，客户操作系统提供用于将请求添加到队列的 virtqueue、散集列表（地址和长度数组）、用作输出条目（目标是底层 hypervisor）的缓冲池数量，以及用作输入条目（hypervisor 将为它们储存数据并返回到客户操作系统）的缓冲池数量。当通过 add_buf 向 hypervisor 发出请求时，客户操作系统能够通过 kick 函数通知 hypervisor 新的请求。为了获得最佳的性能，客户操作系统应该在通过 kick 发出通知之前将尽可能多的缓冲池装载到 virtqueue。

第二个函数get_buf 处理自 hypervisor 的响应。客户操作系统仅需调用该函数或通过提供的 virtqueue callback 函数等待通知就可以实现轮询。当客户操作系统知道缓冲区可用时，调用 get_buf 返回完成的缓冲区。

最后两个函数enable_cb 和 disable_cb用来启用或禁用回调进程（通过在 virtqueue 中由 virtqueue 初始化的 callback 函数）。注意，该回调函数和 hypervisor 位于独立的地址空间中，因此调用通过一个间接的 hypervisor 来触发（比如 kvm_hypercall）。
