深入理解 LE Read Remote Features 命令与事件响应

在蓝牙低功耗（BLE）通信中，设备特性（LE Features）协商是连接过程中的一个关键环节。本文将详细介绍 HCI 层的命令 LE_Read_Remote_Features 及其对应的事件响应 LE_Read_Remote_Features_Complete，并结合 AOSP 源码和实际日志案例深入分析其使用流程与失败原因。

1. 背景与作用

LE_Read_Remote_Features 命令用于查询远程 BLE 设备支持的功能能力，这些能力以 bitmask（8 字节）表示，涵盖了加密支持、长距离 PHY、扩展广播等关键特性。

🔍 该命令通常在 BLE 连接建立成功之后发出，用于决定是否启用高级特性（如 DLE、2M PHY、Coded PHY 等）。

2. HCI 命令结构

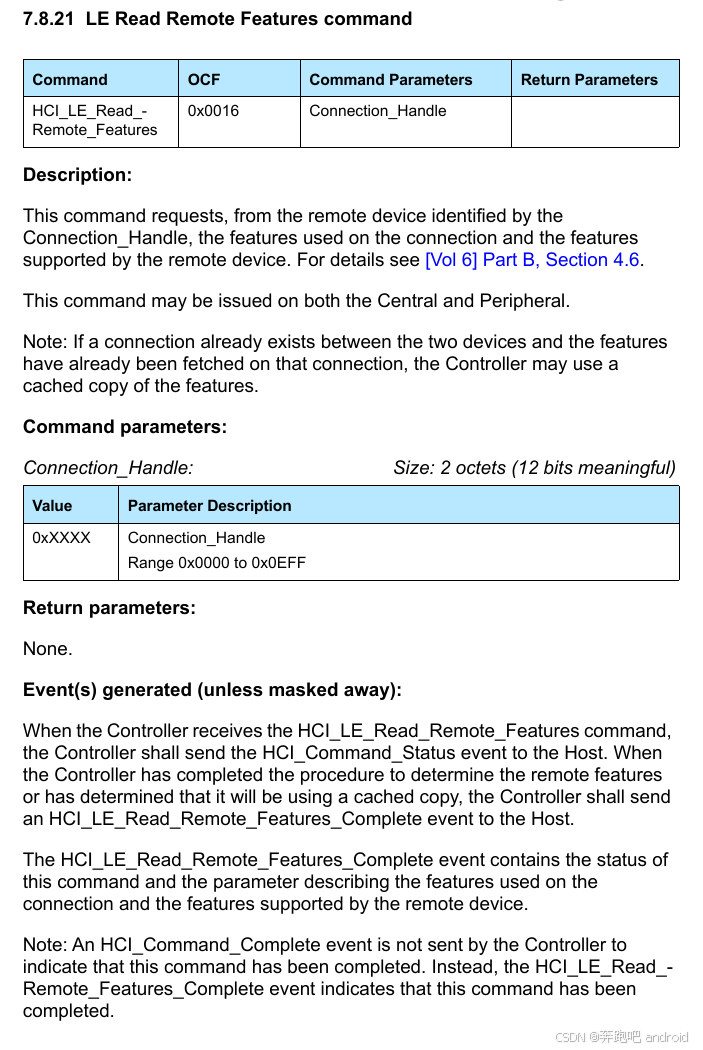

在这里插入图片描述

1.HCI_LE_Read_Remote_Features（命令）

字段内容
Opcode0x2016（OGF: 0x08, OCF: 0x0016）
参数Connection_Handle（2 字节，低 12 位有效）
返回值无
事件响应HCI_Command_Status，随后跟 LE_Read_Remote_Features_Complete

2. 用途说明

这个命令的目的是：

向 Controller 发送请求，读取指定 Connection_Handle 上远程设备所支持的 LE（Low Energy）功能特性（如：LE Encryption, Extended Advertising, 2M PHY 等）。

用于：

  • Central 读取 Peripheral 的特性（或反过来）

  • 动态判断远端设备支持哪些 BLE 功能

  • 连接后才能用（基于 Connection_Handle）

3. 命令参数

参数名称大小说明
Connection_Handle2 字节（只有低 12 位有效）当前 ACL 连接的句柄（连接编号）
范围：0x0000 到 0x0EFF

⚠️ 注意：高 4 位是保留位或标志位，需屏蔽（代码中使用 handle & 0x0FFF）

4. 返回参数

无返回参数（命令本身不直接返回结果）

但 事件（Event）机制 会异步返回两个事件：

5. 事件流程说明

当 Host 发出 LE Read Remote Features 命令后，HCI 控制器将生成以下事件：

1. HCI_Command_Status（立即返回）

  • 告知主机该命令是否被 Controller 接收成功

  • 不包含读取结果，仅表示“命令执行中”或“命令无法执行”

2️. HCI_LE_Read_Remote_Features_Complete（最终完成）

  • 当 Controller 读取远程特性成功后，发此事件

  • 包含字段：

    • Status：命令执行是否成功

    • Connection_Handle

    • LE_Features：8 字节的 Feature Bitmap（代表远端支持的特性）

✅ 这是你需要在上层软件中接收和解析的主要数据

6. 注意事项（规范原文中的 Note）

该命令不会通过 HCI_Command_Complete 表示完成，而是通过 HCI_LE_Read_Remote_Features_Complete 来表示命令已完成。
即：你不应该监听 Command_Complete 来处理结果，而是监听对应的 LE 事件。

7.典型使用场景

场景描述
ATT 服务等连接后检查远端是否支持特定 BLE 特性如 LE Secure Connections、2M PHY、Data Length Extension
BLE 连接后做版本兼容性判断动态适配不同设备
蓝牙自动化测试验证设备间 BLE 特性匹配
Android BLE Stack 中btm_ble_read_remote_features_complete() 回调处理该事件数据并记录到连接上下文中

8. 小结

关键点内容
命令名HCI_LE_Read_Remote_Features
Opcode0x2016
参数Connection_Handle（12-bit）
返回无，结果通过事件返回
主要事件HCI_LE_Read_Remote_Features_Complete
特性位数8 字节 bitmap
使用目的获取远程设备支持的 BLE 特性

3. HCI 事件响应结构

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

1. 事件基本信息
项目内容
事件名称HCI_LE_Read_Remote_Features_Complete
事件码 (Event Code)0x3E （即 LE Meta Event 的 Event Code）
子事件码 (Subevent Code)0x04 表示这是 “Read Remote Features Complete” 子事件
作用表示控制器完成了远程 BLE 设备的特性查询。
2. 事件结构解析

Event 格式结构：

Event Code (1 Byte) = 0x3E
Parameter Total Length (1 Byte)└─ Subevent_Code (1 Byte) = 0x04Status (1 Byte)Connection_Handle (2 Bytes, 12 bits meaningful)LE_Features (8 Bytes)
字段大小说明
Subevent_Code1 字节值为 0x04，代表是该子事件
Status1 字节0 表示成功，非 0 为失败（如设备不支持）
Connection_Handle2 字节（低 12 位有效）标识当前连接
LE_Features8 字节远程设备支持的 BLE 功能（bitmask）
3. LE_Features Bitmask 功能对照表
Bit名称功能说明实际应用
0LE Encryption支持 AES-CCM 加密安全配对
1Conn Param Req Procedure支持 LLCP 参数更新流程降功耗
5Data Length Extension (DLE)支持数据包扩展BLE Audio
6LL Privacy支持隐私地址与解析器防跟踪
8LE 2M PHY支持 2 Mbps PHY提速
11LE Coded PHY支持远距离传输（S=2, S=8）车钥匙
12Extended Advertising广播内容支持 > 31 字节BLE 广播
13Periodic Advertising周期广播AoA/AoD
14Channel Selection Algorithm #2更佳抗干扰选择算法BLE Mesh
你可以在代码中根据这些位判断远端设备支持哪些高级功能，比如是否支持 LE 2M PHY（高传输速率）或 DLE（Data Length Extension）。

完整位定义请参考《Bluetooth Core Spec Vol 6, Part B, Section 4.6》。

4.使用建议
使用阶段推荐操作
BLE 连接建立后立即发送 LE Read Remote Features 命令
收到 Complete 事件后根据 LE_Features 结果，更新连接能力或适配策略
多次连接相同设备可复用之前的能力缓存（如规范中建议）
5. 总结
项目内容
命令HCI_LE_Read_Remote_Features (0x2016)
事件HCI_LE_Read_Remote_Features_Complete (0x3E / Subevent 0x04)
事件内容status + handle + 8字节LE特性bitmask
代码位置btm_ble_read_remote_features_complete() 函数中处理
应用场景特性协商、能力判断、自适应控制、BLE测试等

4. AOSP 源码解析

1.btm_ble_read_remote_features_complete

  • 用途：当主机通过 HCI 向控制器发出 LE Read Remote Features 命令后，控制器会返回命令完成事件，此函数用于解析该事件并根据结果更新连接状态、记录远程设备支持的特性等。

  • 入口参数：

    • p: 指向事件参数的指针
    • length: 参数长度

  • system/stack/btm/btm_ble_gap.cc

/********************************************************************************* Function         btm_ble_read_remote_features_complete** Description      This function is called when the command complete message*                  is received from the HCI for the read LE remote feature*                  supported complete event.** Returns          void*******************************************************************************/
void btm_ble_read_remote_features_complete(uint8_t* p, uint8_t length) {uint16_t handle;uint8_t status;/*如果事件数据长度小于 3 字节，则认为格式非法，跳转到错误处理。最少需要：status (1字节) + handle (2字节) = 3 字节*/if (length < 3) {goto err_out;}/*使用宏从 p 中按顺序读取：status: HCI 命令执行结果状态码handle: ACL 链路句柄（16位）*/STREAM_TO_UINT8(status, p);STREAM_TO_UINT16(handle, p);// HCI 句柄只有低 12 位有意义，高 4 位为保留或标志位，需屏蔽。handle = handle & 0x0FFF;  // only 12 bits meaningful/*如果读取失败（非 HCI_SUCCESS）：如果失败原因不是“不支持读取远程特征”，则打印错误日志并退出否则记录警告日志说明远端设备不支持该命令（但流程可以继续）*/if (status != HCI_SUCCESS) {if (status != HCI_ERR_UNSUPPORTED_REM_FEATURE) {LOG_ERROR("Failed to read remote features status:%s",hci_error_code_text(static_cast<tHCI_STATUS>(status)).c_str());return;}LOG_WARN("Remote does not support reading remote feature");}// 如果读取成功，则还需要确保后续还有 BD_FEATURES_LEN 字节数据，用于保存远程设备支持的功能位（Bit Field）if (status == HCI_SUCCESS) {// BD_FEATURES_LEN additional bytes are read// in acl_set_peer_le_features_from_handleif (length < 3 + BD_FEATURES_LEN) {goto err_out;}/*尝试将 p 所指的特性数据记录到已有的连接对象中如果找不到对应的连接（句柄无效或连接已断开），打印错误并退出*/if (!acl_set_peer_le_features_from_handle(handle, p)) {LOG_ERROR("Unable to find existing connection after read remote features");return;}}/*无论是否支持远程特性，最终都会向控制器发送一个 远程版本信息请求（Remote Version Request），以进一步获取控制器支持的协议版本等信息。*/btsnd_hcic_rmt_ver_req(handle);return;err_out:LOG_ERROR("bogus event packet, too short");
}
步骤逻辑
读取 status + connection_handle（前 3 字节）
-判断 status 是否为 HCI_SUCCESS（0x00）
-如果成功，从指针 p 继续读取 8 字节 features 并写入到 ACL 连接
-如果失败（如 0x3E），输出错误并终止处理

5. 结语

BLE 中的 LE_Read_Remote_Features 是了解远程设备能力的关键命令，正确地处理该命令及其响应事件，有助于提升连接质量、支持更复杂的 BLE 特性（如 BLE Audio、Mesh、AoA 等）。连接失败时，如遇到 0x3E 错误码，应首先检查 BLE 连接是否建立，排查广播、地址解析与链路层资源等问题。

这里分享一个 真实的案例：
【android bluetooth 协议分析 05】【蓝牙连接详解1】【连接错误码-0x3E】
