在之前的文章里，我们学习了：驱动开发篇16——信号量与互斥体。

本讲实验里，我们来使用互斥体mutex实现 LED 灯互斥访问的功能，编写驱动代码，并运行测试结果。

实验程序编写

修改设备树文件

和之前文章一致，GPIO子系统驱动LED，主要是以下几点：

• 添加 pinctrl 节点
• 添加 LED 设备节点
• 检查 PIN 是否被其他外设使用

LED 驱动修改

mutex.c

前面我们使用原子操作、自旋锁和信号量实现了对 LED 灯的互斥访问，但是最适合互斥的就是互斥体 mutex 了。

代码如下：

#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <linux/semaphore.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>#define GPIOLED_CNT			1		  	/* 设备号个数 */
#define GPIOLED_NAME		"gpioled"	/* 名字 */
#define LEDOFF 				0			/* 关灯 */
#define LEDON 				1			/* 开灯 *//* gpioled设备结构体 */
struct gpioled_dev{dev_t devid;			/* 设备号 	 */struct cdev cdev;		/* cdev 	*/struct class *class;	/* 类 		*/struct device *device;	/* 设备 	 */int major;				/* 主设备号	  */int minor;				/* 次设备号   */struct device_node	*nd; /* 设备节点 */int led_gpio;			/* led所使用的GPIO编号		*/struct mutex lock;		/* 互斥体 */
};struct gpioled_dev gpioled;	/* led设备 *//** @description		: 打开设备* @param - inode 	: 传递给驱动的inode* @param - filp 	: 设备文件，file结构体有个叫做private_data的成员变量* 					  一般在open的时候将private_data指向设备结构体。* @return 			: 0 成功;其他 失败*/
static int led_open(struct inode *inode, struct file *filp)
{filp->private_data = &gpioled; /* 设置私有数据 *//* 获取互斥体,可以被信号打断 */if (mutex_lock_interruptible(&gpioled.lock)) {return -ERESTARTSYS;}
#if 0mutex_lock(&gpioled.lock);	/* 不能被信号打断 */
#endifreturn 0;
}/** @description		: 从设备读取数据 * @param - filp 	: 要打开的设备文件(文件描述符)* @param - buf 	: 返回给用户空间的数据缓冲区* @param - cnt 	: 要读取的数据长度* @param - offt 	: 相对于文件首地址的偏移* @return 			: 读取的字节数，如果为负值，表示读取失败*/
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{return 0;
}/** @description		: 向设备写数据 * @param - filp 	: 设备文件，表示打开的文件描述符* @param - buf 	: 要写给设备写入的数据* @param - cnt 	: 要写入的数据长度* @param - offt 	: 相对于文件首地址的偏移* @return 			: 写入的字节数，如果为负值，表示写入失败*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{int retvalue;unsigned char databuf[1];unsigned char ledstat;struct gpioled_dev *dev = filp->private_data;retvalue = copy_from_user(databuf, buf, cnt);if(retvalue < 0) {printk("kernel write failed!\r\n");return -EFAULT;}ledstat = databuf[0];		/* 获取状态值 */if(ledstat == LEDON) {	gpio_set_value(dev->led_gpio, 0);	/* 打开LED灯 */} else if(ledstat == LEDOFF) {gpio_set_value(dev->led_gpio, 1);	/* 关闭LED灯 */}return 0;
}/** @description		: 关闭/释放设备* @param - filp 	: 要关闭的设备文件(文件描述符)* @return 			: 0 成功;其他 失败*/
static int led_release(struct inode *inode, struct file *filp)
{struct gpioled_dev *dev = filp->private_data;/* 释放互斥锁 */mutex_unlock(&dev->lock);return 0;
}/* 设备操作函数 */
static struct file_operations gpioled_fops = {.owner = THIS_MODULE,.open = led_open,.read = led_read,.write = led_write,.release = 	led_release,
};/** @description	: 驱动入口函数* @param 		: 无* @return 		: 无*/
static int __init led_init(void)
{int ret = 0;/* 初始化互斥体 */mutex_init(&gpioled.lock);/* 设置LED所使用的GPIO *//* 1、获取设备节点：gpioled */gpioled.nd = of_find_node_by_path("/gpioled");if(gpioled.nd == NULL) {printk("gpioled node not find!\r\n");return -EINVAL;} else {printk("gpioled node find!\r\n");}/* 2、 获取设备树中的gpio属性，得到LED所使用的LED编号 */gpioled.led_gpio = of_get_named_gpio(gpioled.nd, "led-gpio", 0);if(gpioled.led_gpio < 0) {printk("can't get led-gpio");return -EINVAL;}printk("led-gpio num = %d\r\n", gpioled.led_gpio);/* 3、设置GPIO1_IO03为输出，并且输出高电平，默认关闭LED灯 */ret = gpio_direction_output(gpioled.led_gpio, 1);if(ret < 0) {printk("can't set gpio!\r\n");}/* 注册字符设备驱动 *//* 1、创建设备号 */if (gpioled.major) {		/*  定义了设备号 */gpioled.devid = MKDEV(gpioled.major, 0);register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME);} else {						/* 没有定义设备号 */alloc_chrdev_region(&gpioled.devid, 0, GPIOLED_CNT, GPIOLED_NAME);	/* 申请设备号 */gpioled.major = MAJOR(gpioled.devid);	/* 获取分配号的主设备号 */gpioled.minor = MINOR(gpioled.devid);	/* 获取分配号的次设备号 */}printk("gpioled major=%d,minor=%d\r\n",gpioled.major, gpioled.minor);	/* 2、初始化cdev */gpioled.cdev.owner = THIS_MODULE;cdev_init(&gpioled.cdev, &gpioled_fops);/* 3、添加一个cdev */cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT);/* 4、创建类 */gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME);if (IS_ERR(gpioled.class)) {return PTR_ERR(gpioled.class);}/* 5、创建设备 */gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);if (IS_ERR(gpioled.device)) {return PTR_ERR(gpioled.device);}return 0;
}/** @description	: 驱动出口函数* @param 		: 无* @return 		: 无*/
static void __exit led_exit(void)
{/* 注销字符设备驱动 */cdev_del(&gpioled.cdev);/*  删除cdev */unregister_chrdev_region(gpioled.devid, GPIOLED_CNT); /* 注销设备号 */device_destroy(gpioled.class, gpioled.devid);class_destroy(gpioled.class);
}module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("huax");

在 open 函数中，调用 mutex_lock_interruptible 或者 mutex_lock 获取 mutex，成功的话就表示可以使用 LED 灯，失败的话就会进入休眠状态，和信号量一样。

static int led_open(struct inode *inode, struct file *filp)
{filp->private_data = &gpioled; /* 设置私有数据 *//* 获取互斥体,可以被信号打断 */if (mutex_lock_interruptible(&gpioled.lock)) {return -ERESTARTSYS;}
#if 0mutex_lock(&gpioled.lock);	/* 不能被信号打断 */
#endifreturn 0;
}

在 release 函数中，调用 mutex_unlock 函数释放 mutex，这样其他应用程序就可以获取 mutex 了。

static int led_release(struct inode *inode, struct file *filp)
{struct gpioled_dev *dev = filp->private_data;/* 释放互斥锁 */mutex_unlock(&dev->lock);return 0;
}

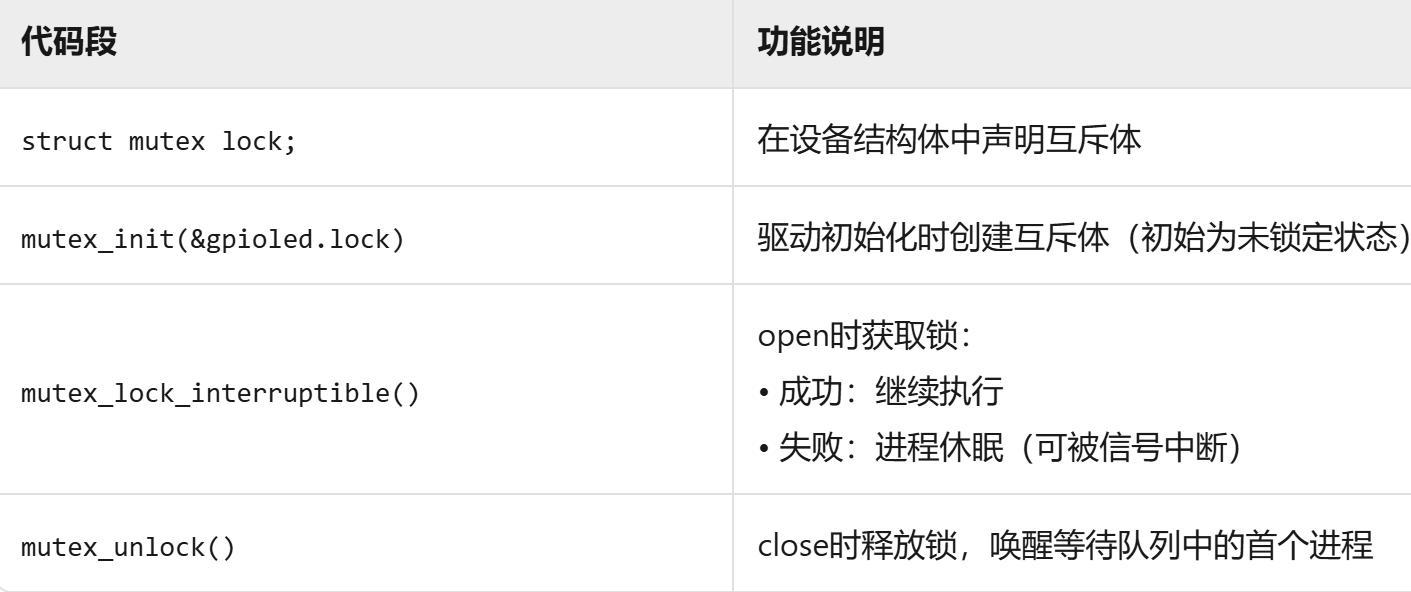

这段代码里，互斥体关键实现如下：

测试mutexApp.c

mutexApp.c测试代码和之前的一样，没有修改。

代码里模拟占用 25 秒 LED ，测试 APP 在获取到 LED 灯驱动的使用权以后会使用 25S，在使用的这段时间，如果有其他的应用也去获取 LED 灯使用权的话肯定会失败。

代码如下：

#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"#define LEDOFF 	0
#define LEDON 	1/** @description		: main主程序* @param - argc 	: argv数组元素个数* @param - argv 	: 具体参数* @return 			: 0 成功;其他 失败*/
int main(int argc, char *argv[])
{int fd, retvalue;char *filename;unsigned char cnt = 0;unsigned char databuf[1];if(argc != 3){printf("Error Usage!\r\n");return -1;}filename = argv[1];fd = open(filename, O_RDWR);if(fd < 0){printf("file %s open failed!\r\n", argv[1]);return -1;}databuf[0] = atoi(argv[2]);	/* 要执行的操作：打开或关闭 *//* 向/dev/gpioled文件写入数据 */retvalue = write(fd, databuf, sizeof(databuf));if(retvalue < 0){printf("LED Control Failed!\r\n");close(fd);return -1;}/* 模拟占用25S LED */while(1) {sleep(5);cnt++;printf("App running times:%d\r\n", cnt);if(cnt >= 5) break;}printf("App running finished!");retvalue = close(fd); /* 关闭文件 */if(retvalue < 0){printf("file %s close failed!\r\n", argv[1]);return -1;}return 0;
}

Makefile 文件

makefile文件只需要修改 obj-m 变量的值，改为mutex.o

KERNELDIR := /home/huax/linux/linux_test/linux-imx-rel_imx_4.1.15_2.1.0_gaCURRENT_PATH := $(shell pwd)
obj-m := mutex.obuild: kernel_modules
kernel_modules:$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
clean:$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

运行测试

编译代码：

make -j32 //编译makefile文件

arm-linux-gnueabihf-gcc mutexApp.c -o mutexApp  //编译测试程序

编译成功以后，就会生成一个名为“mutex.ko”的驱动模块文件，和mutexApp 这个应用程序。

将编译出来的 mutex.ko 和 mutexApp 这两个文件拷贝到 根文件 rootfs/lib/modules/4.1.15目录中，重启开发板。

进入到目录 lib/modules/4.1.15 中，输入如下命令加载 mutex.ko 驱动模块：

depmod //第一次加载驱动的时候需要运行此命令
modprobe mutex.ko //加载驱动

驱动加载成功以后，就可以使用 mutexApp 软件测试驱动是否工作正常：

./ mutexApp /dev/gpioled 1& //后台方式，打开 LED 灯

在打开LED灯25s以内，关闭LED灯会失败：

./ mutexApp /dev/gpioled 0& //关闭 LED 灯

这两个命令都是运行在后台，第一条命令先获取到互斥体，因此可以操作 LED 灯，将LED 灯打开，并且占有 25S。

第二条命令因为互斥体获取led资源失败而进入休眠状态，等待第一条命令运行完毕并释放互斥体以后才拥有 LED 灯使用权，将 LED 灯关闭。

要卸载驱动的话输入如下命令：

rmmod mutex.ko
