一、LCD结构体

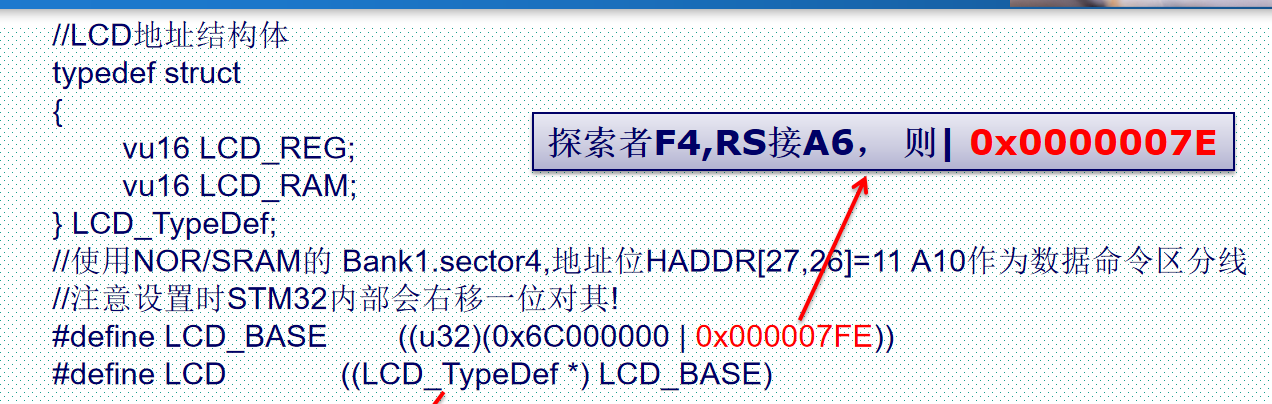

定义LCD为LCD_TypeDef类型的指针，指向0x6C000000的地址空间（bank1分区4的地址范围）。

为什么需要并上0x000007FE呢？

因为虽然驱动SRAM的时序和16位8080接口时序（驱动LCD时序）很像，但是8080的RS（寄存器选择）信号需要解决，解决方法是使用SRAM地址信号中的A10作为RS位。

0x000007FE是内部地址，指向一个8位的存储空间。同时也是A10引脚的偏移值，因为A10是外部存储器16位的地址，所以我们要先把该地址变成外部地址（右移一位或除以2），也就是说

111 1111 1110 -> 011 1111 1111

也就是该结构体变量的首地址是011 1111 1111（对于外部存储器来说），那么结构体变量成员LCD_REG的地址就是011 1111 1111，而LCD_RAM的地址是外部地址加1，即100 0000 0000。

这种设计使得，两个变量所在地址空间的A10不同，解决了RS的问题。

二、lcddev结构体

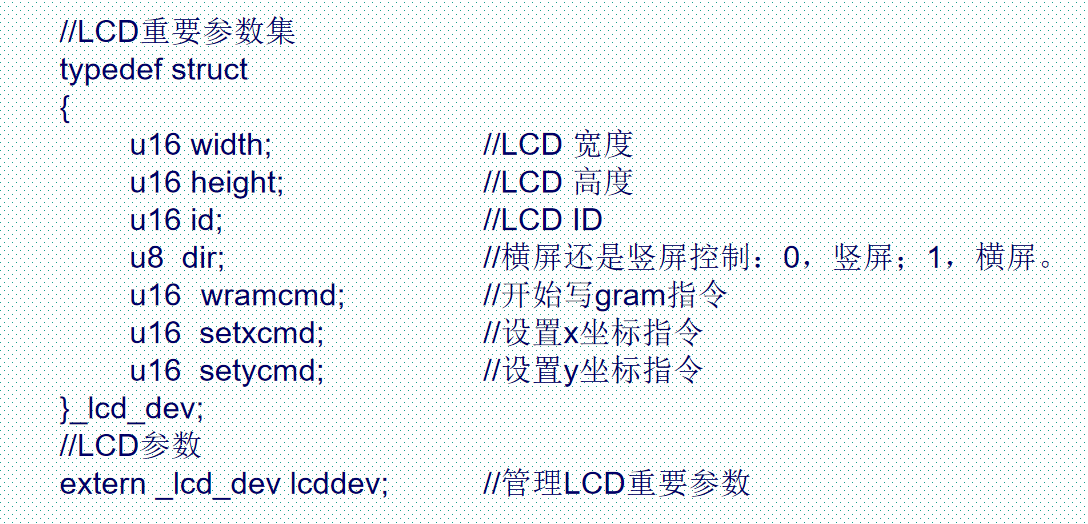

用来设置LCD的结构体。

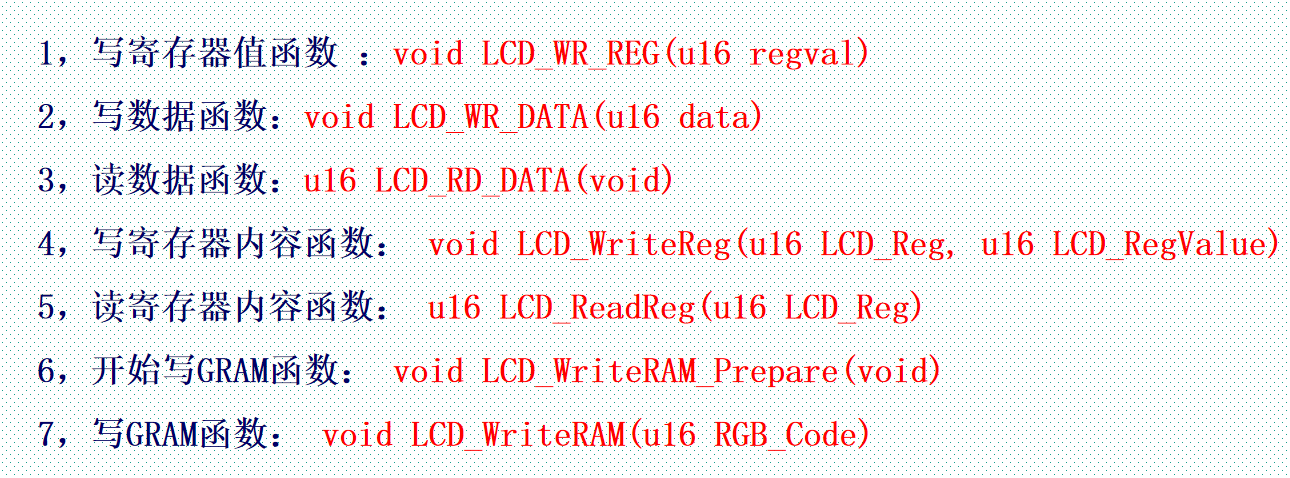

三、底层接口函数

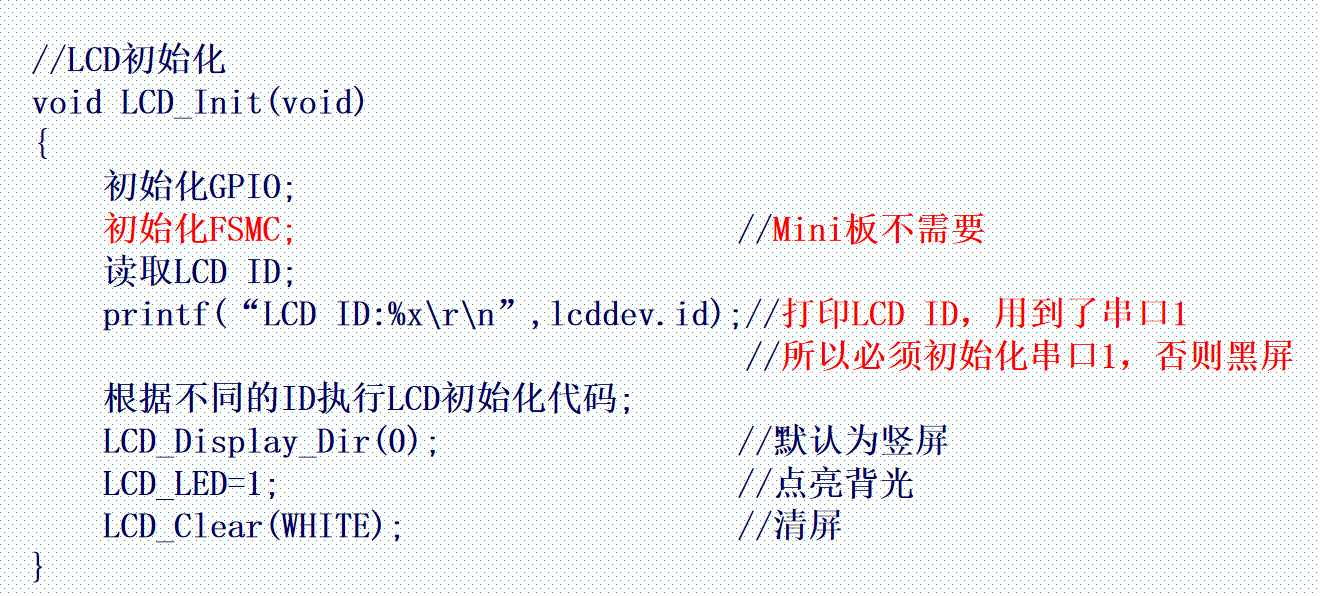

四、LCD初始化函数

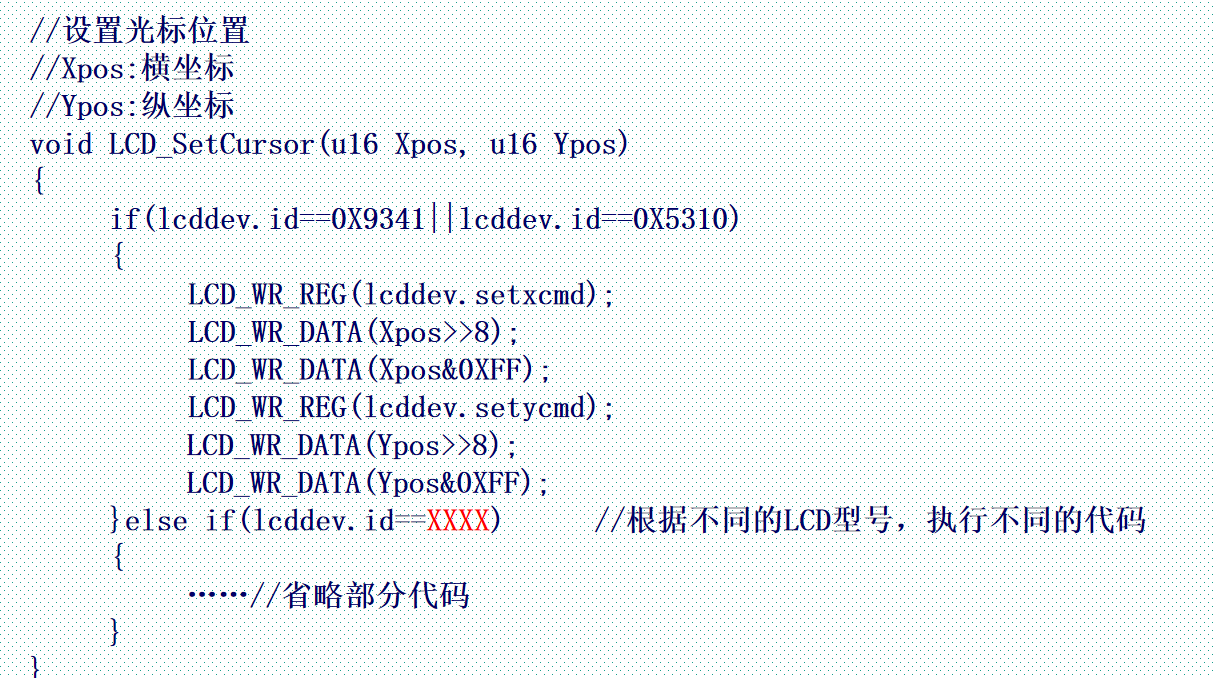

五、LCD坐标设置函数

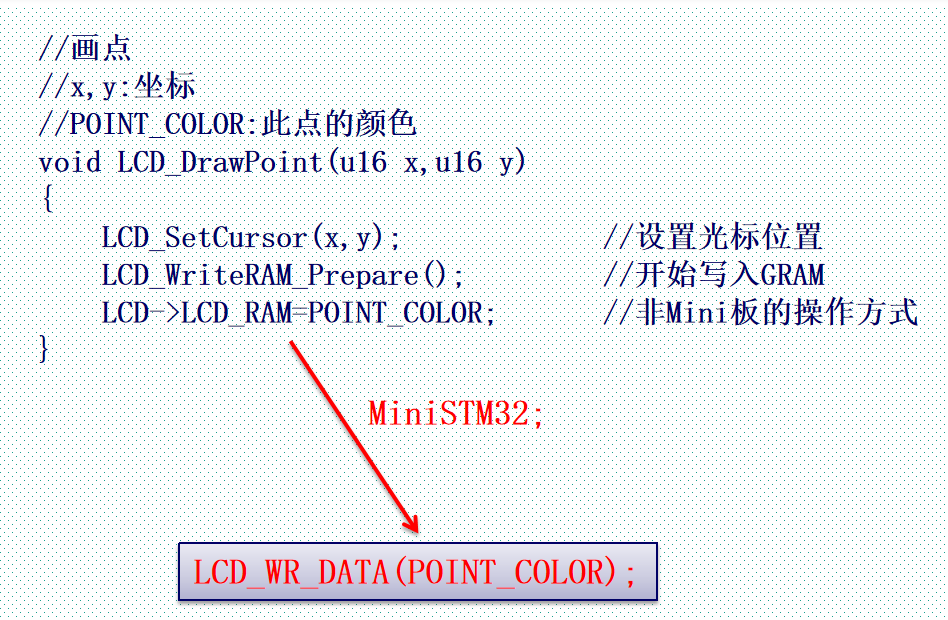

六、LCD画点函数

七、LCD字符显示函数

以下是针对图片中 LCD_ShowChar 函数的逐行解析，结合其功能实现和硬件交互逻辑：

1. 函数功能概述

void LCD_ShowChar(u16 x, u16 y, u8 num, u8 size, u8 mode)

作用：在LCD屏幕的指定位置 (x,y) 显示一个ASCII字符。
参数：
- x, y：字符左上角起始坐标（像素单位）。
- num：要显示的字符（ASCII码，范围从空格 ' ' 到 '~'）。
- size：字体大小（12/16/24像素）。
- mode：显示模式（0非叠加，1叠加。叠加模式下保留背景，仅绘制字符像素）。

2. 关键变量与初始化

u8 temp, t1, t;
u16 y0 = y;  // 保存起始y坐标
u8 csize = (size/8 + ((size%8)?1:0)) * (size/2);  // 计算字符点阵数据占用的字节数
num = num - ' ';  // ASCII字库偏移（字库从空格开始存储）

**csize 计算逻辑：
字体点阵通常按行存储**，每行像素用1字节表示（每bit代表1像素）。例如：
- 12像素字体：每行12像素 → 占用2字节（12/8=1.5 → 向上取整为2字节）。
- 总字节数 = (行字节数) * (行数) = (size/8 + 余数处理) * (size/2)。
**num 偏移**：
字库数组（如 asc2_1206）从空格字符（ASCII 32）开始存储，减去 ' ' 得到正确的索引。

3. 字符点阵数据获取

for(t=0; t<csize; t++) {if(size==12) temp = asc2_1206[num][t];      // 12像素字体else if(size==16) temp = asc2_1608[num][t]; // 16像素字体else if(size==24) temp = asc2_2412[num][t]; // 24像素字体else return;                                // 不支持的字体大小

字库结构：
字库为二维数组（如 asc2_1206[字符数][点阵字节数]），每个字符的点阵数据按行排列。
示例：
若显示字符 'A'（ASCII 65），则 num = 65 - 32 = 33，从字库中获取第33个字符的点阵。

4. 逐像素绘制字符

for(t1=0; t1<8; t1++) {if(temp & 0x80) LCD_Fast_DrawPoint(x, y, POINT_COLOR);  // 当前bit=1，绘制字符颜色else if(mode==0) LCD_Fast_DrawPoint(x, y, BACK_COLOR);  // 非叠加模式，绘制背景色temp <<= 1;  // 左移检查下一bity++;         // 移动到下一行像素if(y >= lcddev.height) return;  // 超出屏幕高度if((y - y0) == size) {         // 完成一列绘制y = y0;  // y坐标复位x++;     // 移动到下一列if(x >= lcddev.width) return;  // 超出屏幕宽度break;}
}

像素绘制逻辑：
1. 检查最高位（temp & 0x80）：
  - 若为1，调用 LCD_Fast_DrawPoint 绘制字符颜色（POINT_COLOR）。
  - 若为0且 mode=0，绘制背景色（BACK_COLOR，覆盖原有内容）。
2. 坐标更新：
  - 每处理1bit，y++ 向下移动一行像素。
  - 当 y - y0 == size 时，表示一列像素绘制完成，复位 y 并右移一列（x++）。
