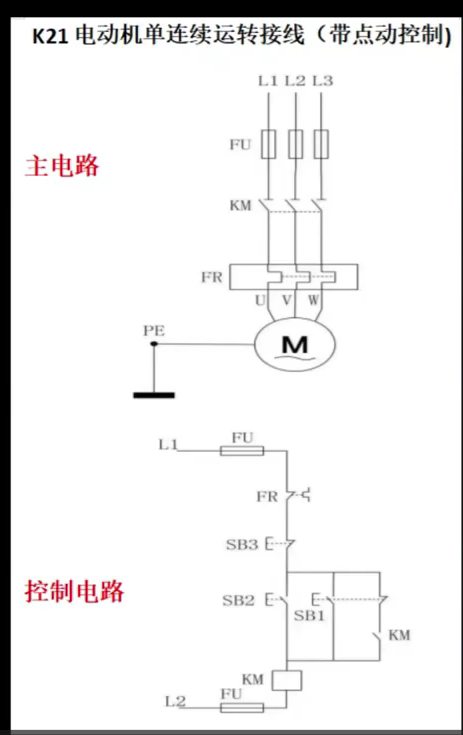

一.K21电动机单连续运转接线(带点动控制)

1.电路图

2.主线路

这可很明了,是一条直线,从上接到下就OK了,然后从热继电器出来,接到SB3按钮的常闭触点上

接着往下走一端接到SB2的常闭触点上,接着往下走，走到接触器的线圈上,

从L2借一条火线出来,从熔断器的上端接入,另一端接入线圈

这样回路就闭合了。

3.思考

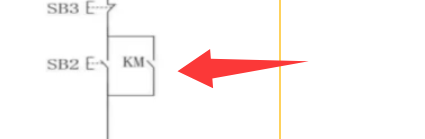

常开SB1按钮并联在SB2按钮上。

SB1的常闭触点一端接在SB1上

SB1的另一端接在接触器的常开触点上

接触器的另外一端接在SB1按钮的常开触点上

4.运行的状态

(1)绿色按钮

启动运行

(2)黑色按钮不动

电动机不动

(3)红色按钮

电动机停止运行

5.总结

(1)主线路走线

三相电(三根火线)--------------->到熔断器(上端进去下端出来)------------------>接触器(上端进去下端来)------------------->到热继电器(上端进去下端出来)-------------->三相交流电机(上端进去)------------>保护接地。

这样主线路就搞定了

(2)顺着看下来的控制线路

从熔断器的假设第二根火线借电到熔断器的13点进（第四个点的上端）----------------------->从熔断器的14点出(第四个点的下端)--------------------------->热继电器器的95点(进)------------------------>热继电器的96点(出)--------------------------->按钮SB3的常闭触点（进）------------------>按钮SB3的常闭触点（出）---------------------------->SB2的常开触点(进)-------------------------->SB2的常开触点(出)--------------------->到线圈(A1)进------------->到线圈(A2)出------------------->熔断器的下触点(假设是第五个)------------->熔断器的上触点------------------>从L2上借电

(3)控制电路的分路连接

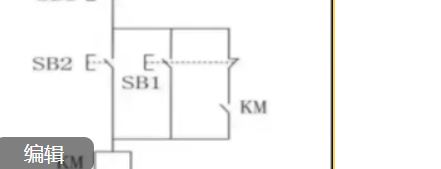

1.SB1常开触点两端并联接在SB2常开触点上

2.SB1的常闭触点一端接在SB1常开上

3.一端接在接触器的辅助触点上

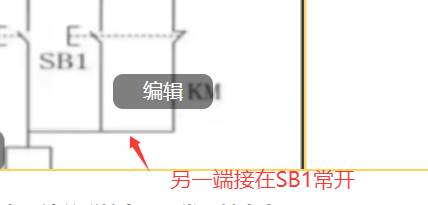

4.从接触器辅助触点下来的接在SB1另外一端常开上

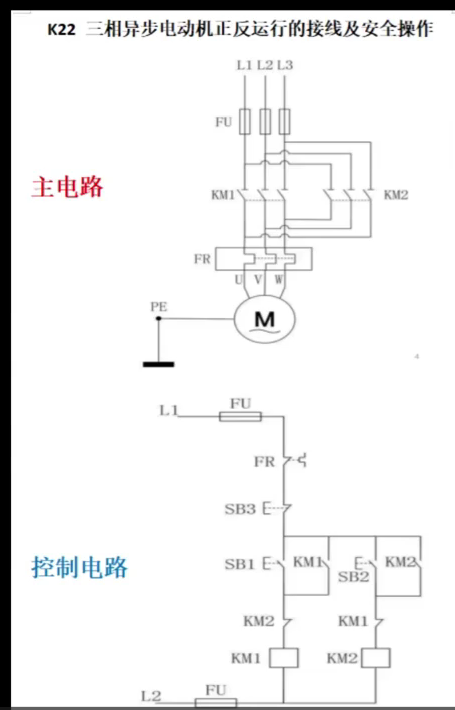

二.K22三相异步电机正反运行的接线及安全操作

1.电路图

2.主线路

三相火线------------>熔断器上进下出---------->熔断器FR------------>电机------------>接地

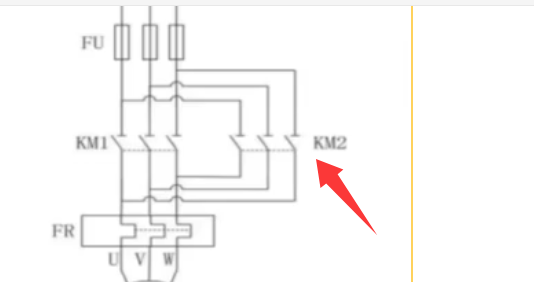

3.接触器KM2并联在KM1的上下主触点上

4.控制线路

从L1的火线上外接一根----------->熔断器------------>热继电器------------------->SB3的常闭进------->SB3常闭出----------->SB1常开进-----------------SB1常开出--------->KM2辅助常闭触点进------------->

KM2辅助常闭触点出-------------->KM1线圈A1进---------->KM1线圈A2出---------->熔断器----------L2借电上

5.KM1的辅助常开触点并联到SB1按钮上

6.接线2

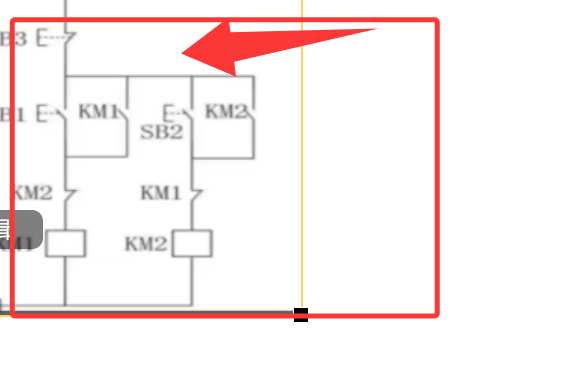

从KM1的辅助触点接一根线出来,接在SB2按钮的常开触点上,从SB2常开触点出来之后，接在KM1的常闭触点上,从KM1的常闭触点出来之后接在KM2线圈上。

7.KM2的常开辅助触点并联在SB2的常开按钮上

8.注意事项

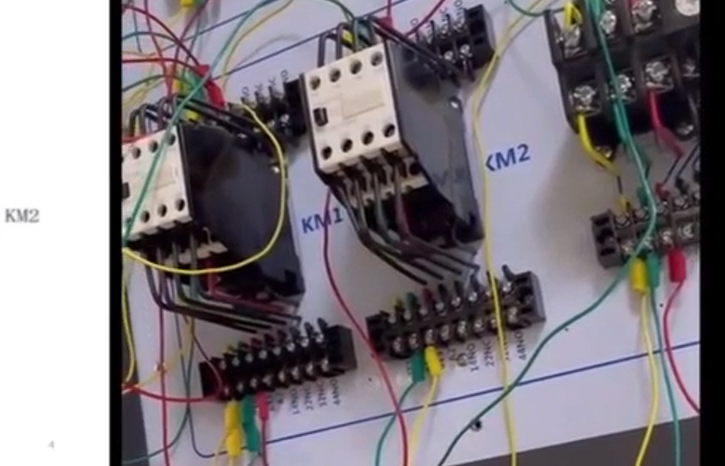

(1)从KM1出来的L1接的是KM2的L3

(2)从KM1出来的L3接在KM2的L1

(3)L2保持不变

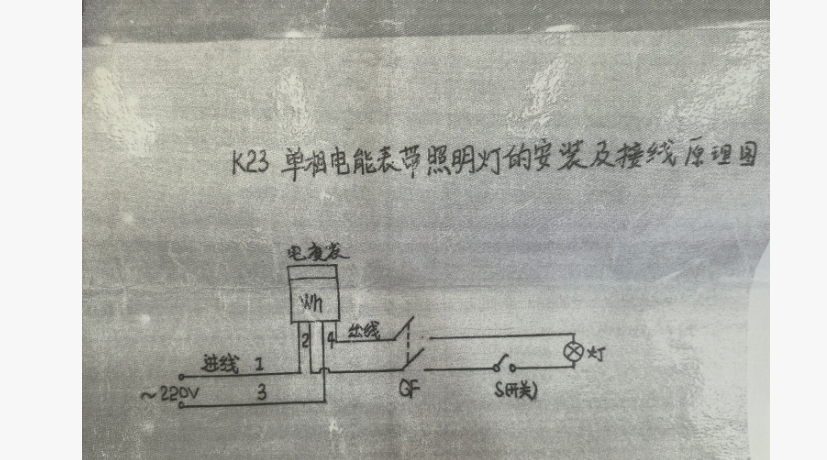

三.K23单相电能表带照明灯的安装及接线

1.电路图

1.流程

火线经过电度表-------------1进2出------------零线经过电度表----------3进4出------------出来经过两匹的空开上进下出-------------------火线经过灯泡一端进-----------从灯泡的另外一端出来------------右边接在火线上------------------零线形成闭合

四.K24带熔断器(断路器),仪表,电流互感器的电动机运动控制电路接线

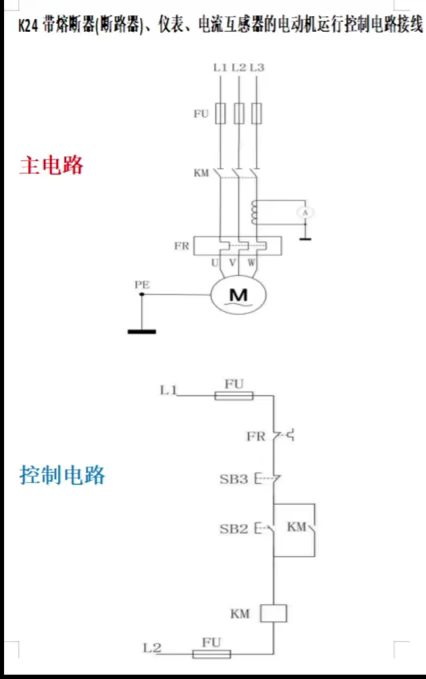

1.电路图

2.主线路自己的理解

三相火线------------------------>FU熔断器------------------>接触器的上端进去---------------------->接触器的下端出来-------------->FR热继电器--------------->电机-------------->接地

3.从接触器到-------------------FR的过程中

火线上了接了电流互感器

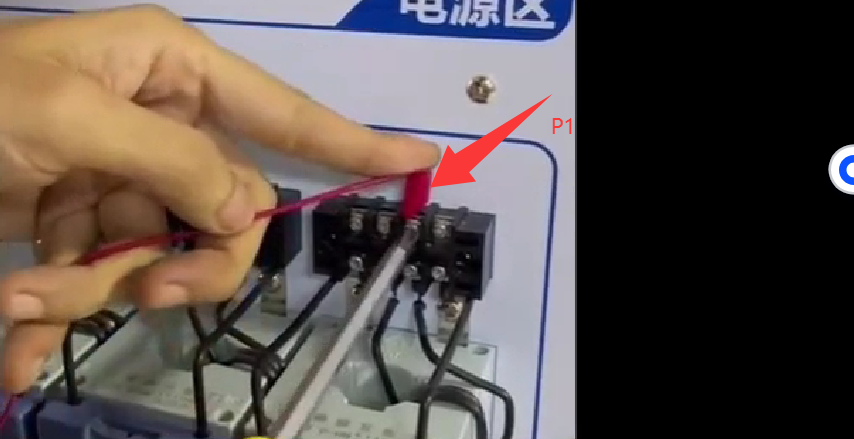

(1)从P1进

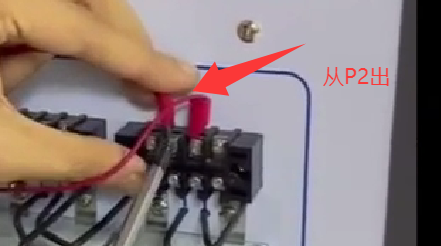

(2)从P2出

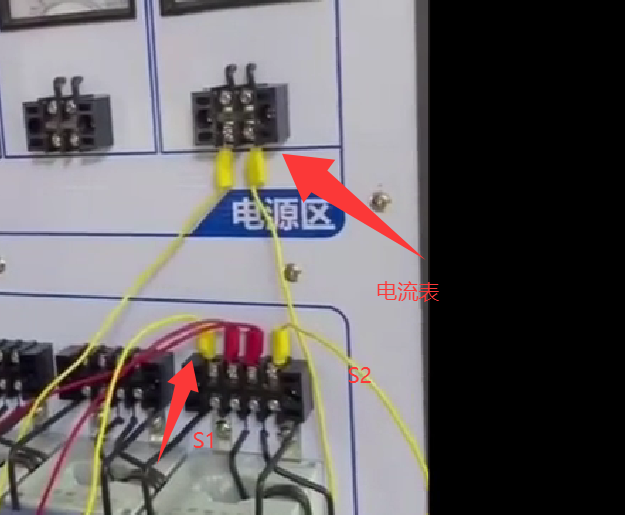

(3)电流表并联在电路互感器上S1进S2出

(4)接地

S2出来一个线接地

4.控制回路的线
