随着市场的发展，企业面临两个方面的挑战：从业务和市场方面来看，为了在竞争中取得更大优势，需要更高质量的产品，较低的成本并缩短产品上市周期；从设计和技术方面来看，产品的集成度越来越高，模组化设计越来越多，体积越来越小，元器件密度越来越大，约束条件也越来越复杂，还需要满足新的设计标准及行业规则。因此，机械，电气，液压及气动的协同设计是一种大趋势。

机电一体化设计的含义

那么什么样的设计平台才能算是真正意义的机电协同设计呢？

• 具有以数据库为基础，高效准确的电气原理图设计能力；
• 具有3D 模拟仿真能力，比如空间布局，智能布线，计算线长，空间避让等功能；
• 具备处理模型的能力：不仅限于标准低压电气元件模型，还要能快速编辑大装配体，并支持版本管理和动态更新；
• 数据实时双向交流：确保机械与电气设计之间信息同步。

SOLIDWORKS Electrical 就是这样一个能够满足以上所有要求的电气协同设计平台。

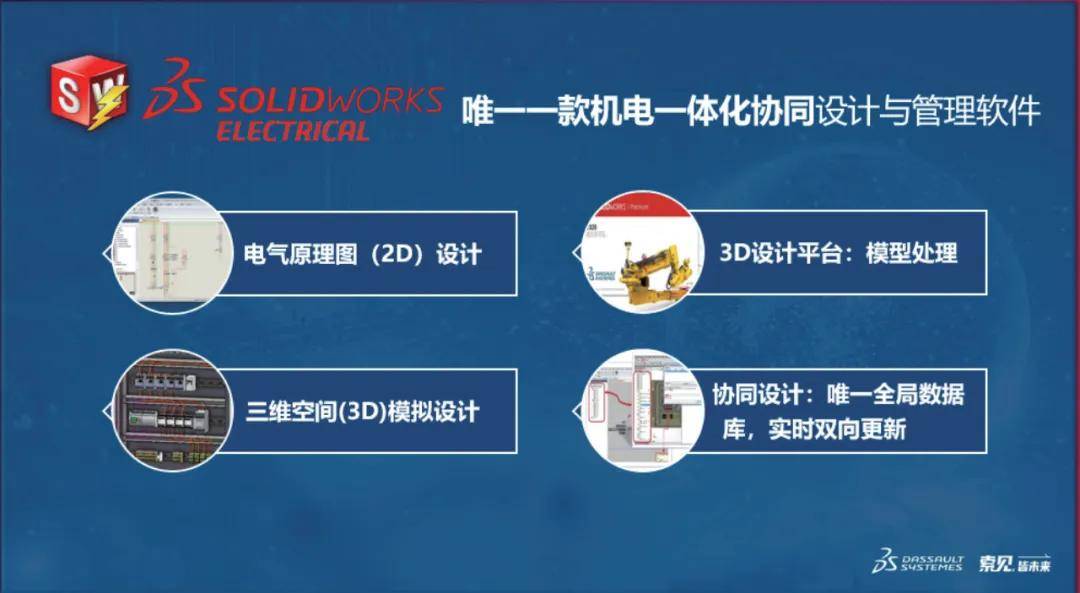

SOLIDWORKS Electrical 协同设计平台由三部分组成：

•SOLIDWORKS Electrical Schematic Professional：专业的电气原理图设计模块；

•SOLIDWORKS Electrical 3D 设计模块：电气 3D 布局及布线仿真设计模块；

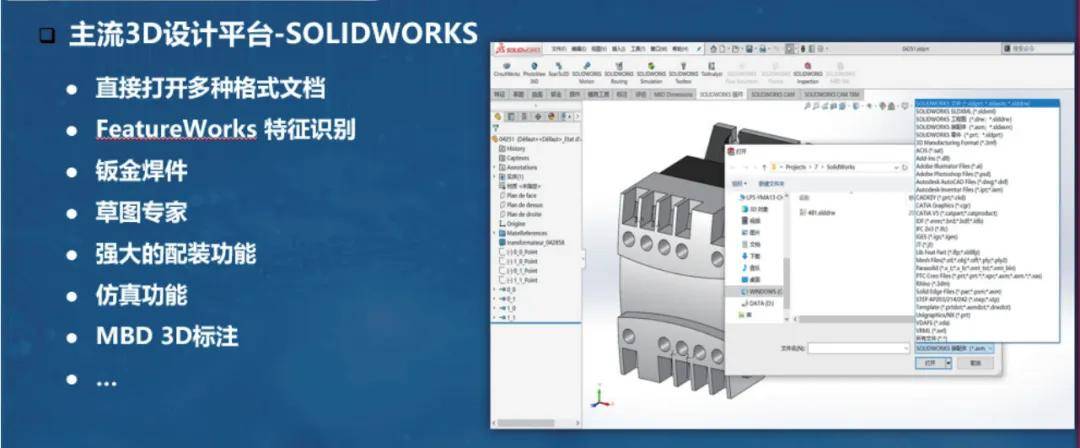

•SOLIDWORKS CAD ：零件建模及大装配设计平台；

它们之间无缝集成，数据实现双向实时动态互交。

机电协同设计平台关键方面

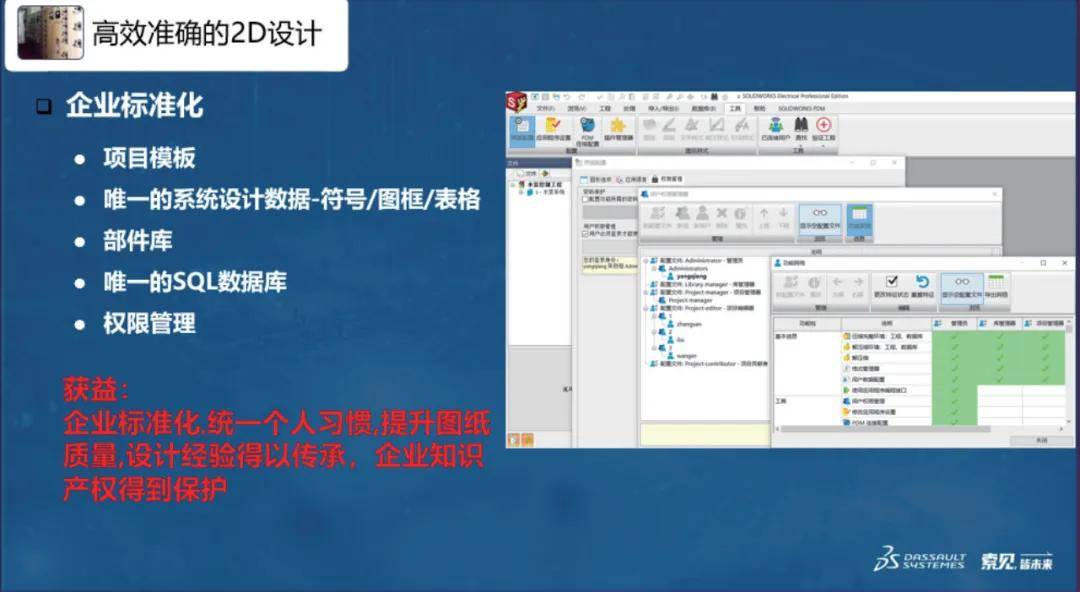

1 企业标准化

平台提供IEC/GB/ANSI等多种标准的电气符号库，包含1700多家企业的元器件库以及标准图框和表格。

通过SQL数据库管理，可统一设定设计规范，使所有工程师的设计习惯一致，并可通过权限管理赋予不同角色权限大小。

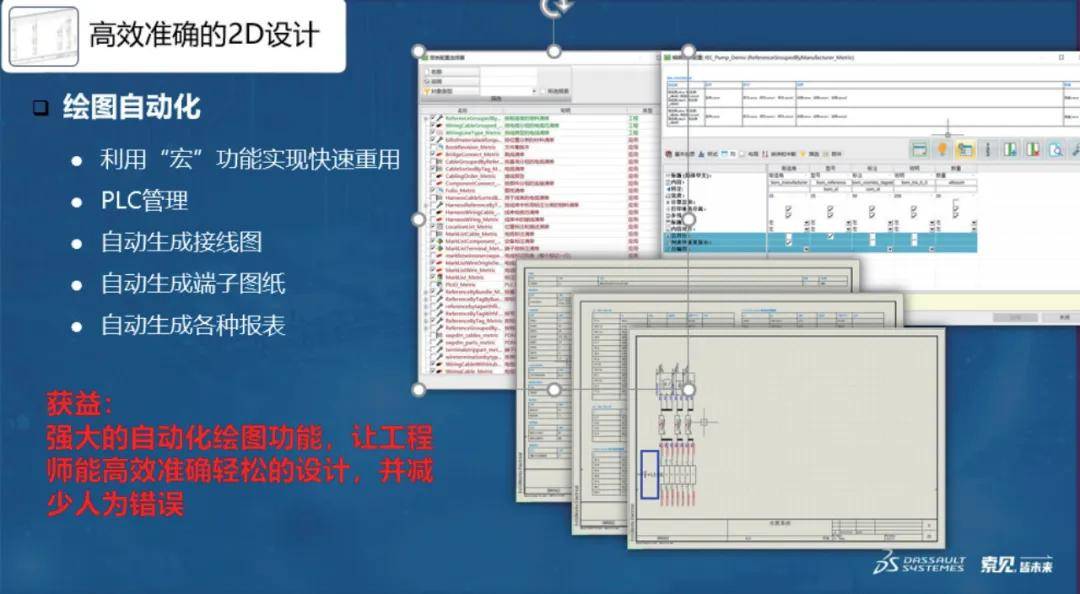

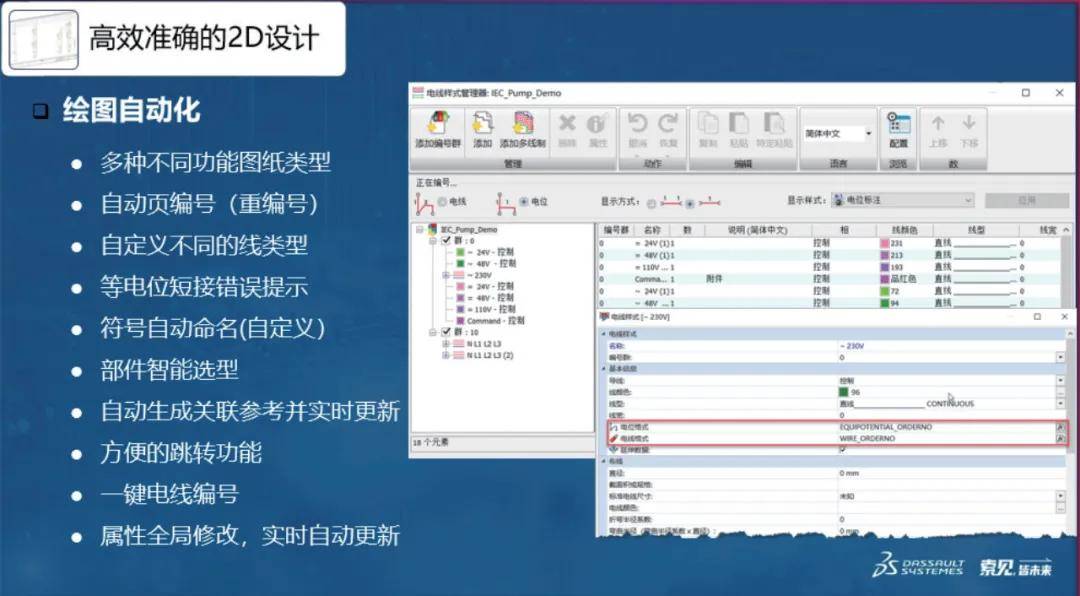

2 高效准确的 2D 功能

在原理图设计中，平台提供的自动化功能解放了设计工程师，让他们能够专注于设计优化而非绘图工作，同时减少了人为错误。

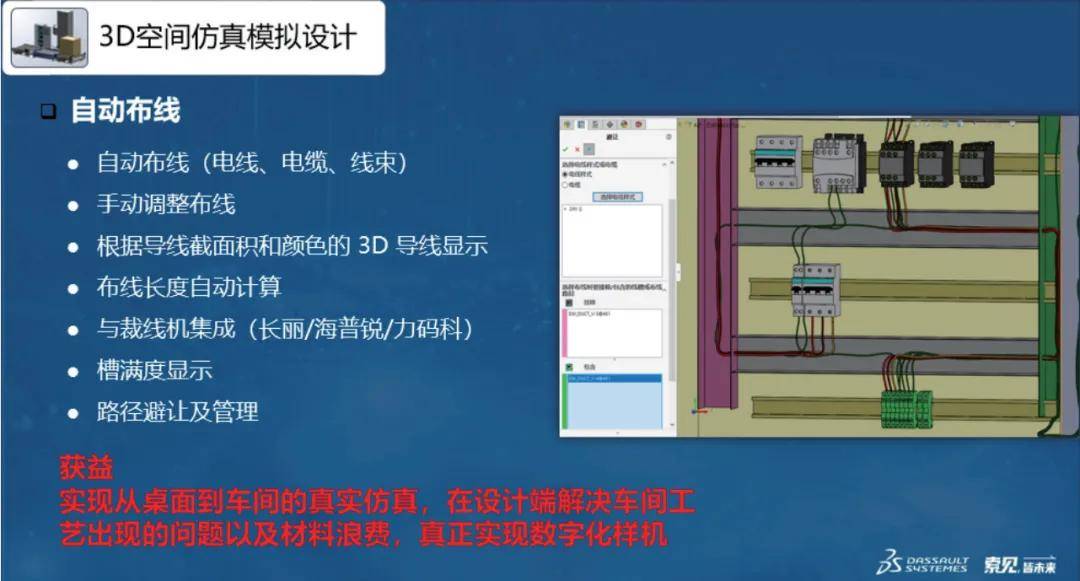

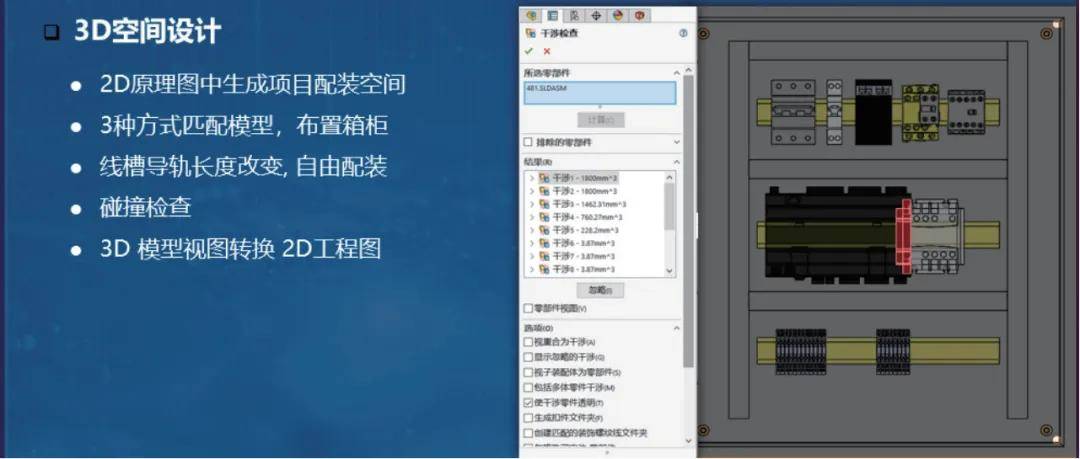

3 3D 仿真模拟设计

SOLIDWORKS Electrical 3D模块集成在SOLIDWORKS机械设计平台上，支持3D模型装配、智能开孔、电线自动布线及长度计算等功能，并可与下线机无缝连接，通过扫码枪识别下线机加工的电线，自动跳转到 3D 布线配装体，实现工艺工程师可视化接线。

4 机电协同设计

电气原理图设计模块和电气 3D 设计模块基于同一个 SQL数据库，在数据库中相同名称的设备是唯一的，因此无论在2D 或 3D 中新增，删除，修改某一设备，都能够自动实时同步双向更新。

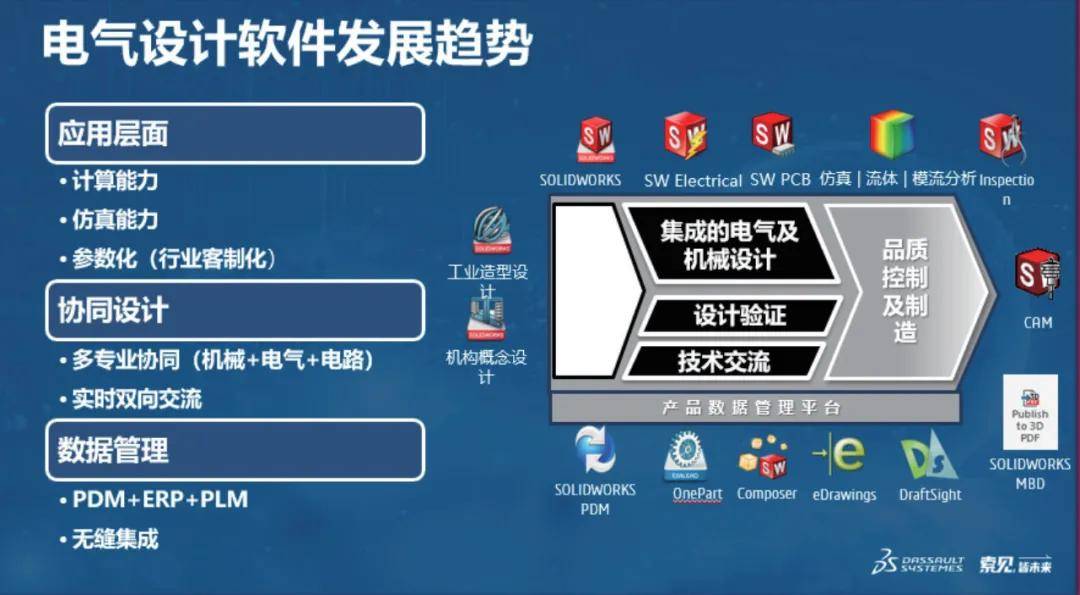

发展趋势

从应用层面上来看，电气设计现在更注重实用性和仿真能力，以提高设计精度。对于特殊行业，还会开发定制化功能。

为了适应快速市场变化，企业需要跨专业协同工作，确保数据在不同部门（如机械、电气和电子）间高效流通。

这通常需要PDM、ERP和PLM等系统的支持，以实现数据的有效管理和顺畅沟通。
