目录
- 一、需求分析
- 二、程序编写
- 1.实现1盏灯的自控（IF、TOF）
- 2. 添加模式控制（Case、枚举）
- 3. 添加多盏灯（FOR、数组）
- 4. 添加多组灯（二维数组）
- END
项目结合了，FB，IF，CASE，FOR循环，常量，枚举，数组等知识点
一、需求分析

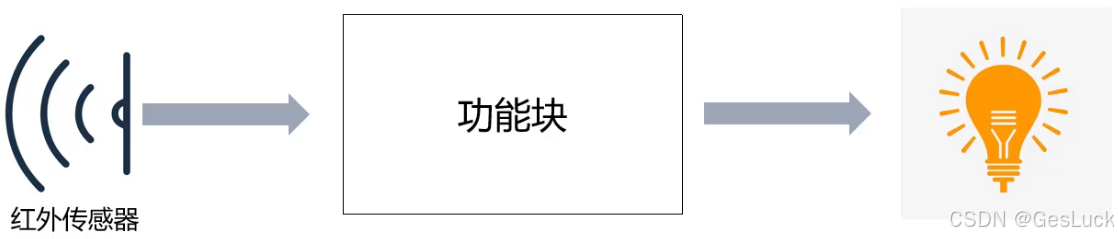

实现灯的控制：
- 灯默认状态为半亮状态
- 当传感器检测到信号时，由半亮变为全亮
- 当信号消失后，2分钟后由全亮变为半亮
- 灯需要有关闭、半亮、常亮、自动控制四个模式控制
二、程序编写
1.实现1盏灯的自控（IF、TOF）
要求：传感器为1时高亮，2分钟后变为半亮（if、tof）

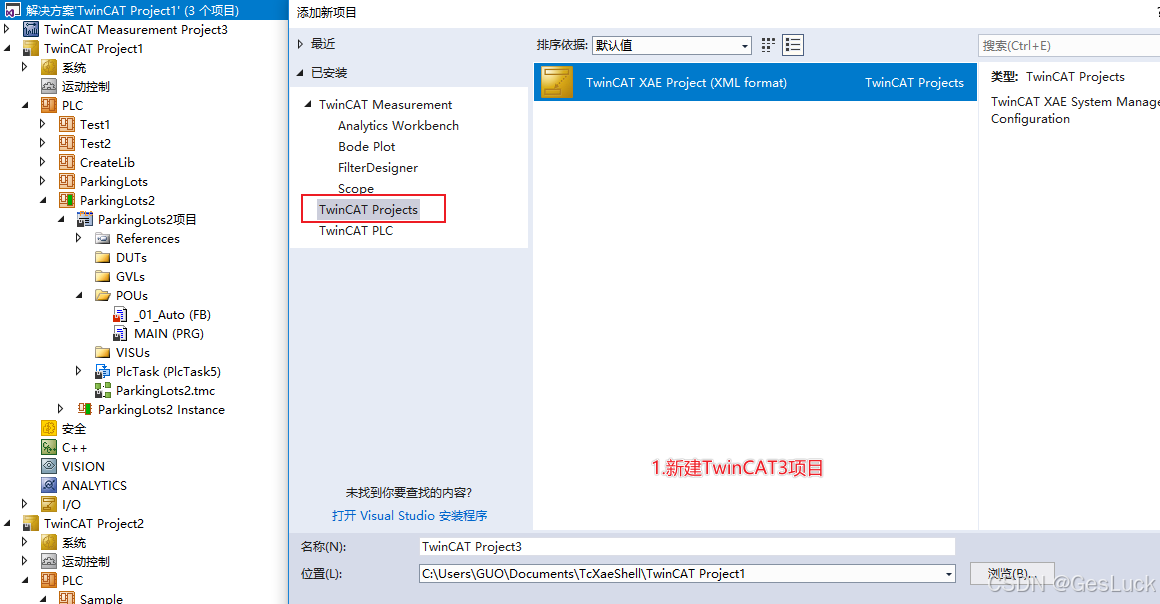

- 新建TwinCAT项目

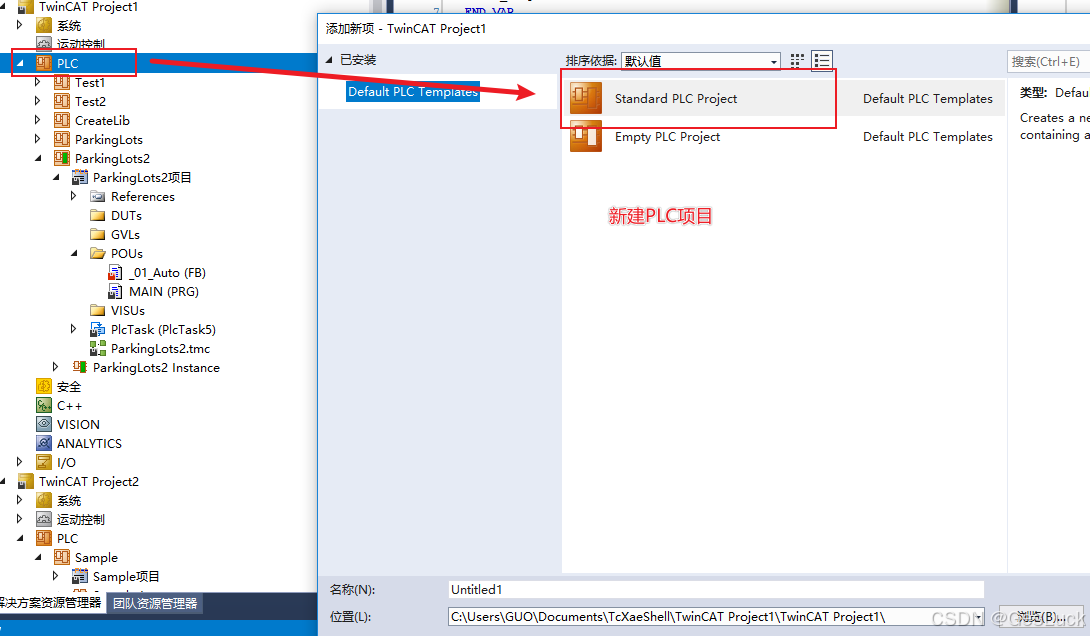

- 新建PLC项目

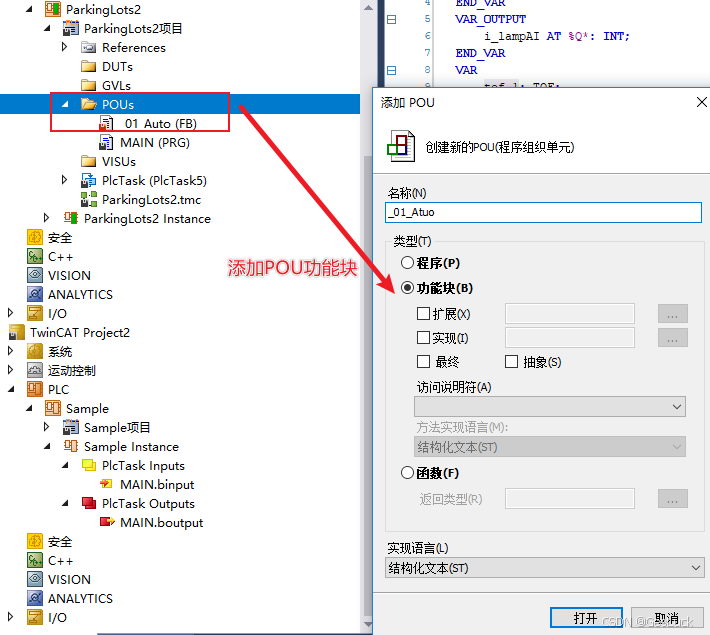

- 新建FB功能块

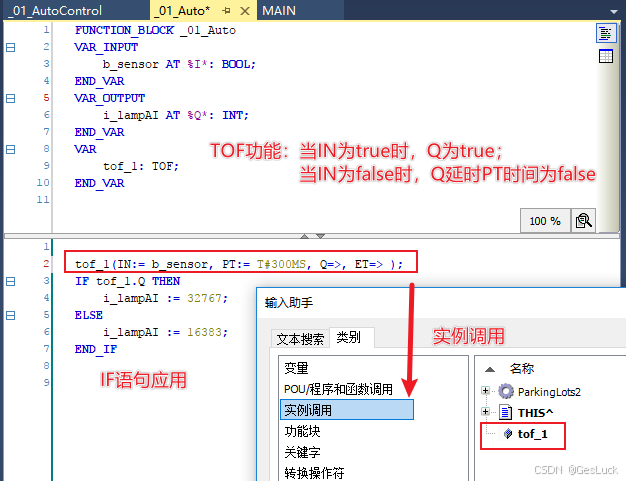

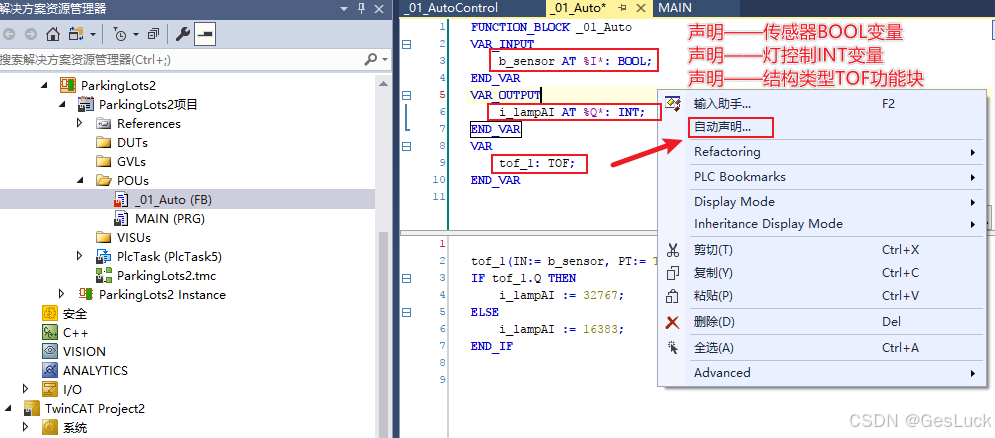

FB块程序编写（变量声明）
FB块程序编写（变量访问）

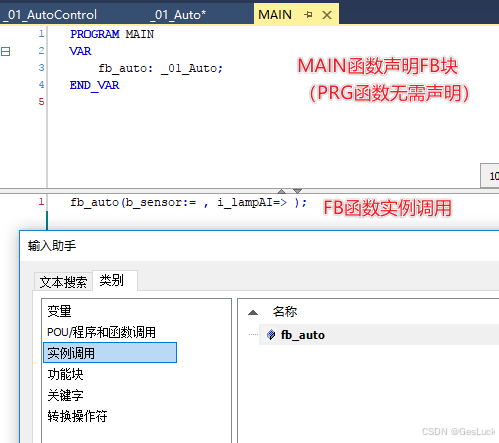

- FB块调用
- 功能测试
2. 添加模式控制（Case、枚举）

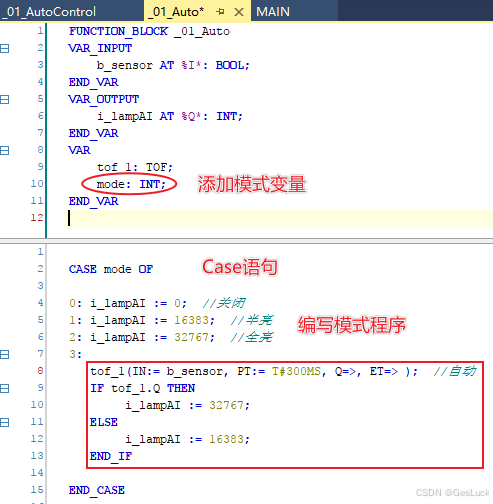

- 添加模式0、1、2、3

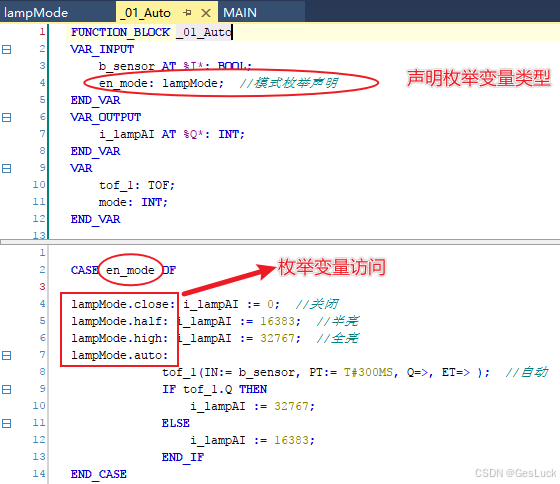

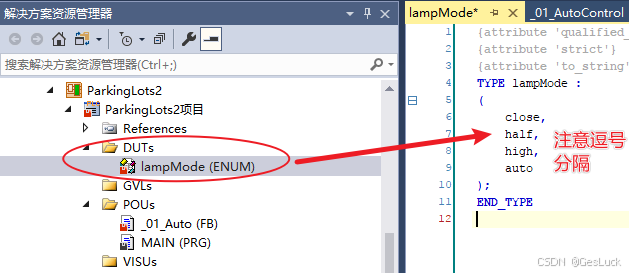

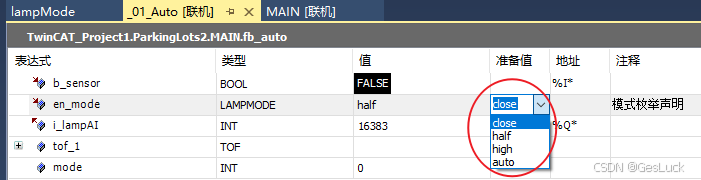

- 添加枚举数据类型并应用类型

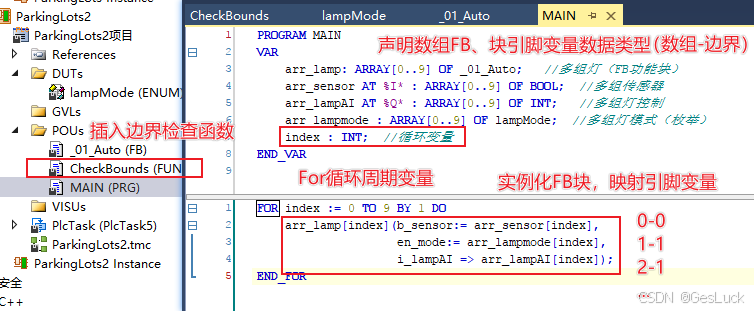

3. 添加多盏灯（FOR、数组）

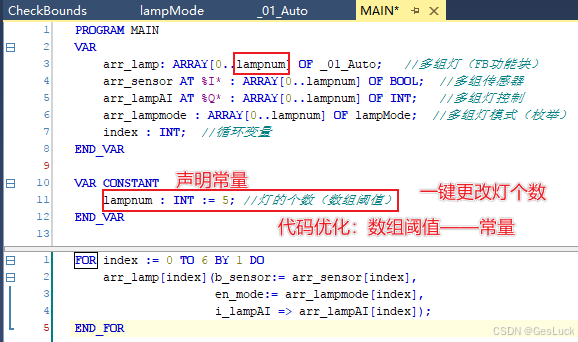

- 声明一个数组FB功能块（单个灯的功能块封装）
- 声明FB块引脚变量（数组类型sensor、lampAI、mode）
- 声明一个FOR循环变量（For循环周期应用）
- 声明一个常量（数组阈值一键改写）

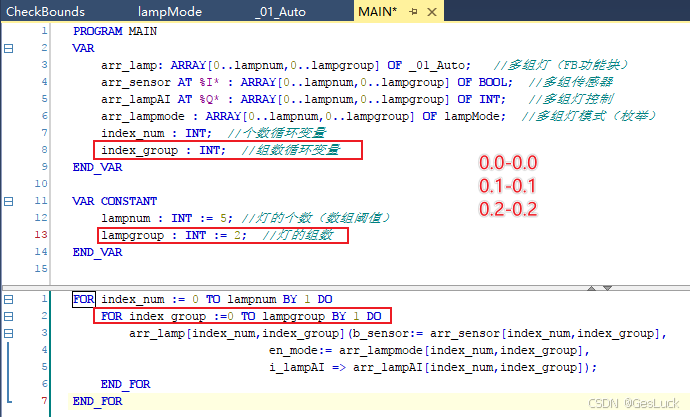

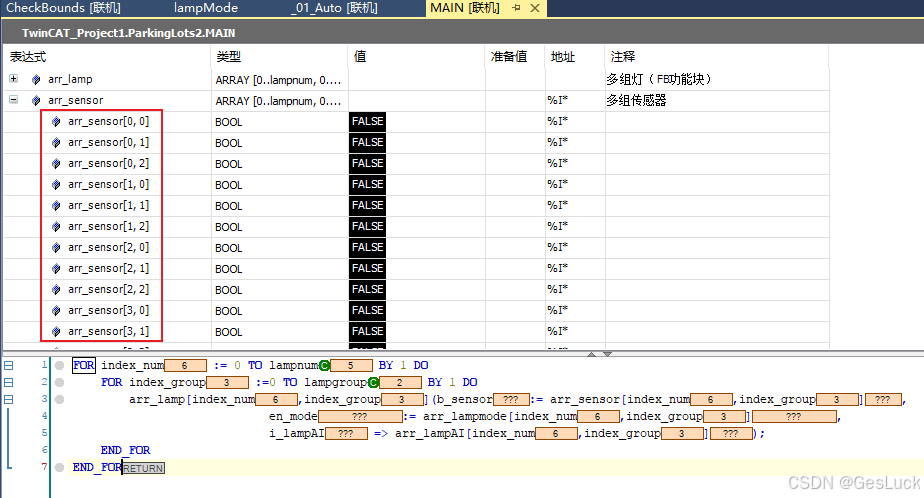

4. 添加多组灯（二维数组）
添加组循环
