前言
重点讲述UVM常用的接口连接方式。
寄存器模型：
UVM寄存器模型（Register Model）是一组高级抽象的类，用于对DUT（Design Under Test）中具有地址映射的寄存器和存储器进行建模，通过提供寄存器操作的抽象接口进行读写操作，这样简化了对寄存器的验证。

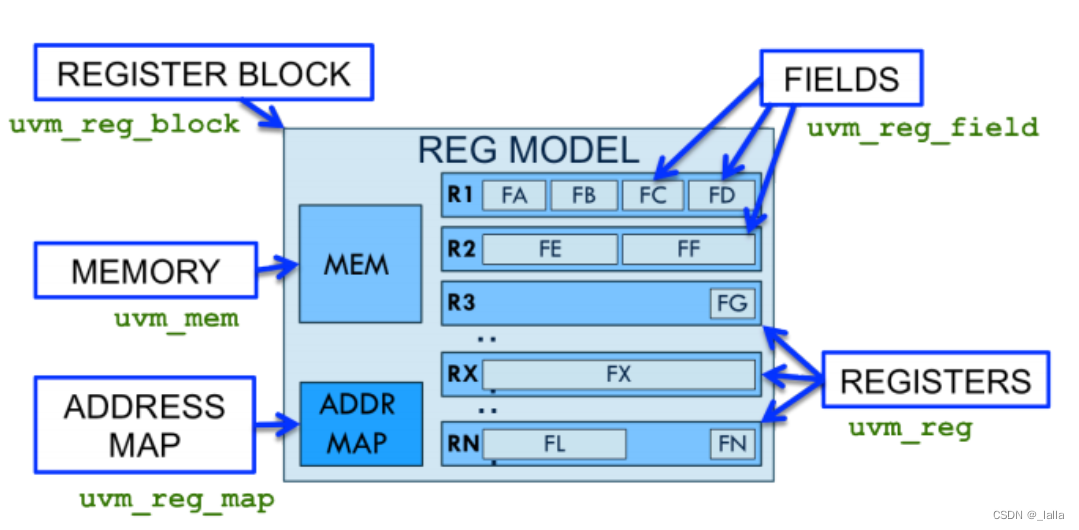

寄存器模型模拟了DUT内部的存储器件，一个简单的寄存器模型如图：
上述的图中可以看出寄存器模型的大致框架，内部含有众多寄存器和存储器，这些元件通过地址图与DUT内部的寄存器形成映射关系。
不过寄存器的保留域可以不用管，无法写入，读出的数据是复位值，在提取寄存器功能点时也常常忽略保留域。
寄存器读写：
寄存器模型与DUT的数据交互复杂多样，整体方式其实就是通过前门访问和后门访问。
前门访问过程：
1.测试用例或者参考模型会调用寄存器模型的read() 或者 write() 方法，指定为前门访问方式。一旦寄存器模型被上层调用后，这个寄存器模型就会产生一个有关读写操作事务。
2.寄存器模型通过调用adapter的reg2bus函数将寄存器读写事务转换成总线事务。
3.该总线事务会交给关联的sequencer发送给driver，然后再驱动给DUT。
4.monitor监测响应，然后给到端口传出去，这个端口可以是analysis_port端口。
5.寄存器模型通过analysis_port端口获取响应后调用adapter的bus2reg函数将事务转换成寄存器操作
6.寄存器模型自动更新镜像值
后门访问过程：
1. 在寄存器模型中，通过 add_hdl_path() 或 add_hdl_path_slice() 为内部的每个寄存器或字段域指定对应的RTL信号路径，这个过程理解为映射。
2. 调用寄存器模型的read() 或者 write() 函数，方式指定为后门路径。
3.通过DPI-C接口或者force/release直接修改或者读取对应路径的寄存器值.
4.写入的数值或者读出的数值都会自动更新到寄存器镜像里。
如图所示：

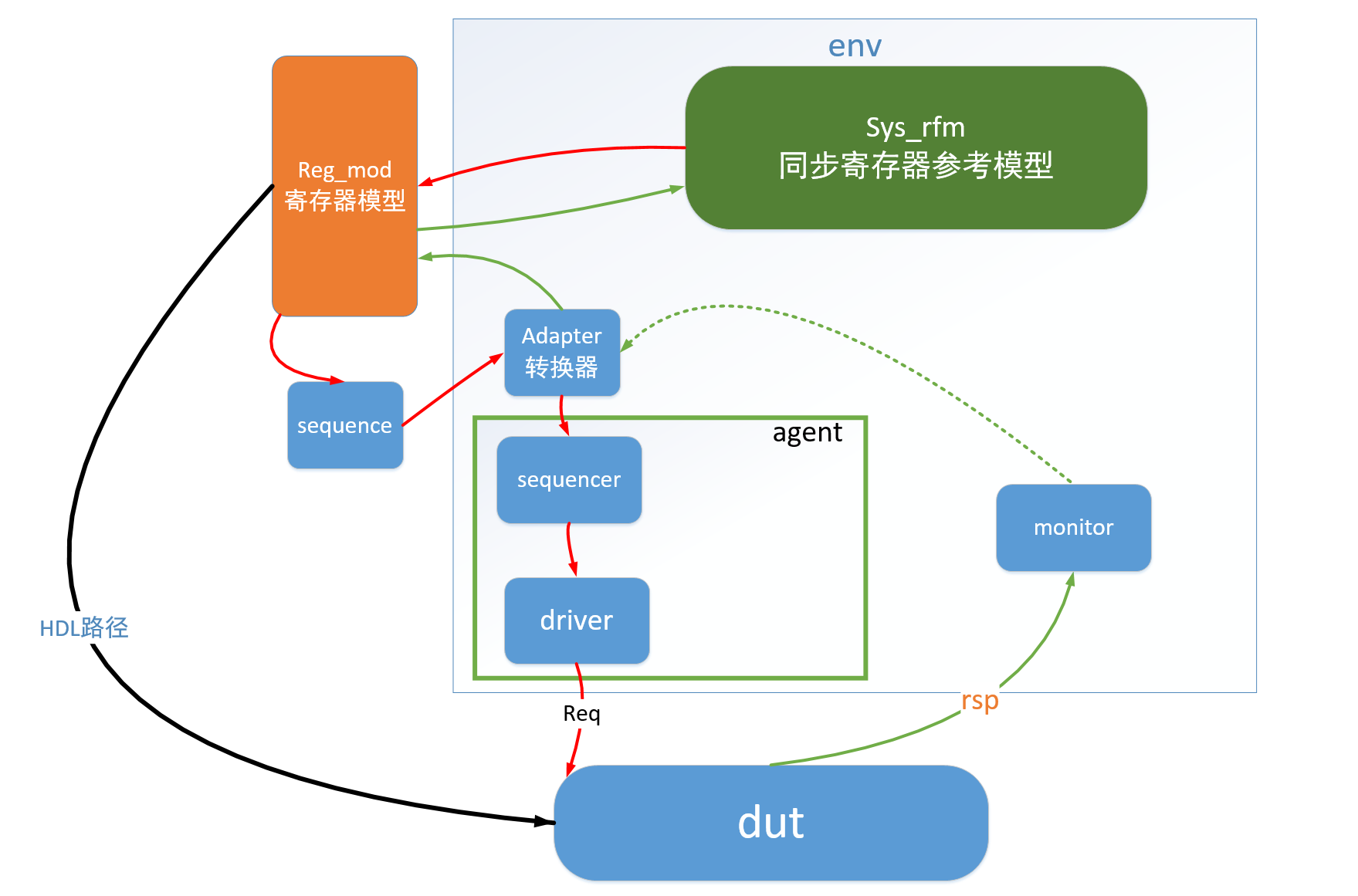

红色线条表示的是参考模型写数据到DUT内部的路径，绿色线条表示参考模型从DUT寄存器里读出数据，黑色线条表示后门访问。
参考模型一般都不会写数据，想要读寄存器数据可以通过前门后门或者读取镜像值来获取数据。
通道机制：
在UVM的端口连接机制中，最为常用的有3种端口连接机制。
一对一接口：
1.put_port:在完成transaction的打包后，通过port.put(trans)将事务发送出去。（blocking_put_port接口也属于put_port的一种，属于阻塞接口，不支持反向）
2.get_port:在需要transaction的时候，通过port.get(trans)获取事务。(get_blocking_prot就是get_port的一种，它属于阻塞端口）
一对多接口：
analysis_port接口为广播接口，可以向所有组件发送事务信息。
接口转接：
tlm_fifo作为中间传输的缓存器，可以用于不同接口之间的连接。当存在两个接口的定义不相同时，通过将接口连接到fifo对应的接口上实现转接。
tlm_fifo分为有ap端口的fifo 和没有ap端口的fifo。
通常agent发送的transaction不止一个组件使用，因此在agent中通常使用的analysis_port实现广播，而在参考模型或者记分板中并不需要广播功能。
因此在不需要广播功能的组件中，通常可以不用analysis_port端口。
以agent到scoreboard的端口连接为例简单的讲述一下常用的接口连接机制：
1.多对一连接：

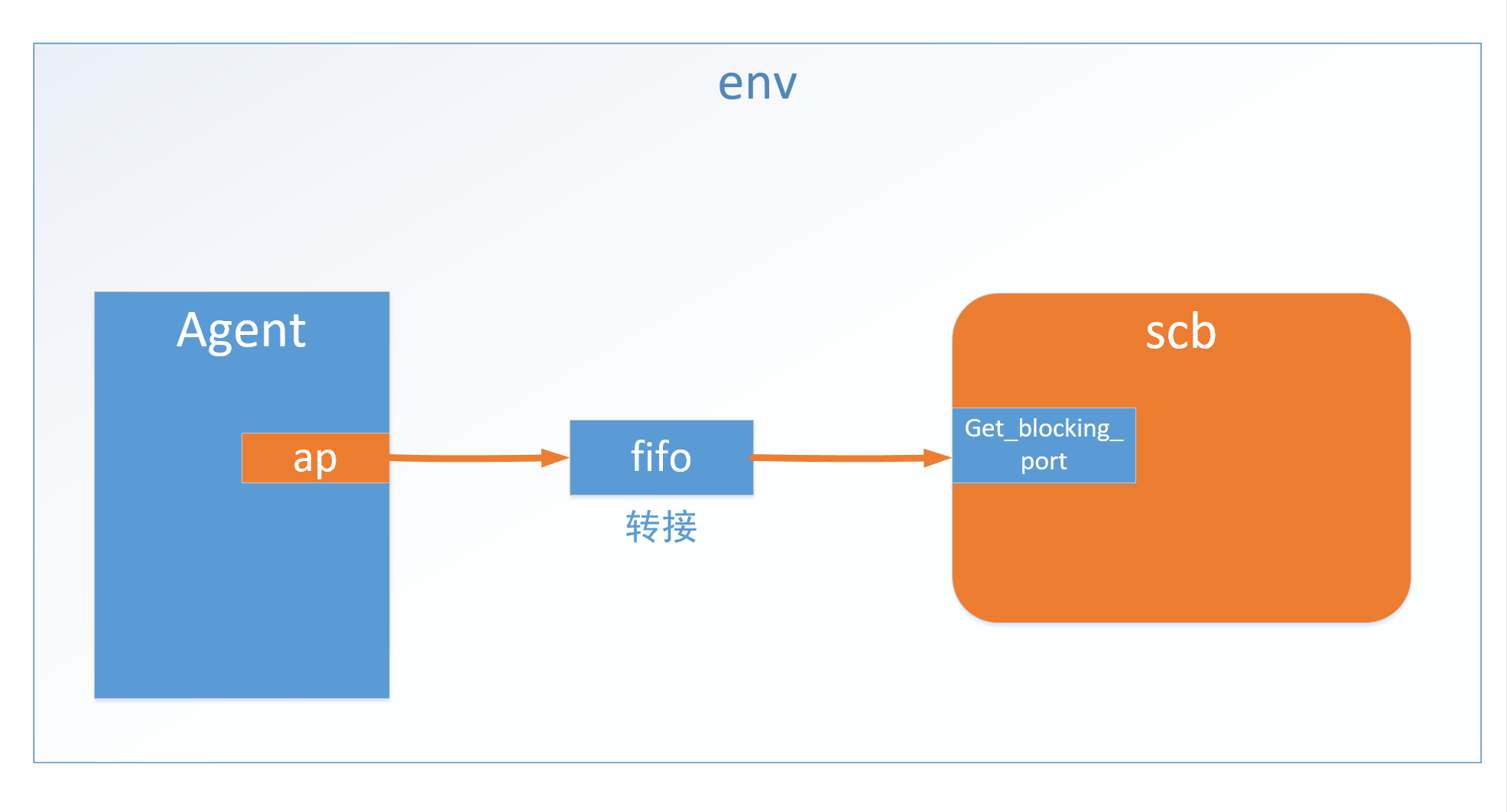

analysis_port------env.tlm_fifo------scoreboard.get_blocking_port。
这属于不同类型的接口连接，由于scoreboard不是时刻都需要事务的，因此需要一个缓冲功能的接口。

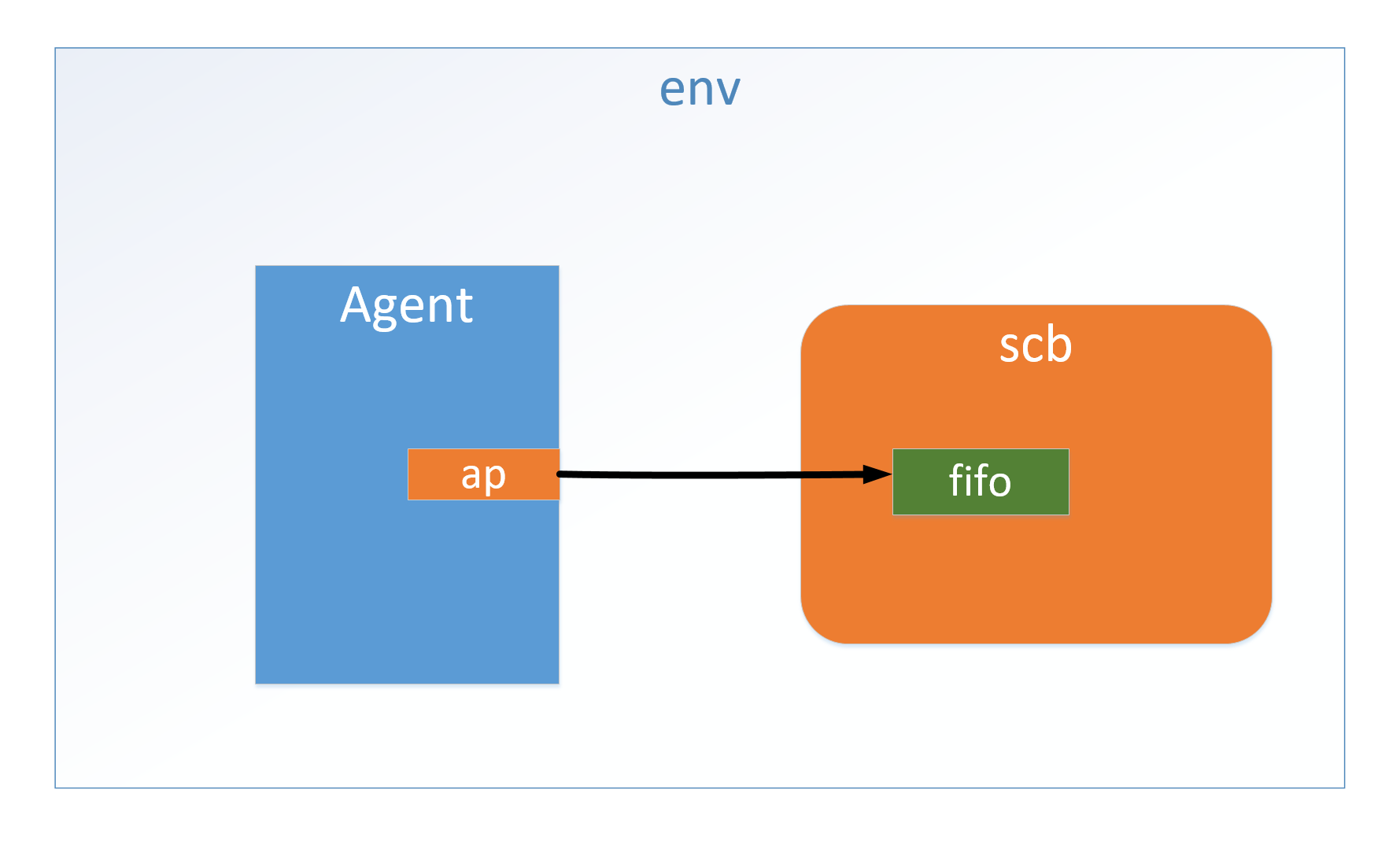

analysis_port--------scoreboard.tlm_fifo
由于fifo中自带了get()函数，通常也可以省略get_blocking_port接口，直接在scoreboard里面实例化两个fifo存储数据用于对比。
虽然使用fifo简单易懂，但是很多时候一个组件需要获取多组数据的情况，这种情况下例化很多fifo是不现实的。
原因在于如果不同agent之间发送事务的phase不同，而scoreboard里面没有选择合适的phase，那么环境的调试将会变得十分困难。
而且想要从fifo里面获取数据需要在特定的phase里面执行。

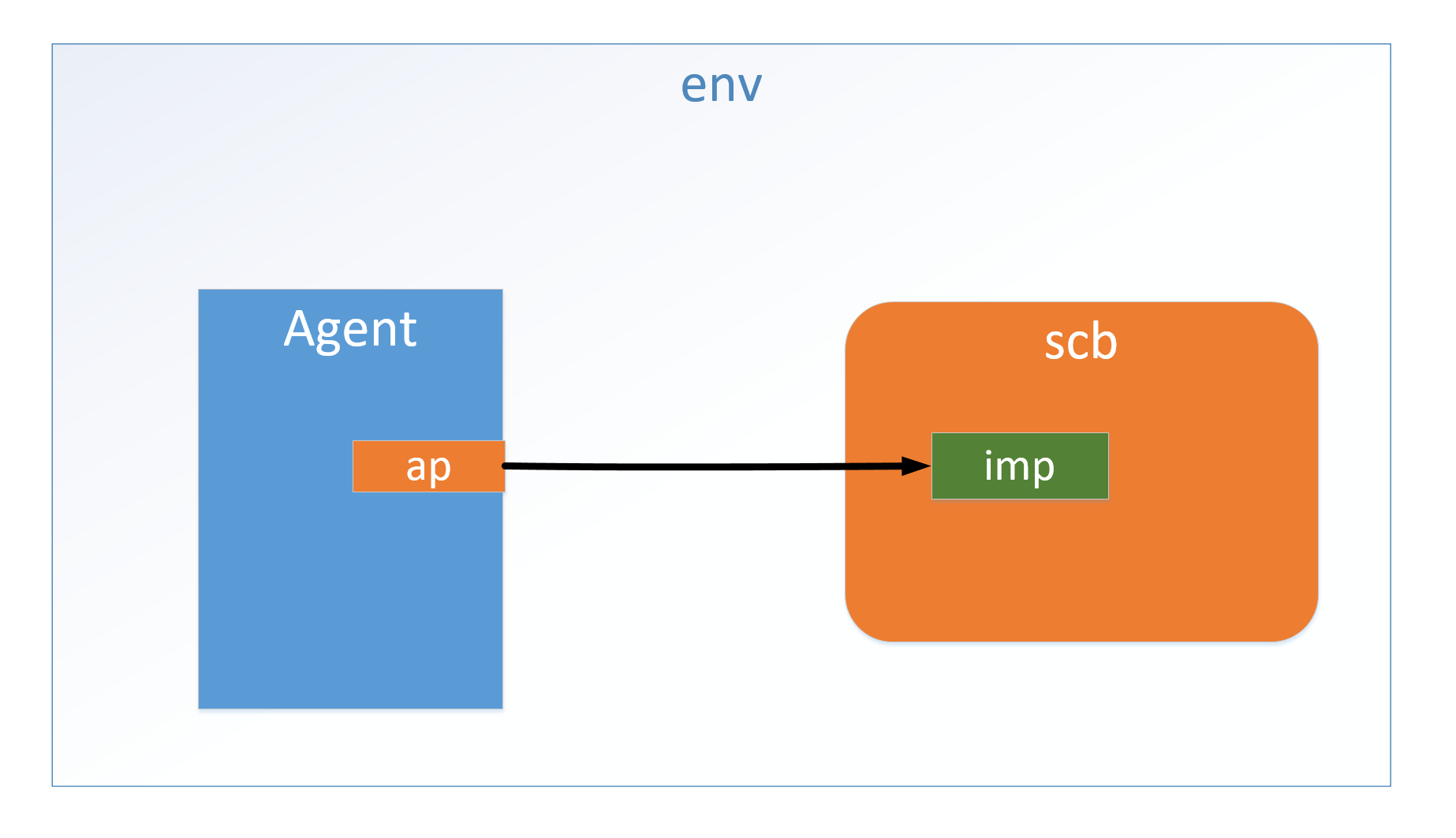

analysis_port ------------- scoreboard.imp
imp,我在B站上看到的视频解释为通道的意思，如果组件中有多个imp接口的话，需要使用·uvm_analysis_imp_decl宏定义创建多个imp类去分别对应不同的通道，还要再组件中定义具有相同后缀名的函数。
2.一对一连接：
常见一对一的端口连接方式有：
阻塞式单向传输：uvm_blocking_put_port（发送） + uvm_blocking_put_imp（接收）
阻塞式双向传输：uvm_blocking_transport_port（发送） + uvm_blocking_transport_imp（接收）
非阻塞式单向传输：uvm_nonblocking_put_port（发送） + uvm_nonblocking_put_imp（接收）
例如：
class scoreboard extends uvm_component;`uvm_component_param_utils(scoreboard #(transaction))// 定义两个IMP端口：一个接收预期数据，一个接收实际数据uvm_blocking_put_imp #(transaction, scoreboard #(transaction)) expected_imp;uvm_blocking_put_imp #(transaction, scoreboard #(transaction)) actual_imp;// 存储预期和实际数据的队列transaction expected_queue[$];transaction actual_queue[$];function new(string name = "scoreboard", uvm_component parent = null);super.new(name, parent);expected_imp = new("expected_imp", this);actual_imp = new("actual_imp", this);endfunction// 实现expected_imp的put方法virtual task put(transaction tr);`uvm_info("SCOREBOARD", $sformatf("Received Expected Data: %0h", tr.data), UVM_MEDIUM);expected_queue.push_back(tr);endtask// 实现actual_imp的put方法virtual task put(transaction tr);`uvm_info("SCOREBOARD", $sformatf("Received Actual Data: %0h", tr.data), UVM_MEDIUM);actual_queue.push_back(tr);endtask// 比对逻辑（可在run_phase或单独的任务中调用）task compare();if (expected_queue.size() != actual_queue.size()) begin`uvm_error("SCOREBOARD", "Mismatch in number of transactions!");end else beginforeach (expected_queue[i]) beginif (expected_queue[i].data !== actual_queue[i].data) begin`uvm_error("SCOREBOARD", $sformatf("Data mismatch at index %0d!", i));endendendexpected_queue.delete();actual_queue.delete();endtask
endclass总结
不同种类的端口一般不能直接相连，需要FIFO转接，或者将两个要相连的端口类型声明为一致的。
