恒流源的设计原理：

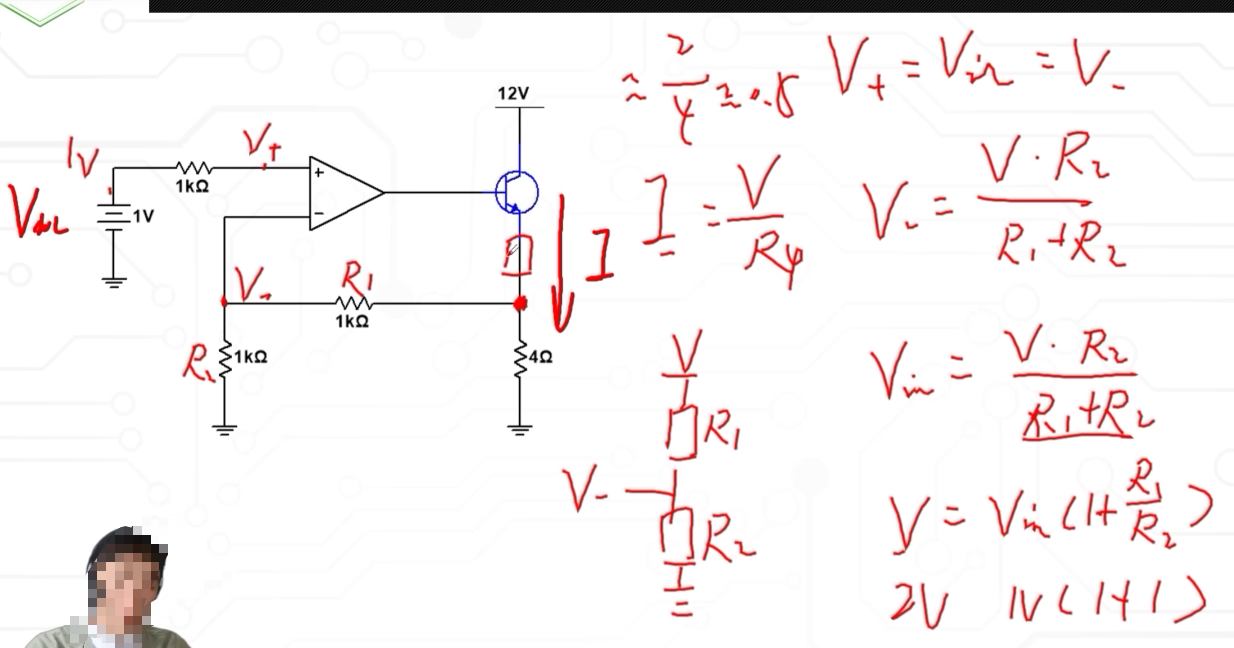

如图所示你可以看到右边的的推到公式得到红点处的电压是一个和左边相关的定值，所以呢右边的电流就是电压除以那个4Ω，所以得到右边的电路的电流大体是一个定值，不管你再加什么东西都可以保持这个电流，如此一个恒流源就形成了（右边三极管下面的电阻变化会影响到那一点s输出的电压。）

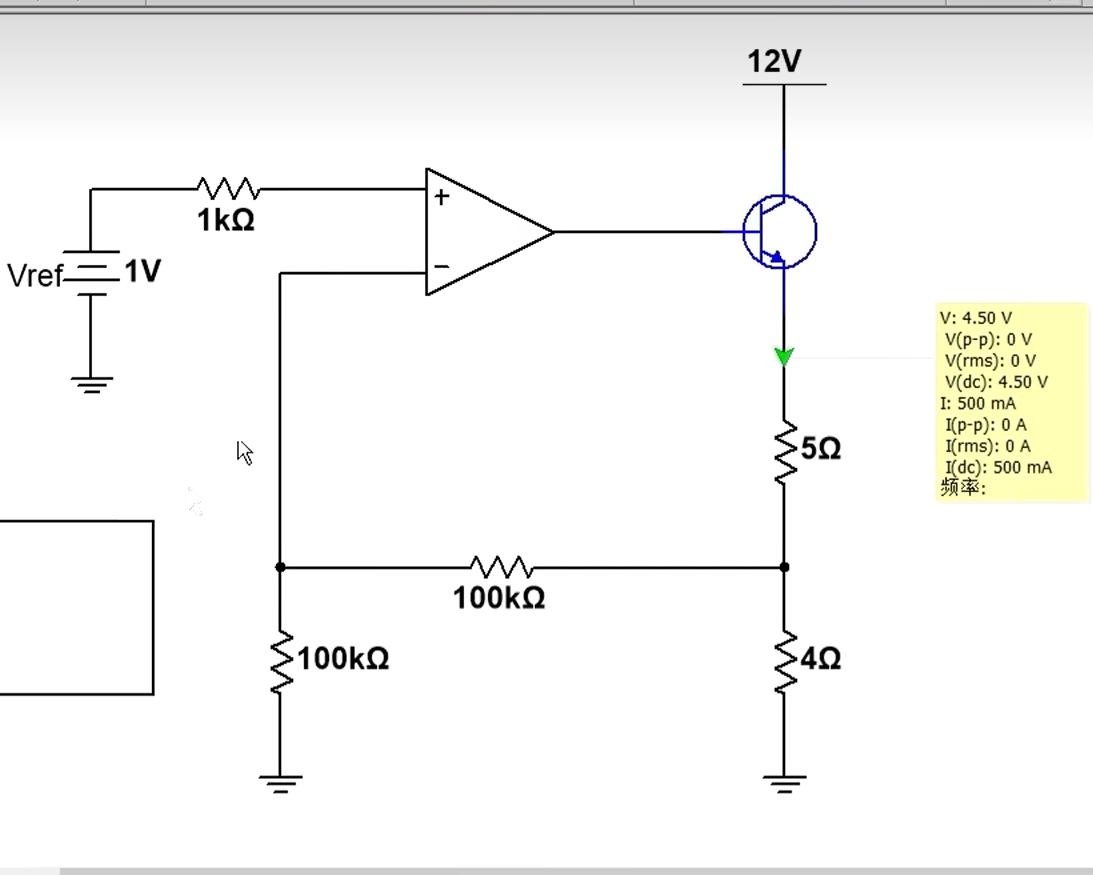

下面那张图是仿真图

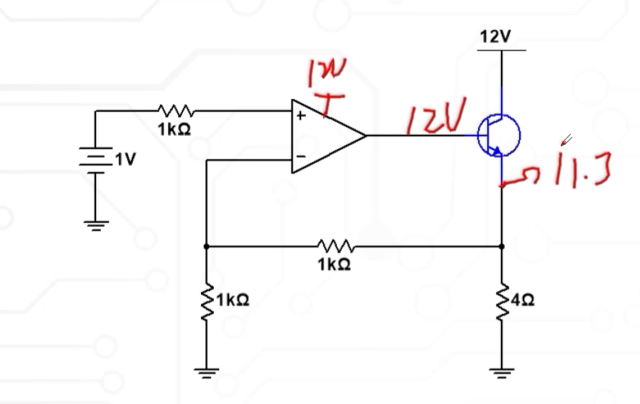

但是如果你的电阻比较大的话你的电压不能超过上面的最大电压源，否则的话会被牵制住

所以你的电阻有一个范围，不能超过那个范围，并且在十分的靠近那个值的时候就会产生一个恒流源的偏差，也就是这个电流就会发生变化会稍微变小。

还会受到我们的三极管的功率影响，所以电流要有一个范围

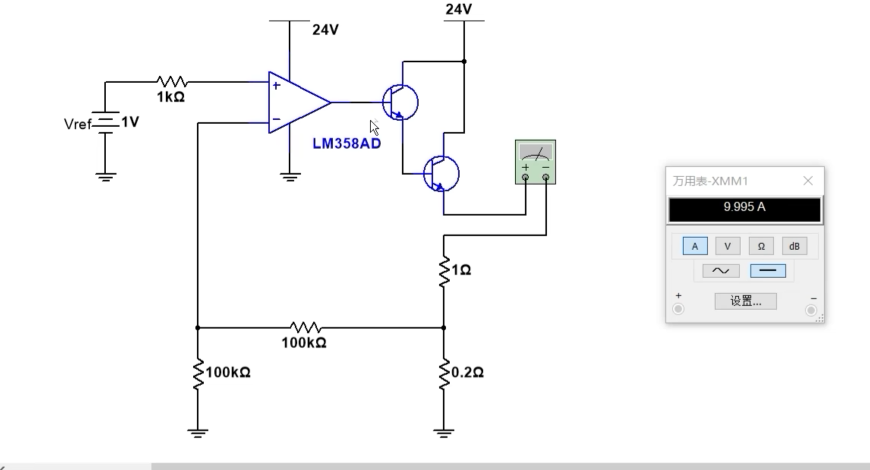

如图所示我的左边的那个二极管如果不是理想状态下的话他会有一个输出电流的限制，所以会导致我们的输出电压也有限制，主要是输出电流会导致右边的那个三极管放大不到指定的电流值，这个时候你可以给它先加一个三极管进行放大，然后再用右边那个三极管来进行衡流输出
