文章目录

    • 【1】创建一个新的IP核
    • 【2】实现功能
    • 【3】编辑IP核
    • 【4】IP封装
    • 【5】创建Vivado工程

【1】创建一个新的IP核

  • 1.1 打开Vivado->点击【Tasks->Manage IP->New IP Location】->弹出窗口
  • 1.2 【Next】->设置IP属性->【Finish】->【OK】
    • 【IP Location】：E:/work/fpga/custom_ip
    • 【Part】为开发板型号，可重新指定
  • 1.3【菜单栏/Tools/Create and Package New IP…】->【Next】->选中【Create a new AXI4 Periperal】->【Next】->设置IP核细节，只需改下名->【Next】
    • 我的IP核【Name】breath_led_ip
  • 1.4 设置AXI接口【Next】->【Finish】
    • 将【Name】改为S0_AXI
  • 1.3 右键【User Repository->AXI Peripheral->breath_led_ip_v1.0】->【Edit in IP Packager】->【OK】

至此，会打开一个新的工程。

【Add Interfaces】窗口中一些参数的解释。

  • 【Interface Tpye】接口类型
    • 【Lite】简化版的 AXI4 接口，用于较少数据量的存储映射通信
    • 【Full】高性能存储映射接口，用于较多数据量的存储映射通信
    • 【Stream】用于高速数据流传输，非存储映射接口。
  • 【Interface Mode】接口模式）：有 Slave（从机）和 Master（主机）两种模式可选

【2】实现功能

这步比较轻车熟路了，右键【Design Sources】->【Add Sources】->【Add or create design sources】->【Next】->【Create Files】->填入文件名和路径->【Finish】->【OK】->【Yes】

  • 【File name】breath_led
  • 【File locaion】 项目路径\ip_repo\breath_led_ip_1.0\hdl

打开【breath_led.v】文件，编辑代码如下。

module breath_led(input          sys_clk        , //系统时钟 50MHzinput          sys_rst_n      , //系统复位，低电平有效input          sw_ctrl        , //呼吸灯开关控制信号 1：亮 0:灭input          set_en         , //设置呼吸灯频率设置使能信号input   [9:0]  set_freq_step  , //设置呼吸灯频率变化步长output         led              //LED灯
);//parameter define
parameter  START_FREQ_STEP = 10'd1; //设置频率步长初始值
parameter CNT_2US_MAX = 7'd100;
parameter CNT_2MS_MAX = 10'd1000;
parameter CNT_2S_MAX  = 10'd1000; //reg define
reg [6:0] cnt_2us;
reg [9:0] cnt_2ms;
reg [9:0] cnt_2s;
reg       inc_dec_flag; //亮度递增/递减 0:递增 1:递减
reg [9:0] freq_step   ; //呼吸灯频率间隔步长
reg       led_t       ;assign led = led_t & sw_ctrl;//设置频率间隔,频率步长值在1-10之间
always @(posedge sys_clk) beginif(!sys_rst_n)freq_step <= START_FREQ_STEP;else if(set_en) beginif(set_freq_step == 0)freq_step <= 10'd1;else if(set_freq_step >= 10'd10)freq_step <= 10'd10;else    freq_step <= set_freq_step;end
end//cnt_2us:计数2us
always@(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)cnt_2us <= 7'b0;else if(cnt_2us == (CNT_2US_MAX - 7'b1 ))cnt_2us <= 7'b0;elsecnt_2us <= cnt_2us + 7'b1;
end//cnt_2ms:计数2ms
always@(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)cnt_2ms <= 10'b0;else if(cnt_2ms == (CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))cnt_2ms <= 10'b0;else if(cnt_2us == CNT_2US_MAX - 7'b1)cnt_2ms <= cnt_2ms + 10'b1;elsecnt_2ms <= cnt_2ms;
end//cnt_2s:计数2s
always@(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)cnt_2s <= 10'b0;else if(cnt_2s >= (CNT_2S_MAX - 10'b1) && cnt_2ms == (CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))cnt_2s <= 10'b0;else if(cnt_2ms == (CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))cnt_2s <= cnt_2s + freq_step;elsecnt_2s <= cnt_2s;
end//inc_dec_flag为低电平，led灯由暗变亮，inc_dec_flag为高电平，led灯由亮变暗
always@(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)inc_dec_flag <= 1'b0;else if(cnt_2s >= (CNT_2S_MAX - 10'b1) && cnt_2ms ==( CNT_2MS_MAX - 10'b1) && cnt_2us == (CNT_2US_MAX - 7'b1))inc_dec_flag <= ~inc_dec_flag;elseinc_dec_flag <= inc_dec_flag;
end//led:输出信号连接到外部的led灯
always@(posedge sys_clk or negedge sys_rst_n) beginif(!sys_rst_n)led_t <= 1'b0;else if((inc_dec_flag == 1'b1 && cnt_2ms >= cnt_2s) || (inc_dec_flag == 1'b0 && cnt_2ms <= cnt_2s))led_t <= 1'b1;elseled_t<= 1'b0;
endendmodule

【3】编辑IP核

由于【breath_led.v】文件未被引用，故而被归入【Unreferenced】文件夹下。接下来修改其顶层代码。

  • 3.1 双击【Design Sources/breath_led_ip_v1_0】，编辑其代码。
    • 在参数设置块中添加 parameter START_FREQ_STEP = 10'd1,
    • 在输入输出块中添加 output led,
    • 在实例化模块的语句中添加 .START_FREQ_STEP(START_FREQ_STEP),
    • 在实例化初始化语句中添加 .led(led),
  • 3.2 双击【breath_led_ip_v1_0】下方的【breath_led_ip_v1_0_S0_AXI_inst】，编辑其代码
    • 在参数设置块中添加 parameter START_FREQ_STEP = 10'd1,
    • 在输入输出块中添加 output led,
    • 在代码结尾，对breath_led.v文件进行实例化，即在【endmoule】上方Add User logic here的提示下，添加
      breath_led #(.START_FREQ_STEP(START_FREQ_STEP))u_breath_led(.sys_clk (S_AXI_ACLK),.sys_rst_n (S_AXI_ARESETN),.sw_ctrl (slv_reg0[0]), .set_en (slv_reg1[31]),.set_freq_step (slv_reg1[9:0]),.led (led)
);

至此，我们刚刚创建的【breath_led.v】文件就会被纳入【breath_led_ip_v1_0_S0_AXI_inst】下方。

【4】IP封装

  • 4.1 【Run Synthesis】->如果提示保存，则保存->【OK】->完成后点【Cancel】

  • 4.2 双击【Design Sources->IP-XACT->component.xml】，进行IP封装

  • 4.3 进入【Compatibility】->【➕】->Add Family Explicity->勾选zynq(Zynq-7000)，Life-Cycle选择Pre-Production->【OK】

  • 4.4 进入【File Groups】->【Merge Changes from Groups Wizard】

  • 4.5 进入【Customization Parameters】->Merge Changes from Customization Parameters Wizard->右键【Hidden Parameters/START_FREQ_STEP】->【Edit Parameter】，按下面的设置，设置完成后点击【OK】

    • 勾选【Visible in Customization GUI】
    • Format设为【long】
    • 勾选【Specify Range】，Type设为【Range of integers】，最小值和最大值设为1到10。
    • 【Default Value】设为1

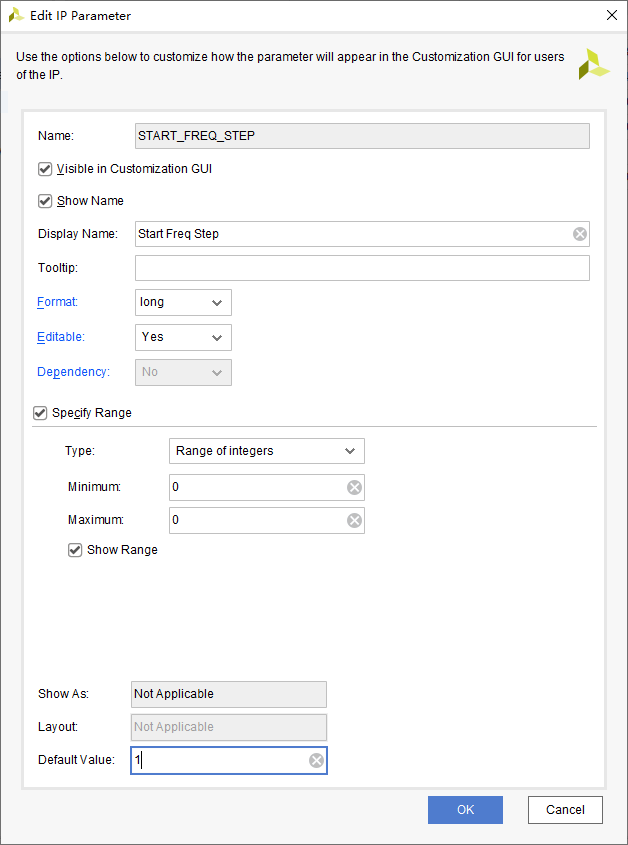

    • 在这里插入图片描述

  • 4.6 进入【Review and Package】->【IP has been modified】->【Re-Package IP】->【Yes】

至此，该工程会被关闭，在【…\drivers\breath_led_ip_v1_0\src】路径中，会生成C语言的源文件、头文件和makefile文件。修改makefile文件，在其libs段的上方，添加

OBJECTS = $(addsuffix .o, $(basename $(wildcard *.c)))
ASSEMBLY_OBJECTS = $(addsuffix .o, $(basename $(wildcard *.S)))

将make clean上方的代码修改为

$(ARCHIVER) -r ${RELEASEDIR}/${LIB} ${OBJECTS} ${ASSEMBLY_OBJECTS}

修改其clean段代码为

rm -rf ${OBJECTS} ${ASSEMBLY_OBJECTS}

【5】创建Vivado工程

  • 5.1 新建一个Vivado工程，名字为【user_led】，路径与custom_ip一致，选择你用的开发板->【菜单栏/Tools/Setting】

  • 5.2 进入【IP/Repository】->【➕】->找到刚刚创建的IP核路径，文件夹【breath_led_ip_1.0】->【Select】->【OK】

  • 5.3 【Create Block Design】，名字设为system->【➕】->搜索zynq并添加->双击模块进入编辑界面->，添加 UART 控制器（MIO14 和 MIO15）、修改 DDR3 控制器配置->Run Block Automation

  • 5.4 【➕】->搜索led->添加【breath_led_ip_v1.0】->双击可修改其配置

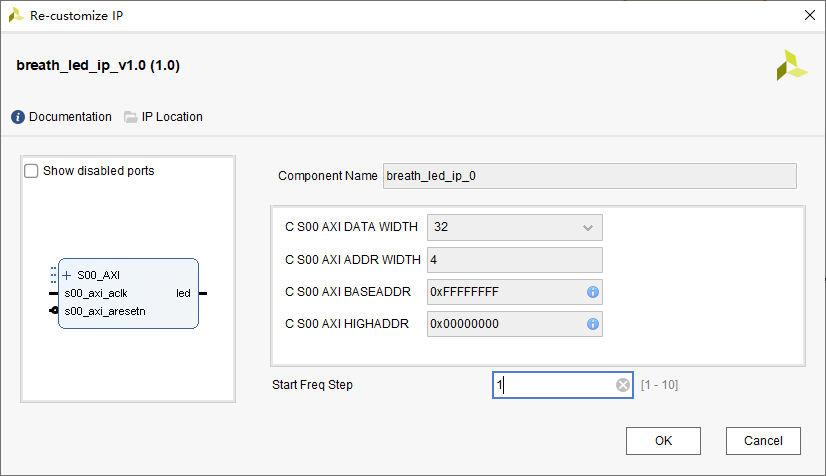

    • 在这里插入图片描述

  • 5.5 【Run Connection Automation】自动连线->【OK】

  • 5.6 右键【breath_led_ip_0】的【led】引脚->【Make External】->将引出的led_0改为【led】

【6】调用与验证

接下来要做的就没有什么好说的了，下面只列出步骤

  • 6.1 【Generate Output Products】->【Create HDL Wrapper】
  • 6.2 【Open Elaborated Design】->【I/O Planning Layout】->led分配为J16，LVCMOS33
  • 6.2 【Generate Bitstream】->【Export Hardware】
    • 注意：如果菜单栏下方有蓝色的【ELABORATED…】，需要将其x掉。
  • 6.3 创建vitis项目
#include "stdio.h"
#include "xparameters.h"
#include "xil_printf.h"
#include "breath_led_ip.h"
#include "xil_io.h"
#include "sleep.h"#define  LED_IP_BASEADDR   XPAR_BREATH_LED_IP_0_S0_AXI_BASEADDR  //LED IP基地址
#define  LED_IP_REG0       BREATH_LED_IP_S0_AXI_SLV_REG0_OFFSET  //LED IP寄存器地址0
#define  LED_IP_REG1       BREATH_LED_IP_S0_AXI_SLV_REG1_OFFSET  //LED IP寄存器地址1//main函数
int main()
{int freq_flag;      //定义频率状态，用于循环改变呼吸灯的呼吸频率int led_state;      //定义LED灯的状态xil_printf("LED User IP Test!\r\n");while(1){//根据freq_flag的标志位,切换呼吸灯的频率if(freq_flag == 0){BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG1,0x80000001);freq_flag = 1;}else{BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG1,0x80000004);freq_flag = 0;}//获取LED当前开关状态   1:打开  0:关闭led_state = BREATH_LED_IP_mReadReg(LED_IP_BASEADDR,LED_IP_REG0);//如果开关关闭,打开呼吸灯if(led_state == 0){BREATH_LED_IP_mWriteReg (LED_IP_BASEADDR, LED_IP_REG0, 1);xil_printf("Breath LED ON\r\n");}sleep(8);//获取LED当前开关状态   1:打开  0:关闭led_state = BREATH_LED_IP_mReadReg(LED_IP_BASEADDR,LED_IP_REG0);//如果开关打开,关闭呼吸灯if(led_state == 1){BREATH_LED_IP_mWriteReg (LED_IP_BASEADDR, LED_IP_REG0, 0);xil_printf("Breath LED OFF\r\n");}sleep(1);}
}
