QtCharts是Qt框架中强大的数据可视化模块，它提供了丰富的图表类型和灵活的坐标轴系统，能够满足各种数据展示需求。本文将全面介绍QML中QtCharts的坐标轴系统，包括数值坐标轴(ValueAxis)、对数坐标轴(LogValueAxis)、分类坐标轴(CategoryAxis)、柱形图分类坐标轴(BarCategoryAxis)和日期时间坐标轴(DateTimeAxis)，通过详细的属性方法表格和实际代码示例，帮助开发者掌握这些核心组件的使用技巧。
QtCharts坐标轴系统概述
QtCharts模块为QML提供了一套完整的图表解决方案，其中坐标轴系统是数据可视化的基础框架。坐标轴不仅定义了数据的展示维度，还影响着图表的可读性和交互性。在QML中使用QtCharts需要先在项目中添加charts模块支持，并在QML文件中导入相应的模块：
// 在.pro文件中添加
QT += charts
// 在QML文件中导入
import QtCharts 2.15QtCharts支持五种主要类型的坐标轴，每种都有其特定的应用场景和配置方式：
- 数值坐标轴(ValueAxis)：处理线性数值数据，最常用的坐标轴类型
- 对数坐标轴(LogValueAxis)：用于展示数据范围跨度大的对数尺度数据
- 分类坐标轴(CategoryAxis)：显示非数值的类别标签
- 柱形图分类坐标轴(BarCategoryAxis)：专为柱状图优化的分类坐标轴
- 日期时间坐标轴(DateTimeAxis)：处理时间序列数据，支持自动时间格式化
在QML中，这些坐标轴通常与ChartView组件配合使用，ChartView作为图表的容器，可以包含各种系列(Series)和坐标轴(Axis)组件。下面我们将分别深入探讨每种坐标轴的特性和用法。
数值坐标轴(ValueAxis)与对数坐标轴(LogValueAxis)
ValueAxis基本特性与用法
ValueAxis是QtCharts中最基础的数值坐标轴，用于线性数值数据的展示。它提供了精确的刻度控制和灵活的数值范围设置。
ValueAxis常用属性和方法：
| 属性/方法 | 类型 | 描述 |
|---|---|---|
min | real | 坐标轴最小值 |
max | real | 坐标轴最大值 |
tickCount | int | 刻度线数量(包括最小和最大刻度) |
labelFormat | string | 标签显示格式，如"%.2f"表示两位小数 |
titleText | string | 坐标轴标题文本 |
gridVisible | bool | 是否显示网格线 |
labelsVisible | bool | 是否显示标签 |
labelsAngle | int | 标签旋转角度(度) |
lineVisible | bool | 是否显示轴线 |
setRange(min, max) | function | 动态设置坐标轴范围 |

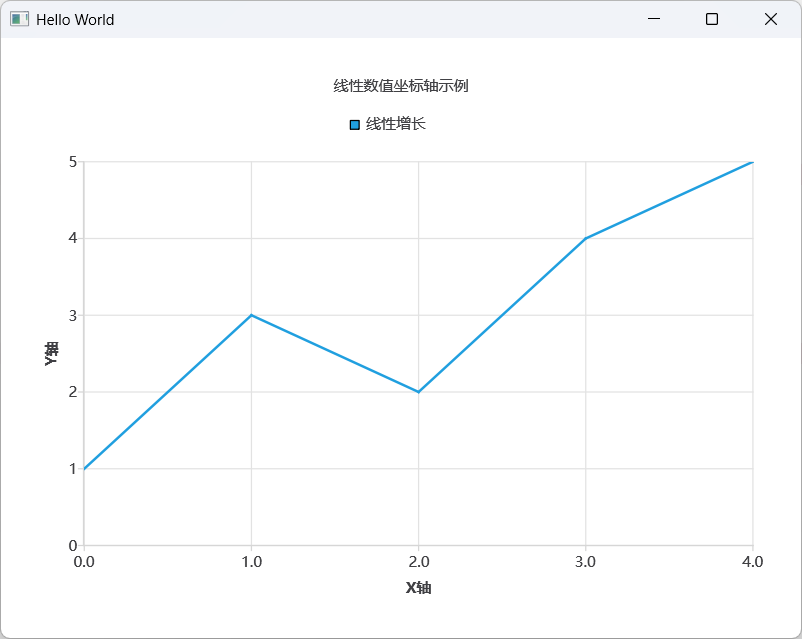

ValueAxis示例代码：
import QtQuick 2.15
import QtCharts 2.15ChartView {anchors.fill: parent // 填充父容器antialiasing: true // 开启抗锯齿，使线条更平滑title: "线性数值坐标轴示例"LineSeries {name: "线性增长"XYPoint { x: 0; y: 1 }XYPoint { x: 1; y: 3 }XYPoint { x: 2; y: 2 }XYPoint { x: 3; y: 4 }XYPoint { x: 4; y: 5 }axisX: ValueAxis {min: 0max: 4tickCount: 5labelFormat: "%.1f"titleText: "X轴"}axisY: ValueAxis {min: 0max: 5tickCount: 6labelFormat: "%d"titleText: "Y轴"}}}
LogValueAxis对数坐标轴
LogValueAxis继承自ValueAxis，专门用于处理对数尺度数据。当数据范围跨越多个数量级时，使用对数坐标可以更好地展示数据变化趋势。
LogValueAxis特有属性：
| 属性 | 类型 | 描述 |
|---|---|---|
base | real | 对数的底数(默认为10) |
minorTickCount | int | 主刻度间的小刻度数量 |
logBase | real | 同base，对数底数 |
重要注意事项：
- 对数坐标轴只能显示正值，负值或零值会导致图表无法正确显示
- 设置范围时，min必须大于0
- 标签格式会自动适应对数显示

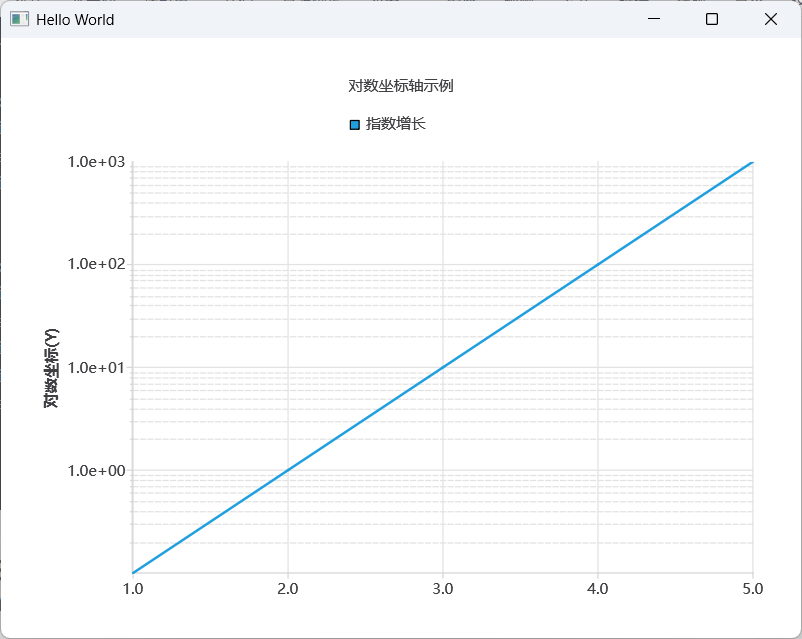

LogValueAxis示例代码：
import QtQuick 2.15
import QtCharts 2.15ChartView {anchors.fill: parentantialiasing: truetitle: "对数坐标轴示例"LineSeries {name: "指数增长"XYPoint { x: 1; y: 0.1 }XYPoint { x: 2; y: 1 }XYPoint { x: 3; y: 10 }XYPoint { x: 4; y: 100 }XYPoint { x: 5; y: 1000 }axisX: ValueAxis {min: 1max: 5tickCount: 5}axisY: LogValueAxis {min: 0.1max: 1000minorTickCount: 8titleText: "对数坐标(Y)"labelFormat: "%.1e" // 科学计数法格式}}}
分类坐标轴(CategoryAxis)与柱形图分类坐标轴(BarCategoryAxis)
CategoryAxis基本用法
CategoryAxis用于显示非数值的类别标签，适用于离散数据的展示。与数值坐标轴不同，分类坐标轴的刻度是固定的类别名称而非连续数值。
CategoryAxis常用属性和方法：
| 属性/方法 | 类型 | 描述 |
|---|---|---|
categories | list | 类别名称列表 |
count | int | 类别数量(只读) |
startValue | real | 起始值(通常不需要设置) |
labelsPosition | enumeration | 标签位置(AxisLabelsPosition.Center或AxisLabelsPosition.OnValue) |
append(categories) | function | 添加类别 |
replace(oldCategory, newCategory) | function | 替换类别 |
remove(category) | function | 删除类别 |
clear() | function | 清除所有类别 |

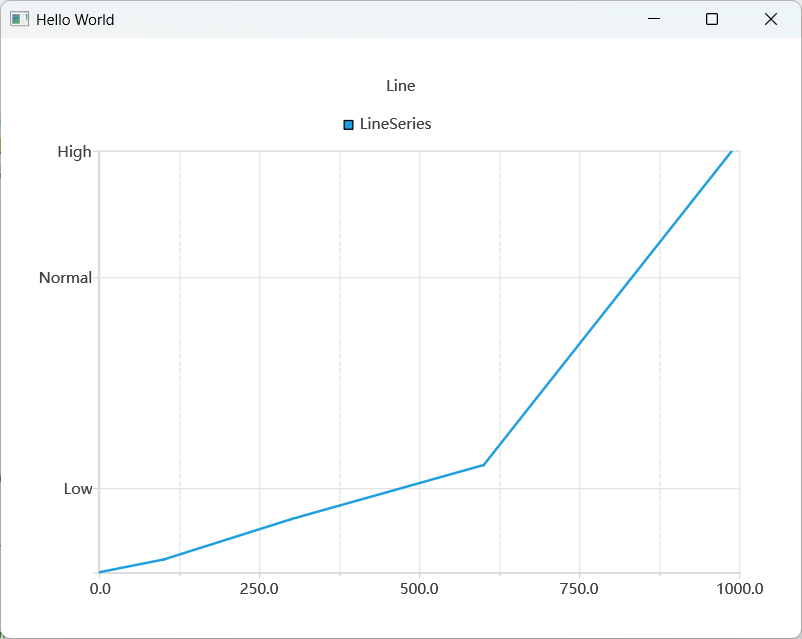

CategoryAxis示例代码：
import QtQuick 2.15
import QtCharts 2.15ChartView {title: "Line" // 设置图表标题为"Line"anchors.fill: parent // 填充父容器antialiasing: true // 启用抗锯齿渲染，使线条更平滑// 数值型X轴（连续数据）ValueAxis {id: xAxismin: 0 // 最小值为0max: 1000 // 最大值为1000labelFormat: "%.1f" // 标签显示格式为保留1位小数minorTickCount: 1 // 每个主刻度间的小刻度数量tickCount: 5 // 主刻度数量（影响轴标签密度）}// 分类型Y轴（离散数据）CategoryAxis {id: yAxismin: 0 // 最小值（逻辑起点）max: 1000 // 最大值（逻辑终点）labelsPosition: CategoryAxis.AxisLabelsPositionOnValue // 标签显示在对应值的位置// 定义分类范围及标签（将连续值映射为离散类别）CategoryRange {label: "Low" // 标签文本endValue: 200 // 范围结束值（0-200为"Low"）}CategoryRange {label: "Normal" // 200-700为"Normal"endValue: 700}CategoryRange {label: "High" // 700-1000为"High"endValue: 1000}}// 定义折线图系列LineSeries {name: "LineSeries" // 系列名称（可用于图例显示）axisX: xAxis // 绑定X轴axisY: yAxis // 绑定Y轴（注意：分类轴会将实际值映射到对应范围标签）// 定义数据点（注意Y值会被分类轴映射到最近的CategoryRange）XYPoint {x: 0; y: 2} // 映射到"Low"XYPoint {x: 100; y: 32} // 映射到"Low"XYPoint {x: 300; y: 128} // 映射到"Normal"XYPoint {x: 600; y: 256} // 映射到"Normal"XYPoint {x: 1000; y: 1024} // 超出max(1000)可能显示异常}}
BarCategoryAxis专有特性
BarCategoryAxis是CategoryAxis的扩展，专门为柱状图优化。它提供了更精确的柱形位置控制和标签对齐方式。
BarCategoryAxis特有属性：
| 属性 | 类型 | 描述 |
|---|---|---|
gridVisible | bool | 是否显示网格线 |
labelsPosition | enumeration | 标签位置(仅Center或OnValue有效) |
truncateLabels | bool | 是否截断过长的标签 |
labelsMaxLength | int | 标签最大长度(字符数) |

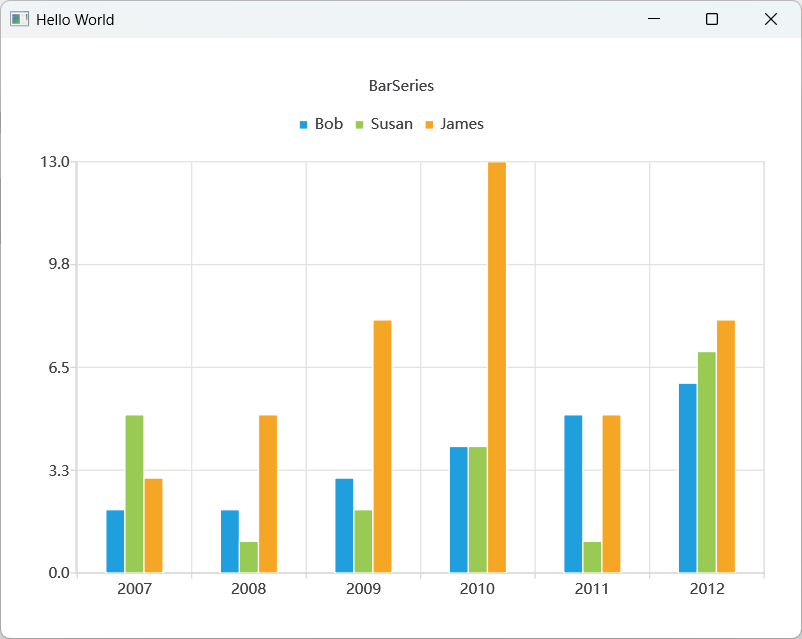

BarCategoryAxis高级用法：
ChartView {title: "BarSeries"anchors.fill: parentantialiasing: trueBarSeries {id: barSeriesaxisX: BarCategoryAxis {categories: ["2007", "2008", "2009", "2010", "2011", "2012"]}BarSet { label: "Bob"; values: [2, 2, 3, 4, 5, 6]}BarSet { label: "Susan"; values: [5, 1, 2, 4, 1, 7] }BarSet { label: "James"; values: [3, 5, 8, 13, 5, 8] }}}
动态更新分类数据
分类坐标轴经常需要与动态数据绑定，以下是几种常见的动态更新模式：
直接替换整个类别列表：
barAxis.categories = ["新类别1", "新类别2", "新类别3"]使用append添加新类别：
barAxis.append("新增类别")日期时间坐标轴(DateTimeAxis)
DateTimeAxis核心功能
DateTimeAxis是处理时间序列数据的专用坐标轴，它能够自动根据时间范围调整刻度间隔和标签格式，非常适合展示股票价格、传感器数据等时间相关的数据。
DateTimeAxis常用属性和方法：
| 属性/方法 | 类型 | 描述 |
|---|---|---|
min | QDateTime | 时间轴最小值 |
max | QDateTime | 时间轴最大值 |
format | string | 时间标签显示格式(如"yyyy-MM-dd") |
tickCount | int | 刻度线数量 |
titleText | string | 坐标轴标题 |
setRange(min, max) | function | 设置时间范围 |
rangeChanged | signal | 时间范围变化时触发 |
时间格式字符串说明：
| 格式 | 描述 | 示例 |
|---|---|---|
yyyy | 4位数年份 | 2023 |
MM | 2位数月份 | 01-12 |
dd | 2位数日期 | 01-31 |
hh | 2位数小时(24小时制) | 00-23 |
mm | 2位数分钟 | 00-59 |
ss | 2位数秒 | 00-59 |
AP | AM/PM指示 | AM或PM |

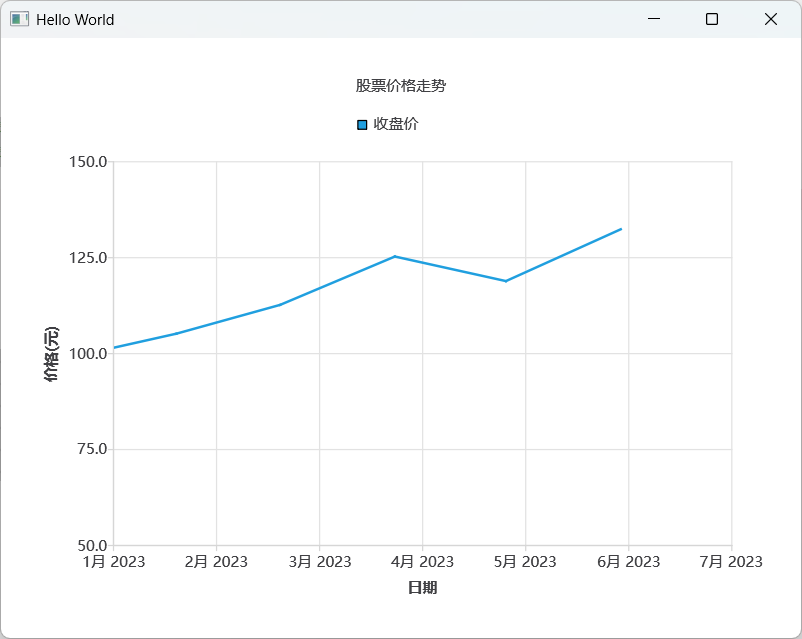

DateTimeAxis基本示例
ChartView {id: chartViewanchors.fill: parenttitle: "股票价格走势"antialiasing: trueLineSeries {name: "收盘价"axisX: DateTimeAxis {id: dateAxisformat: "MMM yyyy"tickCount: 7titleText: "日期"min: new Date(2023, 0, 15) //0代表数组下标索引，对应1月份max: new Date(2023, 6, 1) //6代表7月份}axisY: ValueAxis {titleText: "价格(元)"min: 50max: 150}// 添加时间序列数据点XYPoint { x: chartView.toMsecsSinceEpoch(new Date(2023, 0, 1)); y: 98.5 }XYPoint { x: chartView.toMsecsSinceEpoch(new Date(2023, 1, 1)); y: 105.2 }XYPoint { x: chartView.toMsecsSinceEpoch(new Date(2023, 2, 1)); y: 112.7 }XYPoint { x: chartView.toMsecsSinceEpoch(new Date(2023, 3, 1)); y: 125.3 }XYPoint { x: chartView.toMsecsSinceEpoch(new Date(2023, 4, 1)); y: 118.9 }XYPoint { x: chartView.toMsecsSinceEpoch(new Date(2023, 5, 1)); y: 132.4 }}function toMsecsSinceEpoch(date) {return date.getTime()}}
动态时间序列数据处理
实际应用中，时间序列数据通常来自动态数据源，如网络API或数据库。下面是一个更接近真实场景的示例：
import QtQuick
import QtQuick.Controls
import QtChartsWindow {width: 640height: 480visible: truetitle: qsTr("Hello World")property var timeData: []ChartView {id: chartanchors.fill: parenttitle: "实时传感器数据"antialiasing: trueLineSeries {id: seriesname: "温度(℃)"axisX: DateTimeAxis {id: timeAxisformat: "hh:mm:ss"titleText: "时间"}axisY: ValueAxis {id: valueAxistitleText: "温度值"min: 20max: 30}}}// 模拟实时数据更新Timer {interval: 1000running: truerepeat: trueonTriggered: {var now = new Date()var value = 25 + Math.random() * 5 - 2.5 // 随机波动// 添加到数据数组timeData.push({time: now, value: value})// 保持最多100个点if(timeData.length > 100) {timeData.shift()}// 更新图表series.clear()for(var i = 0; i < timeData.length; i++) {series.append(timeData[i].time.getTime(), timeData[i].value)}// 自动调整时间范围显示最近1分钟var minTime = new Date(now.getTime() - 60000) // 60秒前timeAxis.min = minTimetimeAxis.max = now// 自动调整Y轴范围var minVal = 25, maxVal = 25timeData.forEach(item => {minVal = Math.min(minVal, item.value)maxVal = Math.max(maxVal, item.value)})valueAxis.min = Math.floor(minVal) - 1valueAxis.max = Math.ceil(maxVal) + 1}}
}

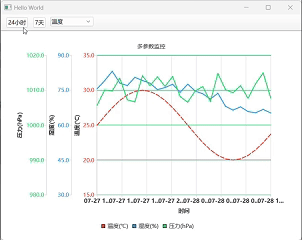

多时间序列与高级配置
对于更复杂的应用场景，可能需要展示多个时间序列并配置更丰富的交互功能：
ChartView {id: chartViewanchors.fill: parenttitle: "多参数监控"legend.alignment: Qt.AlignBottomantialiasing: truemargins.top: 50margins.bottom: 0// 共享的时间轴DateTimeAxis {id: sharedTimeAxisformat: "MM-dd hh:mm"tickCount: 8titleText: "时间"gridVisible: truelabelsFont.bold: true}// 温度序列LineSeries {name: "温度(℃)"axisX: sharedTimeAxisaxisY: ValueAxis {titleText: "温度(℃)"min: 15max: 35labelsColor: "#e74c3c"lineVisible: truegridLineColor: "#e74c3c"}color: "#e74c3c"width: 2style: Qt.DashLine}// 湿度序列LineSeries {name: "湿度(%)"axisX: sharedTimeAxisaxisY: ValueAxis {titleText: "湿度(%)"min: 30max: 90labelsColor: "#3498db"lineVisible: truegridLineColor: "#3498db"}color: "#3498db"width: 2}// 压力序列LineSeries {name: "压力(hPa)"axisX: sharedTimeAxisaxisY: ValueAxis {titleText: "压力(hPa)"min: 980max: 1020labelsColor: "#2ecc71"lineVisible: truegridLineColor: "#2ecc71"}color: "#2ecc71"width: 2}}// 模拟数据加载Component.onCompleted: {loadData()}function loadData() {var now = new Date()var tempSeries = chartView.series(0)var humiditySeries = chartView.series(1)var pressureSeries = chartView.series(2)tempSeries.clear()humiditySeries.clear()pressureSeries.clear()// 生成模拟数据for(var i = 0; i < 24; i++) {var time = new Date(now.getTime() - (23 - i) * 3600000) // 过去24小时// 温度数据(正弦波动)var temp = 25 + 5 * Math.sin(i * Math.PI / 12)// 湿度数据(递减趋势)var humidity = 80 - i * 0.5 + Math.random() * 10 - 5// 压力数据(小幅波动)var pressure = 1010 + Math.random() * 10 - 5// 添加数据点tempSeries.append(time.getTime(), temp)humiditySeries.append(time.getTime(), humidity)pressureSeries.append(time.getTime(), pressure)}// 设置时间轴范围sharedTimeAxis.min = new Date(now.getTime() - 23 * 3600000)sharedTimeAxis.max = now}// 工具栏ToolBar {id: toolBarwidth: parent.widthRow {spacing: 10padding: 5Button {text: "24小时"onClicked: {var now = new Date()sharedTimeAxis.min = new Date(now.getTime() - 24 * 3600000)sharedTimeAxis.max = now}}Button {text: "7天"onClicked: {var now = new Date()sharedTimeAxis.min = new Date(now.getTime() - 7 * 24 * 3600000)sharedTimeAxis.max = nowsharedTimeAxis.format = "MM-dd"}}ComboBox {model: ["温度", "湿度", "压力", "全部"]onCurrentTextChanged: {for(var i = 0; i < 3; i++) {chartView.series(i).visible = (currentText === "全部" ||(i === 0 && currentText === "温度") ||(i === 1 && currentText === "湿度") ||(i === 2 && currentText === "压力"))}}}}}
坐标轴的高级应用与性能优化
大量数据渲染的性能优化
当处理大量数据点时，图表性能可能成为瓶颈。以下是几种优化策略：
- 数据采样：显示大量数据时，只渲染部分采样点
- 禁用动画：对于频繁更新的数据，禁用不必要的动画效果
- 使用OpenGL加速：在支持的平台上启用OpenGL渲染
- 分块加载：对于极大数据集，采用分块加载策略
优化示例代码：
ChartView {id: perfChartwidth: 800height: 500animationOptions: ChartView.NoAnimation // 禁用动画renderTarget: ChartView.GL // 使用OpenGL加速(如果可用)dropShadowEnabled: false // 禁用阴影提高性能LineSeries {id: highPerfSeriesuseOpenGL: true // 启用OpenGL加速pointsVisible: false // 不显示数据点(仅线)// 采样函数function appendSampled(data, sampleInterval) {var buffer = []for(var i = 0; i < data.length; i += sampleInterval) {buffer.push(Qt.point(data[i].x, data[i].y))if(buffer.length > 1000) { // 避免一次添加太多点highPerfSeries.append(buffer)buffer = []}}if(buffer.length > 0) {highPerfSeries.append(buffer)}}}// 加载大数据function loadLargeData() {var rawData = []// 生成10000个数据点for(var i = 0; i < 10000; i++) {rawData.push({x: i, y: Math.sin(i/100)*50 + 50})}// 采样间隔为10highPerfSeries.appendSampled(rawData, 10)}
}自定义坐标轴标签和样式
QtCharts允许深度自定义坐标轴的外观，包括标签样式、网格线样式等：
DateTimeAxis {id: customAxisformat: "hh:mm"titleText: "自定义时间轴"labelsFont {family: "Consolas"pixelSize: 12bold: trueitalic: true}labelsColor: "#e67e22"gridLineColor: "#95a5a6"gridVisible: truelineVisible: truelineColor: "#34495e"lineWidth: 2shadesVisible: trueshadesColor: "#f9f9f9"shadesBorderColor: "#e0e0e0"
}坐标轴事件处理
通过信号和槽机制，可以响应坐标轴的各种事件，如范围变化、点击等：
ValueAxis {id: interactiveAxismin: 0max: 100onMinChanged: console.log("新的最小值:", min)onMaxChanged: console.log("新的最大值:", max)// 通过MouseArea处理交互MouseArea {anchors.fill: parentonClicked: {console.log("坐标轴被点击")interactiveAxis.titleText = "交互式坐标轴(已点击)"}}
}总结与最佳实践
QtCharts提供了强大而灵活的坐标轴系统，能够满足各种数据可视化需求。通过本文的介绍，我们了解了五种主要坐标轴类型的特点和使用场景：
- ValueAxis：适用于常规数值数据，提供精确的线性刻度控制
- LogValueAxis：适合大范围数据，使用对数尺度展示指数关系
- CategoryAxis：用于非数值的类别数据展示
- BarCategoryAxis：专为柱状图优化的分类坐标轴
- DateTimeAxis：处理时间序列数据，支持智能时间格式化
最佳实践建议：
- 选择合适的坐标轴类型：根据数据类型和展示需求选择最合适的坐标轴
- 合理设置范围：确保坐标轴范围能够充分展示数据特征，又不至于过于宽泛
- 优化性能：对于大数据集，采用采样、禁用动画等技术提高渲染性能
- 增强可读性：通过适当的标签格式、旋转角度和字体设置提高图表可读性
- 提供交互：实现坐标轴联动、范围缩放等交互功能提升用户体验
