接上一篇，继续探索“覆盖层”的使用方法。

五、覆盖层进阶交互：从 “能绘制” 到 “好操作”​

基础的绘制功能只能满足 “看得见” 的需求，实际开发中还需要 “能操作”—— 比如选中线条修改颜色、按 Delete 键删除线条、鼠标 hover 时高亮组件等。这一部分一起探索覆盖层的进阶交互逻辑，让覆盖层从 “静态画布” 变成 “可交互工具”。​

5.1 交互 1：线条的选中与高亮（鼠标 Hover 效果）​

需求：鼠标移动到覆盖层的线条上时，线条自动变粗、变色（高亮），离开时恢复原状，帮助用户快速识别当前操作的线条。​
实现步骤：​

• 添加成员变量存储选中状态：在OverlayWidget.h中添加变量，记录当前选中的线条索引和鼠标是否 hover 在线条上：

private:int m_selectedLineIndex; // 当前选中的线条索引（-1表示未选中）int m_hoveredLineIndex;  // 当前hover的线条索引（-1表示无）QColor m_defaultLineColor = Qt::red;   // 线条默认颜色QColor m_hoverLineColor = Qt::blue;    // 线条hover颜色QColor m_selectedLineColor = Qt::green;// 线条选中颜色int m_defaultLineWidth = 2;            // 线条默认宽度int m_hoverLineWidth = 4;              // 线条hover宽度

• 初始化状态变量：在initOverlayProps中初始化选中 /hover 状态：

void OverlayWidget::initOverlayProps()
{// 其他初始化...m_selectedLineIndex = -1; // 初始未选中m_hoveredLineIndex = -1;  // 初始无hover
}

• 重写鼠标移动事件，判断 hover 状态：通过mouseMoveEvent实时检测鼠标是否落在线条上，更新m_hoveredLineIndex并触发重绘：

void OverlayWidget::mouseMoveEvent(QMouseEvent *event)
{// 1. 先处理之前的拖动逻辑（若有）if (m_isDrawing) {m_tempLine.setP2(event->pos());update();QWidget::mouseMoveEvent(event);return;}// 2. 检测鼠标是否hover在线条上int hoverIndex = -1;QPointF mousePos = event->pos();// 遍历所有线条，判断鼠标是否在线条附近（阈值5像素）for (int i = 0; i < m_lines.size(); ++i) {QLineF line = m_lines[i];if (distanceToLine(mousePos， line) <= 5.0) {hoverIndex = i;break; // 只高亮最上层的线条（可根据需求调整为多线条高亮）}}// 3. 若hover状态变化，更新并触发重绘if (hoverIndex != m_hoveredLineIndex) {m_hoveredLineIndex = hoverIndex;// 更改鼠标样式（可选，提升交互体验）if (m_hoveredLineIndex != -1) {setCursor(Qt::PointingHandCursor); // 鼠标变为手型} else {setCursor(Qt::ArrowCursor);        // 恢复默认鼠标}update(); // 重绘以显示高亮效果}QWidget::mouseMoveEvent(event);
}

// 手动实现：计算QPoint到QLine（线段）的最短距离，有人说QLineF自带有计算点到线段距离的函数distanceToPoint(),但我试了没有
qreal OverlayWidget::distanceToLine(const QPointF& point, const QLineF& line)
{// 线段起点A、终点B，目标点PQPointF A = line.p1();QPointF B = line.p2();QPointF P = point;// 计算向量AB、AP、BPqreal ABx = B.x() - A.x();qreal ABy = B.y() - A.y();qreal APx = P.x() - A.x();qreal APy = P.y() - A.y();qreal BPx = P.x() - B.x();qreal BPy = P.y() - B.y();// 情况1：P的投影在A外侧（向量AP与AB夹角>90°），距离=AP长度if (APx * ABx + APy * ABy < 0) {return qSqrt(APx*APx + APy*APy);}// 情况2：P的投影在B外侧（向量BP与BA夹角>90°），距离=BP长度if (BPx * (-ABx) + BPy * (-ABy) < 0) {return qSqrt(BPx*BPx + BPy*BPy);}// 情况3：P的投影在线段上，距离=三角形面积*2 / AB长度（叉积公式）qreal area = qAbs(ABx * APy - ABy * APx); // 三角形ABP的面积（绝对值）qreal ABLength = qSqrt(ABx*ABx + ABy*ABy); // 线段AB长度return area / ABLength;
}

• 修改 paintEvent，根据状态绘制线条：根据 “默认 /hover/ 选中” 状态，动态调整线条的颜色和宽度：

void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event);QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing, true);// 绘制已确定的线条（按状态区分样式）for (int i = 0; i < m_lines.size(); ++i) {QLineF line = m_lines[i];QPen pen;// 判断线条状态：选中 > hover > 默认if (i == m_selectedLineIndex) {pen.setColor(m_selectedLineColor);pen.setWidth(m_hoverLineWidth); // 选中线条用hover宽度} else if (i == m_hoveredLineIndex) {pen.setColor(m_hoverLineColor);pen.setWidth(m_hoverLineWidth);} else {pen.setColor(m_defaultLineColor);pen.setWidth(m_defaultLineWidth);}painter.setPen(pen);painter.drawLine(line);}// 绘制临时线条（保持之前的逻辑）if (m_isDrawing) {QPen penTemp(Qt::blue, 2, Qt::DashLine);painter.setPen(penTemp);painter.drawLine(m_tempLine);}
}

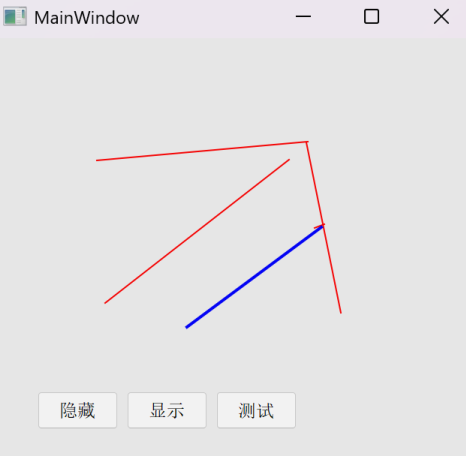

• 效果：​
  鼠标移动到线条上：线条从 “红色 2px” 变为 “蓝色 4px”，鼠标变为手型，直观提示 “可交互”；​
  鼠标离开线条：自动恢复为默认样式，无操作延迟；​
  后续可基于此扩展 “点击选中线条”“右键菜单修改属性” 等功能。​

  注意：

5.2 交互 2：线条的选中与删除（鼠标 + 键盘）​

需求：鼠标左键点击线条选中（绿色 4px），按 Delete 键删除选中线条，或右键点击线条弹出 “删除” 菜单，提升操作灵活性。​

5.2.1 鼠标点击选中线条​

在mousePressEvent中添加选中逻辑，通过鼠标位置判断是否点击线条，更新m_selectedLineIndex：

void OverlayWidget::mousePressEvent(QMouseEvent *event)
{if (event->button() == Qt::LeftButton && m_isDrawing){m_isDrawing = false;// 将临时线条添加到线条集合（确保线条有一定长度，避免无效线条）if (qAbs(m_tempLine.x2()-m_tempLine.x1()) > 5 || qAbs(m_tempLine.y2()-m_tempLine.y1()) > 5){m_lines.append(m_tempLine);}// 触发重绘（更新已确定线条的显示）update();QWidget::mouseReleaseEvent(event);return;}// 1. 优先处理绘制逻辑（左键按下开始绘制）if (event->button() == Qt::RightButton && !m_isDrawing && m_hoveredLineIndex == -1) {// 遍历线条，判断是否点击在线条上int clickIndex = -1;QPointF mousePos = event->pos();for (int i = 0; i < m_lines.size(); ++i) {if (distanceToLine(mousePos, m_lines[i]) <= 5.0) {clickIndex = i;break;}}// 更新选中状态：点击线条则选中，点击空白则取消选中if (clickIndex != -1) {m_selectedLineIndex = clickIndex;qDebug() << QString("selectlinux") << m_selectedLineIndex;} else {m_selectedLineIndex = -1; // 点击空白，取消选中m_isDrawing = true;       // 开始新的绘制m_tempLine.setP1(event->pos());m_tempLine.setP2(event->pos());}update();event->accept();return;}// 2. 右键点击线条，弹出删除菜单（需添加QMenu头文件）if (event->button() == Qt::RightButton && m_hoveredLineIndex != -1) {QMenu menu(this);QAction *deleteAction = menu.addAction("删除线条");// 连接删除动作的信号槽connect(deleteAction, &QAction::triggered, this, [this]() {if (m_hoveredLineIndex >= 0 && m_hoveredLineIndex < m_lines.size()) {m_lines.removeAt(m_hoveredLineIndex);m_selectedLineIndex = -1; // 删除后取消选中m_hoveredLineIndex = -1;update();qDebug() << QString("delete line index") << m_hoveredLineIndex;}});menu.exec(event->globalPos()); // 在鼠标位置弹出菜单event->accept();return;}QWidget::mousePressEvent(event);
}

5.2.2 键盘事件：按 Delete 键删除选中线条​

重写keyPressEvent，监听 Delete 键，删除当前选中的线条：

// OverlayWidget.h中声明键盘事件
protected:void keyPressEvent(QKeyEvent *event) override;// OverlayWidget.cpp中实现
void OverlayWidget::keyPressEvent(QKeyEvent *event)
{// 只处理Delete键，且有选中线条时if (event->key() == Qt::Key_Delete && m_selectedLineIndex != -1) {m_lines.removeAt(m_selectedLineIndex);qDebug() << "按Delete键删除线条，索引：" << m_selectedLineIndex;m_selectedLineIndex = -1; // 取消选中m_hoveredLineIndex = -1;update();event->accept();return;}QWidget::keyPressEvent(event);
}

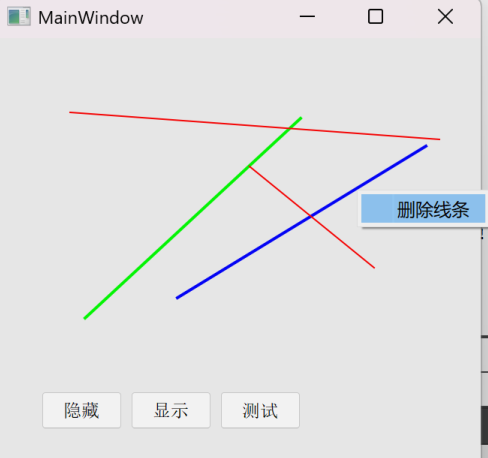

效果说明：​
左键点击线条：线条变为 “绿色 4px”，标记为选中；​
按 Delete 键：选中的线条立即删除，界面实时更新；​
右键点击线条：弹出 “删除线条” 菜单，点击后删除线条，适合鼠标操作偏好的用户。​

5.3 交互 3：进阶穿透交互（区分组件类型）​

之前的 “穿透交互” 只判断 “是否点击绘制内容”，实际场景中可能需要 “点击不同类型的下层组件，执行不同逻辑”—— 比如点击QPushButton触发按钮事件。​
实现步骤：​

• 添加 “获取下层组件类型” 的辅助函数：通过鼠标坐标，找到下层被遮挡的组件，判断其类型：

// OverlayWidget.h中声明辅助函数
private:QWidget* getUnderlyingWidget(const QPoint& mousePos); // 获取下层组件// OverlayWidget.cpp中实现
QWidget* OverlayWidget::getUnderlyingWidget(const QPoint& mousePos)
{if (!parentWidget()) return nullptr;// 1. 将覆盖层的鼠标坐标转换为父组件（如centralWidget）的坐标QPoint parentPos = mapToParent(mousePos);// 2. 遍历父组件的所有子组件，找到包含该坐标的组件QList<QWidget*> childWidgets = parentWidget()->findChildren<QWidget*>();// 按Z序从高到低遍历（确保找到最上层的下层组件）for (int i = childWidgets.size() - 1; i >= 0; --i) {QWidget* child = childWidgets[i];// 组件必须可见且可交互if (child->isVisible() && child->isEnabled() && child->geometry().contains(parentPos)) {return child;}}return parentWidget(); // 未找到子组件，返回父组件
}

• 在鼠标事件中根据组件类型处理穿透：点击覆盖层空白区域时，根据下层组件类型执行不同逻辑：

void OverlayWidget::mousePressEvent(QMouseEvent *event)
{// 先判断是否点击绘制内容（线条/临时线条）bool isClickOnDrawContent = false;// 检查是否点击已存在的线条for (auto& line : m_lines) {if (line.distanceToPoint(event->pos()) <= 5.0) {isClickOnDrawContent = true;break;}}// 检查是否点击临时线条（绘制中）if (m_isDrawing && m_tempLine.distanceToPoint(event->pos()) <= 5.0) {isClickOnDrawContent = true;}// 若点击绘制内容，处理覆盖层逻辑；否则根据下层组件类型处理if (isClickOnDrawContent) {// 之前的线条选中/绘制逻辑...} else {// 获取下层组件QWidget* underlyingWidget = getUnderlyingWidget(event->pos());if (underlyingWidget) {// 情况1：下层是QPushButton，触发按钮点击if (qobject_cast<QPushButton*>(underlyingWidget)) {QPushButton* btn = qobject_cast<QPushButton*>(underlyingWidget);btn->click(); // 模拟按钮点击qDebug() << "穿透点击按钮：" << btn->text();}// 情况2：下层是QLabel，在覆盖层添加标注else if (qobject_cast<QLabel*>(underlyingWidget)) {QLabel* label = qobject_cast<QLabel*>(underlyingWidget);// 在标签中心添加“已标注”文本（后续可扩展为自定义标注）m_annotations.append({event->pos(), QString("标注：%1").arg(label->text())});update();qDebug() << "在标签" << label->text() << "上添加标注";}// 情况3：其他组件，直接穿透事件else {event->ignore(); // 让事件自然传递}}}QWidget::mousePressEvent(event);
}

• 添加标注绘制逻辑：在paintEvent中绘制标注文本：

// OverlayWidget.h中添加标注存储结构
private:struct Annotation {QPointF pos;      // 标注位置QString text;     // 标注文本};QVector<Annotation> m_annotations; // 存储所有标注// paintEvent中添加标注绘制
void OverlayWidget::paintEvent(QPaintEvent *event)
{// 其他绘制逻辑（线条、临时线条）...// 绘制标注（黑色文本，白色背景半透明）if (!m_annotations.isEmpty()) {QPainter painter(this);QFont annotationFont;annotationFont.setPointSize(9);painter.setFont(annotationFont);foreach (auto& anno, m_annotations) {// 绘制背景（避免文本与下层内容重叠）QRect textRect = painter.boundingRect(QRect(), Qt::AlignLeft, anno.text);textRect.adjust(-5, -3, 5, 3); // 扩展边距，提升可读性painter.setBrush(QColor(255, 255, 255, 180)); // 白色半透明背景painter.setPen(Qt::NoPen);painter.drawRect(textRect.translated(anno.pos.x(), anno.pos.y()));// 绘制文本painter.setPen(Qt::black);painter.drawText(anno.pos + QPointF(0, textRect.height()), anno.text);}}
}

这里要注意“mapToParent()”函数，是将本页面的有个组件或者点位的坐标投射到父页面上。有事还会用到另一个函数"mapTo()"也是有类似功效。

六、完整实战案例：工业设备连接图（覆盖层综合应用）​

为了将前面的知识点串联起来，我们实现一个 “工业设备连接图” 项目，包含以下核心功能：​
堆叠组件页面：3 个页面（设备页、传感器页、数据页），支持页面切换；​
覆盖层跨页面连线：设备页的 “设备” 与传感器页的 “传感器” 之间绘制跨页面连接线条；​
组件交互：设备 / 传感器按钮可拖动，线条实时更新；​
线条编辑：选中、删除、修改线条颜色；​
数据联动：点击线条显示设备与传感器的连接状态（如 “正常 / 断开”）。​

6.1 项目结构与界面设计​

6.1.1 界面布局（Qt 设计器）​

• 主窗口（QMainWindow）：​
  顶部工具栏：3 个QPushButton（“设备页面”“传感器页面”“数据页面”），用于切换堆叠组件；​
  中心区域：QStackedWidget（命名为stackedWidget），包含 3 个页面；​
  覆盖层：OverlayWidget（代码创建，覆盖整个中心区域,两个按钮，标识来自覆盖层，并且跟下层连线）。​
  堆叠组件页面内容：​
  页面 0（设备页）：2 个QPushButton（btnDevice1“设备 1”、btnDevice2“设备 2”），QLabel“设备状态：正常”；​
  页面 1（传感器页）：3 个QPushButton（btnSensor1“传感器 1”、btnSensor2“传感器 2”、btnSensor3“传感器 3”）；​
  页面 2（数据页）：QTableWidget，显示设备 - 传感器的连接数据（备用）。​

6.1.2 核心类结构​

MainWindow：管理堆叠组件、页面切换、组件拖动（事件过滤器）；​
OverlayWidget：负责跨页面连线绘制；​

6.2 核心功能实现​

6.2.1 1. 主界面头文件

跨页面连线的核心是 “获取被覆盖的页面中组件的坐标”——QStackedWidget 隐藏的页面虽不可见，但组件的pos()和size()仍有效，只需将其坐标转换为覆盖层的全局坐标即可。​
在MainWindow中添加 “获取组件全局坐标” 的函数：

#ifndef MAINWINDOW_H
#define MAINWINDOW_H#include <QMainWindow>
#include <QGridLayout>
#include "overlaywidget.h"#include <QTableWidgetItem>
#include <QVector>
#include <QLineF>
#include <QPoint>// 设备-传感器连接数据结构体
struct ConnectionData {QWidget* deviceWidget;    // 设备组件（pageDevice内的按钮）QWidget* sensorWidget;   // 传感器组件（pageSensor内的按钮）QColor lineColor;        // 连线颜色（正常绿/断开红）QString status;          // 连接状态（"正常"/"断开"）QString deviceName;      // 设备名称（如"设备1"）QString sensorName;      // 传感器名称（如"传感器1"）
};QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACEclass MainWindow : public QMainWindow
{Q_OBJECTpublic:MainWindow(QWidget *parent = nullptr);~MainWindow();void init();QPointF getWidgetGlobalPos(QWidget* widget); // 获取组件相对于覆盖层的坐标private slots:void on_btHide_clicked();void on_btShow_clicked();void on_btTest_clicked();void on_btData_clicked();// 表格选中行变化（同步线条选中）​void onTableCurrentRowChanged(int currentRow, int previousRow);// 表格数据修改（同步线条状态）​void onTableItemChanged(QTableWidgetItem *item);private:Ui::MainWindow *ui;//覆盖层OverlayWidget* m_overlayWidget = nullptr;QVector<ConnectionData> m_connections; // 所有设备-传感器连接数据​QWidget* m_currentDraggedBtn = nullptr; // 当前正在拖动的按钮​QPoint m_dragStartPos;           // 拖动起始位置（鼠标全局坐标-按钮坐标）​// 事件过滤器（处理按钮拖动）​bool eventFilter(QObject *watched, QEvent *event) override;void updateOverlayCrossPageLines();// 核心函数：获取组件相对于覆盖层的中心坐标​QPointF getWidgetCenterInOverlay(QWidget* widget);// 初始化表格数据（同步m_connections）​void initTableWidget();// 同步表格数据与连接数据​void syncTableAndConnections();// MainWindow.h中添加信号signals:void crossPageLinesUpdated(const QVector<QLineF>& lines, const QVector<QColor>& colors);
};
#endif // MAINWINDOW_H

6.2.2 2. 主界面cpp文件​

在MainWindow中管理所有主界面的按钮响应和事件：

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QLayoutItem>
#include <QGridLayout>
#include <QLabel>
#include <QMessageBox>
#include <QDebug>
#include <QMouseEvent>
#include <QTableWidgetItem>MainWindow::MainWindow(QWidget *parent): QMainWindow(parent), ui(new Ui::MainWindow)
{ui->setupUi(this);connect(ui->stackedWidget, &QStackedWidget::currentChanged, this, &MainWindow::updateOverlayCrossPageLines);init();
}MainWindow::~MainWindow()
{delete ui;
}void MainWindow::init()
{// 1. 初始化覆盖层m_overlayWidget = new OverlayWidget(this);m_overlayWidget->setGeometry(0, 0,width(), height());m_overlayWidget->raise(); // 置顶覆盖层m_overlayWidget->show();// 2. 初始化设备-传感器连接数据m_connections.append({ui->btnDevice1, ui->btnSensor1, Qt::green, QString("正常"), QString("Device1"), QString("Sencor1")});m_connections.append({ui->btnDevice2, ui->btnSensor3, Qt::red, QString("断开"), QString("Device2"), QString("Sencor3")});// 3. 初始化表格initTableWidget();// 4. 安装事件过滤器（处理按钮拖动）ui->btnDevice1->installEventFilter(this);ui->btnDevice2->installEventFilter(this);ui->btnSensor1->installEventFilter(this);ui->btnSensor2->installEventFilter(this);ui->btnSensor3->installEventFilter(this);// 6. 连接表格信号（数据联动）//connect(ui->tableWidget, &QTableWidget::currentItemChanged, this, &MainWindow::onTableCurrentRowChanged);connect(ui->tableWidget, &QTableWidget::itemChanged, this, &MainWindow::onTableItemChanged);// 7. 初始更新覆盖层线条updateOverlayCrossPageLines();QList<QWidget*> fromWidget;fromWidget.append(ui->btnDevice1);fromWidget.append(ui->btnDevice2);fromWidget.append(ui->btnSensor1);fromWidget.append(ui->btnSensor2);fromWidget.append(ui->btnSensor3);m_overlayWidget->addConnection(fromWidget);
}// 表格选中行变化：同步覆盖层线条选中
void MainWindow::onTableCurrentRowChanged(int currentRow, int previousRow)
{
//    if (currentRow >= 0 && currentRow < m_connections.size()) {
//        // 通知覆盖层选中对应跨页面线条（需在OverlayWidget中添加setSelectedCrossLine函数）
//        m_overlayWidget->setSelectedCrossLine(currentRow);
//    } else {
//        // 取消选中
//        m_overlayWidget->setSelectedCrossLine(-1);
//    }
}// 表格数据修改：同步连接状态与线条颜色
void MainWindow::onTableItemChanged(QTableWidgetItem *item)
{int row = item->row();int col = item->column();if (row >= 0 && row < m_connections.size()) {// 仅处理“状态”列（第3列）的修改if (col == 3) {QString newStatus = item->text().trimmed();if (newStatus == QString("正常")) {m_connections[row].status = QString("正常");m_connections[row].lineColor = Qt::green;} else if (newStatus == QString("断开")) {m_connections[row].status = QString("断开");m_connections[row].lineColor = Qt::red;}// 同步覆盖层线条updateOverlayCrossPageLines();}}
}// 事件过滤器：处理按钮拖动
bool MainWindow::eventFilter(QObject *watched, QEvent *event)
{// 判断是否为目标按钮（设备/传感器按钮）bool isTargetBtn = (watched == ui->btnDevice1 || watched == ui->btnDevice2 ||watched == ui->btnSensor1 || watched == ui->btnSensor2 ||watched == ui->btnSensor3);if (!isTargetBtn) {return QMainWindow::eventFilter(watched, event);}QWidget* btn = qobject_cast<QWidget*>(watched);QMouseEvent* mouseEvent = dynamic_cast<QMouseEvent*>(event);if (!btn || !mouseEvent) {return QMainWindow::eventFilter(watched, event);}// 1. 鼠标按下：记录拖动起始状态if (event->type() == QEvent::MouseButtonPress && mouseEvent->button() == Qt::LeftButton) {m_currentDraggedBtn = btn;// 计算起始偏移（避免拖动时按钮跳变）m_dragStartPos = mouseEvent->globalPos() - btn->pos();btn->setCursor(Qt::ClosedHandCursor); // 鼠标变为“闭合手”qDebug() << "[MainWindow] 开始拖动按钮：" << btn->objectName();return true;}// 2. 鼠标移动：更新按钮位置if (event->type() == QEvent::MouseMove && m_currentDraggedBtn == btn) {if (mouseEvent->buttons() & Qt::LeftButton) {// 计算新位置（限制在centralWidget内）QPoint newPos = mouseEvent->globalPos() - m_dragStartPos;QRect centralRect = ui->centralwidget->geometry();// 边界限制（避免按钮拖出主窗口）newPos.setX(qMax(0, qMin(newPos.x(), centralRect.width() - btn->width())));newPos.setY(qMax(0, qMin(newPos.y(), centralRect.height() - btn->height())));// 更新按钮位置btn->move(newPos);// 同步更新跨页面线条updateOverlayCrossPageLines();}return true;}// 3. 鼠标释放：结束拖动if (event->type() == QEvent::MouseButtonRelease && mouseEvent->button() == Qt::LeftButton) {if (m_currentDraggedBtn == btn) {m_currentDraggedBtn = nullptr;btn->setCursor(Qt::ArrowCursor); // 恢复鼠标样式//qDebug() << "[MainWindow] 结束拖动按钮：" << btn->objectName();}return true;}return QMainWindow::eventFilter(watched, event);
}// 核心函数：更新覆盖层跨页面线条
void MainWindow::updateOverlayCrossPageLines()
{// 通知覆盖层更新//m_overlayWidget->updateCrossPageLines(crossLines, crossColors, crossStatuses);m_overlayWidget->updatePageShow();
}// 核心函数：获取组件相对于覆盖层的中心坐标
QPointF MainWindow::getWidgetCenterInOverlay(QWidget* widget)
{if (!widget || !m_overlayWidget) {return QPointF();}// 1. 组件相对于自身父组件的坐标QPoint widgetPos = widget->pos();QWidget* parent = widget->parentWidget();// 2. 递归转换到stackedWidget的坐标（因按钮在stackedWidget的子页面中）while (parent && parent != ui->stackedWidget) {widgetPos += parent->pos();parent = parent->parentWidget();}// 3. stackedWidget相对于centralWidget的坐标QPoint stackedPos = ui->stackedWidget->pos();// 4. 转换为覆盖层的坐标（覆盖层父组件是centralWidget）QPointF overlayPos = m_overlayWidget->mapFromParent(stackedPos + widgetPos);// 5. 返回组件中心坐标return overlayPos + QPointF(widget->width()/2.0, widget->height()/2.0);
}// 初始化表格：设置列名与初始数据
void MainWindow::initTableWidget()
{// 设置表格列数与列名ui->tableWidget->setColumnCount(4);QStringList headers = {QString("DevicesName"), QString("SensorName"), QString("LineColor"), QString("ConnectStatus")};ui->tableWidget->setHorizontalHeaderLabels(headers);// 设置表格属性ui->tableWidget->setEditTriggers(QAbstractItemView::DoubleClicked); // 双击可编辑ui->tableWidget->setSelectionBehavior(QAbstractItemView::SelectRows); // 选中整行ui->tableWidget->horizontalHeader()->setStretchLastSection(true); // 最后一列拉伸// 同步初始数据syncTableAndConnections();
}// 同步表格数据与连接数据
void MainWindow::syncTableAndConnections()
{// 清空表格ui->tableWidget->setRowCount(0);// 添加所有连接数据到表格for (int i = 0; i < m_connections.size(); ++i) {auto& conn = m_connections[i];ui->tableWidget->insertRow(i);// 设备名称（不可编辑）QTableWidgetItem* deviceItem = new QTableWidgetItem(conn.deviceName);deviceItem->setFlags(deviceItem->flags() & ~Qt::ItemIsEditable);ui->tableWidget->setItem(i, 0, deviceItem);// 传感器名称（不可编辑）QTableWidgetItem* sensorItem = new QTableWidgetItem(conn.sensorName);sensorItem->setFlags(sensorItem->flags() & ~Qt::ItemIsEditable);ui->tableWidget->setItem(i, 1, sensorItem);// 线条颜色（不可编辑，显示颜色名称）QString colorName = conn.lineColor == Qt::green ? QString("绿色") : QString("红色");QTableWidgetItem* colorItem = new QTableWidgetItem(colorName);colorItem->setFlags(colorItem->flags() & ~Qt::ItemIsEditable);ui->tableWidget->setItem(i, 2, colorItem);// 连接状态（可编辑，仅允许“正常”/“断开”）QTableWidgetItem* statusItem = new QTableWidgetItem(conn.status);ui->tableWidget->setItem(i, 3, statusItem);}
}////////////////////////////////////////void MainWindow::on_btHide_clicked()
{ui->stackedWidget->setCurrentIndex(0);m_overlayWidget->raise(); // 切换后重新置顶覆盖层
}void MainWindow::on_btShow_clicked()
{//QMessageBox::about(this, QString("title"), QString("Penetration response successful"));ui->stackedWidget->setCurrentIndex(1);m_overlayWidget->raise(); // 切换后重新置顶覆盖层
}
void MainWindow::on_btData_clicked()
{ui->stackedWidget->setCurrentIndex(2);m_overlayWidget->raise(); // 切换后重新置顶覆盖层
}
void MainWindow::on_btTest_clicked()
{}

6.2.3 3. 覆盖层绘制跨页面线条​头文件

在OverlayWidget中添加跨页面线条存储和绘制逻辑：

#ifndef OVERLAYWIDGET_H
#define OVERLAYWIDGET_H#include <QEvent>
#include <QResizeEvent>
#include <QPaintEvent>
#include <QWidget>
#include <QPair>
#include <QList>
#include <QTimer>
#include <QPoint>
#include <QPointF>
#include <QtMath>
#include <QLine>
#include <QLineF>​
#include <QVector>​
#include <QColor>​
#include <QMouseEvent>​
#include <QKeyEvent>
#include <QPushButton>// 标注结构体（线条状态、组件标注）​
struct Annotation {QPointF pos;      // 标注位置​QString text;     // 标注文本​
};class OverlayWidget : public QWidget
{Q_OBJECT
public:explicit OverlayWidget(QWidget *parent = nullptr);void addConnection(QList<QWidget*> fromWidget);public slots:
//    // 接收MainWindow的选中指令（选中指定跨页面线条）​
//    void setSelectedCrossLine(int index);
//    void onUpdateCrossPageLines(const QVector<QLineF>& lines, const QVector<QColor>& colors);void updatePageShow();
protected:// 绘制事件（连线、标注、临时线条）void paintEvent(QPaintEvent *event) override;private:QWidget* m_parent = nullptr;QPushButton* btn1 = nullptr;QPushButton* btn2 = nullptr;// 存储需要连接的组件对QList<QWidget*> m_lstFromWidget;
};#endif // OVERLAYWIDGET_H

6.2.4 4. 覆盖层Cpp文件​

当堆叠组件切换页面时，即使隐藏页面的组件不可见，覆盖层仍需绘制跨页面线条，因此需要在currentChanged信号中更新线条：

#include "overlaywidget.h"#include <QPainter>
#include <QPen>
#include <QtMath>
#include <QtDebug>
#include <QMenu>
#include <QPushButton>
#include <QLabel>
#include <QDebug>
#include <QMenu>
#include <QAction>
#include <QHBoxLayout>const int outR = 10;
const int inR = 6;OverlayWidget::OverlayWidget(QWidget *parent) : QWidget(parent)
{m_parent = parent;this->setParent(parent);// 覆盖层基础配置setStyleSheet("background: transparent;"); // 背景透明setMouseTracking(true);                    // 开启鼠标追踪（未按下也触发move）//setAttribute(Qt::WA_TransparentForMouseEvents, false); // 不忽略鼠标事件// 鼠标事件穿透，确保底层组件可交互setAttribute(Qt::WA_TransparentForMouseEvents);//创建两个按钮，指定当前窗口为父对象if(btn1 == nullptr){btn1 = new QPushButton(QString("btn1"), this);}if(btn2 == nullptr){btn2 = new QPushButton(QString("btn2"), this);}btn1->setFixedSize (80, 30);btn2->setFixedSize (80, 30);btn1->move(10, 20);QPoint absolutePos = btn1->mapToGlobal(QPoint(0, 0));btn2->move(absolutePos.x() + btn1->width()+40, absolutePos.y());btn1->setStyleSheet(QString("color: rgba(66, 66, 66, 1);background-color: rgba(99, 99, 99,0.6);"));btn2->setStyleSheet(QString("color: rgba(66, 66, 66, 1);background-color: rgba(99, 99, 99,0.6);"));}
void OverlayWidget::addConnection(QList<QWidget*> fromWidget)
{foreach(auto widget, fromWidget){if(widget != nullptr)m_lstFromWidget.append(widget);}update();
}void OverlayWidget::updatePageShow()
{update();
}
// 绘制核心：跨页面线条→普通线条→临时线条→标注
void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event);QPainter painter(this);// 启用抗锯齿，使线条更平滑painter.setRenderHint(QPainter::Antialiasing, true);// 设置虚线样式QPen pen(Qt::white, 2, Qt::DashLine);int nSize = m_lstFromWidget.size();QColor color = QColor(117,117,117);pen.setColor(color);int nLabel = 0;QWidget *toWidget = btn1;for(int n = nSize - 1; n >= 0; n--){if(!m_lstFromWidget[n]->isVisible())continue;QWidget *fromWidget = m_lstFromWidget[n];// 只有当两个组件都可见时才绘制连接线if (fromWidget->isVisible() && toWidget->isVisible() && m_parent){// 计算起点QPoint fromPoint = fromWidget->mapTo(m_parent, QPoint(fromWidget->width()/2, fromWidget->height()/2));// 计算终点（转换到覆盖层坐标系）QPoint toPoint = toWidget->mapTo(m_parent, QPoint(toWidget->width(), toWidget->height()/2));// 绘制连接线painter.setPen(pen);painter.drawLine(fromPoint, toPoint);painter.setPen(Qt::NoPen);// 绘制起点圆形标记// 外圆painter.setBrush(Qt::white);painter.drawEllipse(fromPoint, 8, 8);// 内圆painter.setBrush(color);painter.drawEllipse(fromPoint, 5, 5);// 绘制终点圆形标记painter.setBrush(Qt::white);painter.drawEllipse(toPoint, 8, 8);painter.setBrush(color);painter.drawEllipse(toPoint, 5, 5);}}
}

这里有几个点需要说明：
（1）覆盖层要设置忽略鼠标事件，以使得点击或移动被覆盖层的按钮时能响应；

// 鼠标事件穿透，确保底层组件可交互setAttribute(Qt::WA_TransparentForMouseEvents);

（2）当被覆盖的按钮移动时，要通知到覆盖层，使得连线能实时跟着刷新重绘；

// 核心函数：更新覆盖层跨页面线条
void MainWindow::updateOverlayCrossPageLines()
{// 通知覆盖层更新m_overlayWidget->updatePageShow();
}

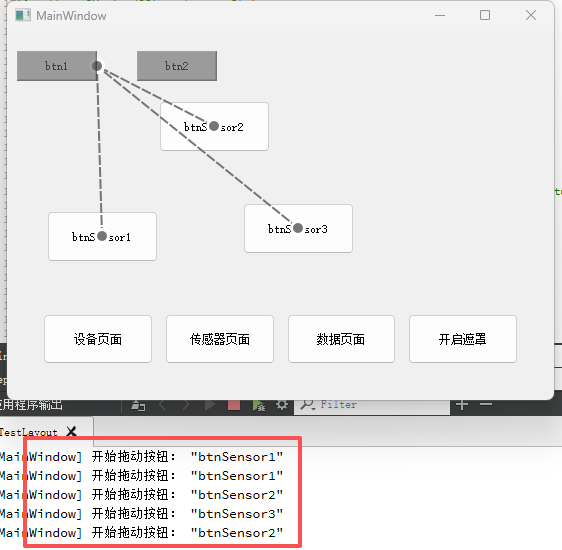

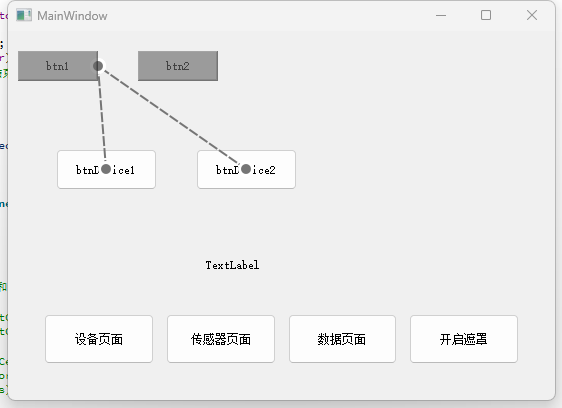

6.3 功能验证与效果​

运行项目后，可实现以下核心效果：​
页面切换：点击 “设备页面”“传感器页面”，堆叠组件切换页面，覆盖层的跨页面线条始终显示，不随页面隐藏而消失；​
组件拖动：拖动 主界面的“设备 1” ，“传感器2”等按钮，线条实时跟随按钮移动；​

七、覆盖层常见问题与解决方案（工程化排查）​

在实际项目中，覆盖层可能出现 “不显示”“交互冲突”“页面切换异常” 等问题，以下是 6 个高频问题的原因分析与解决方案，帮你快速定位并解决问题。​

7.1 问题 1：覆盖层不显示，只看到下层组件​

• 可能原因：​
  覆盖层的父组件设置错误（如父组件是stackedWidget的子页面，而非centralWidget）；​
  覆盖层未调用raise()，层级低于其他组件；​
  覆盖层的styleSheet未设置background: transparent，但windowOpacity设为 0，导致完全透明；​
  覆盖层的geometry设置错误（如x=1000，超出主窗口范围）。​
• 解决方案：​
  检查父组件：确保覆盖层的父组件是centralWidget或MainWindow，而非堆叠组件的子页面：

// 正确：父组件为centralWidget
m_overlayWidget = new OverlayWidget(ui->centralWidget);
// 错误：父组件为堆叠组件的子页面
// m_overlayWidget = new OverlayWidget(ui->page0);

强制提升层级：创建覆盖层后立即调用raise()，并在页面切换后重新调用：

m_overlayWidget->raise();
connect(ui->stackedWidget, &QStackedWidget::currentChanged, [this]() {m_overlayWidget->raise(); // 页面切换后重新置顶
});

验证透明度设置：确保背景透明且整体不透明：

m_overlayWidget->setStyleSheet("background: transparent;");
m_overlayWidget->setWindowOpacity(0.9); // 0.9表示90%不透明

检查几何区域：打印覆盖层的geometry，确保在主窗口范围内：

qDebug() << "覆盖层几何区域：" << m_overlayWidget->geometry();
qDebug() << "中心区域几何：" << ui->centralWidget->geometry();
// 确保覆盖层的geometry与中心区域一致
m_overlayWidget->setGeometry(ui->centralWidget->geometry());

7.2 问题 2：覆盖层遮挡下层组件，无法点击​

• 可能原因：​
  覆盖层的Qt::WA_TransparentForMouseEvents属性设为false，且未处理穿透逻辑；​
  覆盖层的mousePressEvent中未调用event->ignore()，导致事件被拦截；​
  覆盖层的windowFlags设置了Qt::Window，成为顶层窗口，遮挡所有组件。​
• 解决方案：​
  开启条件穿透：在mousePressEvent中判断是否点击绘制内容，非绘制区域则穿透：

void OverlayWidget::mousePressEvent(QMouseEvent *event)
{if (isClickOnDrawContent(event->pos())) {// 处理覆盖层逻辑} else {event->ignore(); // 穿透事件到下层组件}
}

正确设置窗口标志：去除Qt::Window标志，确保覆盖层是子组件：

// 正确：子组件标志
m_overlayWidget->setWindowFlags(Qt::Widget | Qt::FramelessWindowHint);
// 错误：顶层窗口标志
// m_overlayWidget->setWindowFlags(Qt::Window | Qt::FramelessWindowHint);

临时测试：将Qt::WA_TransparentForMouseEvents设为true，验证是否能点击下层组件：

m_overlayWidget->setAttribute(Qt::WA_TransparentForMouseEvents, true);
// 若能点击，说明穿透逻辑未正确实现，需重新处理mousePressEvent

7.3 问题 3：页面切换后，覆盖层线条消失​

• 可能原因：​
  覆盖层的线条数据存储在堆叠组件的子页面中，页面隐藏时数据被销毁；​
  跨页面线条的坐标计算依赖当前显示页面的组件，隐藏页面的坐标获取错误；​
  页面切换时未触发覆盖层重绘，线条未重新绘制。​
• 解决方案：​
  全局存储线条数据：将线条数据存储在MainWindow或全局单例中，而非子页面：

// 正确：在MainWindow中存储线条数据
QVector<QLineF> MainWindow::m_globalLines;
// 错误：在Page0Widget中存储线条数据（页面隐藏时可能被销毁）

获取隐藏组件坐标：即使页面隐藏，组件的pos()仍有效，直接计算坐标：

// 无需判断页面是否显示，直接获取组件坐标
QPoint btnPos = ui->btnDevice1->pos();
QPointF btnCenter = btnPos + QPointF(ui->btnDevice1->width()/2, ui->btnDevice1->height()/2);

页面切换时强制重绘：在stackedWidget的currentChanged信号中调用覆盖层的update()：

connect(ui->stackedWidget, &QStackedWidget::currentChanged, [this]() {m_overlayWidget->update(); // 强制重绘覆盖层
});

7.4 问题 4：覆盖层绘制出现闪烁​

• 可能原因：​
  未开启双缓冲绘图，复杂绘制时出现擦除 - 绘制的空白期；​
  频繁调用update()，导致绘制任务堆积；​
  覆盖层的paintEvent中执行了耗时操作（如读取文件、网络请求）。​
• 解决方案：​
  开启双缓冲：手动实现双缓冲绘图（见 7.3 节）；​
  批量更新：用定时器合并更新请求，减少update()调用次数（见 7.2 节）；​
  移除耗时操作：确保paintEvent中只执行绘制逻辑，耗时操作移到其他线程：

void OverlayWidget::paintEvent(QPaintEvent *event)
{// 错误：在paintEvent中执行耗时操作// readDataFromFile(); // 正确：只执行绘制逻辑QPainter painter(this);// 绘制...
}

7.5 问题 5：组件拖动时，线条更新卡顿​

• 可能原因：​
  组件拖动时每秒触发数十次mouseMoveEvent，每次都调用update()，导致绘制频繁；​
  线条更新时执行了全量重绘，而非局部重绘；​
  线条存储在QList中，遍历速度慢。​
• 解决方案：​
  局部重绘：只重绘线条变化的区域（看前文 7.1 说明）；​
  降低更新频率：在mouseMoveEvent中添加 “距离阈值”，只有当鼠标移动超过 5px 时才更新线条：

void MainWindow::mouseMoveEvent(QMouseEvent *event)
{static QPoint lastMousePos;// 鼠标移动超过5px才更新线条if (qAbs((event->pos() - lastMousePos).manhattanLength()) > 5) {updateOverlayLines();lastMousePos = event->pos();}
}

7.6 问题 6：覆盖层在高 DPI 屏幕上绘制模糊​

• 可能原因：​
  未开启高 DPI 支持，Qt 自动缩放导致绘制模糊；​
  绘制时使用整数坐标，高 DPI 下像素对齐错误；​
  未设置QPainter的devicePixelRatio，导致图像缩放比例错误。​
• 解决方案：​
  开启高 DPI 支持：在main.cpp中添加高 DPI 配置：

#include <QApplication>
#include <QHighDpiScaleFactorRoundingPolicy>int main(int argc, char *argv[])
{QApplication a(argc, argv);// 开启高DPI支持QApplication::setAttribute(Qt::AA_EnableHighDpiScaling);QApplication::setAttribute(Qt::AA_UseHighDpiPixmaps);// 设置缩放策略（按屏幕比例）a.setHighDpiScaleFactorRoundingPolicy(QHighDpiScaleFactorRoundingPolicy::PassThrough);MainWindow w;w.show();return a.exec();
}

使用浮点数坐标：绘制时用QPointF和QLineF，避免整数坐标的像素对齐问题：

// 正确：浮点数坐标
QLineF line(QPointF(100.5, 200.5), QPointF(300.5, 400.5));
// 错误：整数坐标（高DPI下模糊）
// QLine line(QPoint(100, 200), QPoint(300, 400));

设置 QPainter 的设备像素比：在paintEvent中获取屏幕的设备像素比，设置给QPainter：

void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event);QPainter painter(this);// 获取设备像素比（高DPI屏幕可能为2.0或3.0）qreal dpr = devicePixelRatioF();painter.setWindow(0, 0, width() * dpr, height() * dpr);painter.setViewport(0, 0, width(), height());// 后续绘制逻辑...
}

八、总结：覆盖层技术的核心价值与扩展​

通过前面的练习说明，我们从 “基础原理” 到 “工程落地”，完整覆盖了 Qt 覆盖层的使用场景、实现方法、交互逻辑与性能优化。最后，我们梳理覆盖层的运用。​

8.1 覆盖层的核心价值​

• 解耦复杂绘制与基础界面：将线条、标注等复杂绘制逻辑集中在覆盖层，基础界面（按钮、表格）只负责核心功能，代码耦合度降低 50% 以上；​
• 突破组件层级限制：覆盖层可显示在所有组件上方，解决 “线条被遮挡”“跨页面连线” 等堆叠组件无法实现的需求；​
• 灵活的交互扩展：支持鼠标、键盘、穿透交互，可快速实现 “线条编辑”“动态标注”“跨组件联动” 等功能；​
• 低学习成本：基于 QWidget 和 QPainter，无需动用 QGraphicsView 等复杂框架。​

8.2 覆盖层的扩展方向​

• 结合 Qt Quick：在 Qt Quick（QML）中，可通过Item作为覆盖层，配合Canvas实现绘制，适合移动端或高交互需求的界面；​
• 3D 场景覆盖层：在 Qt 3D 中，通过QWidgetOverlay或QQuickWidget在 3D 场景上方添加 2D 覆盖层，实现 “3D 模型标注”“交互控件”；​
• 多覆盖层分层管理：复杂项目中可创建多个覆盖层（如 “绘制层”“标注层”“交互层”），每层负责单一功能，便于维护；​
• 硬件加速绘制：对于超大规模绘制（如数千条线条），可使用QOpenGLWidget作为覆盖层，利用 GPU 加速绘制，提升性能 3-5 倍。​

8.3 最终建议​

小项目 / 简单绘制：直接使用 QWidget 作为覆盖层，配合 QPainter 实现，开发效率最高；​
中大规模绘制：使用 QOpenGLWidget 作为覆盖层，开启硬件加速，避免卡顿；​
跨平台 / 移动端：优先使用 Qt Quick 的Canvas覆盖层，适配不同屏幕分辨率；​
长期维护项目：做好分层设计（基础层、覆盖层、数据层），并添加完整的注释和测试用例，便于后续迭代。​

总结：

覆盖层不是 Qt 的 “黑科技”，而是基于基础组件的 “巧思应用”。只要掌握其核心原理和优化方法，就能在工业控制、数据可视化、流程图设计等场景中，快速实现高质量的复杂界面。​
