一.自举电容

1.1自举电容的作用

自举电容主要用于解决高端MOS管的驱动问题。当MOS管的源极（Source）电压升高时，栅极（Source）电压需要比源极更高才能保持导通。自举电路通过电容的充放电特性，自动提升栅极电压，确保MOS管稳定工作。

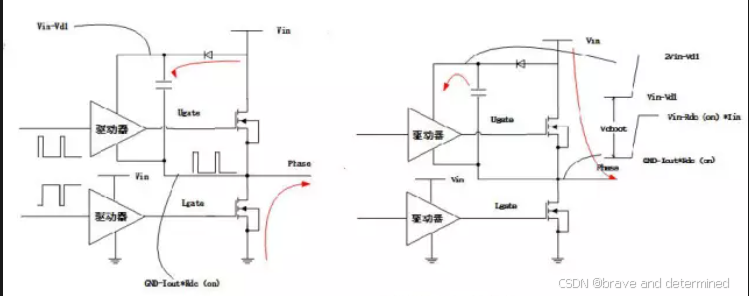

1.2.自举电路原理

自举电路通常由一个电容和一个二极管组成。电容在MOS管关闭时通过电源充电，储存能量。当MOS管导通时，源极电压升高，电容两端的电压无法突变，从而将栅极电压“抬升”到高于电源电压的水平。二极管用于防止升压后的电压回灌到电源。

1.3.工作过程分析

假设MOS管的漏极（Drain）电压为12V，初始状态下源极电压为0V，栅极驱动电压也为12V。当MOS管导通时，源极电压会迅速上升到接近12V（减去一个很小的导通压降）。此时栅极和源极之间的电压差（Vgs）接近0V，导致MOS管无法维持导通状态。
加入自举电容后，电容在MOS管关闭时充电至12V。当MOS管导通、源极电压升高时，电容的电压叠加在源极电压上，使得栅极电压被“抬升”到24V左右（12V + 电容电压）。这样Vgs始终保持足够的电压差，确保MOS管持续导通。

1.4.实际应用中的问题

如果没有自举电容，MOS管会在导通和关断之间快速切换，产生高频脉冲。这些脉冲会导致MOS管承受过大的电压应力，最终损坏器件。自举电容通过稳定栅极电压，避免了这种振荡现象。

1.5.关键要点

自举电容通过充放电提升栅极电压，确保高端MOS管稳定导通。
二极管的作用是防止升压后的电压反灌到电源。
电容的电压叠加特性是自举电路的核心。

二.自举电容实现MOSFET高端驱动

2.1MOSFET半桥高端驱动的基本原理

高端MOSFET（Q1）的驱动难点在于其源极电压随开关状态浮动。当Q1导通时，源极电压接近母线电压（Vbus），栅极电压需高于源极电压一个阈值（Vth）才能维持导通。这种“自举”效应需要特殊电路设计。

2.2自举电路实现方法

采用自举电容和二极管构成升压电路。当低端MOSFET（Q2）导通时，自举电容通过二极管充电至驱动电源电压（Vcc）。当Q2关断、Q1需要导通时，电容电压叠加在浮动的源极上，为栅极提供足够高的驱动电压。

电路关键元件包括：

自举二极管：防止电容放电回流
自举电容：储能元件，容量需满足开关频率需求
栅极电阻：控制开关速度

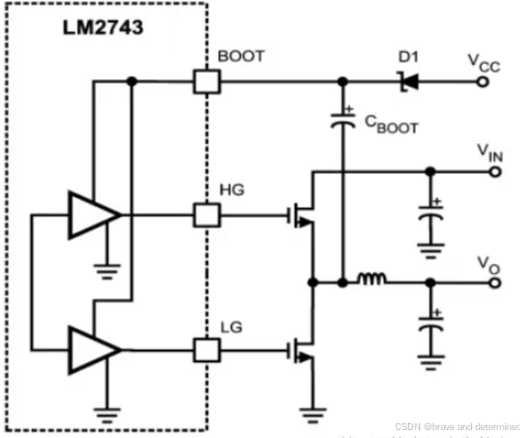

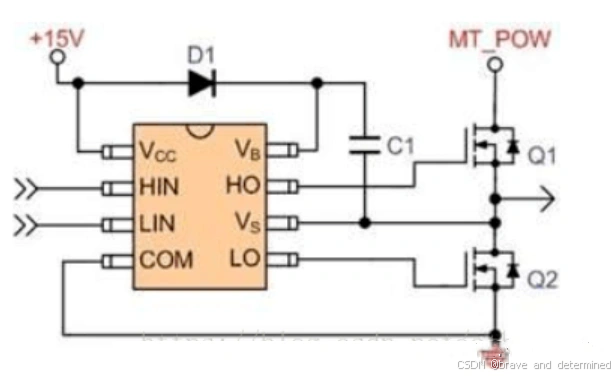

2.3栅极驱动IC的选择

专用高压栅极驱动IC（如IR2110）集成以下功能：

电平移位电路：将控制信号从低压域转换到高压域
死区时间控制：防止上下管直通
欠压锁定保护：确保驱动电压足够

典型接线方式：

低边驱动直接连接控制器
高边驱动通过自举电路供电
逻辑地与功率地单点连接

二极管选型要求：

反向耐压高于母线电压
快恢复特性（如肖特基二极管）
低正向压降

布局要点：

减小自举回路寄生电感
高边驱动返回路径直接接MOSFET源极
避免功率环路与信号环路交叉

2.4替代方案比较

电荷泵驱动：

适用100%占空比场合
电路复杂度较高

集成驱动模块：

简化设计流程
提供完善保护功能
适合大功率应用

三 .案例分析

3.1自举电路工作流程

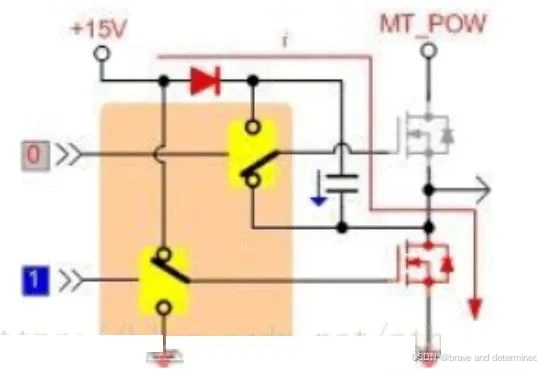

充电阶段（低端MOSFET导通） 当低端MOSFET导通时，电流路径为：+15V电源 → 自举二极管D1 → 自举电容C1 → 低端MOSFET → 地。此时电容C1被充电至约15V（Uc≈15V），高端MOSFET的栅极电压Ug与源极Us相同（Ug=Us），高端管保持关闭。

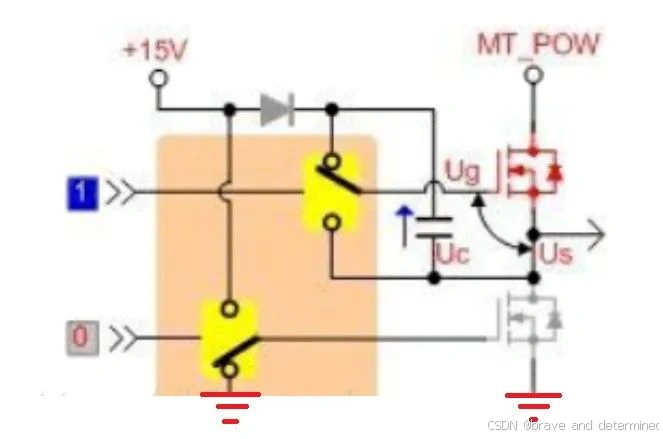

放电阶段（低端MOSFET关断，高端MOSFET导通） 低端MOSFET关断后，充电回路断开，自举二极管D1因反向截止。此时高端MOSFET的源极Us电压升至母线电压（如高压侧供电），而电容C1的电压Uc（15V）叠加在Us上，使得栅极电压Ug=Us+Uc。因此，栅源电压Ugs=Ug-Us=Uc≈15V，足以驱动高端MOSFET导通。

关键点

自举电容C1在低端管导通时充电，高端管导通时放电。
电容电压Uc为高端管提供额外的栅极驱动电压，确保Ugs满足开启需求。
自举二极管D1防止电容放电时电流倒灌。

3.2常见应用场景

此电路广泛用于半桥或全桥拓扑中，解决高端MOSFET驱动电压不足的问题，尤其适用于母线电压远高于逻辑电平的场合（如电机驱动、电源转换器）。
