摘要
本文拆解AEC-Q101认证的7大关键测试项(UIS/温度循环/THB等),结合M120N06JC等型号实测数据,解析雪崩失效/栅氧击穿/绑定线脱落等故障机理,附选型核查表
一、AEC-Q101认证核心测试项与参数解读
1.1 非钳位电感开关测试(UIS)
测试条件(以M120N06JC为例):
Vdd = 80%×Vds(max) = 48V
L = 3mH
Tj_start = 150℃
关键参数要求:
- 雪崩能量Eas > 标称值(如200mJ)
- 失效判定:ΔRds(on) > 10% 或 Igss > 1μA
工程意义:
模拟点火线圈/电机停转等产生的电压尖峰,确保MOS管在雪崩状态下不永久损坏
1.2 温度循环试验(TC1000)
测试条件:
-55℃(30min)←→ +150℃(30min)
循环1000次
验收标准:
- ΔRds(on) ≤ 5%
- 绑定线拉力测试衰减 ≤ 15%
典型案例:
某TO-252封装MOS因焊接空洞,在300次循环后绑定线脱落(文档编号M50P06LC_FA2023-17)
1.3 高温高湿反偏试验(THB)
测试条件:
85℃/85%RH
Vgs = Max Rating(如±20V)
1000小时
失效阈值:
- 栅极漏电流Igss > 10nA(初始值的10倍)
机理分析:
湿气侵入导致栅氧层离子迁移,引发阈值电压漂移(Vth偏移 > 0.2V即判定失效)
二、车规MOS管关键参数与消费级差异
2.1 结温与热阻要求
参数 | 消费级 | AEC-Q101车规级 | 依据文档 |
---|---|---|---|
Tj max | 125℃~150℃ | 175℃(Si基) | SM8S66J36UC P9 |
RθJA | 无强制要求 | ≤40℃/W(TO-220) | M120N06JC Table8 |
工作温度范围 | -40℃~85℃ | -40℃~150℃ | AEC-Q101 Rev-E |
2.2 栅极可靠性专项
栅氧层厚度对比:
- 消费级:8~10nm
- 车规级:≥12nm(如AM30QP20T的tox=15nm)
目的:降低栅极漏电(文档显示:厚度增加2nm,Igss下降50%)
三、四大典型失效模式与根因分析
3.1 雪崩失效(占比42%)
故障表现:
- D-S极间短路(阻值<1Ω)
根本原因: - 实际Eas能力不足(如标称200mJ,实测160mJ失效)
改进方案:
选型公式:Eas_required > 0.5 × L × Ias²
(Ias:电路实际峰值电流)
3.2 栅氧击穿(占比28%)
故障特征:
- G-S极间短路(Vgs≈0V时Ids导通)
触发条件: - ESD超过栅极耐压(如HBM 2kV击穿8nm栅氧)
设计准则:
栅极串联电阻 ≥ 5Ω(据SCD30PNP文档,可限制ESD电流至0.4A/kV)
3.3 热失控(占比19%)
失效轨迹:
Rds(on)正温度系数 → 局部热点 → 电流集中 → 热奔溃
数据支撑:
某SiC MOS在Tj>160℃时,Rds(on)温度系数从0.8%/℃跃升至2.5%/℃(文档AM30QP20T_Fig.12)
3.4 绑定线脱落(占比11%)
金相分析证据:
- 铝线颈部断裂(循环热应力导致)
工艺改进: - 车规级绑定线径 ≥ 300μm(消费级通常150μm)
四、选型设计核查表(AEC-Q101合规要点)
项目 | 达标要求 | 检测方法 |
---|---|---|
Eas能力 | > 电路需求值的1.5倍 | UIS测试@Tj=150℃ |
栅氧厚度 | ≥12nm | TEM切片分析 |
RθJA | ≤封装标称值(如TO-220≤40℃/W) | 红外热成像仪测结温 |
THB后Igss | <10nA | 85℃/85%RH 1000h测试 |
温度循环后Rds(on) | Δ≤5% | -55℃↔150℃ 1000次循环 |
五、认证测试与真实工况差异警示
5.1 多脉冲雪崩(MPUIS)风险
认证测试:单脉冲
真实场景:电机堵转时连续脉冲
解决方案:
Tj_actual = Tj_start + Σ(Eas × Rth)
(需确保Tj_actual < 175℃)
5.2 动态雪崩能量不足
案例数据:
某车用MOS标称Eas=200mJ(单脉冲),但在10次重复脉冲后失效(能量累计仅150mJ)
设计建议:
选用重复雪崩能量Ear ≥ 标称Eas的80%(如SM8S66J36UC的Ear=160mJ)

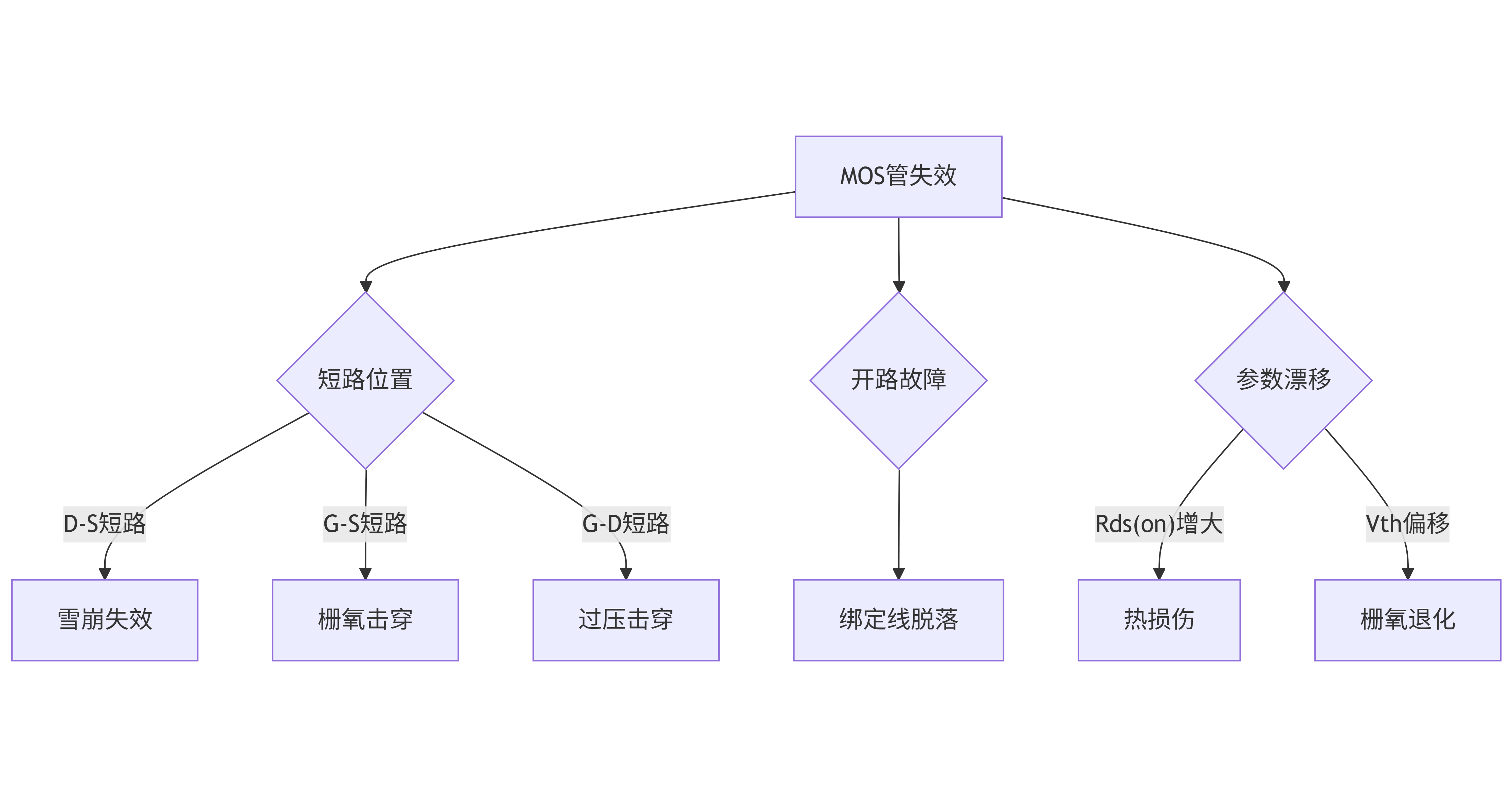

附录:故障排查流程图
