PLC_博图系列☞基本指令”S_PULSE:分配脉冲定时器参数并启动“
文章目录
- PLC_博图系列☞基本指令”S_PULSE:分配脉冲定时器参数并启动“
- 背景介绍
- S_PULSE: 分配脉冲定时器参数并启动
- 说明
- 参数
- 脉冲时序图
- 示例
关键字:
PLC
、
西门子
、
博图
、
Siemens
、
S_PULSE
背景介绍
这是一篇关于
PLC
编程的文章,特别是关于西门子的博图软件。我并不是专业的PLC
编程人员,也不懂电路,所以如果你希望从这里学习PLC
编程技术,可能会有些失望。然而,因为工作需要,我开始了解PLC
编程,特别是西门子的博图软件,并记录了这些经验。随着我国工业4.0
的推进,相信会有更多的人从事类似的工作。如果这篇文章能对你有所帮助,欢迎点赞
和关注
我❥(^_-)。
S_PULSE: 分配脉冲定时器参数并启动
说明
当输入 S 的逻辑运算结果 (RLO) 的信号状态从“0”变为“1”(信号上升沿)时,指令“分配脉冲定时器参数并启动”将启动预设的定时器。当输入 S 的信号状态为“1”后,该定时器在经过预设的持续时间 (TV) 后计时结束。如果输入 S 的信号状态在已设定的持续时间计时结束之前变为“0”,则定时器停止。这种情况下,输出 Q 的信号状态为“0”。
持续时间由定时器值和时基构成,且在参数 TV 处设定。该指令启动后,预设的时间值开始递减计数,直至为零。时基决定时间周期。当前定时器值在输出 BI 处以二进制编码格式输出,在输出 BCD 处以 BCD 编码格式输出。
如果定时器正在计时且输入端 R 的信号状态变为 “1”,则当前时间值和时间基准也将设置为 0。如果定时器未在计时,则输入 R 的信号状态为“1”不会有任何作用。
指令“分配脉冲定时器参数并启动”需要前导逻辑运算进行边沿检测,并可置于程序段中间或结尾。
每次访问都更新指令数据。因此,在循环开始和循环结束时查询数据可能会返回不同的值。
说明 在时间单元,操作系统通过时基指定的间隔,以一个时间单位缩短时间值,直到该值为“0”。递减操作与用户程序不同步执行。因此,定时器中的值比预期的时基最多短一个时间间隔值。
以下给出了如何构造时间单元的一个示例:另请参见“L:加载定时器值”。
参数
下表列出了“分配脉冲定时器参数并启动”指令的参数:
参数 | 声明 | 数据类型 | 存储区 | 说明 |
---|---|---|---|---|
<定时器> | InOut/Input | TIMER | T | 指令的时间 定时器的数量取决于 CPU。 |
S | Input | BOOL | I、Q、M、T、C、D、L、P 或常量 | 启动输入 |
TV | Input | S5TIME、WORD | I、Q、M、D、L 或常量 | 持续时间 |
R | Input | BOOL | I、Q、M、T、C、D、L、P 或常量 | 复位输入 |
BI | Output | WORD | I、Q、M、D、L、P | 当前时间值(二进制编码) |
BCD | Output | WORD | I、Q、M、D、L、P | 当前时间值(BCD 格式) |
Q | Output | BOOL | I、Q、M、D、L、P | 定时器的状态 |

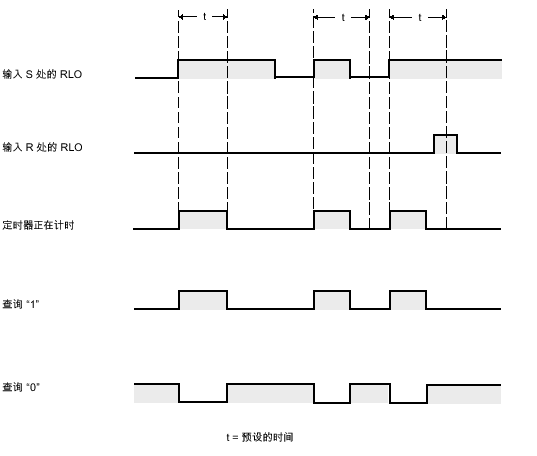

脉冲时序图
下图显示了指令“分配脉冲定时器参数并启动”的脉冲图:
示例
以下示例说明了该指令的工作原理:
操作数“TagIn_1”的信号状态从“0”变为“1”时,“Timer_1”启动。只要操作数“TagIn_1”的信号状态为“1”,定时器就运行操作数“TagIn_Number”预设的时间值。如果在定时器计时结束前操作数“TagIn_1”的信号状态从“1”变为“0”,则定时器“Timer_1”将停止。操作数“TagOut”的信号状态复位为“0”。
只要定时器在运行,并且操作数“TagIn_1”的信号状态为“1”,操作数“TagOut”的信号状态就为“1”。时间用完或复位时,操作数“TagOut”复位为“0”。
**注:**以上部分内容来之博图V16帮助文档。
