现在的主板大多数使用的是比DP功能更加强大的DP++。

DisplayPort++（DP++）是 DisplayPort 技术的增强版，旨在提升与多种视频接口的兼容性和连接性能。以下是关于它的详细介绍：

功能特性

多协议兼容：DP++ 接口不仅支持 DisplayPort 标准的信号传输，还可以通过内部的转换电路或配合相应的适配器，将 DisplayPort 信号转换为 DVI 或 HDMI 信号，使得用户在选择显示设备时不再受限于接口类型的限制。

无需主动适配器：标准 DisplayPort（DP）若要转换为 HDMI 或 DVI 信号，需要使用主动适配器，成本和复杂度较高。而 DP++ 通过特定设计，使用被动电缆即可实现信号转换，降低了成本和复杂度。

关键技术

CAD 引脚检测：DP++ 实现双模式运行的关键在于源极上的 AUX/DDC 总线连接和 DP 信号的主链路连接。AUX 和 DDC 分别是 DisplayPort 和 HDMI 的视频状态和控制总线，两者协议不兼容。DP++ 通过电缆适配器检测（CAD）引脚来确定 DP 还是 HDMI 接收端连接到双模发送端，从而选通相应的总线，确保一次只有一个总线处于活动状态。

信号转换机制：当 CAD 引脚检测到 HDMI 接收端连接时（CAD=1），DP++ 会绕过电容器，允许直流耦合 I2C 信号通过，此时 I2C 通信所需的 3.3V 上拉电阻放置在 HDMI 接收器 DDC 线路上；当检测到 DP 接收端连接时（CAD=0），则允许交流耦合 AUX 信号通过。

应用场景

连接旧设备：DP++ 技术为旧设备的升级提供了可能，例如用户可以将支持 DP++ 的电脑与旧的 HDMI 或 DVI 接口显示器连接，无需更换显示器即可实现设备的正常使用。

多设备连接：在需要连接多种不同接口显示设备的场景中，如会议室、多媒体教室等，DP++ 接口的设备可以方便地与各种显示器、投影仪等进行连接，提升了设备连接的灵活性和便捷性。

DP++ 和 DP 的区别主要体现在信号兼容性、适配器使用、应用场景等方面，具体如下：

信号兼容性：DP 仅支持 DP 信号，而 DP++ 不仅支持 DP 信号，还能通过内部转换电路或配合相应适配器，将 DisplayPort 信号转换为 DVI 或 HDMI 信号。

适配器使用：当连接不同接口的显示器时，DP 若要转换为 HDMI 或 DVI 信号，需要使用有源适配器，成本和复杂度较高。DP++ 则只需使用被动电缆即可实现信号转换，降低了成本和复杂度。

接口灵活性：DP++ 端口比 DP 端口更灵活，因为 DP++ 可以使用无源线缆传输 DVI、HDMI 和 DP 信号，在同时连接新旧显示器时更具优势，而 DP 在连接非 DP 接口显示器时需要额外的有源适配器，灵活性较差。

应用场景：在工业环境中，DP 通常更受青睐，因为它发送的是纯 DisplayPort 信号，没有额外的 HDMI 或 DVI 层，有助于减少干扰问题，且工业显示器通常针对原生 DP 信号设计，能提供更好的性能和更长的电缆传输距离。DP++ 则更适用于需要频繁连接不同类型接口显示设备的普通用户场景，如家庭、办公室等，方便用户在不同设备间切换连接。

DP介绍

目前市场接口的性能排名是：DP > HDMI > DVI > VGA，其中最好的显示接口是DP。VGA是模拟信号，VGA和DVI只支持视频传输，不支持音频传输，而HDMI和DP一根线可以同时传输视频和音频。

而从发展路径上讲，HDMI的数字信号标准是继承DVI，DVI接口的模拟部分优势继承VGA。而DP的数字信号标准是完全创新的。

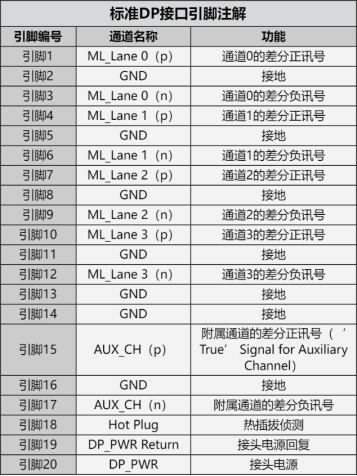

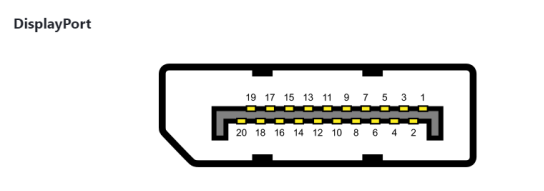

DP接口的引脚定义

以下是对标准 DP 接口各引脚信号的详细介绍：

数据传输通道信号

·ML_Lane 0 (p)（引脚 1）和 ML_Lane 0 (n)（引脚 3）：

·功能：构成通道 0 的差分信号线，用于传输视频和音频数据。DisplayPort 采用多通道差分信号传输方式，通道 0 是其中之一，负责传输一部分数据。

·原理：差分信号传输利用两根线传输幅度相等、相位相反的信号，接收端通过检测两根线的电压差来还原数据，能有效抵抗电磁干扰，确保高速数据传输的稳定性和准确性。

·ML_Lane 1 (p)（引脚 4）和 ML_Lane 1 (n)（引脚 6）：

·功能：组成通道 1 的差分信号线，传输另一部分视频和音频数据，与其他数据通道协同工作，完整传输一帧图像以及对应的音频信息。

·原理：基于差分信号传输原理，在高速数据传输过程中减少信号衰减和失真，保证数据准确无误地从发送端（如电脑显卡）传输到接收端（如显示器）。

·ML_Lane 2 (p)（引脚 7）和 ML_Lane 2 (n)（引脚 9）：

·功能：构成通道 2 的差分信号线，负责传输一部分视频或音频数据，多个数据通道共同协作，实现高清视频和多声道音频的高质量传输。

·原理：采用差分信号传输方式，提高信号的抗干扰能力，保证在复杂电磁环境下数据传输的可靠性。

·ML_Lane 3 (p)（引脚 10）和 ML_Lane 3 (n)（引脚 12）：

·功能：组成通道 3 的差分信号线，用于传输数据，这四个数据通道一起大幅提升了 DP 接口的数据传输带宽，使其能够支持高分辨率（如 4K、8K ）、高刷新率（如 120Hz、144Hz ）的显示输出。

·原理：同样利用差分信号传输的优势，保障数据高速、稳定地传输。

附属通道信号
