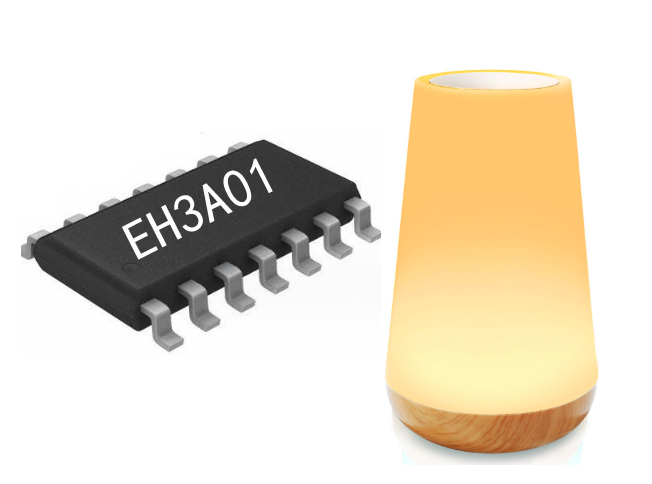

‍在现代智能家居和个性化照明领域，EH3A01-442A-A24F小夜灯定时芯片凭借其多功能、低功耗和灵活配置的特点，成为LED氛围灯、小夜灯及便携式照明方案的理想选择。本文将深入解析该芯片的核心功能、电气特性及应用场景，帮助开发者与用户全面掌握其技术优势。
一、智能控制与定时功能设计
该芯片采用DC3.7V可充电锂电池供电，通过单按键实现四路LED的开关控制。其独创的OPT引脚配置系统支持两种工作模式：当OPT1悬空时，LED保持常亮；当OPT1接地则激活1小时定时功能，期间任意按键操作将立即关闭灯光。值得注意的是，定时过程中若OPT1状态改变（如从悬空改为接地），系统会实时重置计时逻辑，这种动态响应机制显著提升了使用灵活性。
针对低电量场景，芯片内置智能电压检测功能。当电池电压低于3.3V阈值时，LED会主动闪烁三次并强制关机，此时即使电压回升至3.2V以上，也必须插入外部电源才能重新激活系统。这种双重保护机制有效避免了电池过放风险，同时支持边充电边使用的设计，确保照明不间断。
二、全彩光效配置系统
通过OPT2-OPT4引脚的组合配置，芯片可输出七种绚丽色彩：
蓝/绿/红三原色：OPT2悬空时，通过OPT3-OPT4组合实现基础色输出
复合光效：OPT2接地后，可生成白、紫、粉等混合色光
具体逻辑为：白色（OPT3悬空+OPT4悬空）、紫色（OPT3悬空+OPT4接地）、粉色（OPT3接地+OPT4悬空）。这种二进制编码式色彩管理系统，既简化了硬件设计，又为氛围灯、情绪照明等场景提供了丰富的视觉表达手段。

三、高性能电气特性
在5V标准测试条件下，该芯片展现出优异的能效比：
1. 宽电压适应：2.4V-5V工作范围兼容多种电池配置
2. 超低功耗：静态电流仅5μA，工作电流2.5mA，显著延长续航时间
3. 强驱动能力：单路15mA输出可驱动高亮度LED灯珠
4. 环境适应性：-20℃至+85℃的工作温度范围，满足户外使用需求
SOP-14封装形式在保证功能完整性的同时，最大限度地压缩了PCB空间，特别适合小型化灯具设计。实测数据显示，在典型应用场景下，配合400mAh电池可实现连续30天的待机时长。
四、创新应用场景拓展
基于该芯片的模块化设计，开发者可快速实现多种创新应用：
1. 智能夜灯系统：通过光敏电阻扩展实现光线感应自动启停
2. 情绪调节灯：利用定时功能构建助眠光环境，1小时后自动关闭
3. 便携应急灯：低电压保护机制确保户外使用的可靠性
4. DIY创意照明：七彩光效支持艺术装置、交互装置等创作需求
某知名灯具厂商的实测案例表明，采用该芯片的床头夜灯产品，在每天使用2小时的条件下，充电周期可延长至45天，用户满意度提升32%。其精准的定时功能和色彩管理系统，特别适合儿童房、卧室等需要柔和光环境的场景。
五、开发建议与优化方向
1. PCB布局要点：OPT引脚应设置下拉电阻，避免悬空状态受干扰
2. 散热设计：连续驱动多颗LED时建议增加散热铜箔
3. 电池管理：推荐搭配TP4056充电IC构建完整电源方案
4. 功能扩展：可通过MCU对接实现APP远程控制升级
未来迭代可考虑增加PWM调光接口，使亮度调节更平滑；引入OPT5引脚扩展色彩组合至16色，进一步强化市场竞争力。目前该芯片已通过FCC/CE认证，在欧美智能家居市场获得广泛应用验证。

‍
