第2天：ROS2通信机制实战——从“单向传数据”到“双向发请求”

做机器人开发时：“为什么控制机器人前进用话题，而让机器人报位置要用服务？”其实答案很简单——ROS2的通信机制是“按需设计”的：话题适合高频、单向的数据传输（比如实时发控制指令），服务适合低频、需要反馈的交互（比如查询状态）。

上午：话题通信——让数据“单向流动”

话题是ROS2里用得最多的通信方式，比如激光雷达的点云、机器人的速度指令，都是通过话题传输的。它的核心是“发布-订阅”模式，就像电台广播：一个电台（发布者）发信号，无数收音机（订阅者）都能听——但收音机不能给电台回消息，这就是“单向”的意思。

一、先搞懂话题的“底层逻辑”

1. 三个关键特性：记熟了才不会用错

• 单向异步：发布者发数据时，不用等订阅者接收，自己该干啥干啥；订阅者收数据时，也不用管发布者是谁——我当年做AGV项目时，激光雷达节点（发布者）就算断了，导航节点（订阅者）最多报“没数据”，不会直接崩溃，这就是异步的优势。
• 多对多通信：一个话题可以有多个发布者，也可以有多个订阅者。比如“机器人位置”这个话题，既能让导航节点订阅，也能让监控节点订阅；甚至可以有两个发布者（GPS和里程计）同时发位置数据，订阅者按需选择。
• 消息接口要统一：发布者和订阅者必须用同一个“消息格式”（比如都用geometry_msgs/msg/Twist），不然数据传过去也是“乱码”。这就像电台用FM92.5广播，收音机也得调到这个频率才能听清——我当年就因为把Twist写成Pose，调试了半小时才发现接口不匹配。

2. 用CLI工具“玩转”话题：先看再动手

在写代码前，先用ROS2自带的命令行工具（CLI）熟悉话题的操作——这是排查问题的“神器”，比如节点没收到数据时，先用CLI确认话题是否存在、数据是否正常。

前提：先启动两个节点，做后续测试用

• 终端1：ros2 run turtlesim turtlesim_node（启动小乌龟仿真节点，作为订阅者，接收速度指令）
• 终端2：ros2 run turtlesim turtle_teleop_key（启动键盘控制节点，作为发布者，发速度指令）

接下来用三个核心命令实战：

1. 查话题列表：有哪些话题在运行？
   输ros2 topic list，会看到/turtle1/cmd_vel（速度指令话题）、/turtle1/pose（乌龟位置话题）等。加-t参数还能看话题类型：ros2 topic list -t，输出/turtle1/cmd_vel [geometry_msgs/msg/Twist]——这就知道了，/turtle1/cmd_vel用的是Twist格式的消息。

2. 看话题数据：数据到底长啥样？
   想知道小乌龟的位置，输ros2 topic echo /turtle1/pose，会实时打印x（x坐标）、y（y坐标）、theta（角度）等数据。按终端2的方向键控制乌龟移动，会看到数据跟着变——这就是“订阅者实时接收数据”的直观表现。

3. 手动发话题：不用代码也能控制节点？
   有时候想快速测试节点是否正常，不用写发布者代码，直接用CLI发数据。先停掉终端2的键盘节点（Ctrl+C），然后输：

ros2 topic pub /turtle1/cmd_vel geometry_msgs/msg/Twist "{linear: {x: 0.2, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 0.5}}"

看仿真窗口：乌龟会以0.2m/s的速度前进，同时以0.5rad/s的速度左转——这说明手动发布的话题被turtlesim节点正确接收了。

二、用C++写话题节点：从发布到订阅

光用CLI不够，实际开发要自己写节点。下面带大家写一个“发布者发字符串消息，订阅者收消息并打印”的例子——这是最基础的模板，后续不管是发激光数据还是速度指令，都能套用这个框架。

1. 先搭环境：创建功能包

首先创建工作空间和C++功能包（依赖rclcpp和std_msgs，std_msgs里有常用的字符串、整数等消息类型）：

mkdir -p topic_ws/src && cd topic_ws/src
# 创建C++功能包，依赖rclcpp（ROS2 C++核心库）和std_msgs（标准消息库）
ros2 pkg create topic_cpp --build-type ament_cmake --dependencies rclcpp std_msgs
cd ..  # 回到工作空间根目录

2. 写发布者节点：每500ms发一次“Hello Topic!”

发布者的核心逻辑是：初始化节点→创建发布者→用定时器定时发消息。
文件路径：src/topic_cpp/src/topic_publisher.cpp，代码如下（关键步骤已标注释）：

#include "rclcpp/rclcpp.hpp"  // ROS2 C++核心头文件
#include "std_msgs/msg/string.hpp"  // 字符串消息头文件// 定义发布者节点类，继承自rclcpp::Node（所有ROS2节点都要继承这个类）
class TopicPublisherNode : public rclcpp::Node
{
public:// 构造函数：初始化节点名、发布者、定时器TopicPublisherNode(std::string node_name) : Node(node_name){// 打印日志，告诉用户节点启动了（RCLCPP_INFO是ROS2的日志宏）RCLCPP_INFO(this->get_logger(), "%s节点已启动！", node_name.c_str());// 创建发布者：话题名"chatter"，QoS队列大小10（后面讲QoS，先设10就行）publisher_ = this->create_publisher<std_msgs::msg::String>("chatter", 10);// 创建定时器：每500ms触发一次回调函数（发消息）timer_ = this->create_wall_timer(std::chrono::milliseconds(500),  // 时间间隔500msstd::bind(&TopicPublisherNode::timer_callback, this)  // 绑定回调函数);}private:// 定时器回调函数：每次触发就发布一条消息void timer_callback(){auto msg = std_msgs::msg::String();  // 创建字符串消息对象msg.data = "Hello Topic!";  // 设置消息内容RCLCPP_INFO(this->get_logger(), "发布消息：%s", msg.data.c_str());  // 打印发布的消息publisher_->publish(msg);  // 发布消息到"chatter"话题}// 声明发布者指针（类型是std_msgs::msg::String的发布者）rclcpp::Publisher<std_msgs::msg::String>::SharedPtr publisher_;// 声明定时器指针rclcpp::TimerBase::SharedPtr timer_;
};int main(int argc, char **argv)
{rclcpp::init(argc, argv);  // 初始化ROS2环境// 创建发布者节点对象（节点名"topic_publisher"）auto node = std::make_shared<TopicPublisherNode>("topic_publisher");rclcpp::spin(node);  // 循环运行节点，处理回调（比如定时器回调）rclcpp::shutdown();  // 关闭ROS2环境return 0;
}

3. 写订阅者节点：接收“chatter”话题的消息

订阅者的核心逻辑是：初始化节点→创建订阅者→绑定回调函数（收到消息后执行）。
文件路径：src/topic_cpp/src/topic_subscriber.cpp，代码如下：

#include "rclcpp/rclcpp.hpp"
#include "std_msgs/msg/string.hpp"// 定义订阅者节点类
class TopicSubscriberNode : public rclcpp::Node
{
public:TopicSubscriberNode(std::string node_name) : Node(node_name){RCLCPP_INFO(this->get_logger(), "%s节点已启动！", node_name.c_str());// 创建订阅者：话题名"chatter"，QoS队列大小10，绑定回调函数subscriber_ = this->create_subscription<std_msgs::msg::String>("chatter",  // 要订阅的话题名（必须和发布者一致）10,         // QoS队列大小// 绑定回调函数：收到消息后调用topic_callbackstd::bind(&TopicSubscriberNode::topic_callback, this, std::placeholders::_1));}private:// 话题回调函数：收到消息后执行（msg是收到的消息）void topic_callback(const std_msgs::msg::String::SharedPtr msg){RCLCPP_INFO(this->get_logger(), "收到消息：%s", msg->data.c_str());  // 打印收到的消息}// 声明订阅者指针rclcpp::Subscription<std_msgs::msg::String>::SharedPtr subscriber_;
};int main(int argc, char **argv)
{rclcpp::init(argc, argv);auto node = std::make_shared<TopicSubscriberNode>("topic_subscriber");rclcpp::spin(node);  // 循环等待消息，收到消息就触发回调rclcpp::shutdown();return 0;
}

4. 配置编译规则：让ROS2认识你的节点

写好代码后，要告诉编译器“怎么编译这些文件”，需要修改CMakeLists.txt（C++项目的编译配置文件）。
文件路径：src/topic_cpp/CMakeLists.txt，在文件末尾添加以下内容：

# 1. 找到依赖包（告诉编译器需要用rclcpp和std_msgs）
find_package(rclcpp REQUIRED)
find_package(std_msgs REQUIRED)# 2. 编译发布者节点：把topic_publisher.cpp编译成可执行文件
add_executable(topic_publisher src/topic_publisher.cpp)
# 链接依赖包（让可执行文件能调用rclcpp和std_msgs的函数）
ament_target_dependencies(topic_publisher rclcpp std_msgs)# 3. 编译订阅者节点：同理
add_executable(topic_subscriber src/topic_subscriber.cpp)
ament_target_dependencies(topic_subscriber rclcpp std_msgs)# 4. 安装可执行文件：把编译好的节点放到install目录（ROS2能找到的地方）
install(TARGETStopic_publishertopic_subscriberDESTINATION lib/${PROJECT_NAME}  # 安装路径（固定格式）
)

5. 编译运行：验证通信是否成功

• 编译：回到工作空间根目录，执行编译命令（只编译topic_cpp功能包，节省时间）：

  colcon build --packages-select topic_cpp


• 运行发布者：打开终端1，加载环境变量并启动发布者：

  source install/setup.bash && ros2 run topic_cpp topic_publisher


  会看到日志：topic_publisher节点已启动！ 发布消息：Hello Topic!（每500ms一条）。
• 运行订阅者：打开终端2，同理启动订阅者：

  source install/setup.bash && ros2 run topic_cpp topic_subscriber


  会看到日志：topic_subscriber节点已启动！ 收到消息：Hello Topic!——这说明发布者和订阅者通信成功了！

下午：服务通信——需要“反馈”就用它

如果说话题是“广播”，那服务就是“打电话”：你（客户端）打给客服（服务端），说“我要查账单”（发送请求），客服查完后告诉你“账单金额是XX”（返回响应）——必须等客服回复，你才知道结果，这就是“双向同步”的特点。

一、服务的核心逻辑：和话题的关键区别

1. 三个核心特性：别和话题搞混

• 双向同步：客户端发送请求后，会一直等服务端的响应，期间不会做其他事；服务端必须处理完请求，才能给客户端回复——我当年做机器人“归位”功能时，客户端发“归位请求”，必须等服务端返回“已归位”，才会执行下一步，这就是同步的必要性。
• 1对1通信：一个服务名只能对应一个服务端（比如“查位置”服务，不能有两个服务端同时提供），但可以有多个客户端调用同一个服务端——比如多个节点都想查机器人位置，都能调用“查位置”服务。
• 服务接口分“请求”和“响应”：和话题的“单一消息格式”不同，服务接口（.srv文件）分两部分，用---分隔，上面是请求字段，下面是响应字段。比如“两数相加”服务的接口：

  int64 a  # 请求：第一个数
  int64 b  # 请求：第二个数
  ---
  int64 sum  # 响应：两数之和


2. 用CLI工具测试服务：先看后写

前提：启动一个官方的服务端节点（提供“两数相加”服务）
终端1：ros2 run examples_rclpy_minimal_service service——这个节点提供/add_two_ints服务，功能是接收两个整数，返回它们的和。

用三个核心命令实战：

1. 查服务列表：有哪些服务在运行？
   输ros2 service list，会看到/add_two_ints（两数相加服务）——这就是我们要调用的服务。

2. 查服务类型：服务用的是什么接口？
   输ros2 service type /add_two_ints，输出example_interfaces/srv/AddTwoInts——这说明该服务用的是AddTwoInts接口，包含a（请求）、b（请求）、sum（响应）三个字段。

3. 手动调用服务：不用代码也能发请求？
   输ros2 service call /add_two_ints example_interfaces/srv/AddTwoInts "{a: 5, b: 10}"——意思是“调用/add_two_ints服务，请求参数a=5、b=10”。
   终端1（服务端）会输出“收到请求：a=5, b=10”，终端2（客户端）会输出“响应：sum=15”——这说明服务调用成功了。

二、自定义服务接口：满足个性化需求

官方的服务接口（比如AddTwoInts）不够用怎么办？比如我们想让机器人“移动指定距离后返回当前位置”，就需要自定义一个服务接口。下面带大家从0到1创建自定义服务接口。

1. 创建接口功能包：专门放自定义接口

接口功能包必须用ament_cmake编译类型，且依赖rosidl_default_generators（用于生成接口代码）：

# 回到topic_ws/src目录
cd topic_ws/src
# 创建接口功能包
ros2 pkg create custom_srv_interfaces --build-type ament_cmake --dependencies rosidl_default_generators

2. 写自定义服务接口（.srv文件）

服务接口文件必须放在srv目录下，文件名就是接口名（比如MoveRobot.srv）。

• 先创建srv目录：mkdir -p src/custom_srv_interfaces/srv
• 创建并编辑MoveRobot.srv：touch src/custom_srv_interfaces/srv/MoveRobot.srv
  文件内容如下（请求是“移动距离”，响应是“移动后的位置”）：

# 请求：机器人需要移动的距离（正数前进，负数后退）
float32 distance
---
# 响应：移动后的当前位置
float32 pose

3. 配置CMakeLists.txt：生成接口代码

修改src/custom_srv_interfaces/CMakeLists.txt，告诉编译器“要生成这个.srv文件的代码”：

# 找到依赖包
find_package(ament_cmake REQUIRED)
find_package(rosidl_default_generators REQUIRED)# 声明要生成的接口文件（这里是MoveRobot.srv）
rosidl_generate_interfaces(${PROJECT_NAME}"srv/MoveRobot.srv"  # 自定义的服务接口文件
)# 标记功能包为接口包（让其他功能包能找到这个接口）
ament_package()

4. 配置package.xml：声明依赖和接口组

修改src/custom_srv_interfaces/package.xml，添加编译依赖和接口组声明（否则其他功能包找不到这个接口）：

<!-- 编译依赖：告诉ROS2编译时需要这些包 -->
<buildtool_depend>ament_cmake</buildtool_depend>
<depend>rosidl_default_generators</depend><!-- 关键：声明这个包是接口包，让其他包能引用它的接口 -->
<member_of_group>rosidl_interface_packages</member_of_group><!-- 测试依赖（可选，新手暂时用不到） -->
<test_depend>ament_lint_auto</test_depend>
<test_depend>ament_lint_common</test_depend>

5. 编译接口包：生成可调用的代码

回到工作空间根目录，编译接口包：

colcon build --packages-select custom_srv_interfaces

编译完成后，ROS2会自动生成C++和Python的接口代码：

• C++头文件路径：install/custom_srv_interfaces/include/custom_srv_interfaces/srv/move_robot.hpp（后续C++节点会引用这个头文件）
• 不用手动管生成的代码，后续直接调用就行——我当年第一次自定义接口时，以为要自己写头文件，白忙活了半天。

三、用C++写服务节点：客户端发请求，服务端处理

有了自定义接口，接下来写服务端和客户端节点：服务端模拟机器人移动（接收“移动距离”请求，返回“最终位置”），客户端发送移动请求并接收响应。

1. 创建C++服务功能包

先创建依赖rclcpp和自定义接口的功能包：

cd topic_ws/src
# 创建C++功能包，依赖rclcpp和自定义接口custom_srv_interfaces
ros2 pkg create service_cpp --build-type ament_cmake --dependencies rclcpp custom_srv_interfaces
cd ..

2. 写服务端节点：处理“移动请求”

服务端的核心逻辑是：初始化节点→创建服务端→绑定请求处理回调（收到请求后模拟移动，返回响应）。
文件路径：src/service_cpp/src/service_server.cpp，代码如下：

#include "rclcpp/rclcpp.hpp"
// 引用自定义服务接口的头文件（编译后自动生成）
#include "custom_srv_interfaces/srv/move_robot.hpp"
#include <chrono>
#include <thread>// 给自定义接口起个别名，后续写代码更简洁
using MoveRobot = custom_srv_interfaces::srv::MoveRobot;
// 时间别名，方便用500ms休眠
using namespace std::chrono_literals;class ServiceServerNode : public rclcpp::Node
{
public:ServiceServerNode(std::string node_name) : Node(node_name), current_pose_(0.0){RCLCPP_INFO(this->get_logger(), "%s节点已启动！", node_name.c_str());// 创建服务端：服务名"move_robot_srv"，绑定请求处理回调service_ = this->create_service<MoveRobot>("move_robot_srv",  // 服务名（客户端必须和这个一致）// 绑定回调函数：收到请求后调用handle_move_requeststd::bind(&ServiceServerNode::handle_move_request, this, std::placeholders::_1, std::placeholders::_2));}private:// 请求处理回调函数：参数1是请求，参数2是响应void handle_move_request(const std::shared_ptr<MoveRobot::Request> request,const std::shared_ptr<MoveRobot::Response> response){// 打印收到的请求：移动距离和当前位置RCLCPP_INFO(this->get_logger(), "收到请求：移动距离=%.2f，当前位置=%.2f", request->distance, current_pose_);// 模拟机器人移动：每步移动剩余距离的10%，休眠500ms（模拟真实移动过程）float target_pose = current_pose_ + request->distance;  // 目标位置while (std::fabs(target_pose - current_pose_) > 0.01)  // 误差小于0.01时停止{float step = (target_pose - current_pose_) * 0.1;  // 每步移动距离current_pose_ += step;RCLCPP_INFO(this->get_logger(), "移动中：当前位置=%.2f", current_pose_);std::this_thread::sleep_for(500ms);  // 休眠500ms}// 设置响应：返回最终位置response->pose = current_pose_;RCLCPP_INFO(this->get_logger(), "响应请求：最终位置=%.2f", response->pose);}// 服务端指针（类型是自定义的MoveRobot服务）rclcpp::Service<MoveRobot>::SharedPtr service_;float current_pose_;  // 机器人当前位置（初始为0）
};int main(int argc, char **argv)
{rclcpp::init(argc, argv);auto node = std::make_shared<ServiceServerNode>("move_robot_server");rclcpp::spin(node);  // 循环运行，等待请求rclcpp::shutdown();return 0;
}

3. 写客户端节点：发送“移动请求”

客户端的核心逻辑是：初始化节点→创建客户端→等待服务端上线→发送请求→接收响应。
文件路径：src/service_cpp/src/service_client.cpp，代码如下：

#include "rclcpp/rclcpp.hpp"
#include "custom_srv_interfaces/srv/move_robot.hpp"using MoveRobot = custom_srv_interfaces::srv::MoveRobot;
using namespace std::chrono_literals;class ServiceClientNode : public rclcpp::Node
{
public:ServiceClientNode(std::string node_name) : Node(node_name){RCLCPP_INFO(this->get_logger(), "%s节点已启动！", node_name.c_str());// 创建客户端：服务名"move_robot_srv"（必须和服务端一致）client_ = this->create_client<MoveRobot>("move_robot_srv");// 定时器：启动后1s发送请求（确保服务端有时间启动，避免请求发送失败）timer_ = this->create_wall_timer(1s,  // 1s后触发std::bind(&ServiceClientNode::send_move_request, this));}// 发送请求的函数void send_move_request(){timer_->cancel();  // 取消定时器：只发送一次请求（避免重复发）// 等待服务端上线：超时1s，最多等10次（防止一直等下去）while (!client_->wait_for_service(1s)){if (!rclcpp::ok())  // 如果节点被中断（比如按Ctrl+C），就退出{RCLCPP_ERROR(this->get_logger(), "等待服务时节点被中断！");return;}RCLCPP_INFO(this->get_logger(), "等待服务端上线...");}// 构造请求数据：移动距离=5.0（前进5个单位）auto request = std::make_shared<MoveRobot::Request>();request->distance = 5.0;// 发送异步请求：绑定响应回调（收到响应后执行response_callback）auto result_future = client_->async_send_request(request, std::bind(&ServiceClientNode::response_callback, this, std::placeholders::_1));}// 响应回调函数：收到服务端响应后执行void response_callback(const rclcpp::Client<MoveRobot>::SharedFuture future){auto response = future.get();  // 获取响应结果RCLCPP_INFO(this->get_logger(), "收到响应：移动后位置=%.2f", response->pose);}private:rclcpp::Client<MoveRobot>::SharedPtr client_;  // 客户端指针rclcpp::TimerBase::SharedPtr timer_;  // 定时器指针（用于延迟发送请求）
};int main(int argc, char **argv)
{rclcpp::init(argc, argv);auto node = std::make_shared<ServiceClientNode>("move_robot_client");rclcpp::spin(node);  // 循环等待响应rclcpp::shutdown();return 0;
}

4. 配置CMakeLists.txt：编译服务节点

修改src/service_cpp/CMakeLists.txt，添加编译规则（和话题节点类似，只是依赖多了自定义接口）：

# 找到依赖包：rclcpp和自定义的custom_srv_interfaces
find_package(rclcpp REQUIRED)
find_package(custom_srv_interfaces REQUIRED)# 编译服务端节点
add_executable(move_robot_server src/service_server.cpp)
ament_target_dependencies(move_robot_server rclcpp custom_srv_interfaces)# 编译客户端节点
add_executable(move_robot_client src/service_client.cpp)
ament_target_dependencies(move_robot_client rclcpp custom_srv_interfaces)# 安装节点到install目录
install(TARGETSmove_robot_servermove_robot_clientDESTINATION lib/${PROJECT_NAME}
)

5. 编译运行：验证服务通信

• 编译：回到工作空间根目录，编译service_cpp功能包：

  colcon build --packages-select service_cpp


• 运行服务端：终端1执行（必须先启动服务端，客户端才能发请求）：

  source install/setup.bash && ros2 run service_cpp move_robot_server


  看到日志：move_robot_server节点已启动！，服务端开始等待请求。
• 运行客户端：终端2执行：

  source install/setup.bash && ros2 run service_cpp move_robot_client


  客户端会先打印“等待服务端上线…”（如果服务端已启动，会直接发请求），然后服务端打印“移动中”的日志，最后客户端打印“收到响应：移动后位置=5.00”——服务通信成功！

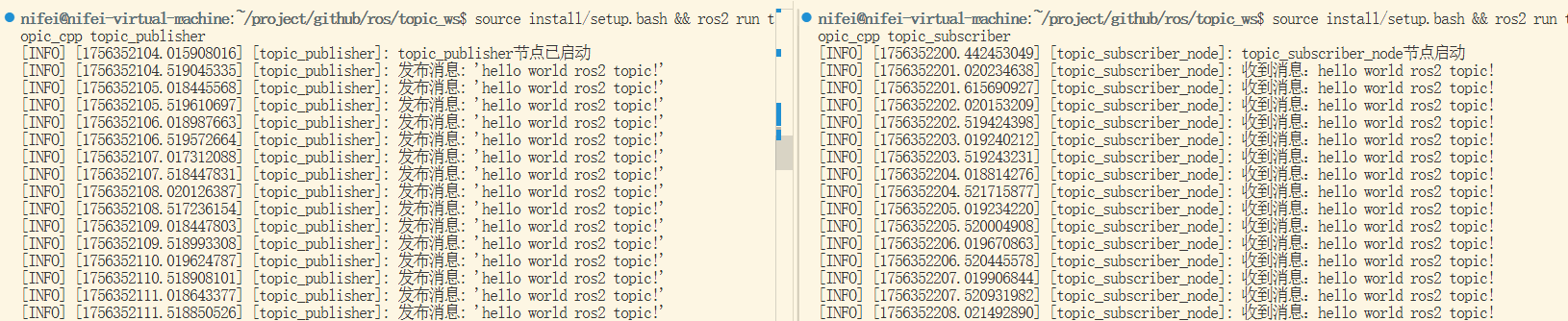

看展示：

github源码地址：https://github.com/Timnf/github/tree/main/ros
