一、OLED显示原理

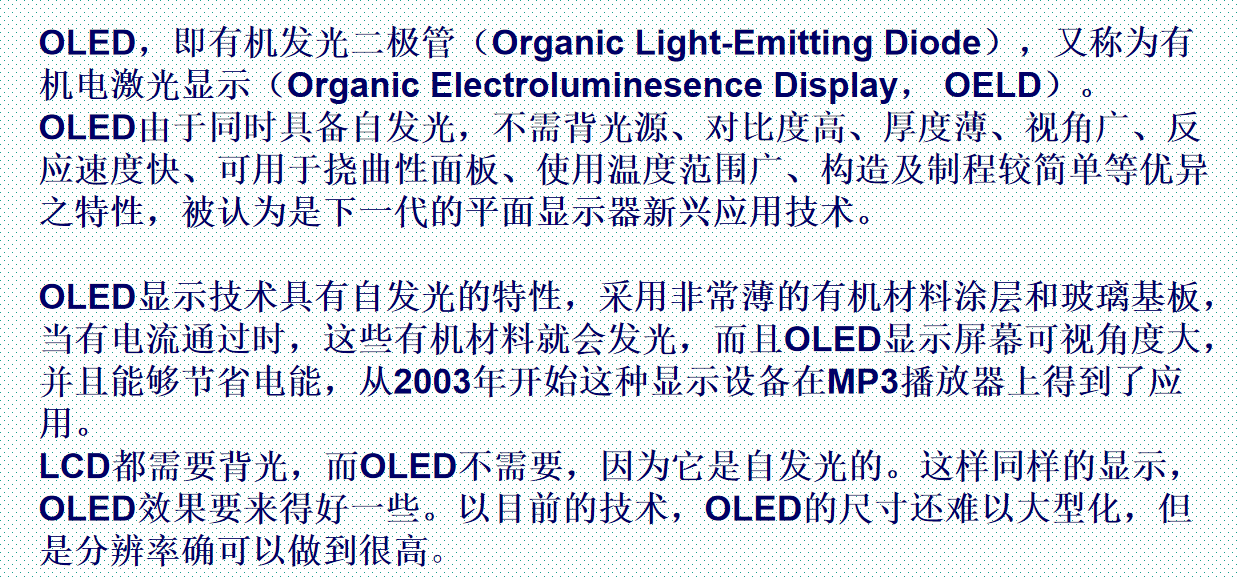

1、OLED名词解释

OLED可以自发光，无需背光光源。

2、正点原子OLED模块

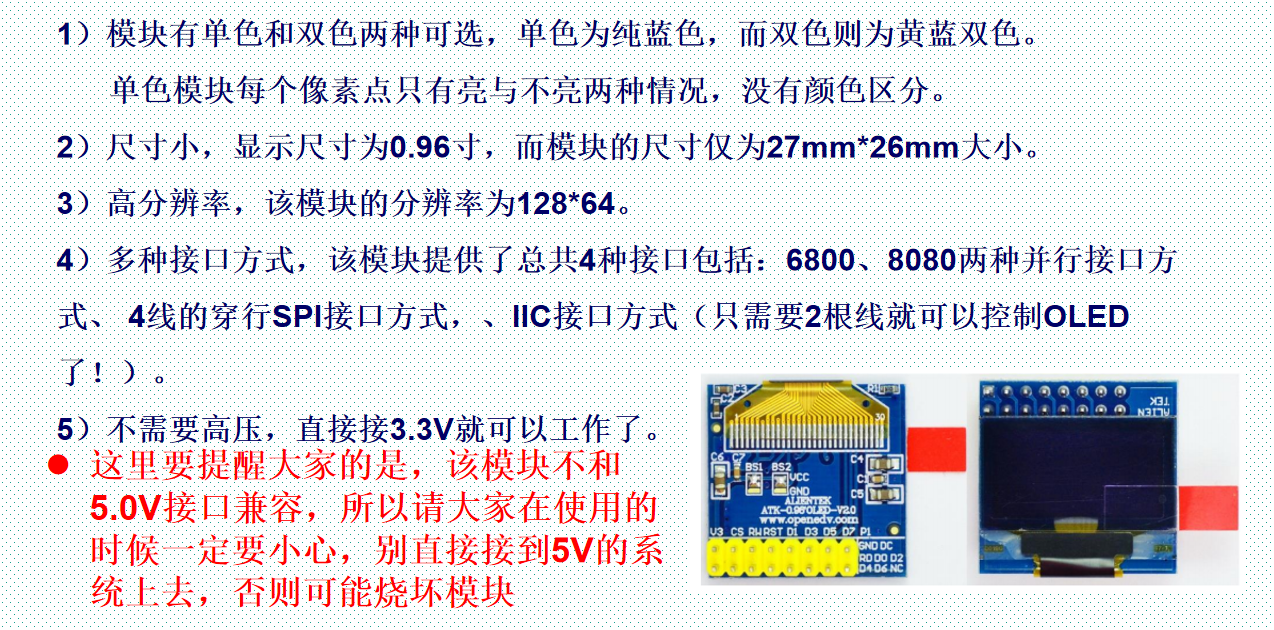

模块总体概述

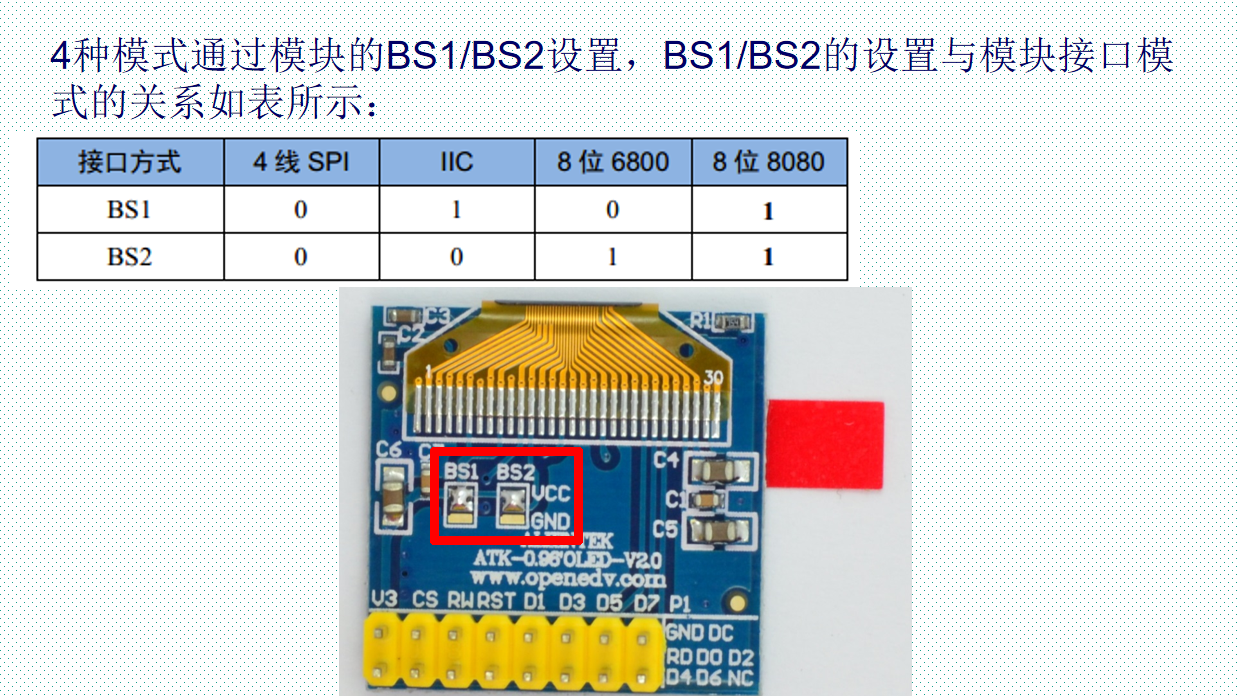

模块接口模式选择

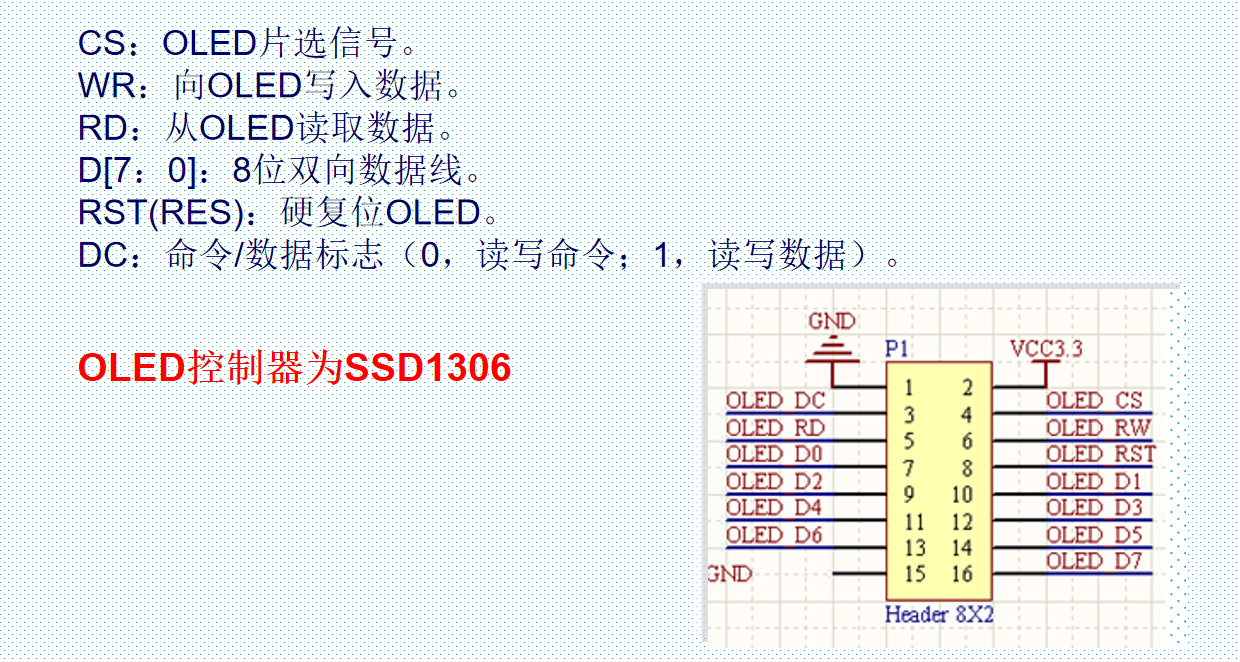

MCU与模块外部连接

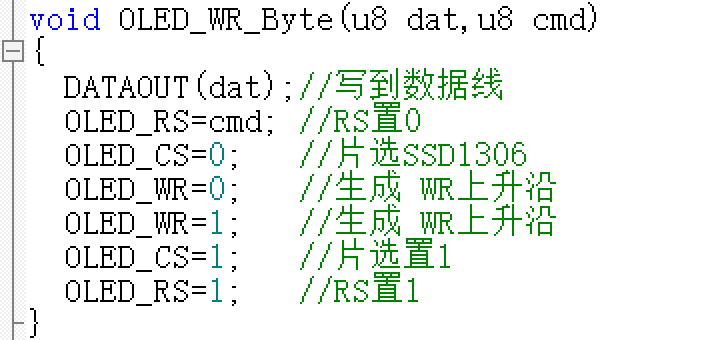

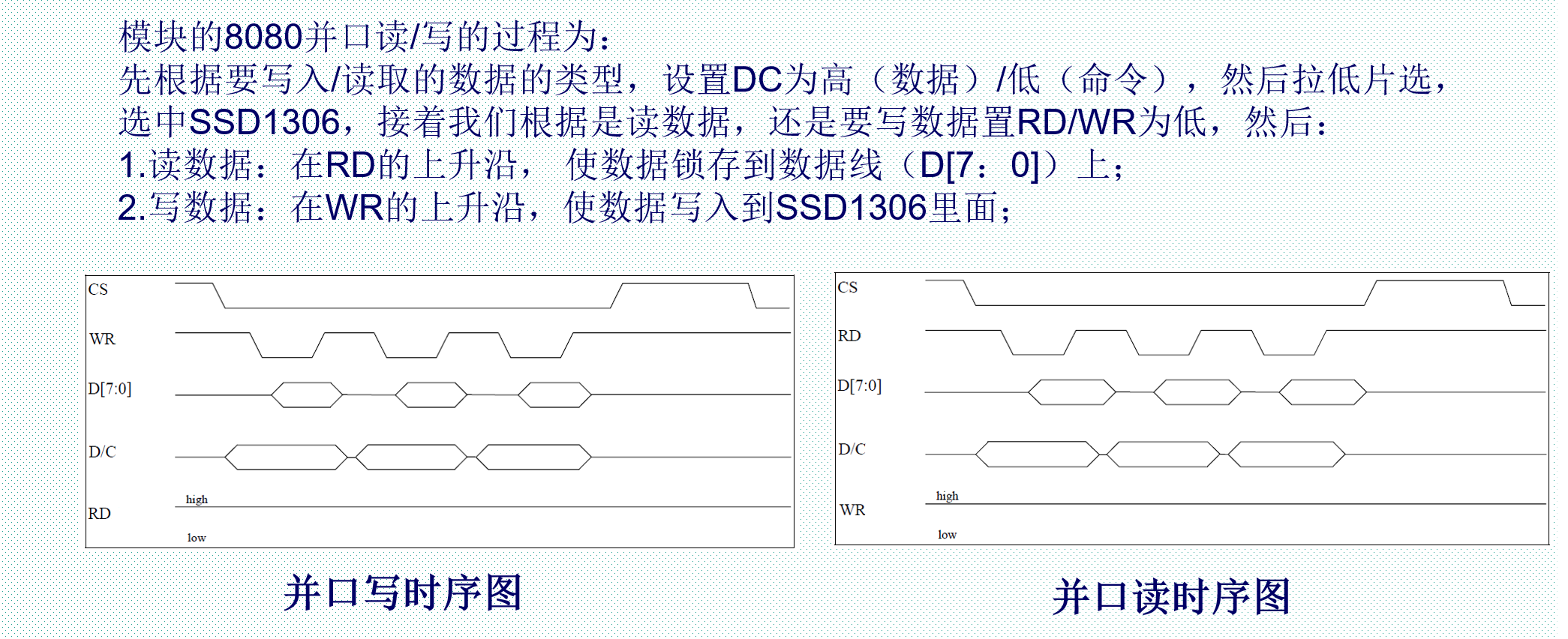

8080并口读写过程

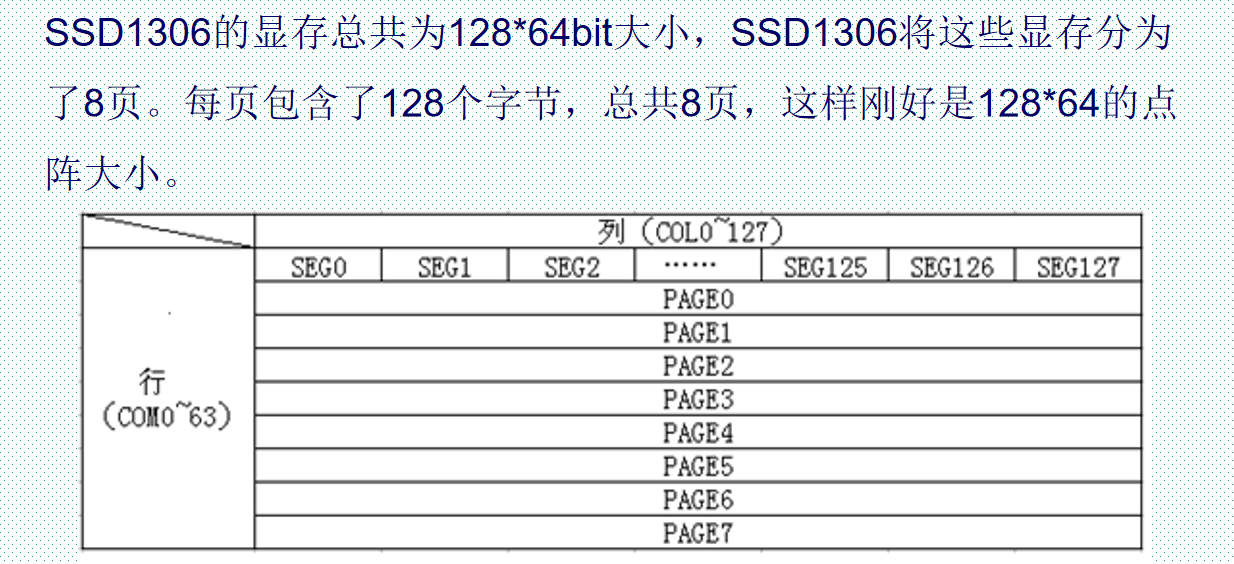

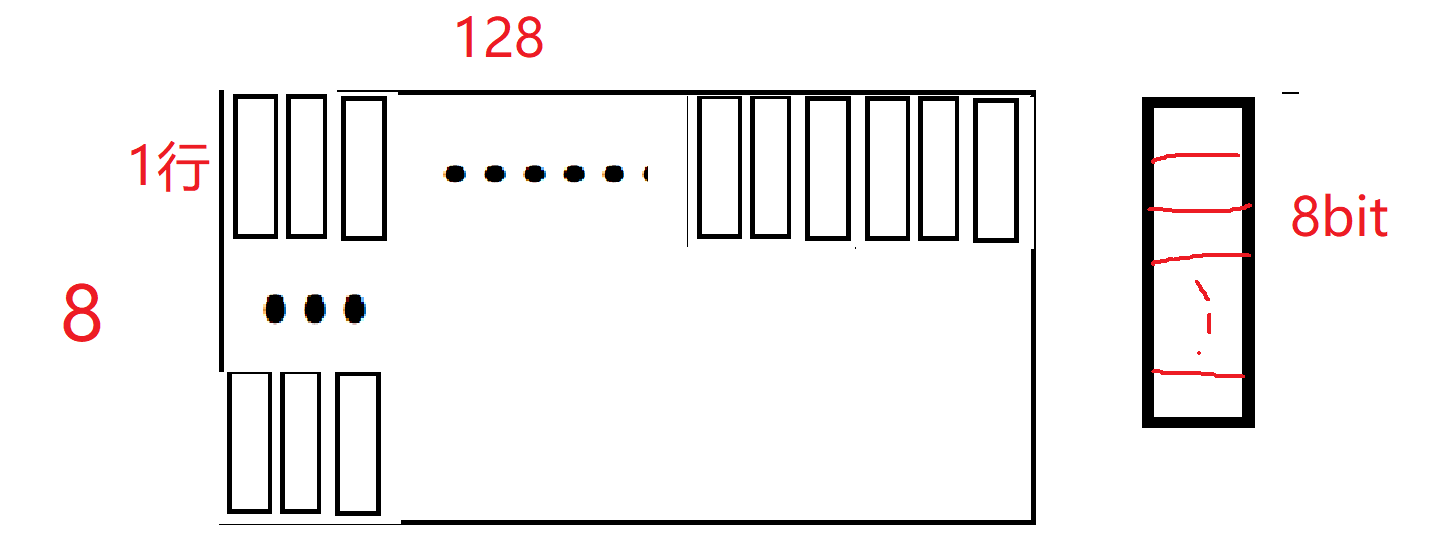

OLED显存

因为要进行显示，所以需要有显存。

显存容量为128 x 8 byte，一个点用一位表示。

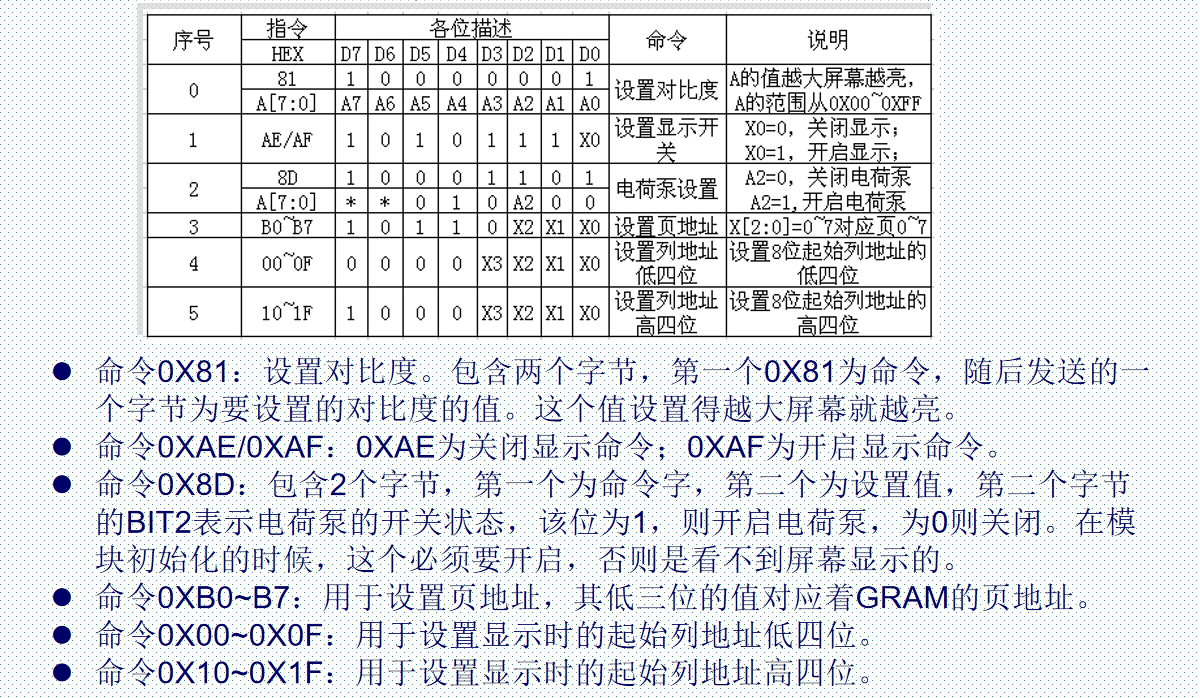

SSD1306命令

命令和数据是写入前，要设置DC表示为0。

命令结构为 命令字 + 系数。

要注意列地址设置的是起始页地址，换句话说，就是只用设置一次。

二、代码详解

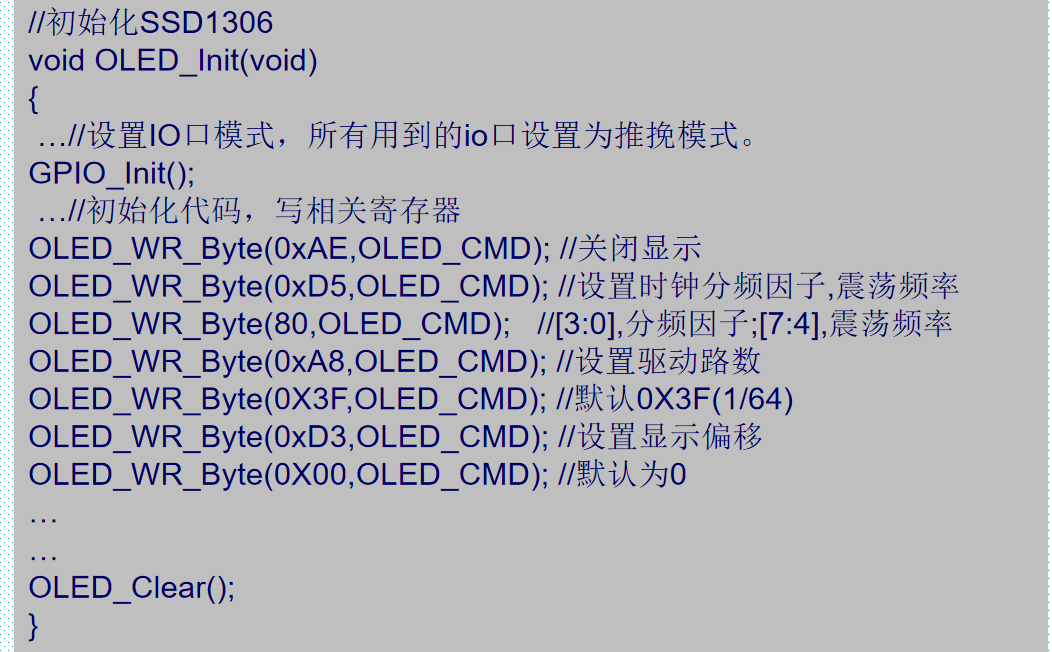

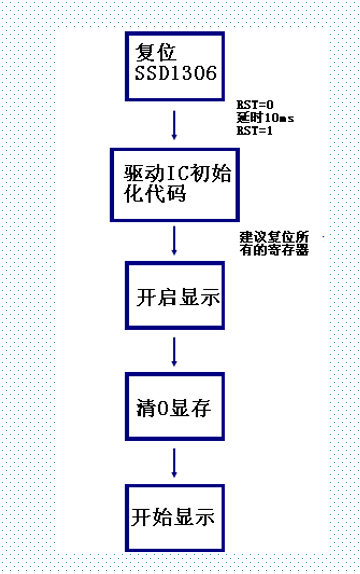

1、OLED初始化

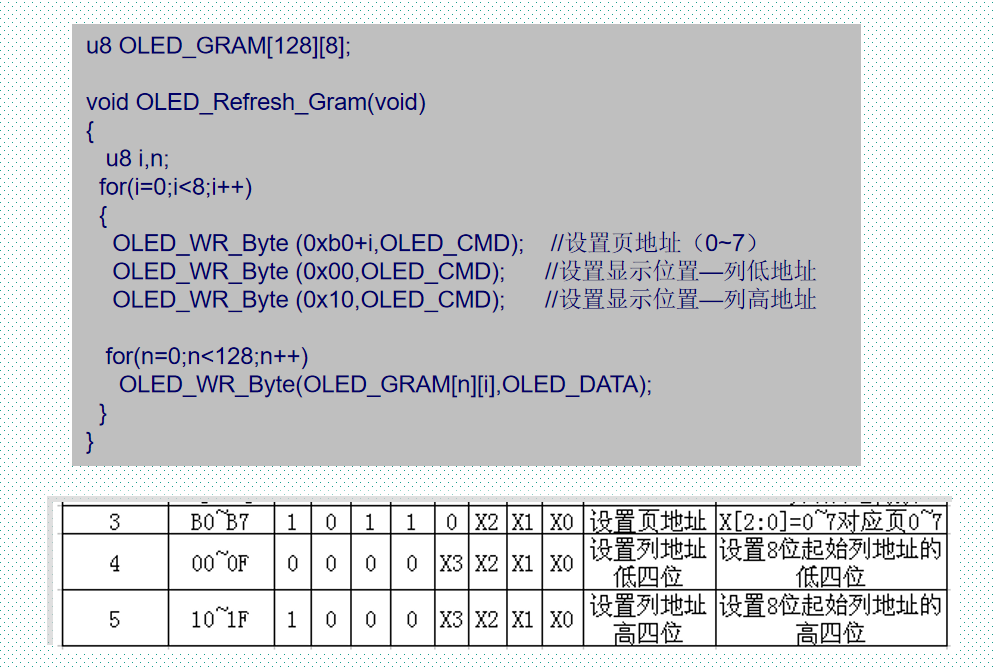

2、更新缓存 显示内容

当程序中表示缓存的变量完成后，我们需要向模块的缓存中进行写入。

OLED是每页进行操作的。

初始列地址设置一次，就可以一直向后写。

图中高位地址 0x10-0x1F，格子里应该是写错了。

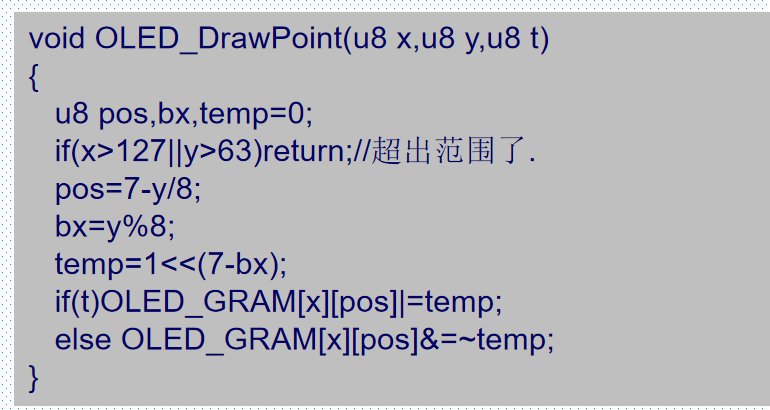

3、画点函数

因为缓存的修改，利用的是行号（0~7）和列号（0~127），所以本函数利用点阵坐标计算相应行号和列号。

OLED屏幕的点阵是一个64 x 128 大小的矩阵。

x表示列号，y表示行号（点阵中的行号，供64行）。

pos表示对称后的行号。

temp是计算出一个操作掩码，表示在一个字节中（某行某列）中的位置。

OLED采用最高位优先，因此计算出的行号和列号，都要进行对称计算。

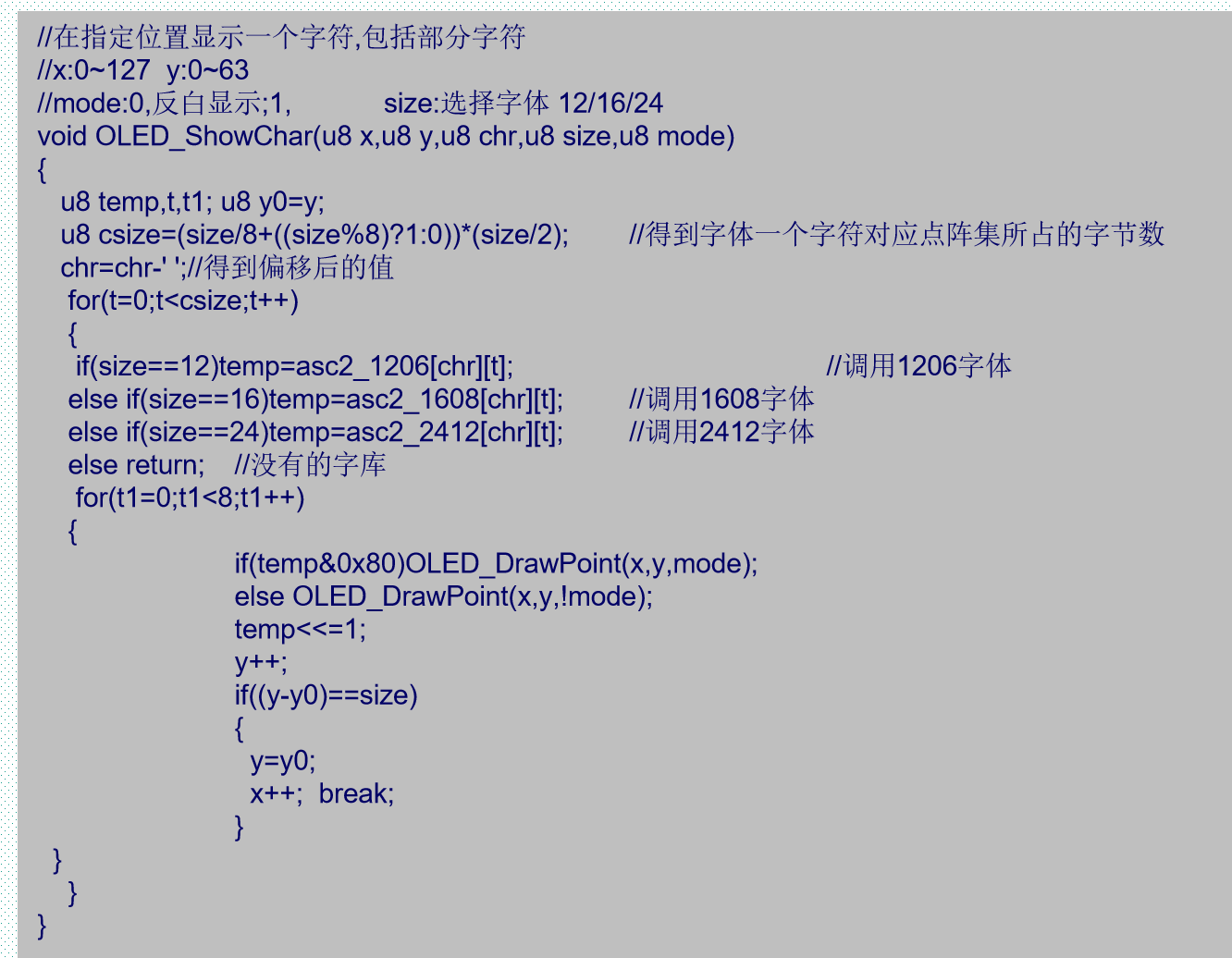

4、显示字符

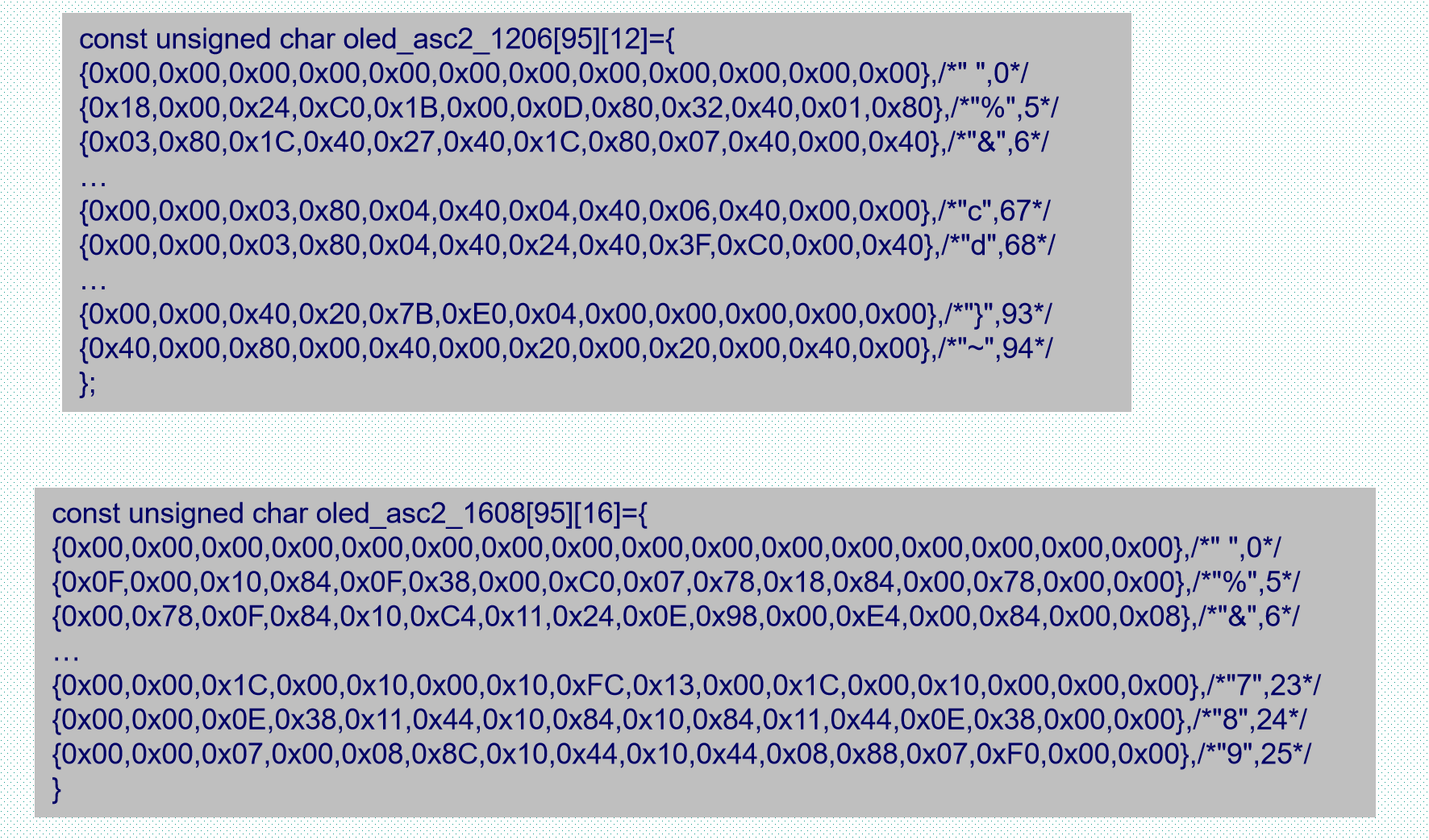

5、字符码表
