在接收到请求总线接口的请求事务后，当请求类型的值为0时，表示通过PCIE硬核的配置管理接口发送请求，由于请求接口的接口和时序与配置管理接口基本一致，因此此时直接将请求接口信号驱动到配置管理接口完成请求的发送，请求读数据和响应也通过选通器连接到配置管理接口。当请求类型值不为0时，则需要将请求转换为TLP以axis接口形式发送，这一过程通过请求状态机实现，请求状态机的状态转移图如图1所示。各状态说明如下：

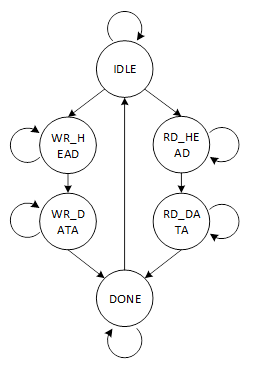

PCIe请求状态转移图

IDLE：空闲状态，复位后的初始状态。当请求写有效或请求读有效，且请求类型值不为0时，如果请求写有效跳转到WR_HEAD状态，如果请求读有效或读写同时有效跳转到RD_HEAD状态，否则保持IDLE状态。实际的上层设计中读写请求不会同时发生，这里的状态跳转条件增加了读优先设计，从而避免异常情况的出现。

WR_HEAD：请求写TLP头发送状态。该状态下根据请求类型、请求地址组装写请求的TLP报头，并将报头通过axis_rq接口发送。当axis_rq接口握手时跳转到WR_DATA状态。

WR_DATA：请求写TLP数据发送状态。该状态下将请求写的数据通过axis_rq接口发送，当axis_rq接口握手时跳转到DONE状态。

RD_HEAD：请求读TLP头发送状态。该状态下组装读请求TLP报头通过axis_rq接口发送，当接口握手时跳转到RD_DATA状态。

RD_DATA：请求读CPLD接收状态。该状态下监测axis_rc接口信号，当出现数据传输有效时，启动握手并接受数据，然后跳转到DONE状态。

DONE：请求完成状态。该状态下使能req_ack请求响应信号，如果是读请求同时将RD_DATA状态下接收的数据发送到req_rdata请求读数据接口。一个时钟周期后回到IDLE状态。
