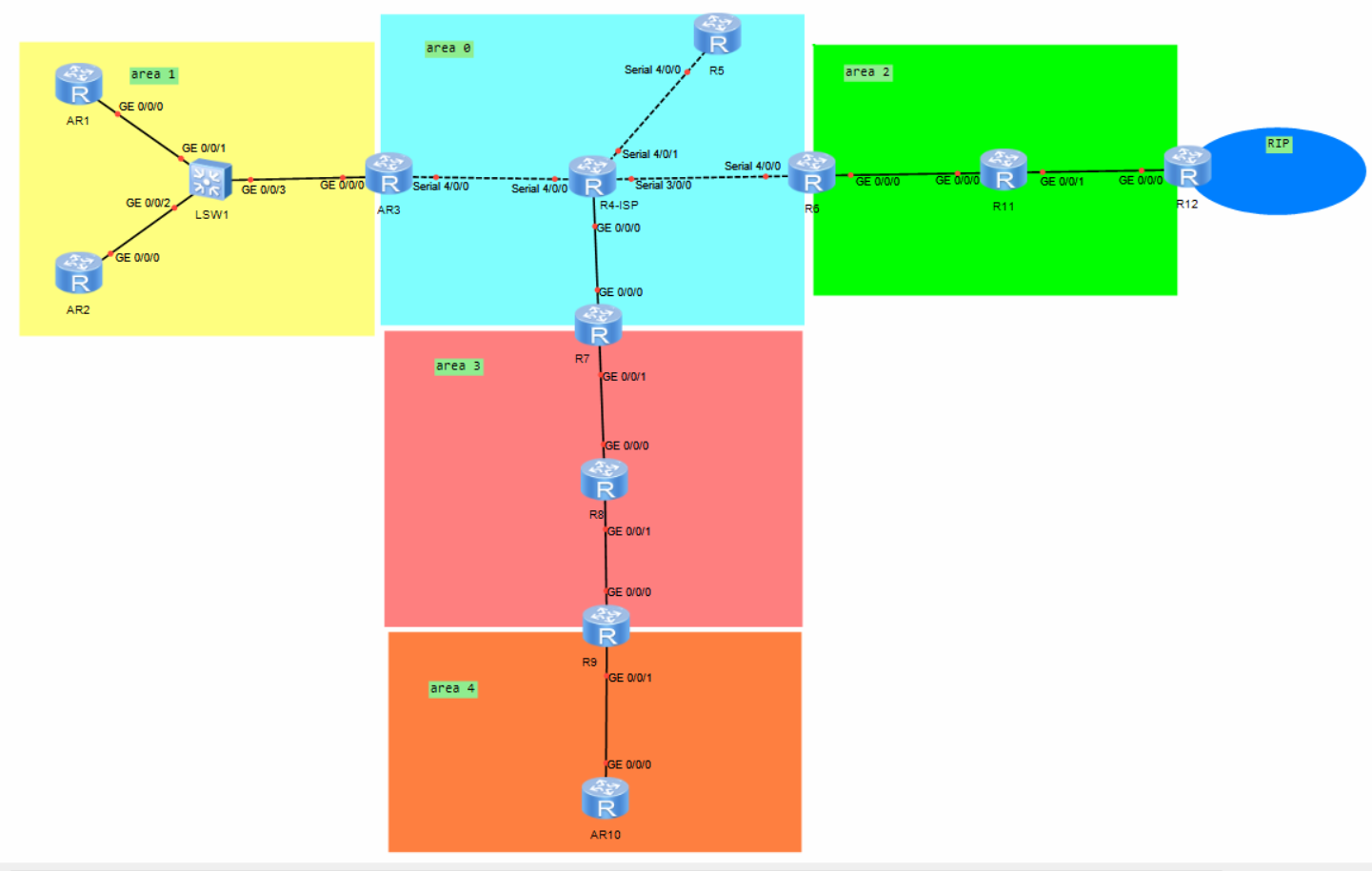

一、实验拓扑

二、实验要求

1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；
2、R3-R5、R6、R7为MGRE环境，R3为中心站点；
3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP
4、所有设备均可访问R4的环回；
5、减少LSA的更新量，加快收敛，保障更新安全；
6、全网可达；

三、实验步骤

1、IP地址划分

整个OSPF环境基于172.16.0.0/16划分。从拓扑图看出本实验共有六个区域，可依据广播域数量或区域数来划分网段。

物理线路：10个广播域

环回：13个广播域

方法一：按广播域划分——主机位借5位——掩码21

172.16.0000 0000.0000  0000——172.16.0.0/21

172.16.0000 1000.0000  0000——172.16.8.0/21

172.16.0001 0000.0000  0000——172.16.16.0/21

172.16.0001 1000.0000  0000——172.16.24.0/21

172.16.0010 0000.0000  0000——172.16.32.0/21

172.16.0010 1000.0000  0000——172.16.40.0/21

172.16.0011 0000.0000  0000——172.16.48.0/21

172.16.0011 1000.0000  0000——172.16.56.0/21

172.16.0100 0000.0000  0000——172.16.64.0/21

172.16.0100 1000.0000  0000——172.16.72.0/21

172.16.0101 0000.0000  0000——172.16.80.0/21

172.16.0101 1000.0000  0000——172.16.88.0/21

172.16.0110 0000.0000  0000——172.16.96.0/21

172.16.0110 1000.0000  0000——172.16.104.0/21

172.16.0111 0000.0000  0000——172.16.112.0/21

172.16.0111 1000.0000  0000——172.16.120.0/21

172.16.1000 0000.0000  0000——172.16.128.0/21

172.16.1000 1000.0000  0000——172.16.136.0/21

172.16.1001 0000.0000  0000——172.16.144.0/21

172.16.1001 1000.0000  0000——172.16.152.0/21

172.16.1010 0000.0000  0000——172.16.160.0/21

172.16.1010 1000.0000  0000——172.16.168.0/21

172.16.1011 0000.0000  0000——172.16.176.0/21

方法二：按区域划分——主机位借3位——掩码19

（1）172.16.0000.0000.0000 0000——172.16.0.0/19——area0

172.16.0000.0000.0000 0000——172.16.0.0/24

172.16.0000.0001.0000 0000——172.16.1.0/24

172.16.0000.0010.0000 0000——172.16.2.0/24

172.16.0000.0011.0000 0000——172.16.3.0/24

172.16.0000.0100.0000 0000——172.16.4.0/24

172.16.0000.0101.0000 0000——172.16.5.0/24

172.16.0000.0110.0000 0000——172.16.6.0/24

（2）172.16.0010.0000.0000 0000——172.16.32.0/19——area1

（3）172.16.0100.0000.0000 0000——172.16.64.0/19——area2

（4）172.16.0110.0000.0000 0000——172.16.96.0/19——area3

方法一：

172.16.0110.0000.0000 0000——172.16.96.0/21

172.16.0110.1000.0000 0000——172.16.104.0/21

172.16.0111.0000.0000 0000——172.16.112.0/21

方法二：

172.16.0110.0000.0000 0000——172.16.96.0/24——P2P

172.16.0110.0001.0000 0000——172.16.97.0/24——MA

172.16.0110.0001.0000 0000——172.16.97.0/30

172.16.0110.0001.0000 0000——172.16.97.4/30

172.16.0110.0010.0000 0000——172.16.98.0/24——L0

（5）172.16.1000.0000.0000 0000——172.16.128.0/19——area4

（6）172.16.1010.0000.0000 0000——172.16.160.0/19——RIP区域

172.16.1010.0000.0000 0000——172.16.160.0/24——L0

172.16.1010.0001.0000 0000——172.16.161.0/24——L1

2、配置设备接口IP地址

R1:

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 172.16.33.1 24
[R1-GigabitEthernet0/0/0]
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]int l0
[R1-LoopBack0]ip add 172.16.34.1 24

R2:

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 172.16.33.2 24
[R2-GigabitEthernet0/0/0]int l0
[R2-LoopBack0]ip add 172.16.35.2 24

R3:

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.33.3 24
[R3-GigabitEthernet0/0/0]int l0
[R3-LoopBack0]ip add 172.16.36.3 24
[R3-LoopBack0]int s4/0/0
[R3-Serial4/0/0]ip add 34.0.0.3 24

R4:

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 47.0.0.4 24
[R4-GigabitEthernet0/0/0]int s3/0/0
[R4-Serial3/0/0]ip add 46.0.0.4 24
[R4-Serial3/0/0]int s4/0/0
[R4-Serial4/0/0]ip add 34.0.0.4 24
[R4-Serial4/0/0]int s4/0/1
[R4-Serial4/0/1]ip add 45.0.0.4 2
[R4-Serial4/0/1]int l0
[R4-LoopBack0]ip add 172.16.2.4 24

R5:

[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]int s4/0/0
[R5-Serial4/0/0]ip add 45.0.0.5 2
[R5-Serial4/0/0]int l0
[R5-LoopBack0]ip add 172.16.3.5 24

R6:

[R6]int s4/0/0
[R6-Serial4/0/0]ip add 46.0.0.6 24
[R6-Serial4/0/0]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 172.16.65.1 30
[R6]int l0
[R6-LoopBack0]ip add 172.16.4.6 24

R7:

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 47.0.0.7  24
[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]ip add 172.16.97.1 30
[R7-GigabitEthernet0/0/1]int l0
[R7-LoopBack0]ip add 172.16.5.7 24

R8:

[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 172.16.97.2 30
[R8-GigabitEthernet0/0/0]int g0/0/1
[R8-GigabitEthernet0/0/1]ip add 172.16.97.5 24
[R8-GigabitEthernet0/0/1]int l0
[R8-LoopBack0]ip add 172.16.98.8 24

R9:

[R9]int g0/0/0
[R9-GigabitEthernet0/0/0]ip add 172.16.97.6 30
[R9-GigabitEthernet0/0/0]int g0/0/1
[R9-GigabitEthernet0/0/1]ip add 172.16.129.1 30
[R9-GigabitEthernet0/0/1]int l0
[R9-LoopBack0]ip add 172.16.130.9 24

R10:

[R10]int g0/0/0
[R10-GigabitEthernet0/0/0]ip add 172.16.129.2 30
[R10-GigabitEthernet0/0/0]int l0
[R10-LoopBack0]ip add 172.16.131.10 24

R11:

[R11]int g0/0/0
[R11-GigabitEthernet0/0/0]ip add 172.16.65.2 30
[R11-GigabitEthernet0/0/0]int g0/0/1
[R11-GigabitEthernet0/0/1]iq
[R11]int g0/0/1
[R11-GigabitEthernet0/0/1]ip add 172.16.65.5 30
[R11-GigabitEthernet0/0/1]int l0
[R11-LoopBack0]ip add 172.16.66.11 24

R12:

[R12]int g0/0/0
[R12-GigabitEthernet0/0/0]ip add 172.16.65.6 30
[R12-GigabitEthernet0/0/0]int l0
[R12-LoopBack0]ip add 172.16.160.12 24
[R12-LoopBack0]int l1
[R12-LoopBack1]ip add 172.16.161.12 24

3、公网通：配置公网静态路由

R3:

[R3]ip route-static 0.0.0.0 0 34.0.0.4

R5:

[R5]ip route-static 0.0.0.0 0 45.0.0.4

R6:

[R6]ip route-static 0.0.0.0 0 46.0.0.4

R7:

[R7]ip route-static 0.0.0.0 0 47.0.0.4

4、配置OSPF和RIP

R1:

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]net 172.16.33.1 0.0.0.0
[R1-ospf-1-area-0.0.0.1]net 172.16.34.1 0.0.0.0

R2:

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]net 172.16.35.0 0.0.0.255

R3：

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.25
[R3-ospf-1-area-0.0.0.1]net 172.16.36.0 0.0.0.255

R5:

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]a 1
[R5-ospf-1-area-0.0.0.1]net 172.16.3.0 0.0.0.255

R6:

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]a 0
[R6-ospf-1-area-0.0.0.0]net 172.16.4.0 0.0.0.255
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]net 172.16.65.1 0.0.0.0

R7:

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]a 0
[R7-ospf-1-area-0.0.0.0]net 172.16.5.0 0.0.0.255
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]net 172.16.97.1 0.0.0.0

R8:

[R8]ospf 1 rou
[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]net 0.0.0.0 255.255.255.255

R9:

[R9]ospf 1 rou
[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]net 172.16.97.6 0.0.0.0
[R9-ospf-1-area-0.0.0.3]q
[R9-ospf-1]a 2
[R9-ospf-1-area-0.0.0.4]net 172.16.130.0 0.0.0.255
[R9-ospf-1-area-0.0.0.4]net 172.16.129.1 0.0.0.0

R10:

[R10]ospf 1 router-id 10.10.10.10
[R10-ospf-1]a 4
[R10-ospf-1-area-0.0.0.4]net 0.0.0.0 255.255.255.255

R11:

[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]net 172.16.65.2 0.0.0.0
[R11-ospf-1-area-0.0.0.2]net 172.16.65.5 0.0.0.0
[R11-ospf-1-area-0.0.0.2]net 172.16.66.0 0.0.0.255

R12:

[R12]ospf 12 router-id 12.12.12.12
[R12-ospf-12]a 2
[R12-ospf-12-area-0.0.0.2]net 172.16.65.6 0.0.0.0
[R12-ospf-12]q
[R12]rip 1
[R12-rip-1]v 2
[R12-rip-1]undo summary
[R12-rip-1]net 172.16.0.0

5、路由引入

R12:单项路由引入

[R12]ospf 12
[R12-ospf-12]import-route rip 1

R9:双向路由引入

[R9]ospf 1
[R9-ospf-1]import-route ospf 2
[R9-ospf-1]q
[R9]ospf 2
[R9-ospf-2]import-route ospf 1

6、配置MGRE

R3：

[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]ip add 172.16.6.3 24
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 34.0.0.3
[R3-Tunnel0/0/0]nhrp network-id 1000
[R3-Tunnel0/0/0]ospf network-type broadcast

R5:

[R5]int Tunnel 0/0/0
[R5-Tunnel0/0/0]ip add 172.16.6.5 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source Serial 4/0/0
[R5]int Tunnel 0/0/0
[R5-Tunnel0/0/0]nhrp network-id 1000
[R5-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register
[R5-Tunnel0/0/0]ospf network-type broadcast

R6:

[R6]int Tunnel 0/0/0
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source s4/0/0
[R6-Tunnel0/0/0]q
[R6]int t
[R6]int Tunnel 0/0/0
[R6-Tunnel0/0/0]nhrp network-id 1000
[R6-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register
[R6-Tunnel0/0/0]ospf network-type broadcast

R7:

[R7]int Tunnel 0/0/0
[R7-Tunnel0/0/0]ip add 172.16.6.7 24
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source g0/0/0
[R7-Tunnel0/0/0]nhrp network-id 1000
[R7-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register
[R7-Tunnel0/0/0]ospf network-type broadcast

7、宣告隧道地址

以R3为例，R5、R6、R7同R3

R3:

[R3]ospf 1
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255
