一、专业自定义图表创建及应用方法

1）不是图表的图表制作方法

例题1:迷你图表制作方法

• 定义：指依靠Excel基本制图功能之外的其他功能（如公式、条件格式、迷你图等）创建的数据可视化图表
• 特点：
  • 引用数据少且占用空间小
  • 适用于单元格或小规模单元格区域的数据可视化
  • 可实现"表图合一"效果，同时传递可视化信息和精确数据

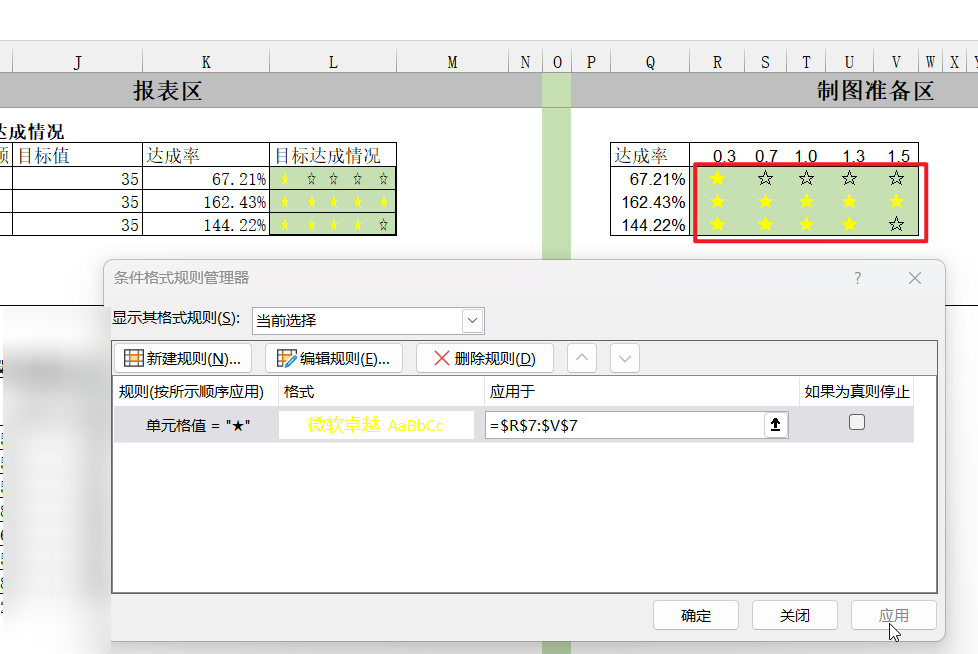

• 制作原理：
  • 使用IF函数判断达成率百分比（如达成率<0.3显示1颗星）

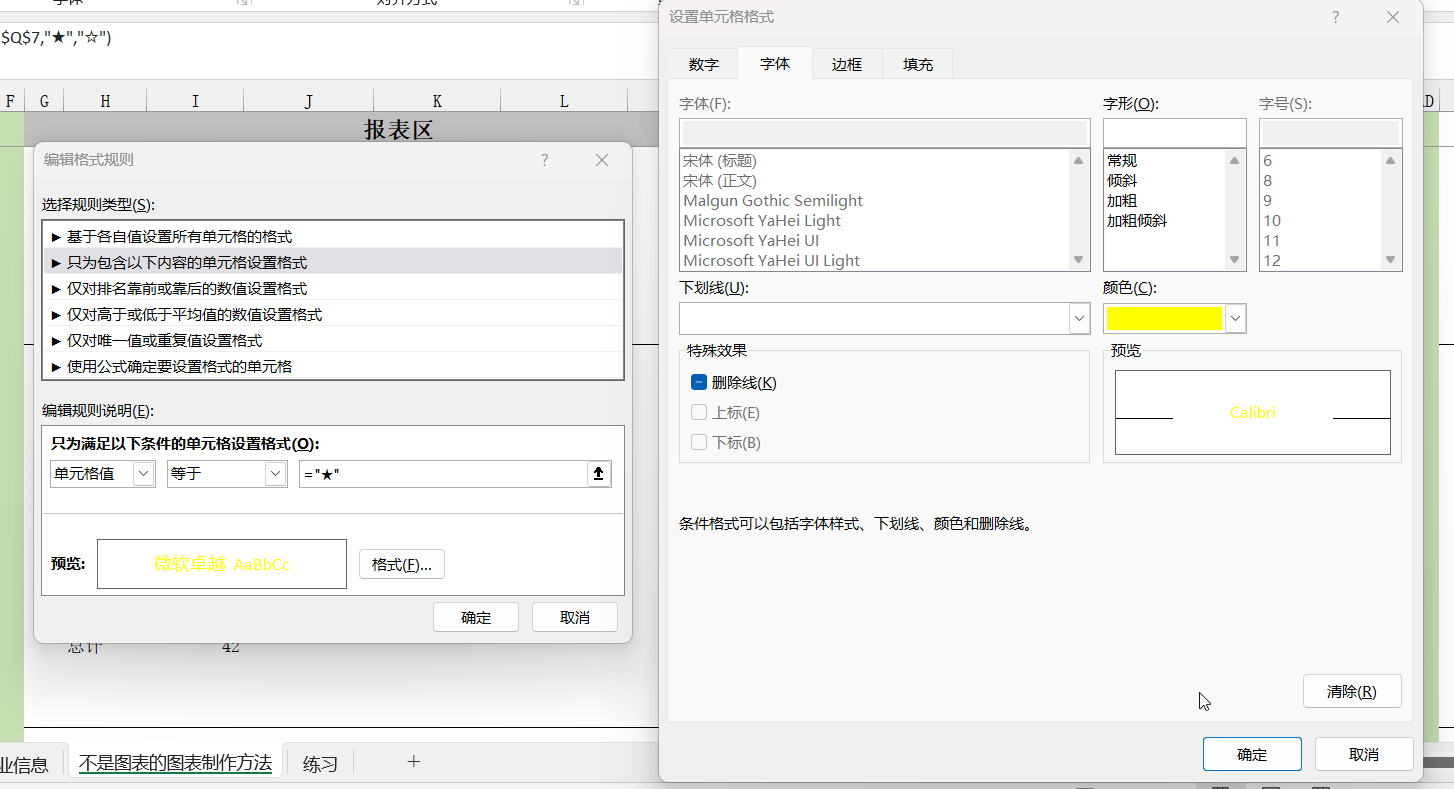

  • 设置条件格式：实心五角星显示为黄色，空心保持原色
  • 通过复制粘贴将五个单元格合并为一个迷你图





---

例题2:条件格式应用

• 实现方法：
  • 设置阈值：0.3/0.7/1/1.5分别对应1-5颗星
  • 使用差值计算：单元格值=百分比−阈值
  • 条件格式规则：
    • 差值<0.05：全填充黄星
    • 0.05≤差值<0.2：半填充

    • 差值≥0.2：不填充

---

例题3:Excel迷你图

技术要点：

• 通过CHAR(10)实现换行显示（在Excel公式中，CHAR(10) 是 ​换行符​（Line Feed，LF），用于在单元格内强制换行。）
• 需启用"自动换行"功能：选中目标单元格，右键 → ​​“设置单元格格式”​​ → ​​“对齐”​​ → 勾选 ​​“自动换行”​，确认后，CHAR(10) 就会正常换行。
• 调整单元格方向（0°或90°）可切换条形图/柱形图显示

REPT函数应用：

• 语法：=REPT("□",数值)
• 示例：=S30&REPT("□",T30)&CHAR(10)&...
• 通过重复字符数量反映数据大小

创建步骤：

• 选择数据范围（如T30:T33）
• 指定位置范围（如KKK30）
• 选择图表类型（柱形图/折线图/盈亏图）

优缺点：

• 优点：快速创建、节省空间
• 缺点：无法显示具体数值标签

样式设置：

• 可调整高低点颜色
• 显示负坐标轴
• 修改标记样式

=S28&REPT("█",T28)&CHAR(10)&S29&REPT("█",T29)&CHAR(10)&S30&REPT("█",T30)&CHAR(10)&S31&REPT("█",T31)

=S28&REPT("█",T28)&CHAR(10)

&S29&REPT("█",T29)&CHAR(10)

&S30&REPT("█",T30)&CHAR(10)

&S31&REPT("█",T31)

• ​&是 Excel 中的字符串连接符，相当于其他编程语言中的 +。
• ​REPT("█", T28)表示重复 "█" 符号 T28 次（用于模拟进度条或数据可视化）。
• ​CHAR(10)​ 在每个部分末尾添加换行符，使下一部分内容显示在新的一行。

演示



最后调整下对齐

迷你图

哈哈哈哈哈哈哈哈怎么有张脸

---

2）嵌套图表的制作方法

1、半圆形仪表盘

• 定义：将主图表与其他图表/图片/图形嵌套形成的新图表
• 制作目的：
  • 改变展示形式：突出数值重要性（如用仪表盘替代饼图/环形图）
  • 增加展现维度：通过组合不同图表类型实现多维展示
• 结构组成：
  • 外圈圆环图：显示不同颜色的色带（10个18度扇区+1个180度下半圆）
  • 内圈圆环图：显示刻度标签（如50%、60%等）
  • 中心饼图：由3个扇区组成，通过角度变化确定指针位置
• 制作步骤：
  • 创建指针饼图（3个扇区：180.55°、2°、179.45°）
  • 添加内圈数据（刻度标签）
  • 添加外圈数据（色带）
  • 组合图表类型（系列1为饼图，内/外圈为圆环图）
  • 调整格式：
    • 外圈下半圆设为白色
    • 内圈填充纯白色
    • 调整圆环图内径大小控制厚度
  • 插入文本框显示具体数值（链接到显示值）

---

2、环形图与折线图的组合图

• 核心原理：用环形图替代折线图的节点实现双维度展示
• 数据准备：
  • 折线图数据：季度销售阶段数据（成交、接触、明确等）
  • 环形图数据：各季度销售构成比例
• 制作步骤：
  • 创建基础折线图
  • 为每个季度制作独立环形图
  • 使用"连接图片"功能将环形图转为可链接对象
  • 调整环形图大小后，用Ctrl+C/V替换折线图节点
  • 关键技巧：需先选中图表背景单元格才能使用连接功能
• 应用案例

---

3、例题:月盘图表制作

• 特殊结构：有效区域270度的全圆仪表盘
• 新增元素：预警色带（区别于半圆仪表盘）
• 解题线索：
  • 分析现有图表组成（刻度标签、预警色带等）
  • 研究数据源结构（最小值、最大值等参数）
  • 观察各元素的格式设置（填充色、角度等）
• 制作要点：
  • 270度有效区域的实现方法
  • 预警色带的颜色和位置设置
  • 指针动态关联实际值





---

3）基本图表的再创新方法

1、瀑布图

• 核心原理：通过堆积柱形图改造实现，利用占位部分数据形成瀑布落差效果
• 数据准备：
  • 原始数据包含销售阶段和金额两列
  • 需在中间添加"占位部分"列，其值为上一阶段金额累计值（如15.93+32.59=48.52）
• 制作步骤：
  • 插入堆积柱形图（包含占位部分和金额两列数据）
  • 将占位部分柱形设置为无填充色
  • 保留金额部分柱形的填充色，形成瀑布效果
• 设计要点：通过增减辅助列改变数据排列方式，无需复杂公式即可实现专业图表效果

---

2、分段折线图

• 设计目的：解决多条折线重叠导致的视觉混乱问题
• 实现方法：
  • 将原始数据（如Sales A/B/C）纵向复制排列
  • 添加辅助空白行分隔不同系列
  • 引用重组后的数据生成标准折线图
• 优势：
  • 保持折线图基本特性的同时提升可读性
  • 各系列走势对比更直观（如Sales A从30降到20，Sales B稳定在25）
• 关键技巧：通过数据重排改变图表展现形式，y轴刻度自动适应分段显示

---

3、例题:子弹图制作

• 制作要点：
  • 使用柱形图+折线图组合
  • 通过辅助列控制各阶段金额与平均值的对比显示
  • 数据标签需包含具体数值和百分比差异
• 创新本质：两种基本图表的组合应用，体现"再创新"核心思想



---

二、知识小结

知识点	核心内容	考试重点/易混淆点	难度系数
数据可视化分析方法	对比分析、结构分析、透视分析等方法的可视化图表应用	不同分析场景的图表选择逻辑（如对比分析用柱状图）	⭐⭐
自定义图表制作目的	增强数据可视化能力，通过图形化展现提升信息传递效率	“好看”的双重含义：易理解性 vs 美观性	⭐⭐
迷你图表制作方法	1. 纯公式（如REPT函数模拟条形图）; 2. 公式+条件格式（五星评分）; 3. Excel迷你图功能	单元格内图表与数据结合的“表图合一”效果	⭐⭐⭐
嵌套图表制作逻辑	1. 半圆仪表盘（圆环图+饼图嵌套）; 2. 多维折线图（折线点替换为环形图）	仪表盘适用场景：突出关键指标而非多维数据	⭐⭐⭐⭐
基本图表再创新	1. 瀑布图（堆积柱形图+占位列）; 2. 分段折线图（数据分列重排）	辅助列设计对图表形态的决定性作用	⭐⭐⭐
核心工具技巧	1. 条件格式图标集; 2. 图形连接粘贴; 3. 图表类型组合（次坐标轴）	环形图内径大小调整对标签显示的影响	⭐⭐
