一、图的定义

1、什么是图？

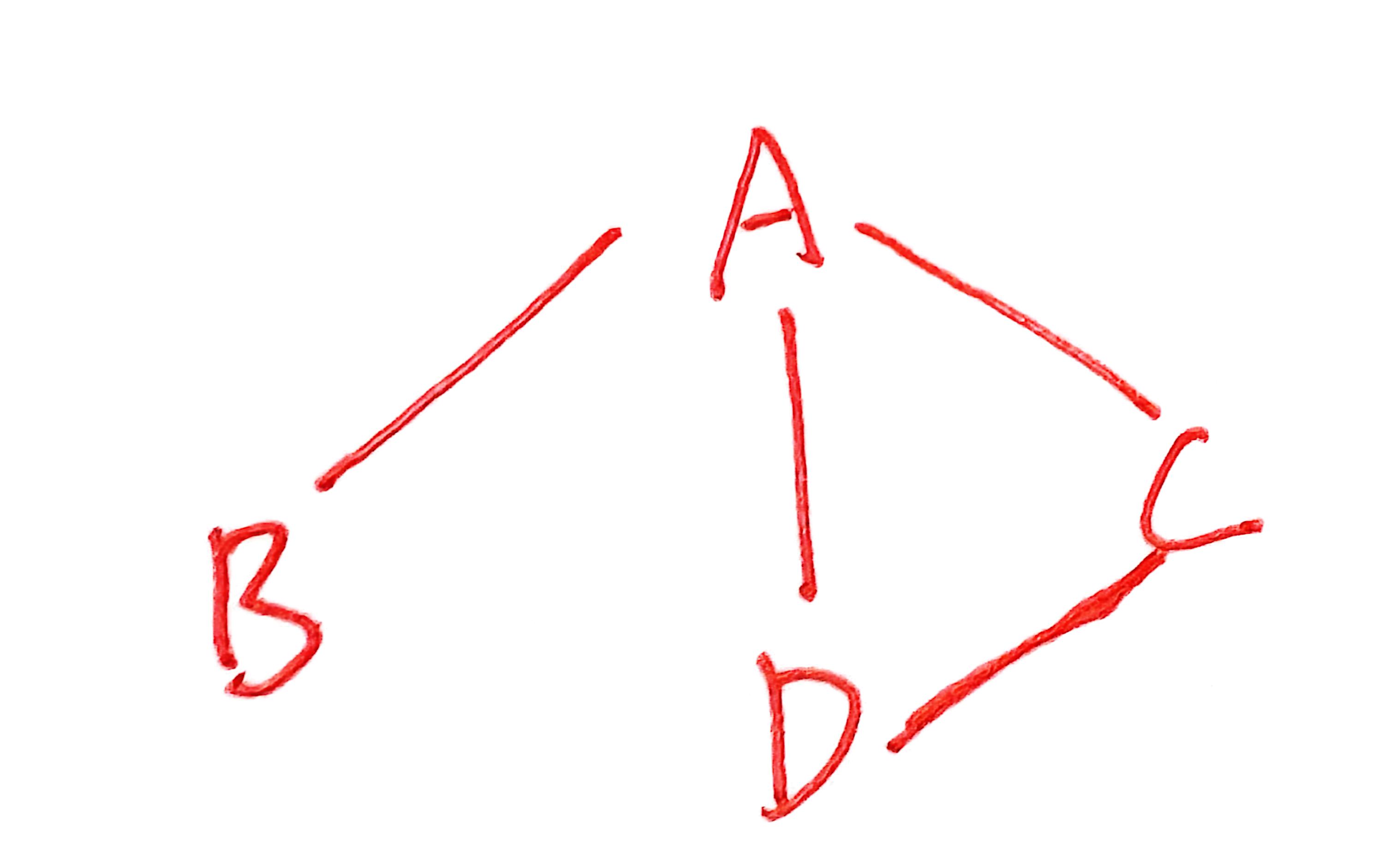

图G=(V,E)   如图，无向图G

顶点集V={,,...,}，用|V|表示图G的顶点个数

   如：V={A,B,C,D} ,|V|=4

边集E={(u,v)|uV, vV}， 用|E|表示图G的边的条数

如：E={(u,v)|(A,B),(A,D),(A,C),(C,D)}，|E|=4zhu

注：

1、图不可以是空图。线性表可以是空表，树可以是空树

2、图中不能一个顶点都没有，V非空

3、但是图中可以没有边，E为空，此时图中只有顶点没有边

2、简单图和多重图

简单图的条件：

1、不存在重复边

2、不存在顶点到自身的边

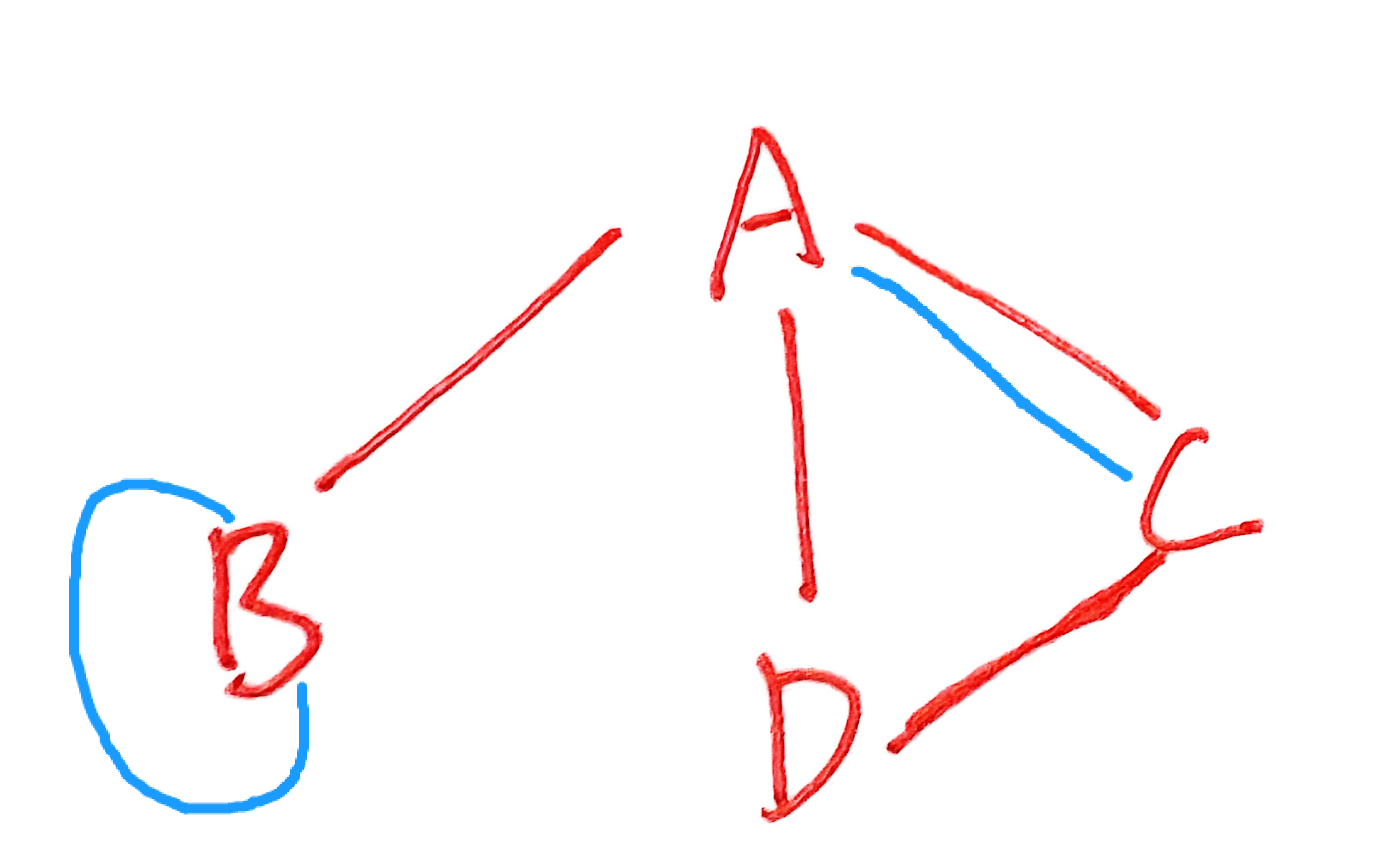

多重图的条件：

某两个顶点之间的变数大于1条，又允许顶点通过一条边自身关联

3、有向图

E是有向边（简称弧）的有限集合，弧是顶点的有序对。

记为<v,w>，v为弧头，w为弧尾。也称v邻接到w。

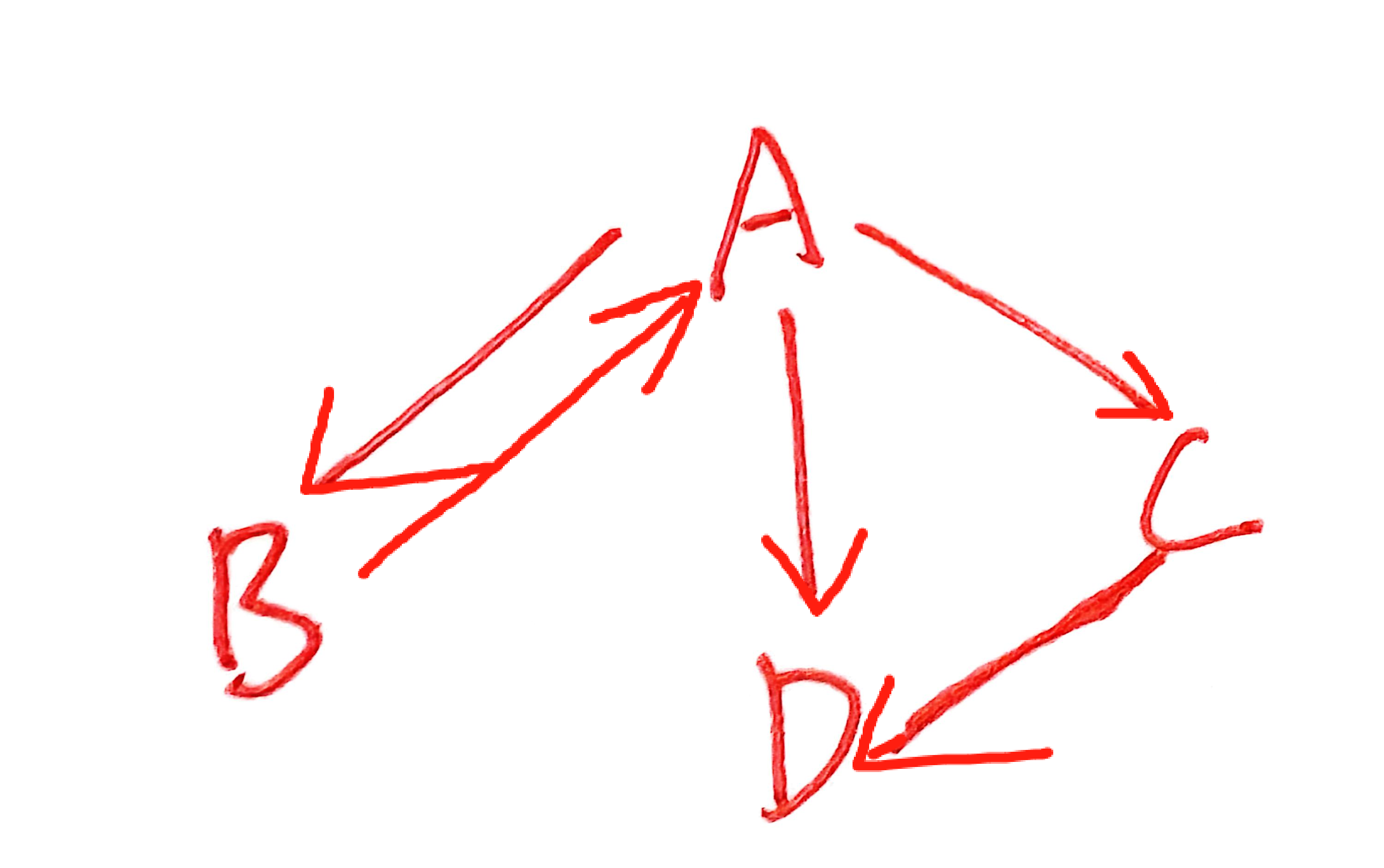

如图为有向图G，注意边集E={(u,v)|(A,B),(B,A),(A,C),(A,D),(C,D)}，AB两个顶点有两条边

4、无向图

E是无向边的有限结合，边是顶点的无序对。

记为<v,w>或<w,v>，也称v和w互为邻接点。

5、顶点的度，入度、出度

顶点的度针对无向图、有向图，所有顶点的度=边数*2

入度、出度仅用于有向图

6、路径、路径长度、回路

1、路径

顶点A到顶点D的之间的一条路径是指顶点序列A,C,D，关联的边也是路径的构成要素

简单路径——顶点不重复

2、路径上的边的数目成为路径长度

如，顶点A到顶点D的路径长度为2

3、第一个顶点和最后一个顶点相同的路径成为回路或环

简单回路——除第一个顶点和最后一个顶点之外，其他顶点不重复的回路

如，A-C-D-A

注：

1、若一个图有n个顶点，并且大于n-1条边，则此图一定有环

7、距离

顶点间最短路径，则此路径的长度称为距离

若两点之间不存在路径，则距离为无穷(∞)

8、子图

G=(V,E)和=(,)，若是V的子集，是G的子集，则称是G的子图

V()=V(G)，则称其为G的生成子图。  （即包含所有顶点）

注：

并非V和E的任何子集都能构成子图

如果中某些边的顶点不再中，此时不是图

9、连通、连通图、连通分量

此节仅针对无向图，有向图与强连通有关

1、连通——顶点v到顶点w有路径存在

2、连通图——任意两个顶点之间均连通

若有n个顶点，至少n-1条边，成为连通图；

若有n个顶点，至多条边，不是连通图；

计算方法：排除一个点，将其余点的边都铺满

此时，，一旦达到就会形成连通图。

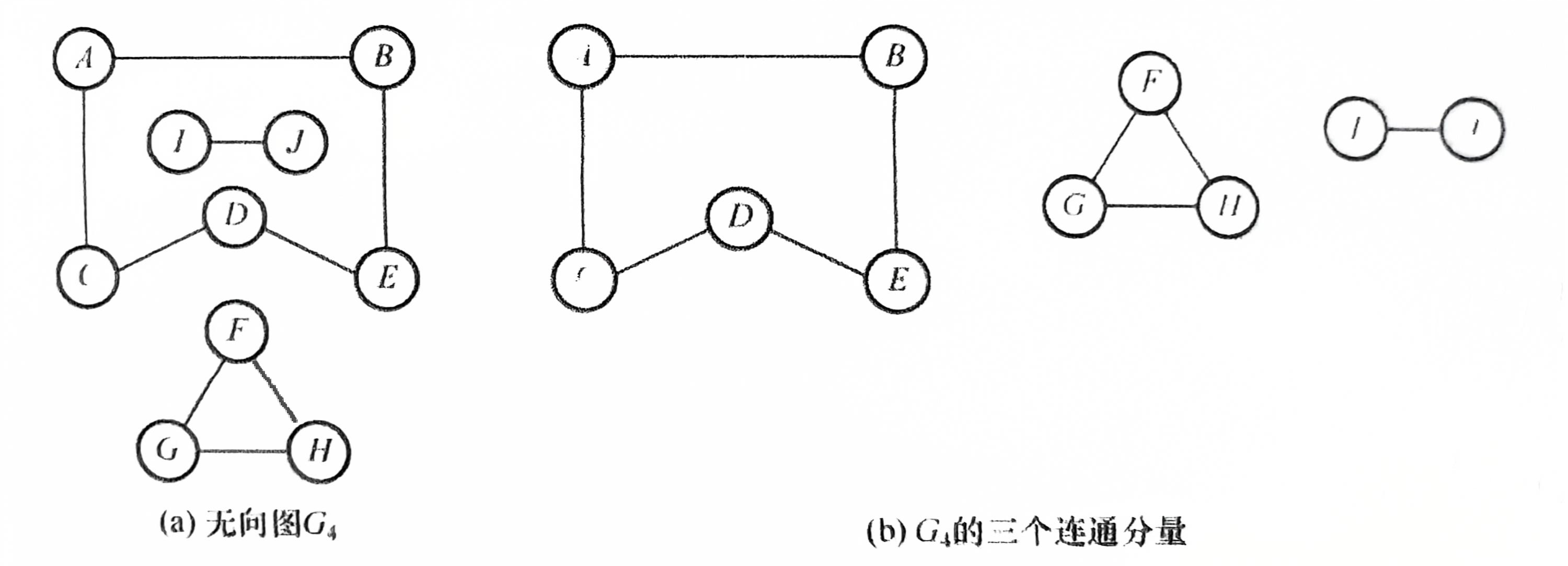

3、连通分量——无向图中的极大连通子图

极大连通子图——子图必须连通，包含尽可能多的顶点和边

10、强连通图、强连通分量

此节仅针对有向图，无向图与连通有关

1、强连通——从顶点v到顶点w和从顶点w到顶点v都有路径

2、强连通图——任意一对顶点强连通

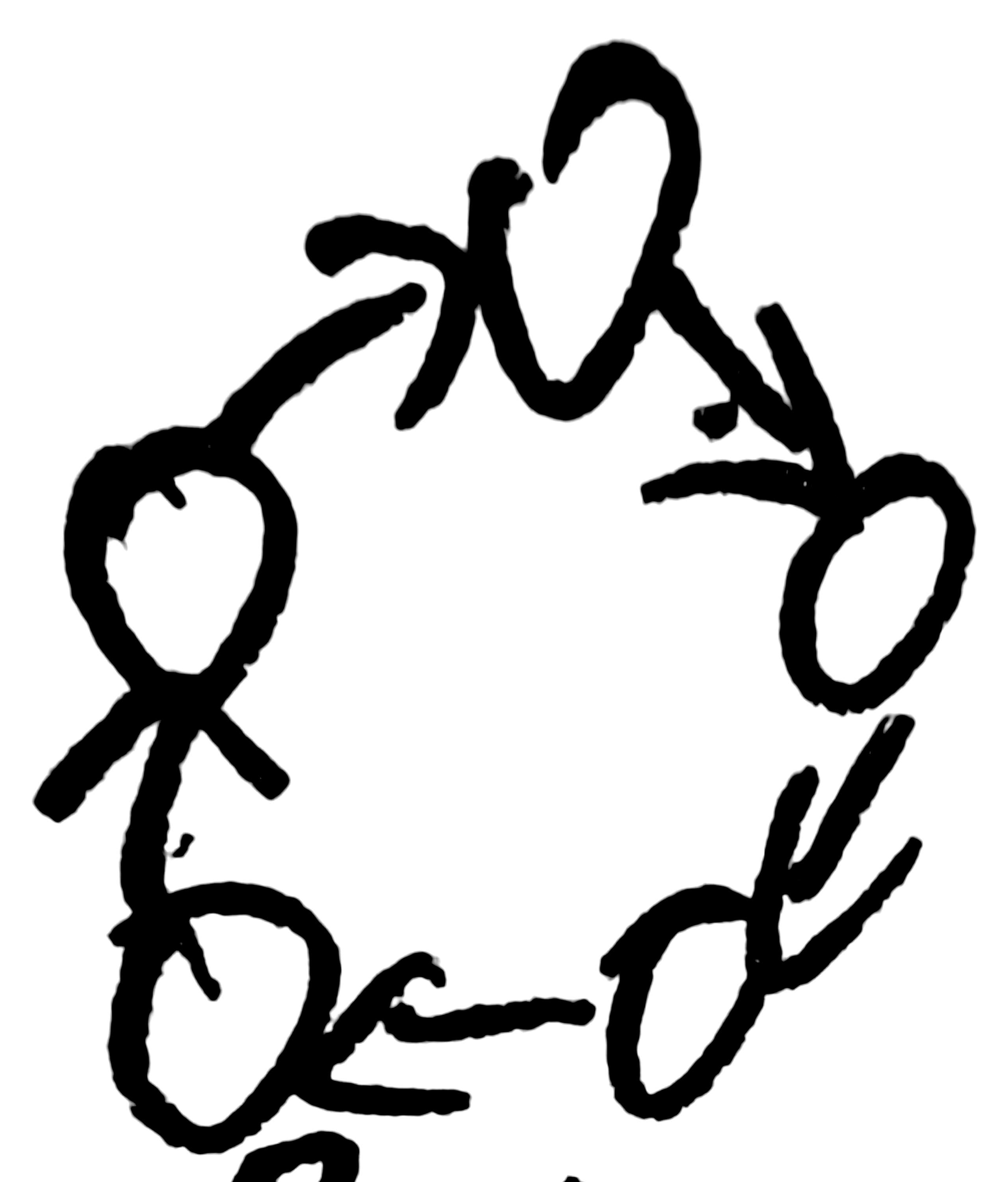

若有n个顶点，至少n条边，成为强连通图

3、强连通分量——有向图中的极大强连通子图

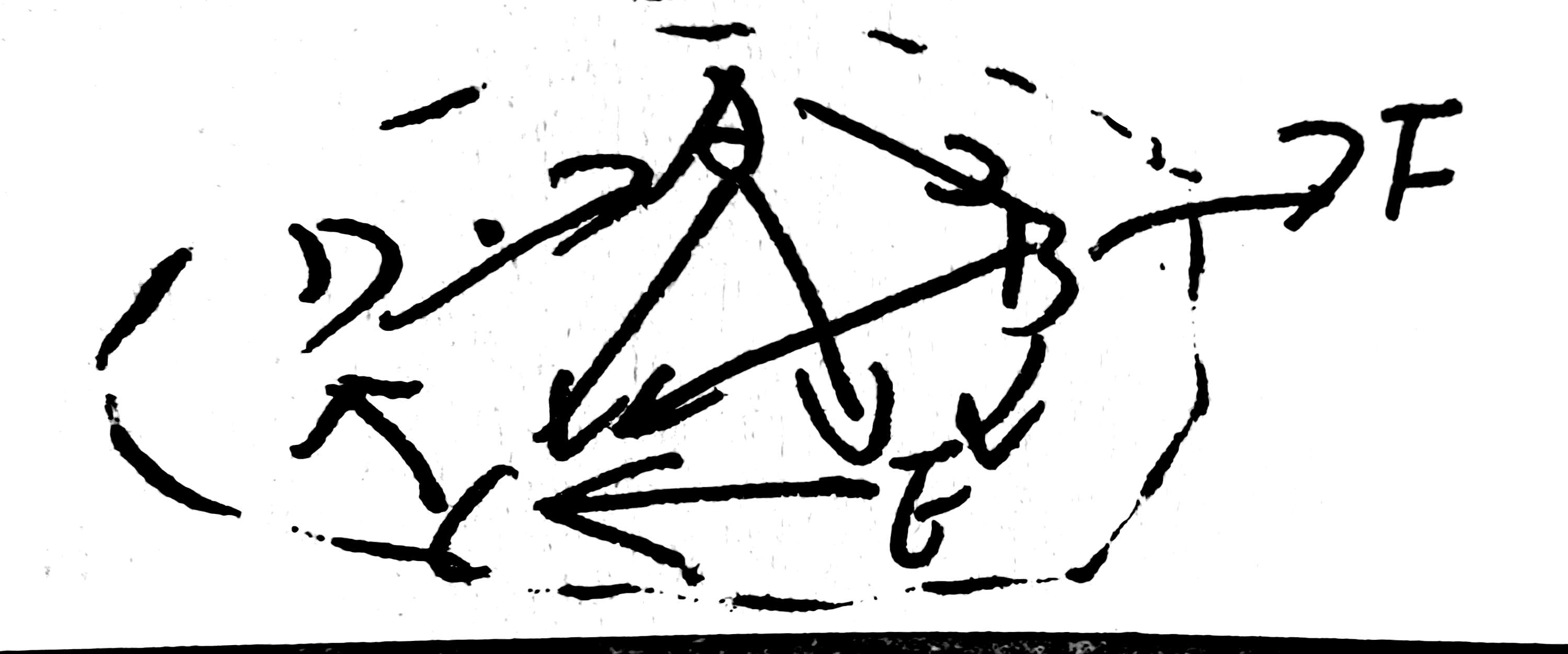

如图，虚线内记为极大强连通子图

11、生成树、生成森林

连通图的生成树——包含图中全部顶点的一个极小连通子图

极小连通子图——包含图中的全部顶点，保持子图连通且边数尽可能少

图中顶点数为n，则生成树含有n-1条

砍一条边->非连通图      加一条边->回路

在非连通图中，连通分量的生成树构成了非连通图的生成森林

12、边的权、网、带权路径长度

边上带有权值的图称为带权图，也称为网。

路径上所有边的权值之和，称为该路径的带权路径长度。

13、完全图（也称简单完全图）

对于无向图，有条边的无向图称为无向完全图，即完全图中任意两个顶点之间都存在边

对于有向图，有n(n-1)条弧的有向图称为有向完全图，即任意两个顶点之间都存在方向相反的两条弧。也就是条边。

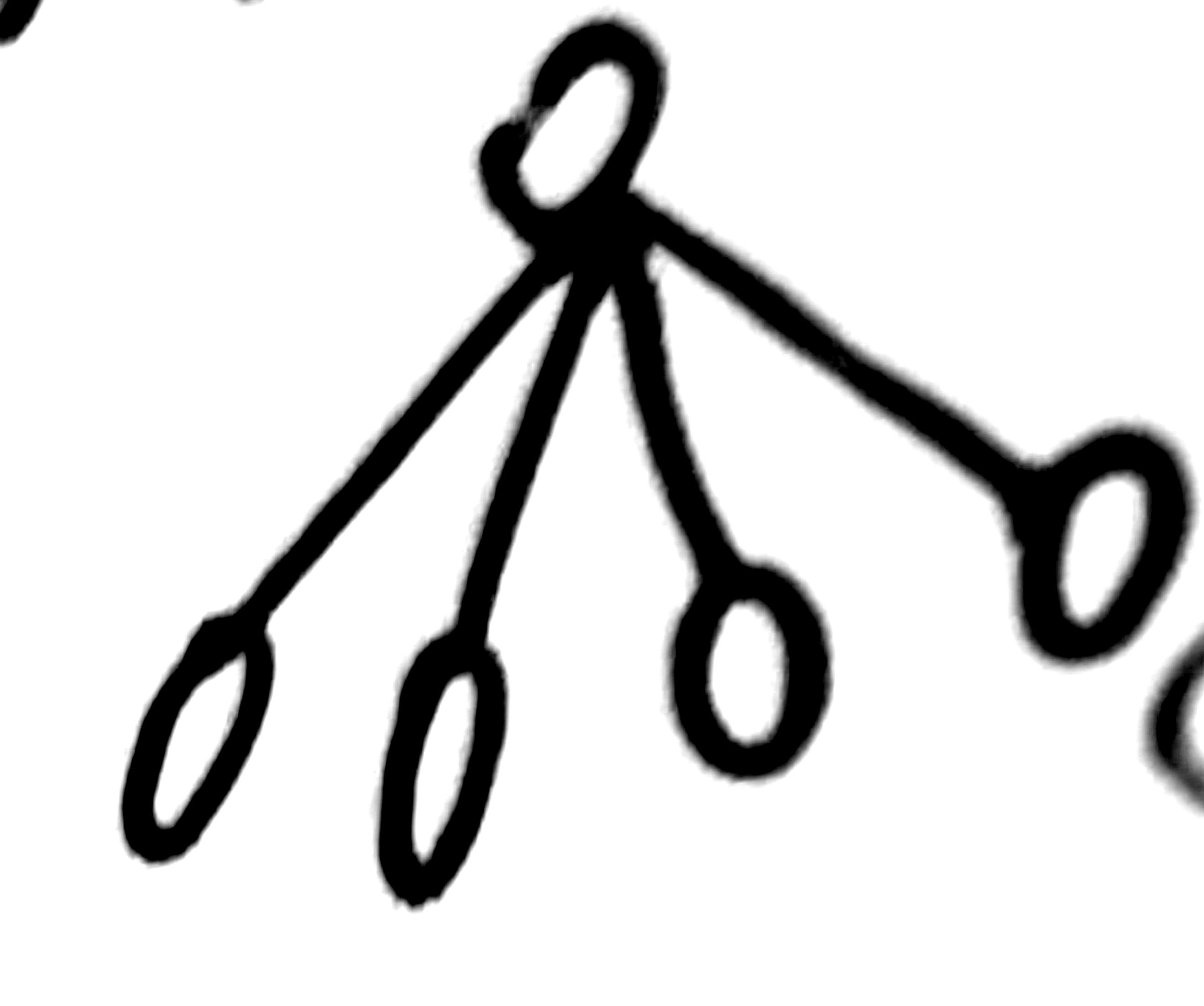

14、有向树

有向树——一个顶点的入度为0，其余顶点的入度均为1的有向图

有向树不是强连通图

n个顶点的树，必有n-1条边

n个顶点的图，若|E|>n-1，则一定有回路

二、易混淆定义

若一个图有n个顶点，并且大于n-1条边，则此图一定有环

图中顶点数为n，则生成树含有n-1条

若有n个顶点，至少n-1条边，成为连通图；

若有n个顶点，至多条边，不是连通图；

若有n个顶点，至少n条边，成为强连通图

距离、路径长度、带权路径长度
