学习完VMware，我们不得不承认VMware虚拟化的强大，那国内有没有拿得出手的虚拟化工具呢？去年在学习软考网络规划师的材料时，发现里面竟然在介绍H3C的云计算虚拟化，最终我的论文也是写的H3C的虚拟化系统CloudOS。结合最近的国产化趋势，应该多介绍一些国产化的产品，那我们今天就来简单介绍一下H3C CAS（Cloud Automation System）云计算管理平台。

4.6、虚拟化环境CAS

作为云计算基础架构的资源管理平台，H3C的很多数据中心云计算解决方案都和CAS相关；同时，作为H3CNE-Cloud云计算方向的重点考察内容，首先要掌握CAS的部署和使用。

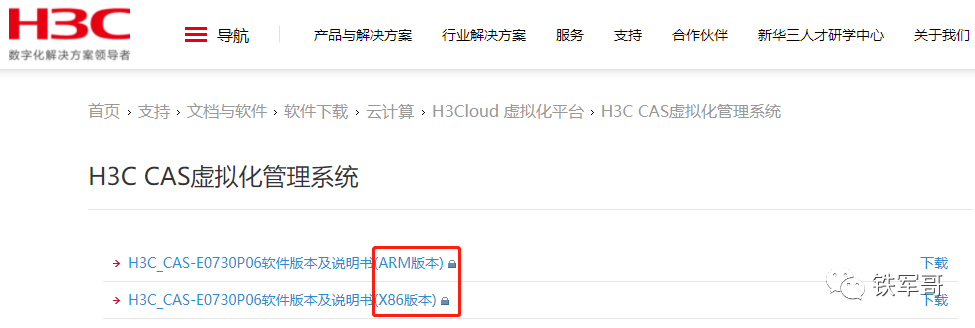

登录H3C官网，在“支持→文档与软件→软件下载→云计算→H3Cloud虚拟化平台→H3C CAS虚拟化管理系统”路径下，可以看到CAS目前主要提供ARM和x86两个版本。

我们直接下载x86版本即可，ARM版本的安装与x86基本一致。

4.6.1、部署CVM管理节点

因为前几年主要使用的是CAS的3.0和5.0版本，相比于VMWare而言，整体体验一般。我就不直接在物理机上部署了，用虚拟机来做个简单的操作演示。

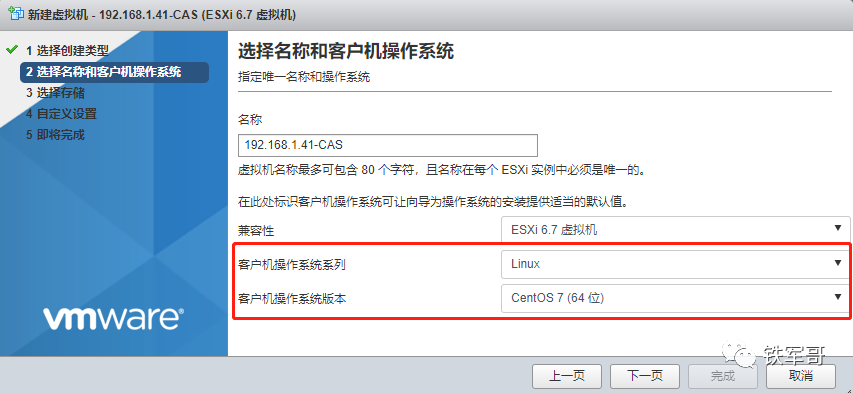

首先说一下，H3Linux系统是基于CentOS 7进行封装的，这也是我一直使用的CentOS的主要原因。所以，在选择客户机操作系统时，需要选择“Linux→CentOS 7（64位）”。

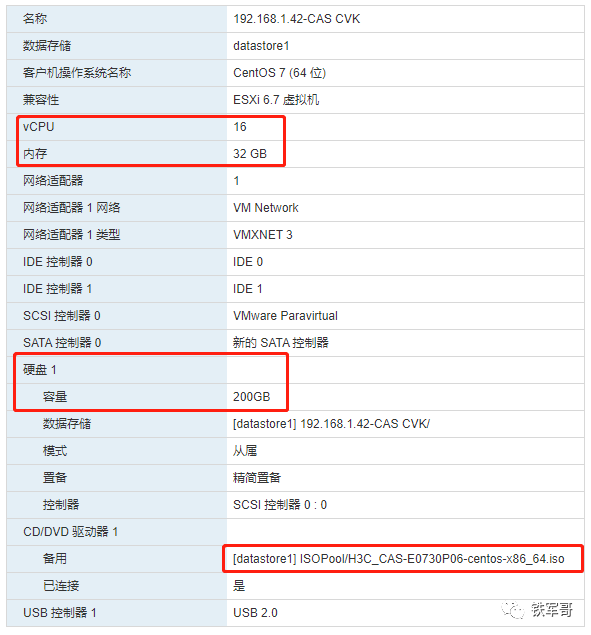

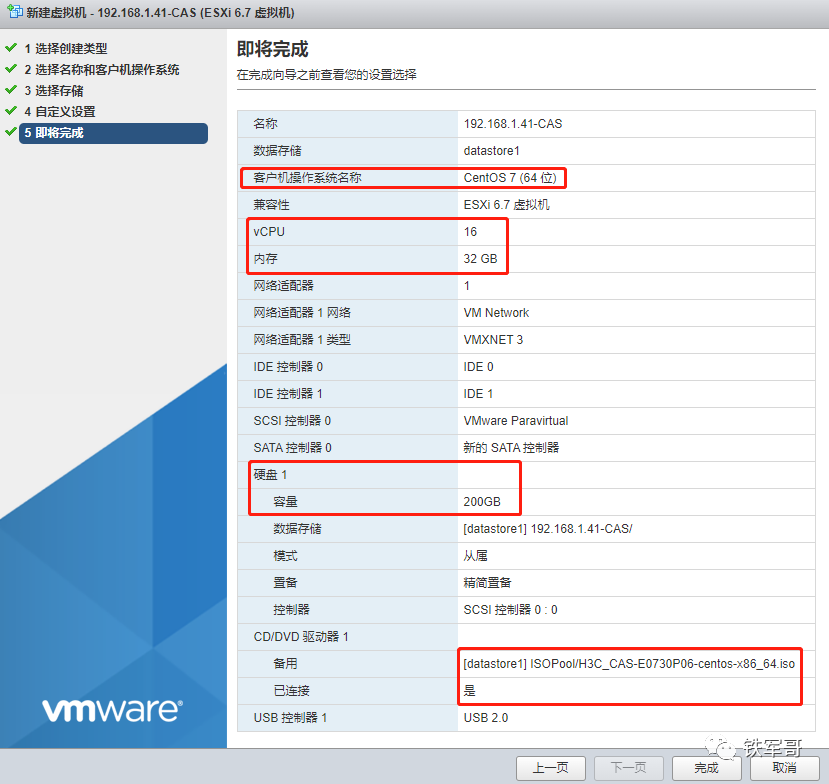

虚拟机配置给到16核CPU、32 GB内存、200 GB系统盘，开启嵌套虚拟化，最终配置如下：

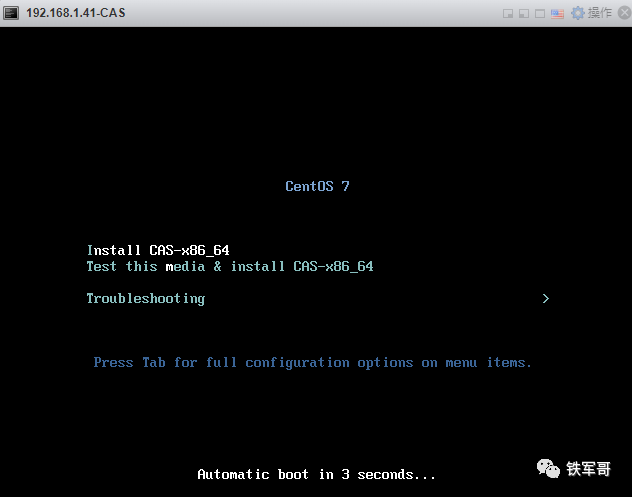

然后启动虚拟机，可以看到安装的Grub引导都是CentOS 7的提示。

经过短暂的等待，进入到和CentOS 7一样的配置页面。

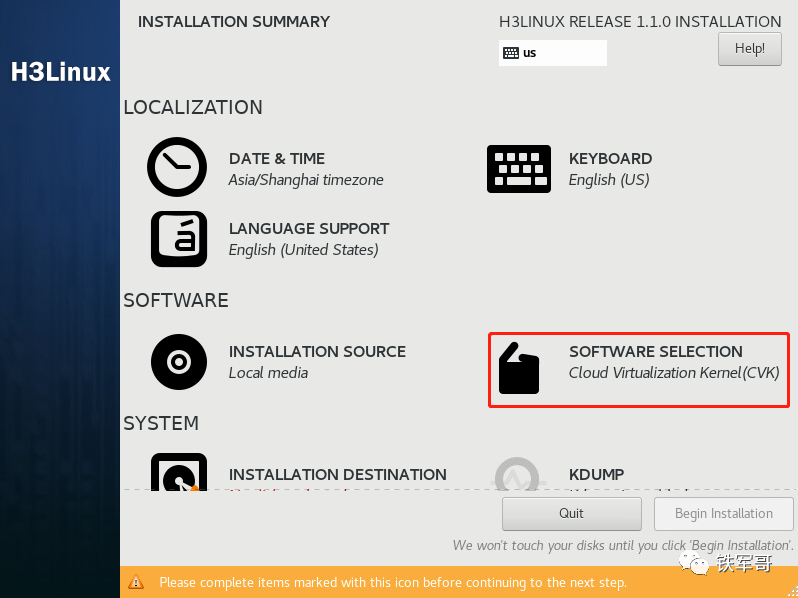

首先需要调整软件包，默认是安装CVK（Cloud Virtualization Kernel，云虚拟化内核）节点，是不具备管理能力。如果要对计算、网络和存储等资源进行管理，也就是对CVK节点等进行管理，就需要部署CVM（Cloud Virtualization Manager，云虚拟化管理系统）节点。

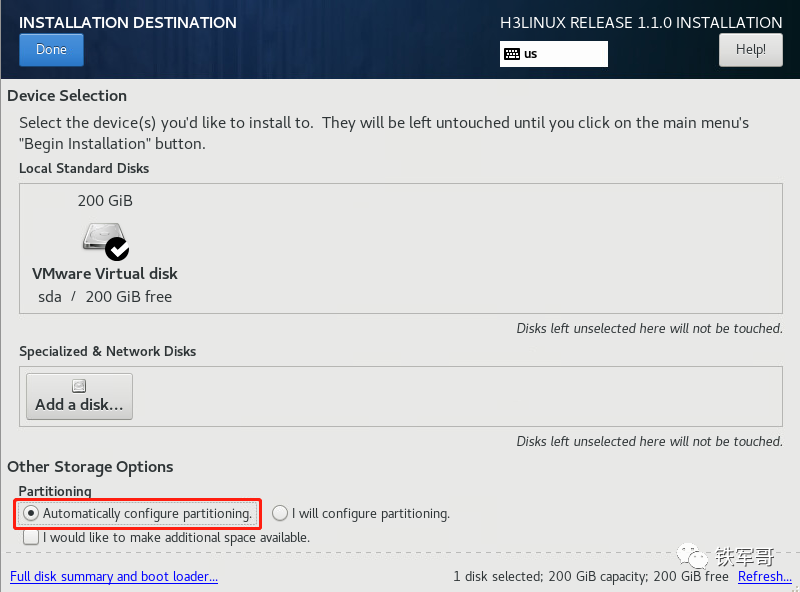

然后是磁盘分区配置，默认是手工分区方式。第一次安装时，我们还不了解分区结构，需要将分区方式调整为自动分区。

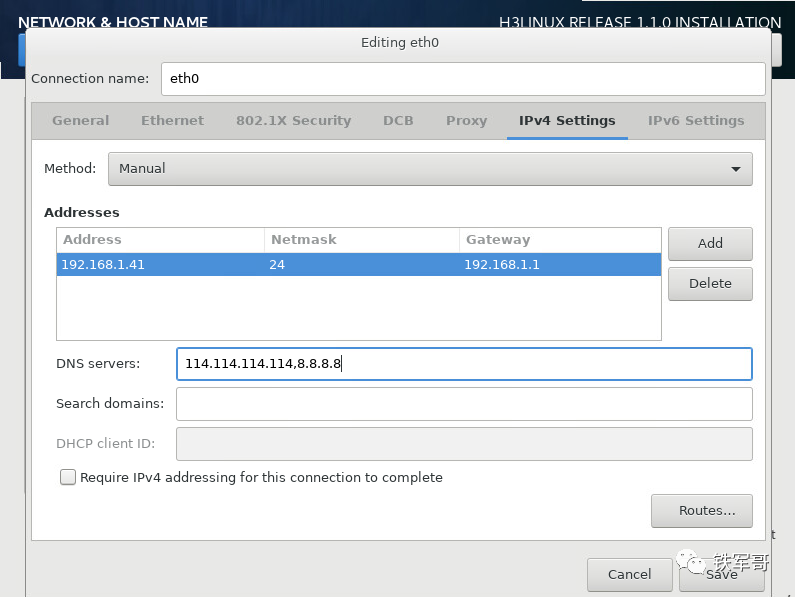

然后调整网络配置，将IP地址配置方式修改为静态IP地址。

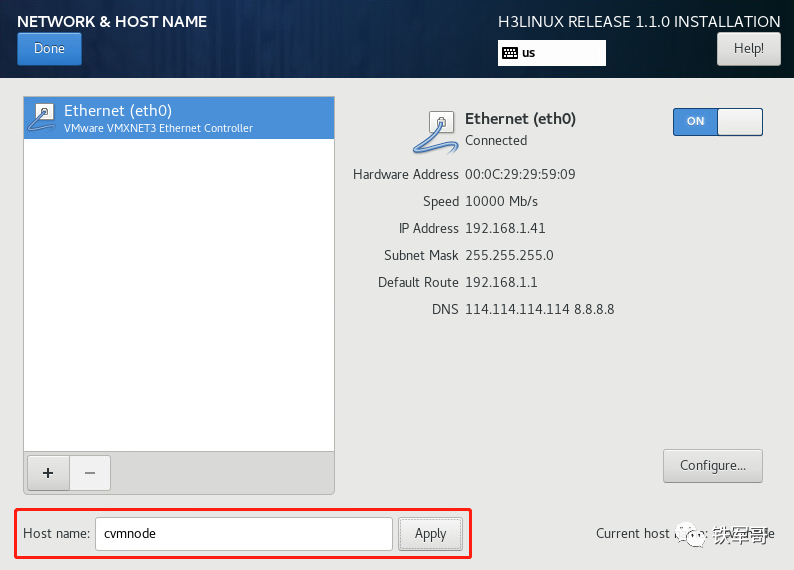

然后我们调整主机名，将默认的cvknode修改为cvmnode，点击“Apply”来应用生效。

接下来，就可以点击“Begin Installation”开始安装了。

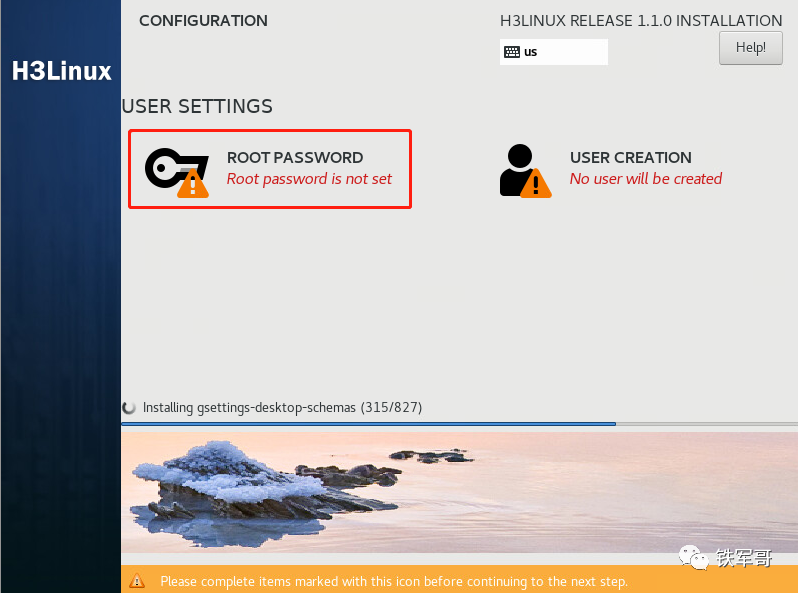

系统安装完成后，会自动创建一个sysadmin账号（默认密码为Sys@1234），以备禁用“ROOT SSH权限”后使用。但是此时，我们要为root用户设置一个密码。

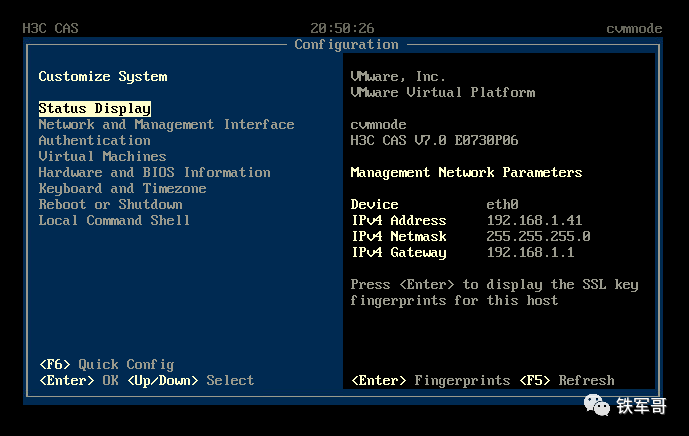

等待安装完成后，系统会自动重启，控制台的配置页面如下：

然后我们通过https://192.168.1.41/登录CVM云计算管理平台，默认的初始用户名和密码为admin/Cloud@1234。

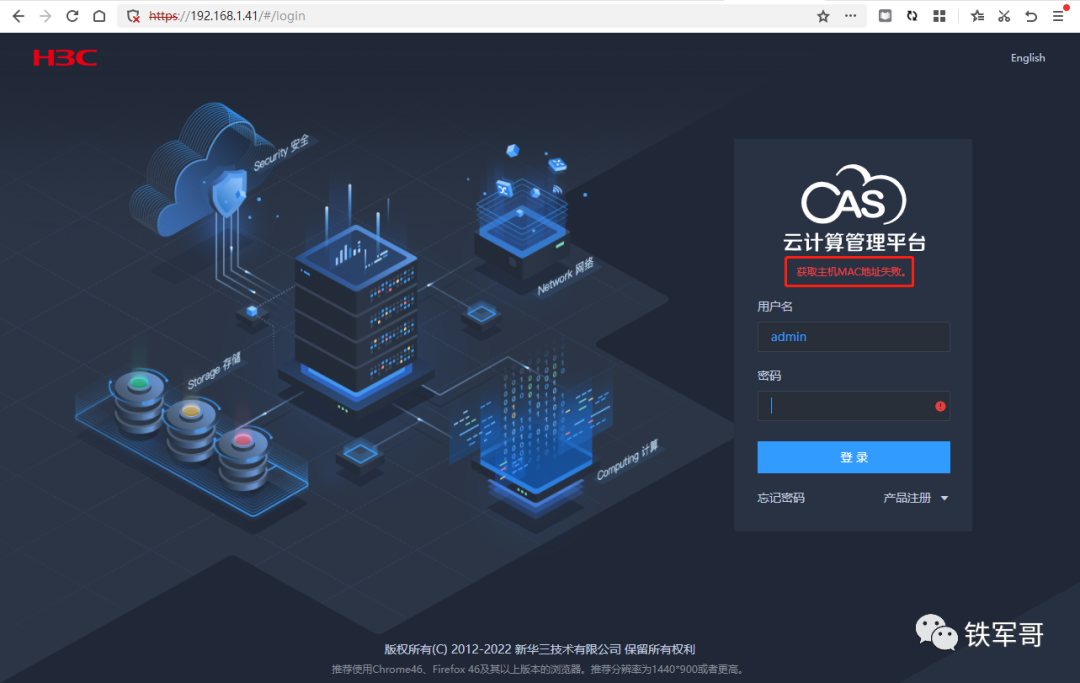

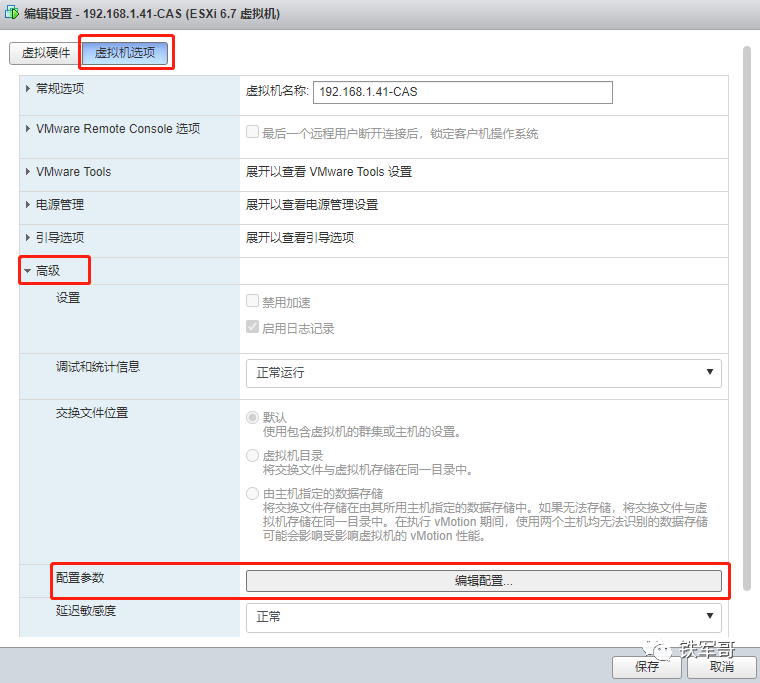

然后就出现了报错，提示“获取主机MAC地址失败”。装过iMC的应该都了解，这是因为CAS检测到运行于虚拟机中，需要获取物理主机的一些信息。但是又没有配置的页面，那就只能调整一下虚拟机的配置了。在“编辑设置”中，进入“虚拟机选项”页面，点击“高级”下面“配置参数”中的“编辑配置”。

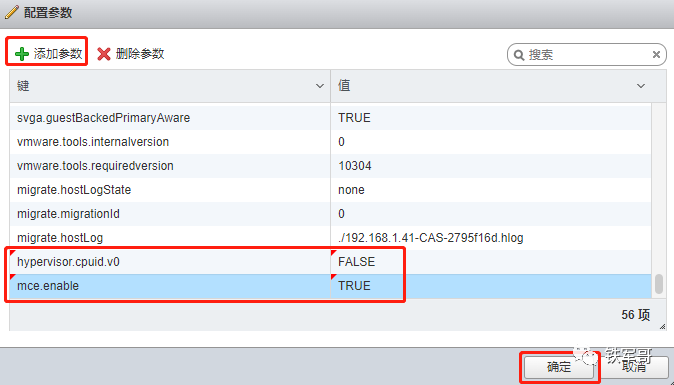

点击“添加参数”，增加图中所示的两行配置。其中，“hypervisor.cpuid.v0”设置成FALSE的目的是欺骗虚拟机系统，使其不能发现运行在虚拟机中；“mce.enable”设置成TRUE的目的是启用MCE（Machine Check Exception，机器检查异常），也就是串口监听功能，方便虚拟机发现硬件错误。

点击“确定”后保存虚拟机设置。

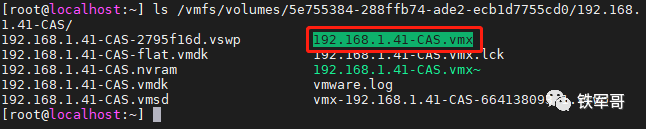

当然，我们也可以直接修改主机的vmx配置文件。文件路径的前半部分是数据存储的位置，参考（升级），后半部分是虚拟机磁盘文件目录。

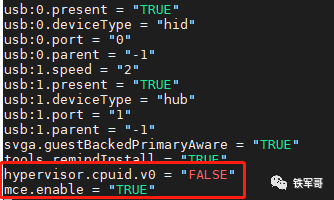

然后我们在配置文件192.168.1.41-CAS.vmx的末尾添加一下两行配置：

hypervisor.cpuid.v0 = "FALSE"mce.enable = "TRUE"

之后重启CAS虚拟机。再次登录CVM管理平台，登陆成功。

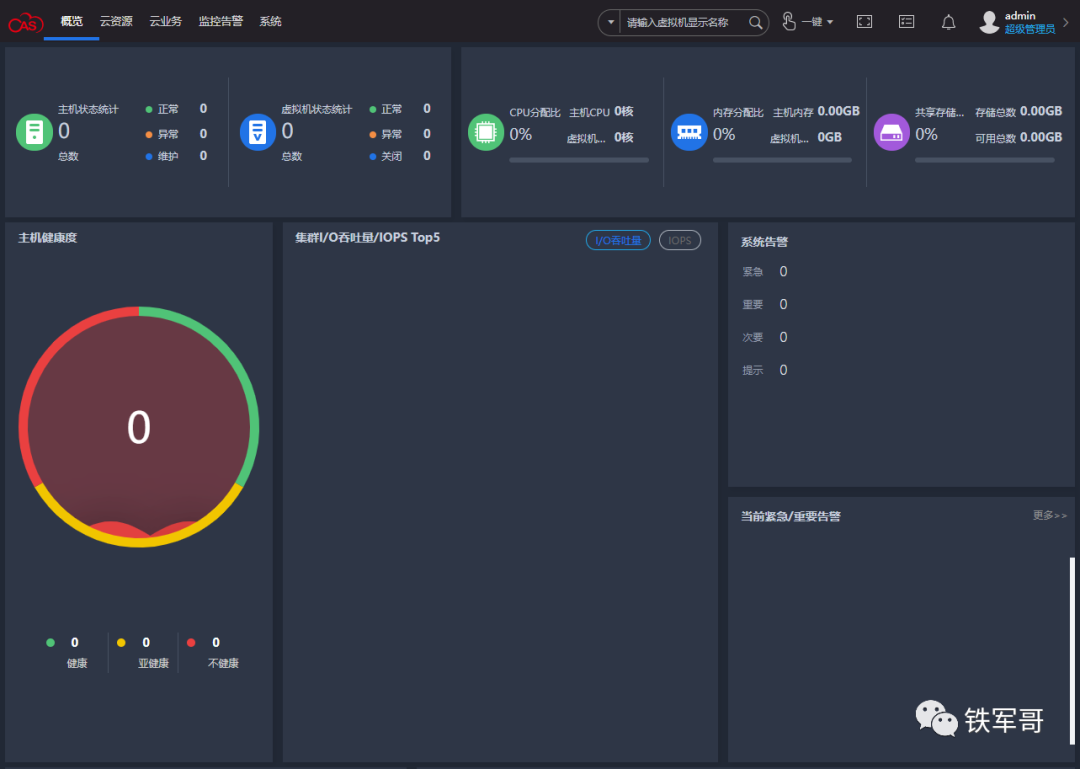

页面很丰富，不过目前没有添加主机和虚拟机。

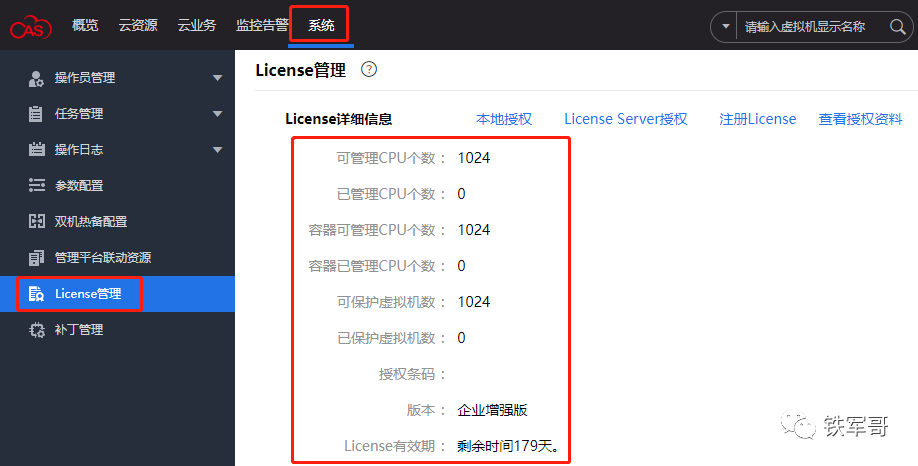

在“系统”下的“License管理”中，我们可以看到CAS安装完成后，默认自带180天的企业增强版试用授权，可以管理1024个CPU和1024台虚拟机，对于测试和学习来说，完全够用。

如果要用来搭建业务系统，请在License有效期内升级商用授权，避免影响业务。

最后我们看一下H3Linux系统的相关信息。系统默认开启了SSH服务，可以直接通过root用户进行登录。

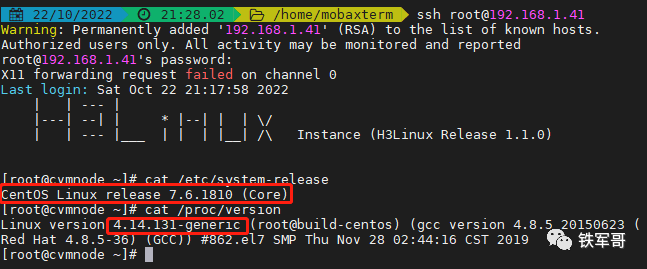

我们可以看出，系统是基于CentOS 7.6.1810进行封装的，这就是我们客户机操作系统要选择“Linux→CentOS 7（64位）”的原因。

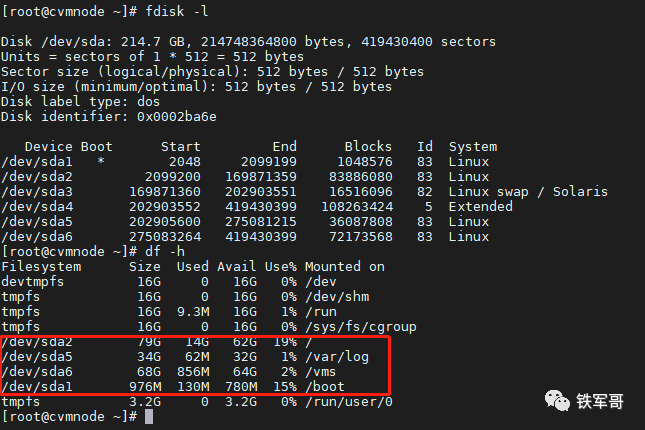

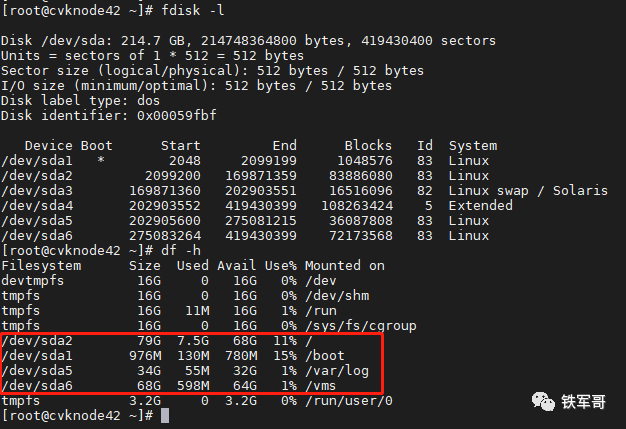

然后我们看一下分区情况。

可以看到虚拟机数据分区/vms的大小为68 GB，该分区用于存放虚拟机的所有数据文件，原则上是越大越好。日志分区/var/log，该分区用于存放系统操作的日志文件，说实话，我感觉34 GB有点过分了。根目录/的分区我们暂且不说，这个sda4分区的100 GB去哪了？看上去是分成了sda5和sda6，也就是/vms和/var/log，这要手工分配，应该要怎么操作呢？

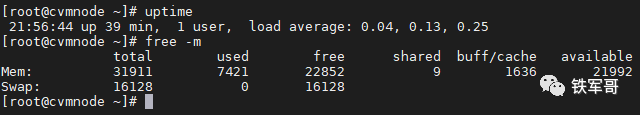

在没有任何配置的情况下，系统的内存使用量为7.4 GB左右。

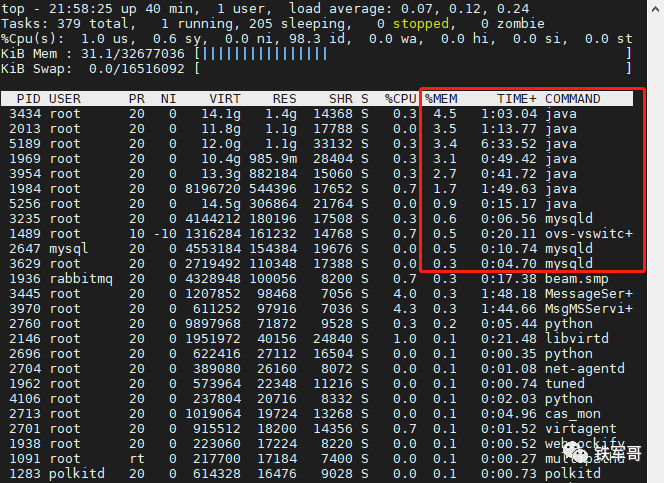

内存占用比较高的是java和mysql进程。

4.6.2、部署CVK计算节点

部署完CAS的CVM之后，我们已经了解了H3Linux系统是基于CentOS 7进行封装的。在部署CAS时，需要调整软件包，来选择是安装默认的CVK（Cloud Virtualization Kernel，云虚拟化内核）节点，还是具备管理CVK节点能力的CVM（Cloud Virtualization Manager，云虚拟化管理系统）节点。其他的安装过程和CentOS的安装过程没什么差异（CentOS操作系统最小化安装部署）。

CVK是运行在基础设施层和上层客户操作系统之间的虚拟化内核软件，用于实现上层客户操作系统对底层硬件资源的访问，需要资源池化的服务器均需要安装CVK组件。而且CVK组件为默认安装选项，比如我们上次安装的CVM也是在CVK的基础上增加CVM的相关软件，如果仅有一台服务器需要管理，直接安装CVM即可，无需再单独部署CVK。

但是为了对CVM和CVK进行简单比较，了解一下相关差异，我们还是再安装一台CVK主机，主机的配置信息如下：

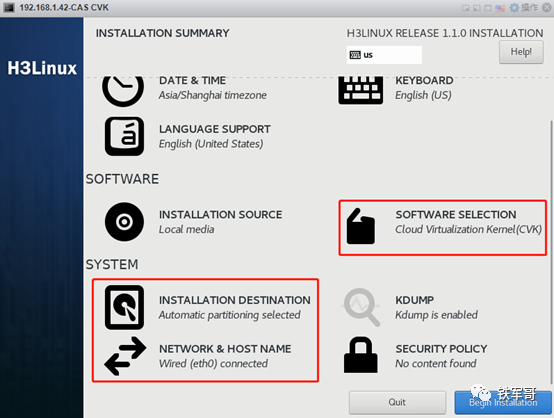

这次软件包这里我们不用修改了，将分区方式调整为自动分区，再配置好网卡，就可以开始安装了。

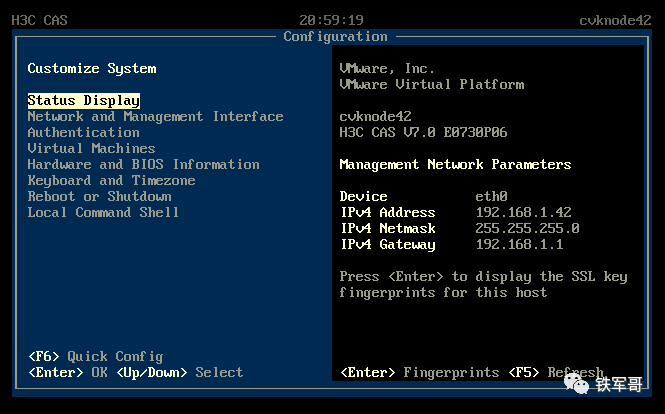

等待安装完成后，系统会自动重启，控制台的配置页面如下所示，和CVM的控制台是一模一样的。

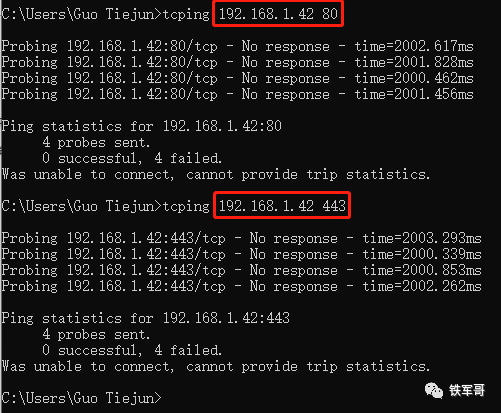

然后我们探测CVK主机的80端口和443端口，发现均处于关闭状态，说明CVK主机是不提供前台WEB服务的。

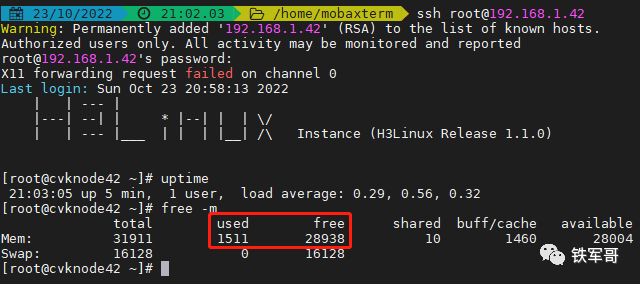

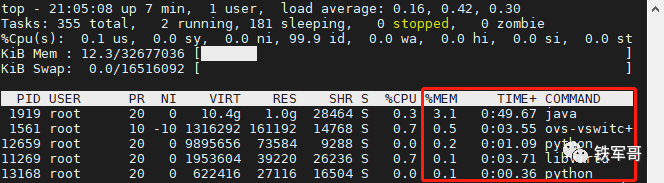

登录CVK主机后台，查看主机系统资源使用情况，我们发现内存使用量相比于CVM的7.4 GB，只有1.5 GB，可用内存将近29 GB。

CVM中存在多个java进程，内存占用率将近20%，而在CVK中只有3.1%，初步可以判断，CVM中的前端进程占用了比较多的内存资源。

查看系统分区情况。

可以发现，CVK和CVM的分区完全一致，通过对比，可以看出设备的sda1、sda2和sda3为系统分区，差别是CVM的根目录使用空间为14 GB，比CVK的7.5 GB多了6.5 GB；而sda4为扩展数据分区，又分成了sda5和sda6两个分区。

所以，如果我们后面想自己手工进行分区设置，可以将日志分区/var/log压缩到10 GB或者更小，将根目录/压缩到30 GB或者更小，剩余的空间全部分配给虚拟机数据分区/vms，来存储更多的虚拟机数据文件。

再将CVK纳管到CVM之前，我们一定要检查主机的系统时间是否正确。

如果系统时间存在误差，可以参考我们之前的NTP文章（NTP服务的一套组合拳打法）进行配置。同时，在配置完成之后，使用以下命令将系统时间写入到BIOS中，提高可靠性。

hwclock -w

然后，我们就可以使用CVM纳管CVK主机节点了。

4.6.3、CVM纳管CVK节点

CVK是运行在基础设施层和上层客户操作系统之间的虚拟化内核软件，用于实现上层客户操作系统对底层硬件资源的访问，需要资源池化的服务器均需要安装CVK组件，CVK是不具备管理能力的。对CAS资源池中计算、网络和存储等资源的管理是通过CVM进行操作的。

在确保主机时间正确之后，我们就可以在CVM云计算管理平台操作配置CVK节点的纳管了。

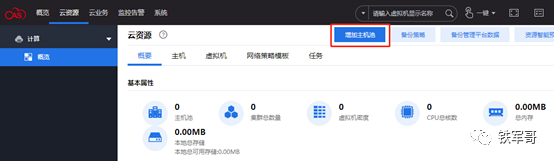

在“云资源”页面中，我们点击“增加主机池”按钮。

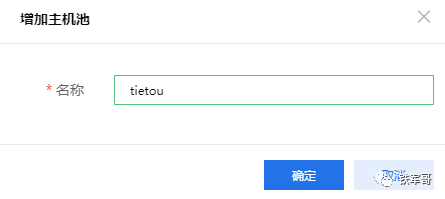

配置一个主机池名称，点击“确定”就完成了主机池的创建。

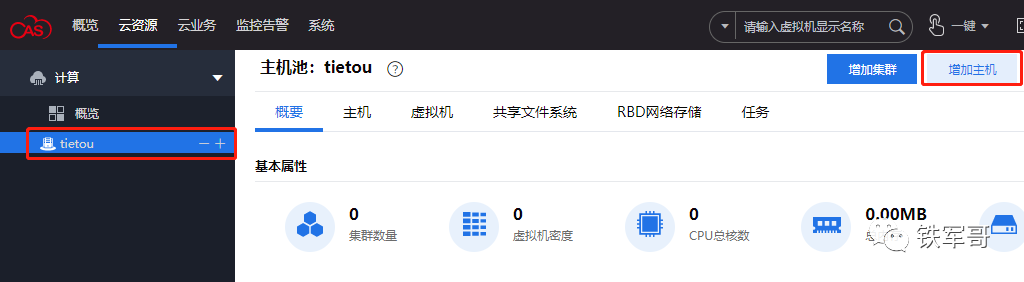

主机池创建好之后，我们点击进入刚才创建的主机池，再点击“增加主机”。

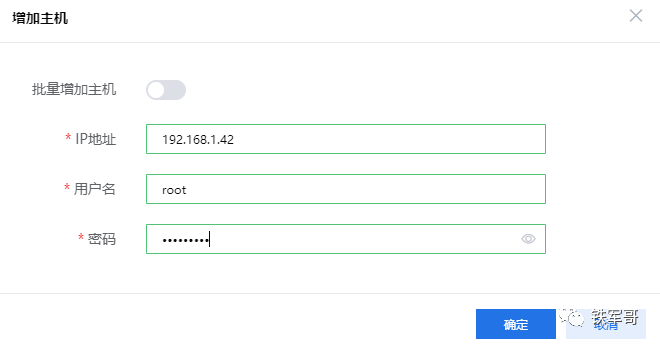

和vCenter一样，配置好主机的IP地址和账号密码，就可以添加主机了（vCenter 7.0数据中心集群配置指南）。

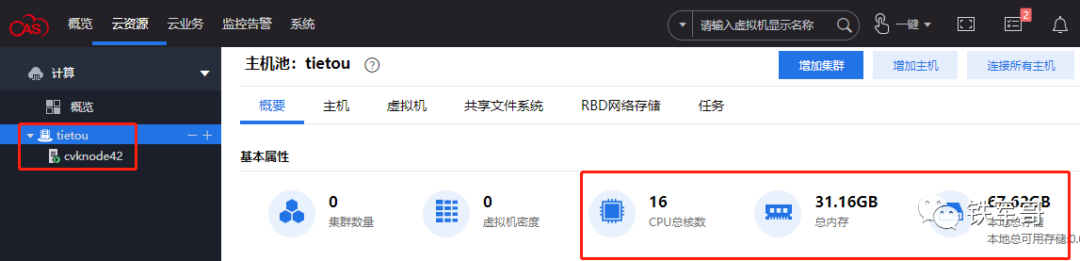

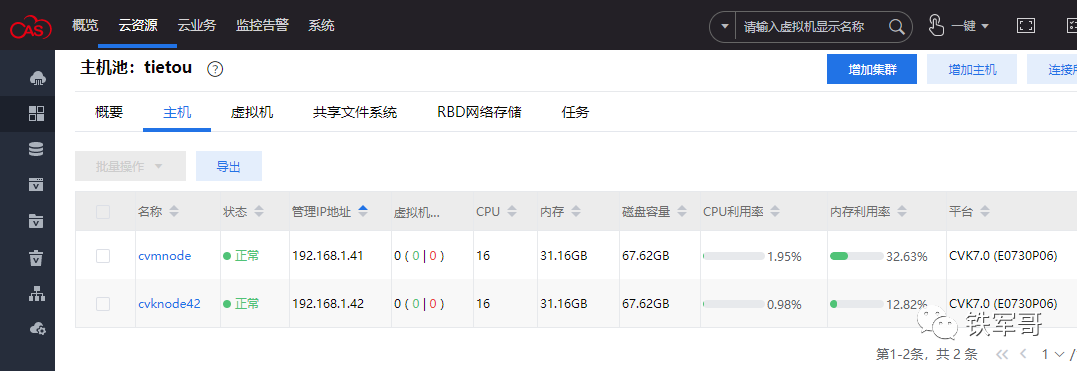

添加完成后，我们就可以在主机池下看到主机信息了。

同理，我们还可以把CVM主机也作为CVK节点添加进来。

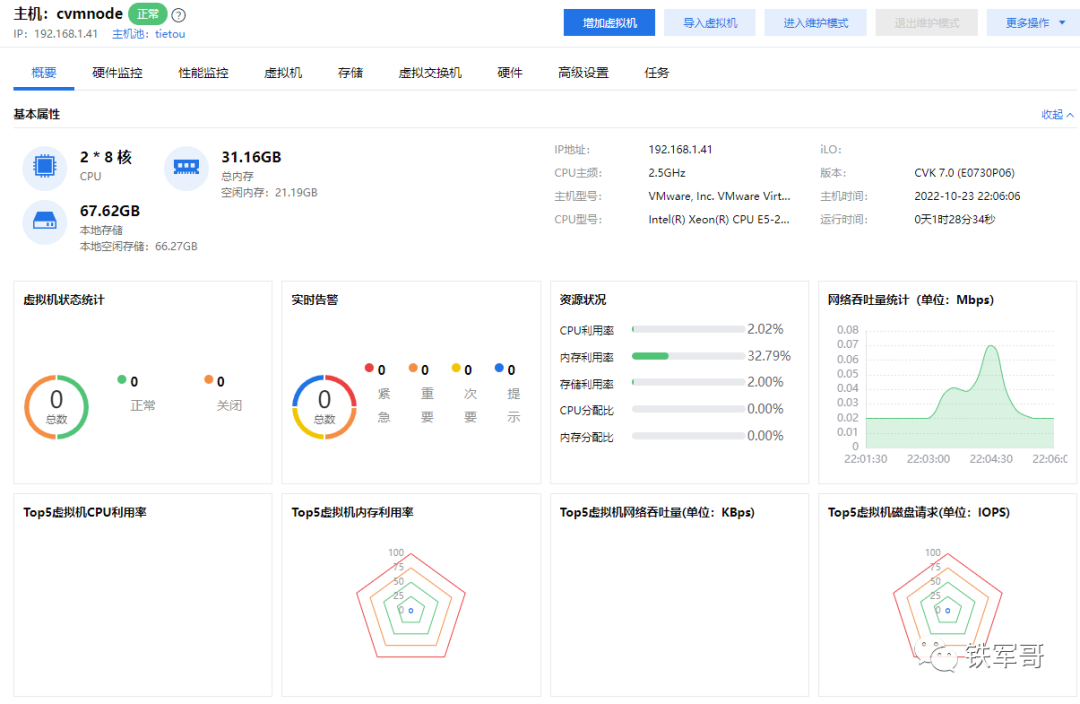

在主机cvmnode下面，我们可以查看CVK节点的“概要信息”。

在“硬件监控”页面，我们可以查看主机的CPU、内存、温度、电扇和风扇等硬件状态信息。因为我是虚拟机，所以只能查看处理器和内存信息；我之前测试过HPE、H3C和紫光恒越的国产服务器，温度、电源和风扇的状态监控都是没问题的。

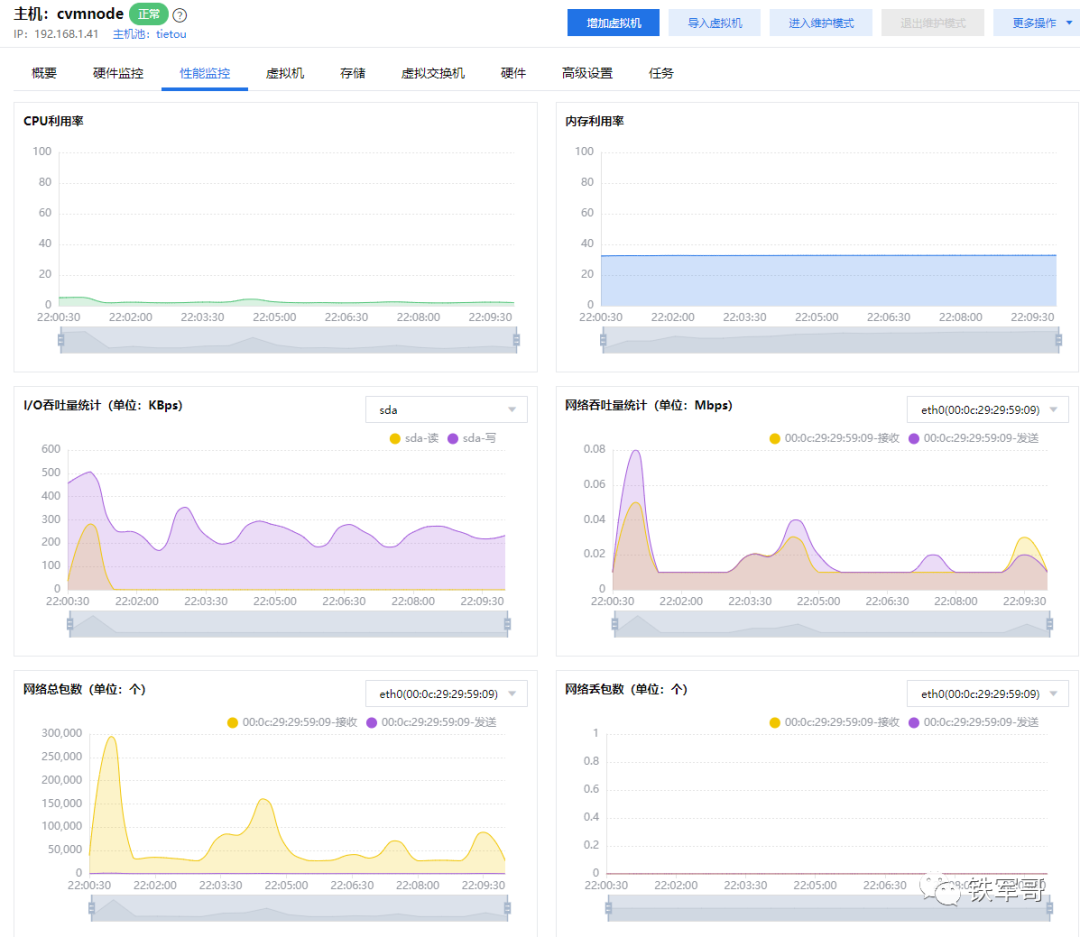

“性能监控”这里，信息就基本都能看了，包括CPU利用率、内存利用率、I/O吞吐量统计、网络吞吐量统计、磁盘请求、磁盘利用率和分区占用率等信息，监控项还是比较全面的。

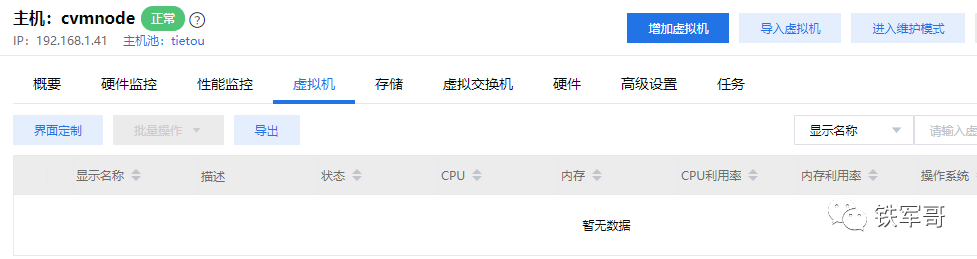

“虚拟机”这里，暂时还没有数据，等待着我们来添加。

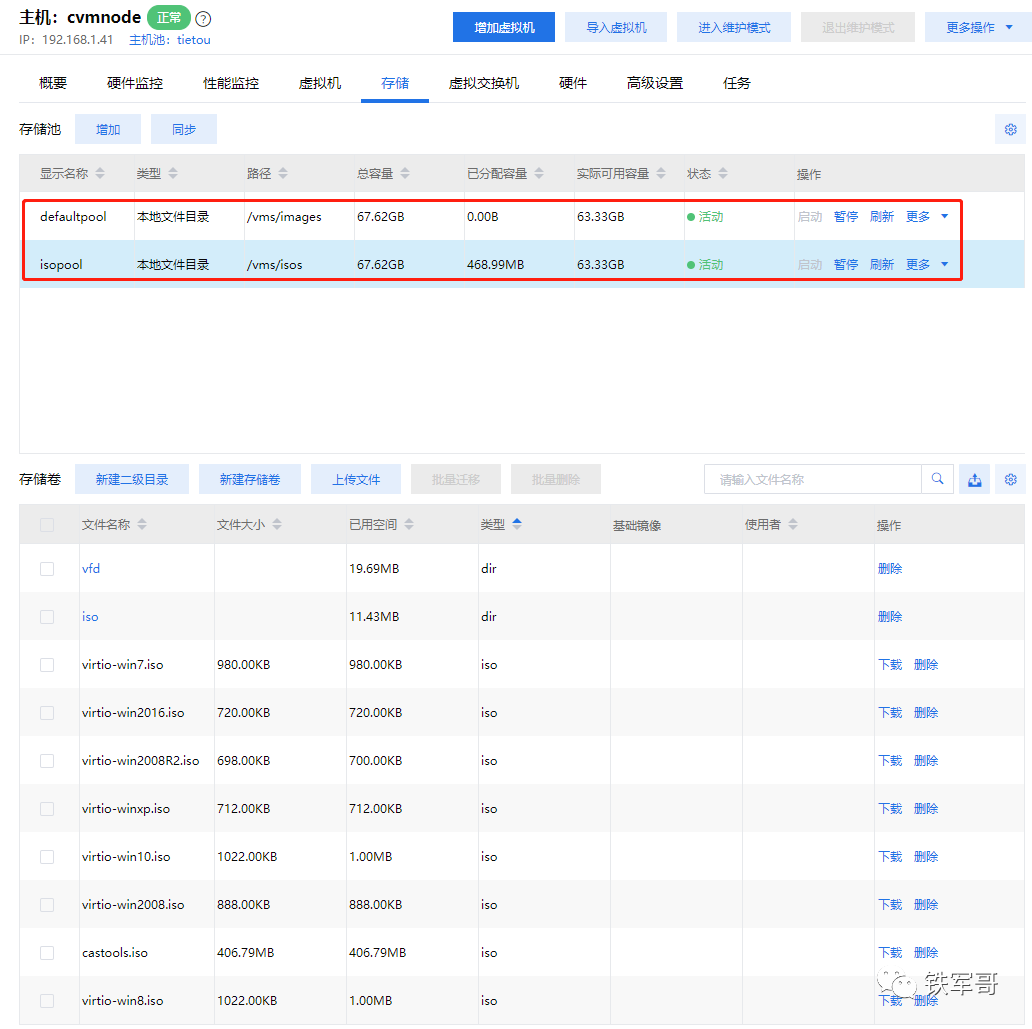

在“存储”页面，我们可以看到/vms路径的文件信息，主要是镜像池isopool和默认池defaultpool，我在VMWare中配置ISOPool就是从这里学到的。

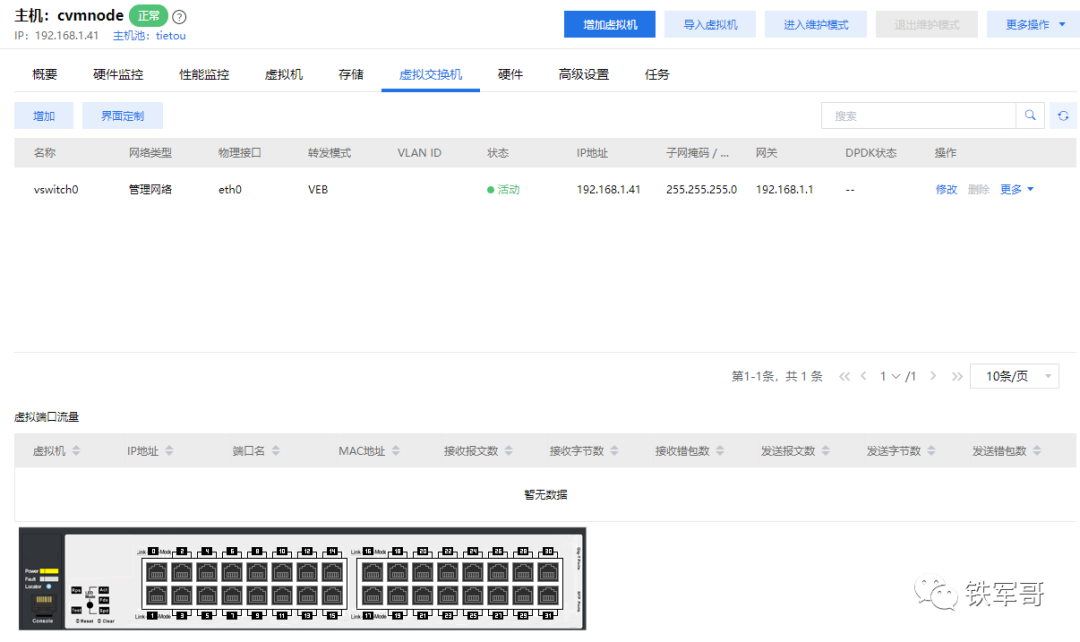

“虚拟交换机”页面，可以看到默认的vswitch0管理交换机，下面还有一个虚拟交换面板，用来展示端口流量信息。但是，CAS的网络配置没有VMWare那么丰富，目前为止我还没有发现类似端口组之类的配置，如果要模拟线路连接，只能是通过增加虚拟交换机来实现了。

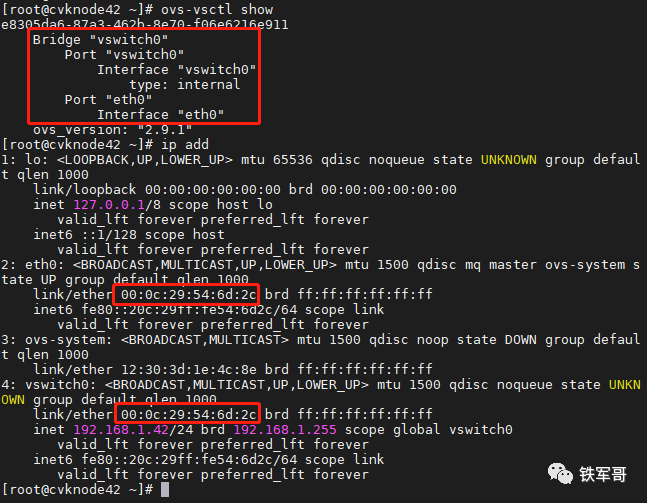

我们在后台查看OVS配置信息，可以看到vswitch0是桥接到接口eth0的，两个接口的MAC地址都是一样的。

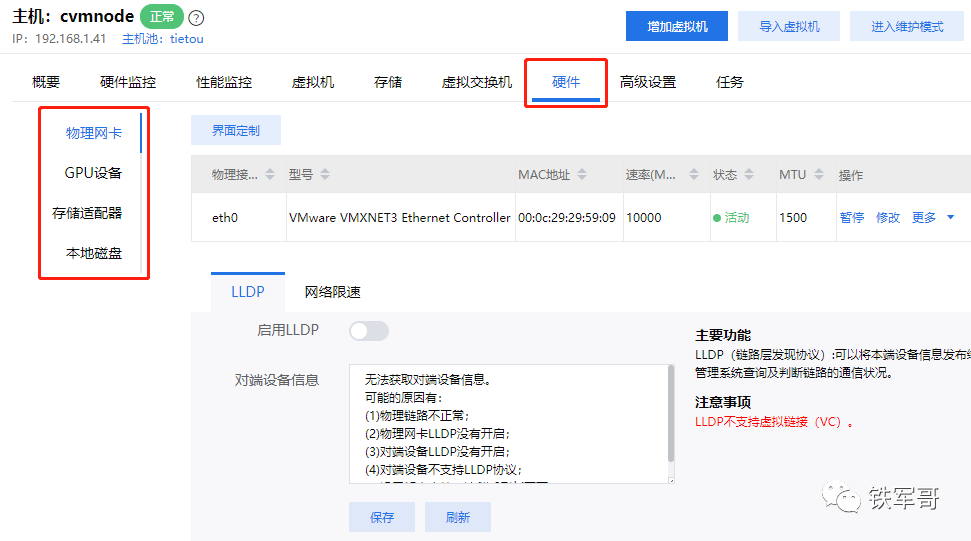

“硬件”页面，还是主要展示CVK主机的物理设备，包含物理网卡、GPU设备、存储适配器和本地磁盘等信息。当然，我之前也查过，对HPE ProLiant DL360 Gen9支持的GPU设备也是有线的，而且需要NVIDIA的授权，算了，还是不要GPU了。

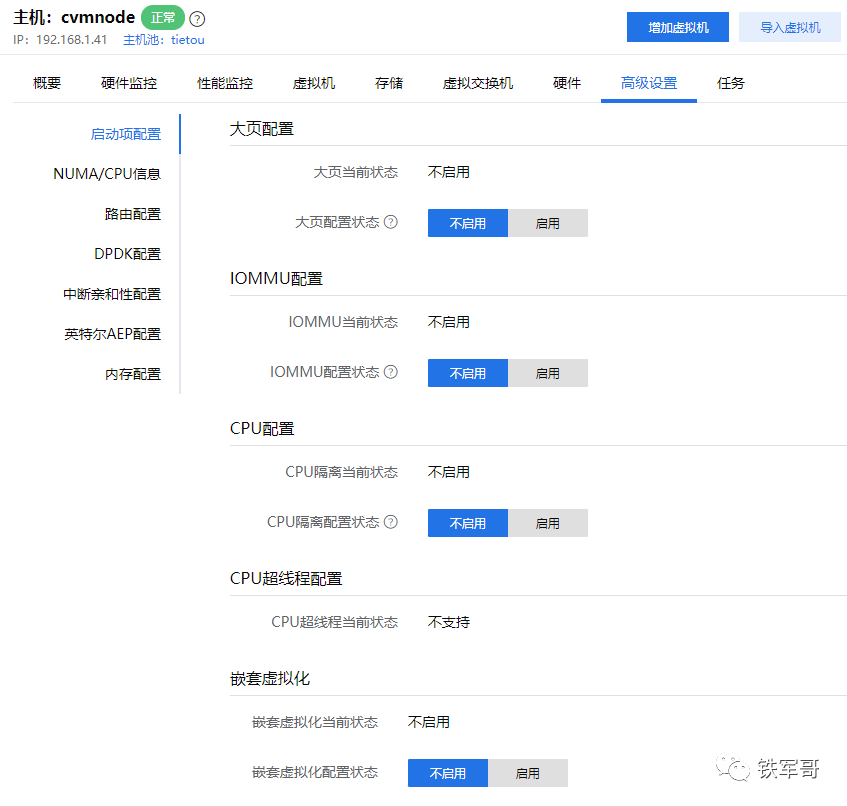

还有一些比较多的“高级设置”，可能比较有用的就是“路由配置”吧。

“任务”页面，可以查看执行的历史任务信息。

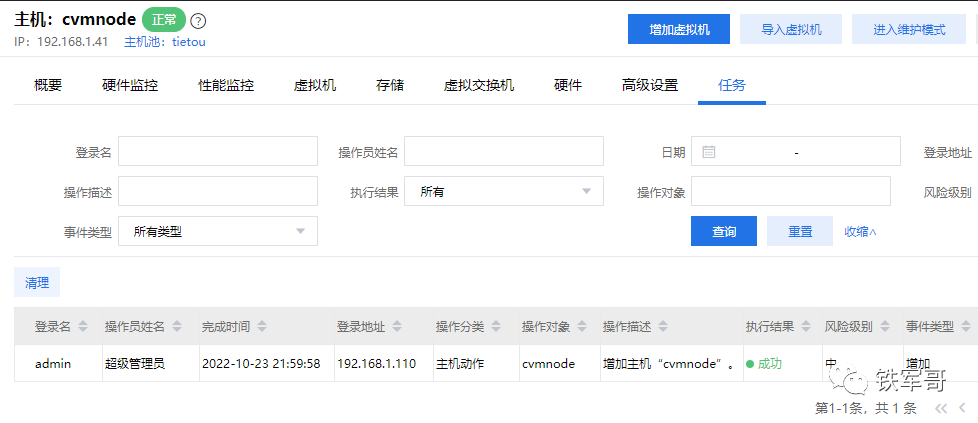

但是显示的不全，正常是3个任务，这里只显示了增加主机192.168.1.41这一个任务。

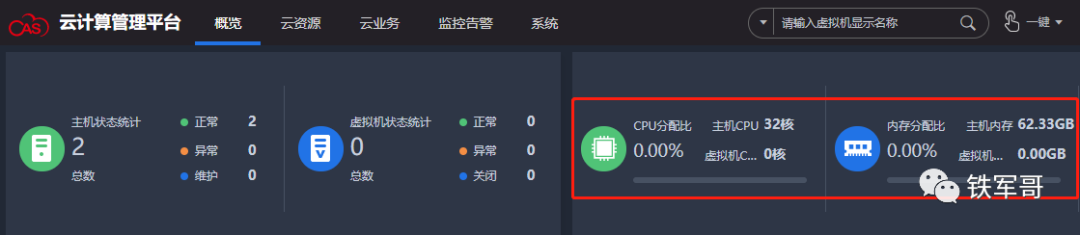

经过简单的几步操作，本来只有24线程的物理主机，现在有32核可用的CPU了，如果多配置几台，应该可以看起来更加高大上。

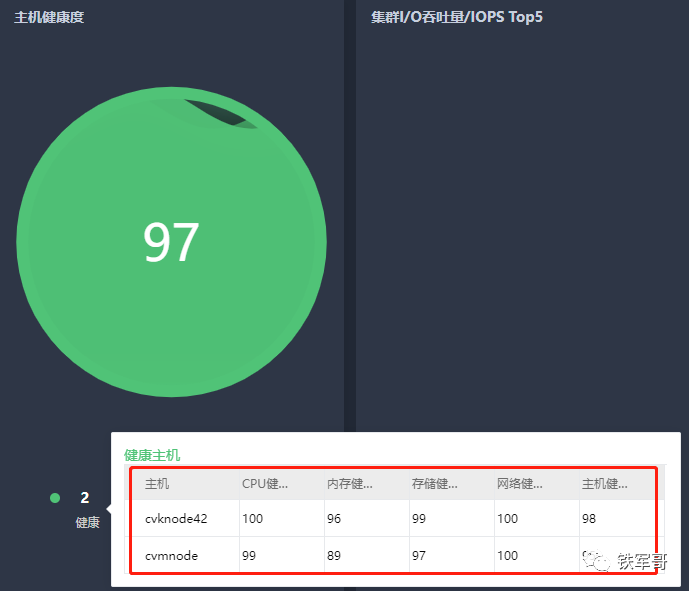

“主机健康度”这里，什么都还没跑，就已经只有97分了，我记得好像是根据CPU、内存、存储、网络等各项资源的使用率来进行打分的。

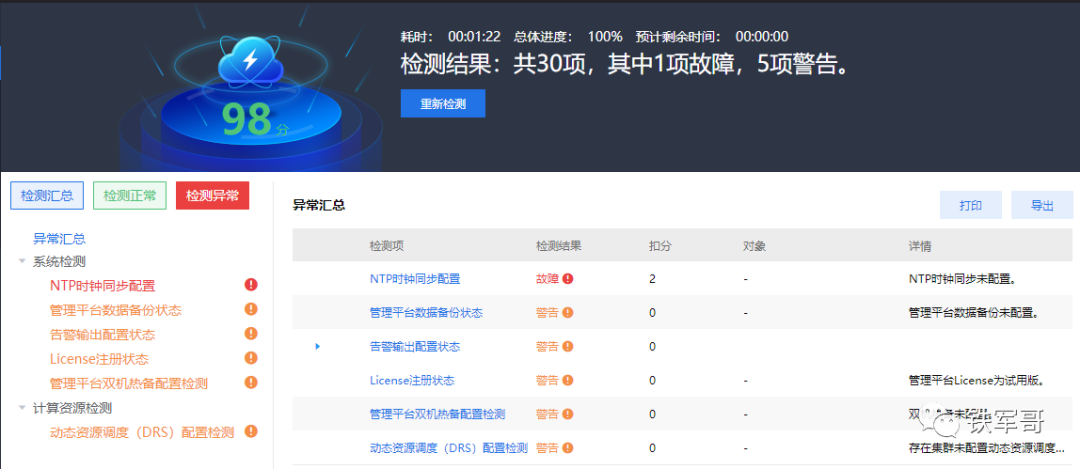

然后我们点击“一键健康巡检”，可以看到CVM管理平台目前存在1项故障，5项警告。

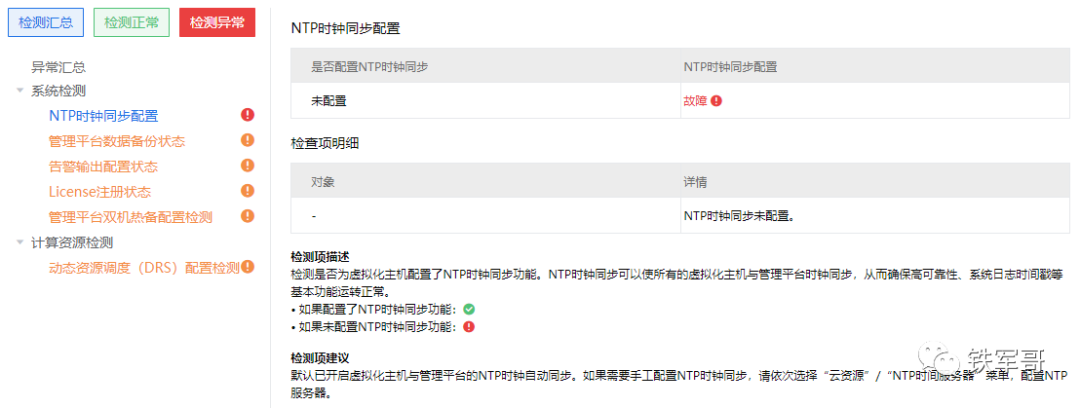

通过点击检测项，可以查看具体的告警信息和改进建议。

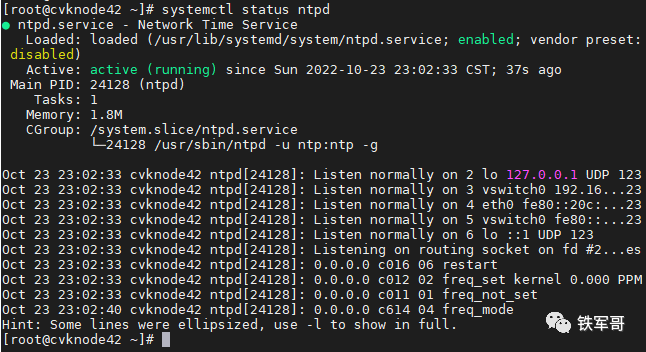

比如我们按照指导修改一下NTP配置，可以看到主机自动启动NTP服务。

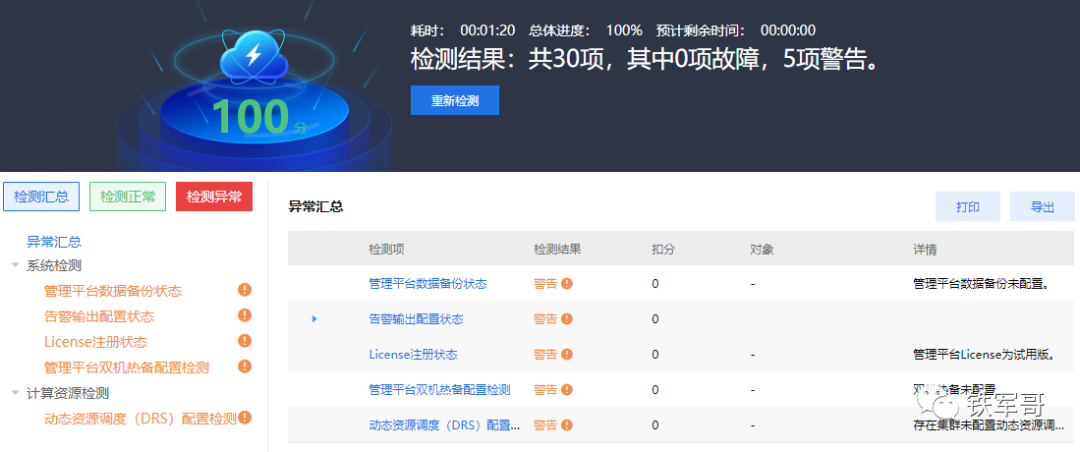

再次执行“一键健康巡检”，可以看到修复后的问题状态，仅剩下5项警告了。

当然，这个和主机健康度是没有关系的，主机健康度还是之前的分数。

虚拟机的安装过程和VMware类似，有需要的小伙伴可以参考安装CentOS的文章（CentOS操作系统最小化安装部署）和安装Windows的文章（H3C CAS部署Windows虚拟机）。
