华为综合实验

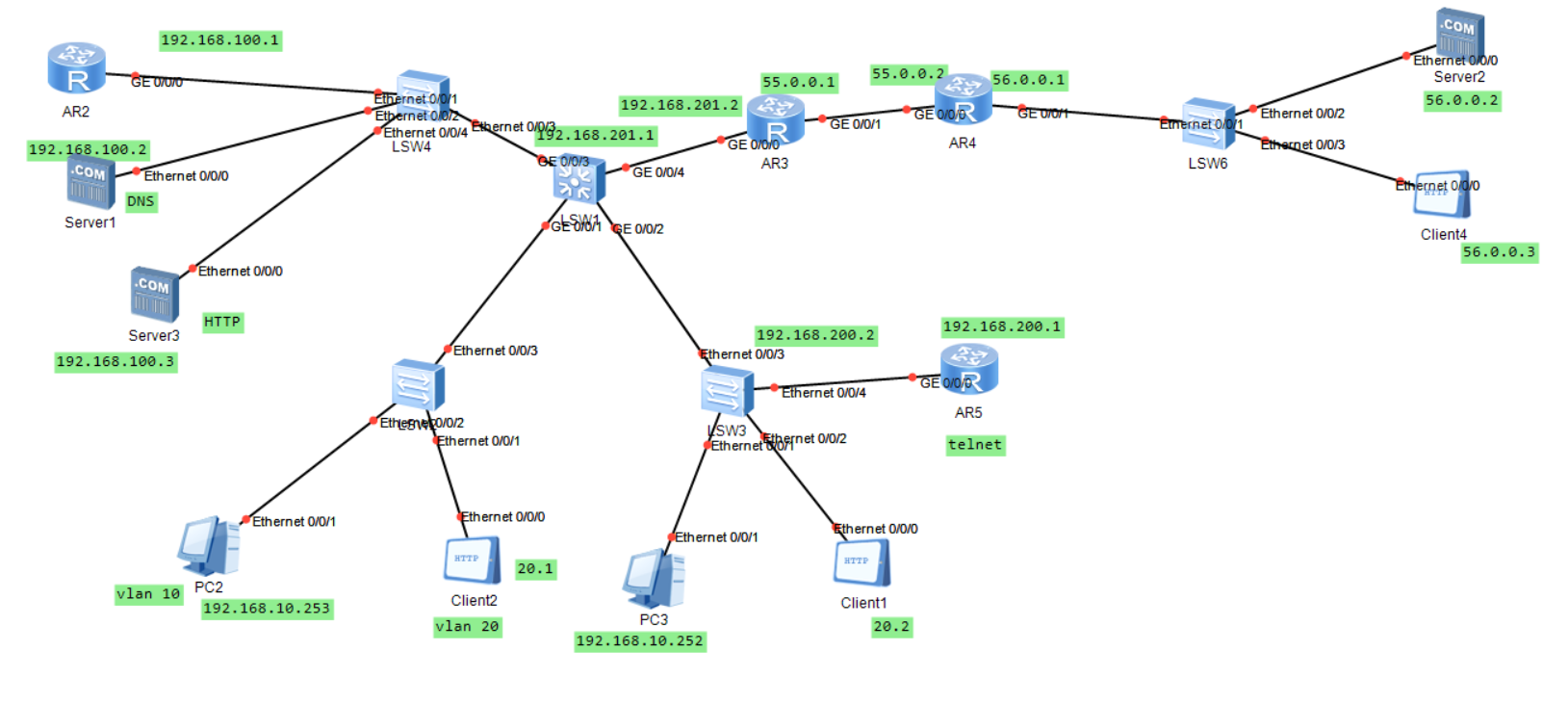

一 实验拓扑

二 实验配置

• 交换机2

  vlan batch 10 20
  int e0/0/2
  port link-type access
  port default vlan 10
  int e0/0/1
  port link-type access
  port default vlan 20
  int e0/0/3
  port link-type trunk
  port trunk allow-pass vlan all


• telnet交换机3

  链路类型配置与交换机2一样
  vlan 200
  int vlan 200
  ip add 192.168.200.1 24dis user-interface （展示用户配置的接口 +表正在用的，查看用户优先级等）user-interface vyt 0 4（最多0-4，5个）
  user privilege level 15(把所有用户等级设为15，可不写)authentication-mode aaa （认证方式为aaa）
  qu
  aaa （进入aaa接口）
  local-user huawei password cipher huawei（创建一个用户，用户名为huawei 用户密码是huawei）
  local-user huawei service-type telnet （再把这个用户名应用到telnet认证服务里去）
  local-user huawei privilege level 15（设置用户等级）ip route 0.0.0.0 0 192.168.200.254 （这样能使交换机ping其他网段的地址）


• telnet路由器

  int g0/0/0
  ip add 192.168.200.1 24
  ip route 0.0.0.0 0 192.168.200.2


• 三层交换机（路由转发默认关闭）

   vlan batch 10 20 100 200
  int vlan 10
  ip add 192.168.10.254 24
  int vlan 20
  ip add 192.168.20.254 24
  int vlan 100
  ip add 192.168.100.254 24
  int vlan 200
  ip add 192.168.200.254 24port-group group-member g0/0/3 g0/0/1 g0/0/2port link-type trunk
  port trunk allow-pass vlan alldhcp enableint vlan 10
  dhcp select relay
  dhcp relay server-ip 192.168.100.1IP route 0.0.0.0 0 192.168.201.2


• DHCP路由器

   int g0/0/0
  ip add 192.168.100.1 24dhcp enableip pool vlan10
  network 192.168.10.0 mask 24
  gateway-list 192.168.10.254
  dns-list 192.168.100.2ip route-static 0.0.0.0 0.0.0.0 192.168.100.254int ga0/0/0dhcp select global (在 ga0/0/0上启用 DHCP 服务，并指定使用 “全局地址池” 为客户端分配 IP 地址)


• 外网设备

• 边缘路由（华为不加东西为PAT与Cisco相反）

  配接口地址
  ip route 0.0.0.0 0 55.0.0.2
  ip route 192.168.10.0 24 192.168.201.1
  ip route 192.168.20.0 24 192.168.201.1
  ip route 192.168.100.0 24 192.168.201.1
  ip route 192.168.200.0 24 192.168.201.1acl 2000
  acl number 2000
  rule 10 permit source 192.168.10.0 0.0.0.255
  rule 20 permit source 192.168.20.0 0.0.0.255 int g0/0/1
  nat outbound 2000  （出接口配置，因为先ACL过滤）  -->第一种动态方法nat address-group 1 55.0.0.5 55.0.0.8   (地址族1)    、
  int g0/0/1
  nat outbound 2000 address-group 1 (最后若加no-pat，则为nat)                       -->第二种动态方法int g0/0/1
  nat static global 55.0.0.9  inside 192.168.100.3   -->第三种方法，这样浏览不需要带上端口int g0/0/1
  nat static protocol tcp global 55.0.0.9 80 inside 192.168.100.3 80   -->第四种方法，但公网端口必须和内网端口一样，不然nat转换不了端口，需要带端口dis nat session protocol icmp

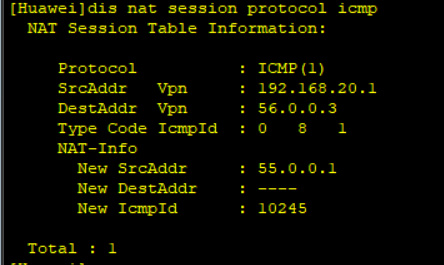

  然后ping，就可以看到nat的转换


• 最后一个路由

  配接口地址


• 公网交换机

  vlan 56
  port-group group-member e0/0/2 e0/0/3 e0/0/1
  port link-type access
  port default vlan 56


三 实验结果

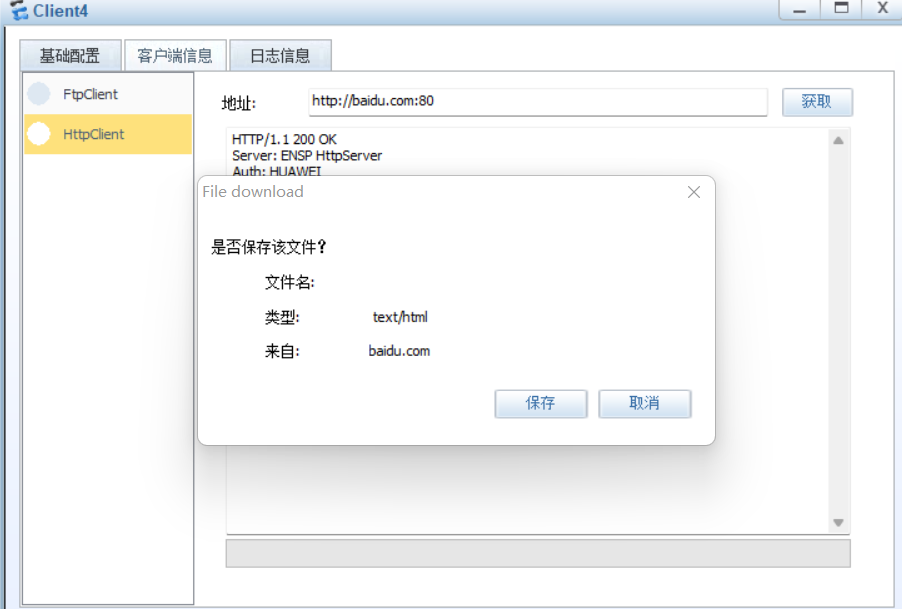

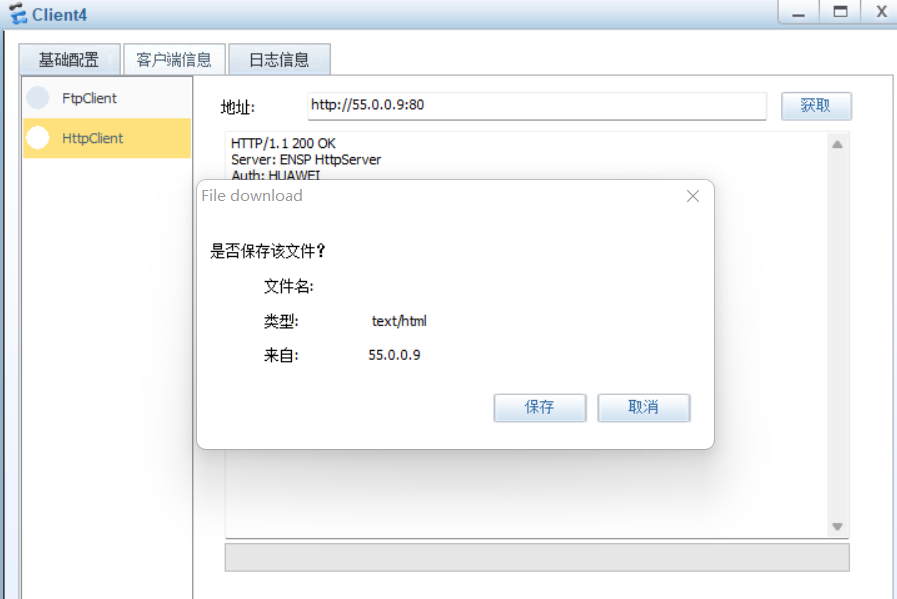

• http服务

• DNS服务
