介绍

首先，要明确的是：对于Before Build/Rebuild和After Build/Rebuild这样的指令，这是在Keil的User设置页面定义的用户自定义命令，它会在Build/Rebuild执行前/后自动执行。来执行用户希望的一些操作。用户在User Command中填写脚本指令，脚本可以是自己编写，也可以是Keil自带。最后通过是否勾选Run #前面的勾选框，来决定脚本是否运行。

Keil自带常用命令概览

fromelf --bin -o "$L@L.bin" "#L"fromelf --text -s -o "$L@L.sym" "#L"fromelf --text -c -o "$L@L.asm" "#L"

fromelf介绍

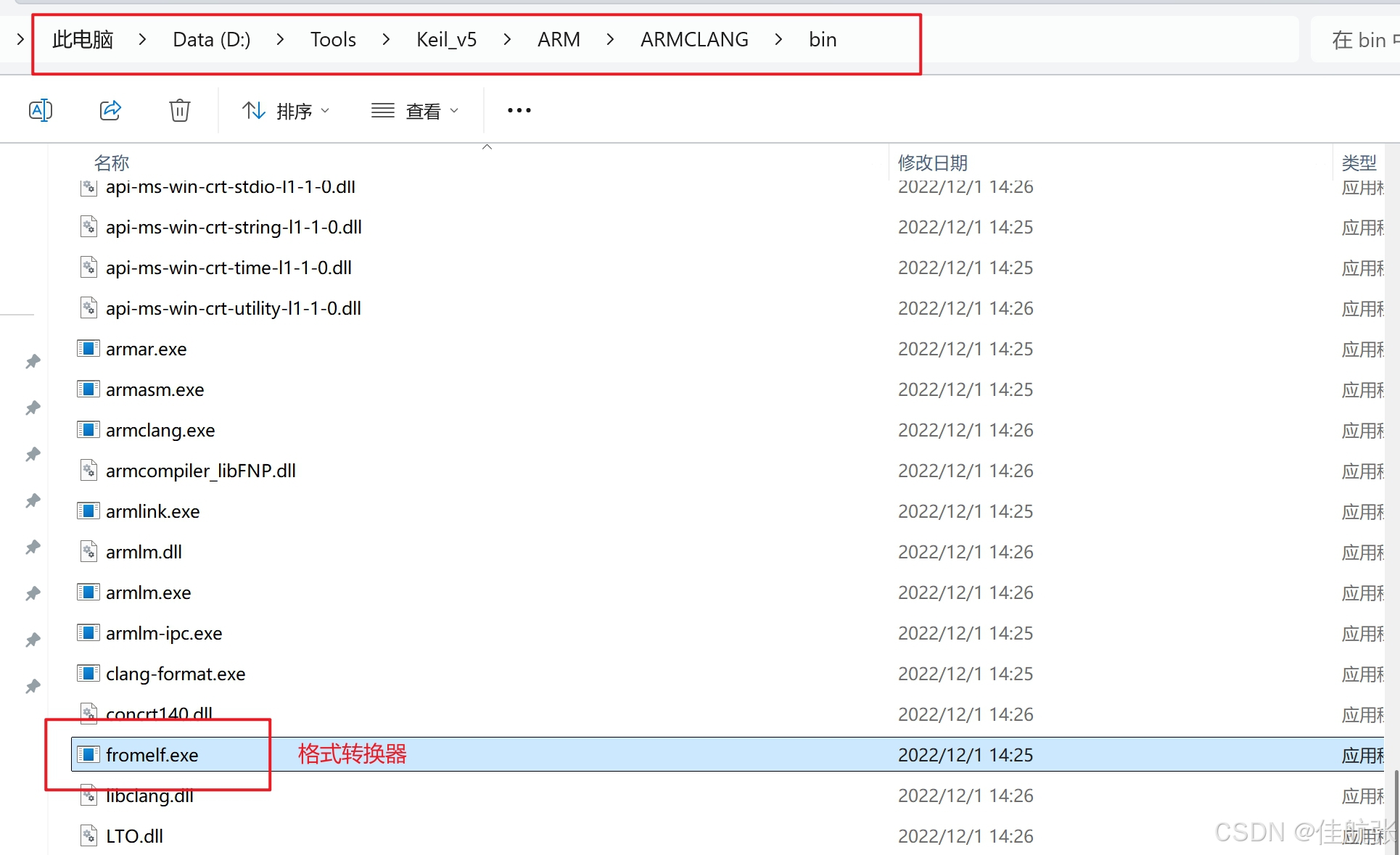

大家可以在类似的Keil路径下找到Keil编译所用到的工具，如下图，其中fromelf.exe用于对生成工程文件进行格式转换的，其它.exe的作用可以自行了解，本文不叙述。

Keil可烧录文件概述

上文提到fromelf.exe用于对生成工程文件进行格式转换，keil生成的可烧录文件一般是三种。

bin文件（只有程序的二进制数据，没有任何“标签”）：需手动指定起始地址。
hex文件（Intel制定的标准十六进制文件）：包含地址信息（可以直接下载）。
axf文件（ARM芯片使用的文件格式，全称ARM Executable File）：包含调试信息,debug用。

核心差异概览

特性	.axf (ARM Executable Format)	.hex (Intel HEX)	.bin (Binary Image)
内容	机器码 + 调试信息 + 地址信息	机器码 + 地址信息 + 校验和	纯二进制机器码
地址信息	✅ 包含（调试用）	✅ 自带存储地址（烧录自动定位）	❌ 无（需手动指定起始地址）
调试信息	✅ 完整（符号表、函数名、变量地址等）	❌ 无	❌ 无
文件大小	最大（含额外调试数据）	中等（ASCII格式，体积约为bin的2倍）	最小（纯二进制）
可读性	❌ 需专用工具解析	✅ 文本格式，可用记事本查看	❌ 二进制，需HEX编辑器查看
烧录方式	不直接烧录（需转换）	直接烧录（工具自动解析地址）	直接烧录（需手动输入地址）
典型应用	开发调试阶段（Keil Debug/J-Link J-Scope）	量产烧录、串口升级、通用编程器支持	Bootloader、OTA升级、存储敏感场景

.axf文件获取

.axf文件，keil默认生成，使用下载器(如J-Link)下载时/Debug调试时，下载的就是.axf文件。

.hex文件获取

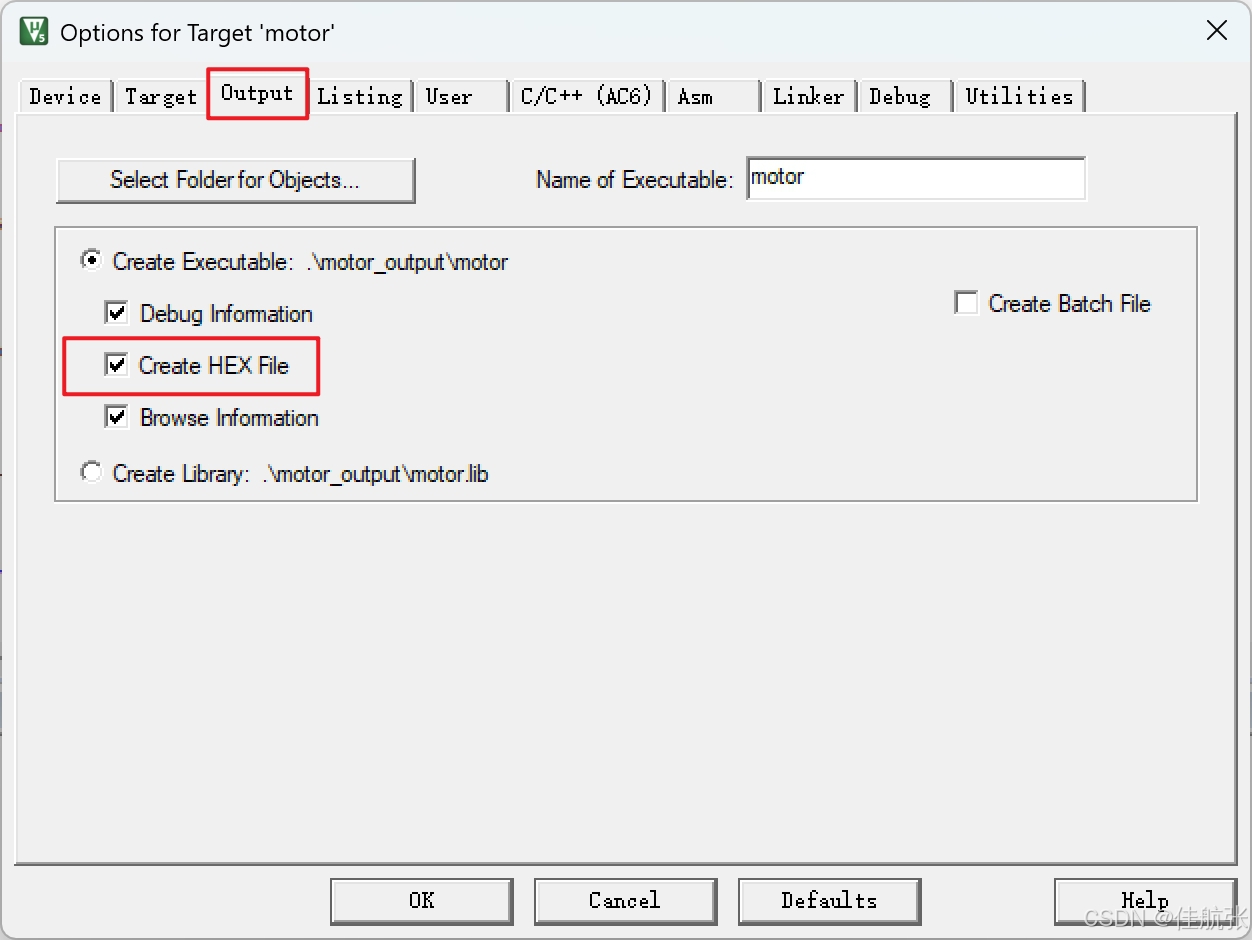

勾选"Create HEX File"选择框以生成hex文件。

.bin文件生成

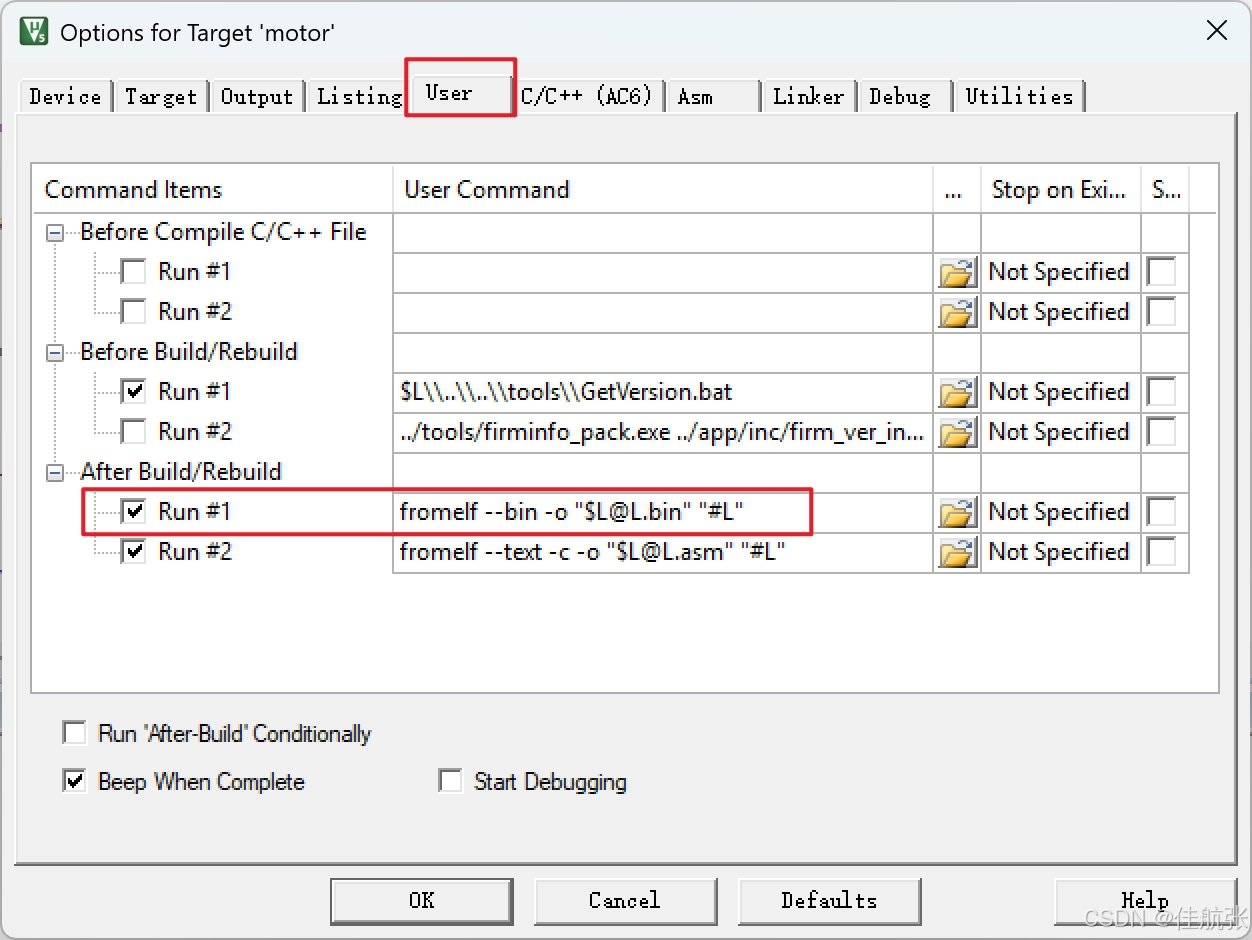

在"After Build/Rebuild"对应的命令行添加生成。

注意:.bin文件生成的时机。

.axf文件是Build/Rebuild生成；.bin文件是由.axf文件生成的，所以这个User Command是放在After Build/Rebuild".

fromelf --bin -o "$L@L.bin" "#L"

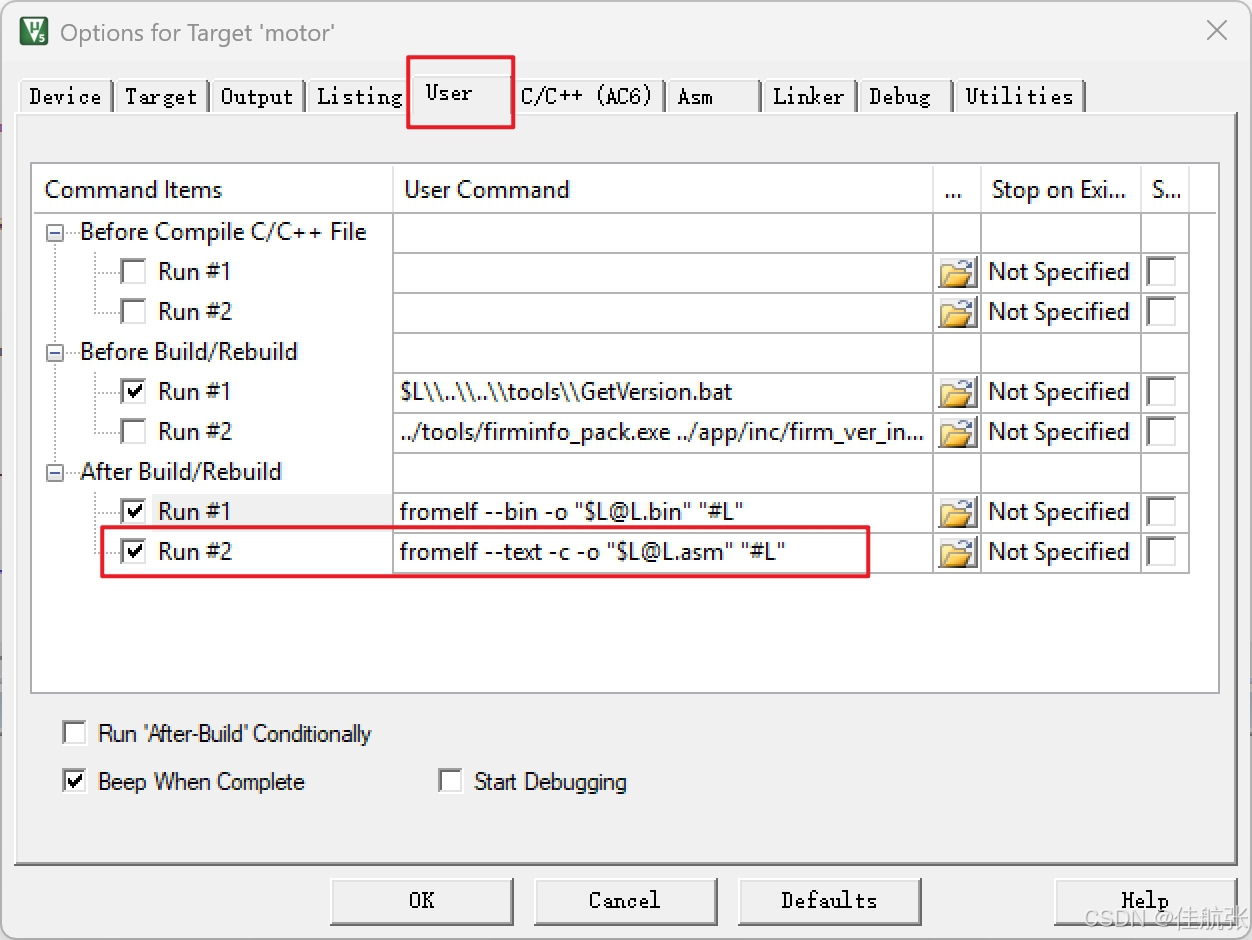

补充:生成可执行文件的汇编代码（.asm文件）

另外，.axf文件也可以生成.asm文件，像C/C++这些高级语言一样，asm(汇编)也是编程语言的一种(底层编程语言)，只不过更接近底层，必要时更能帮助开发者分析程序底层逻辑、优化性能或调试问题。

需要区分的一点是，编程语言(如C/C++,ASM)直面用户，用户可以直接编程；经编译生成的机器语言(如.axf/.hex/.bin)是硬件(如单片机)能够读懂的。

Keil自带常用命令详解

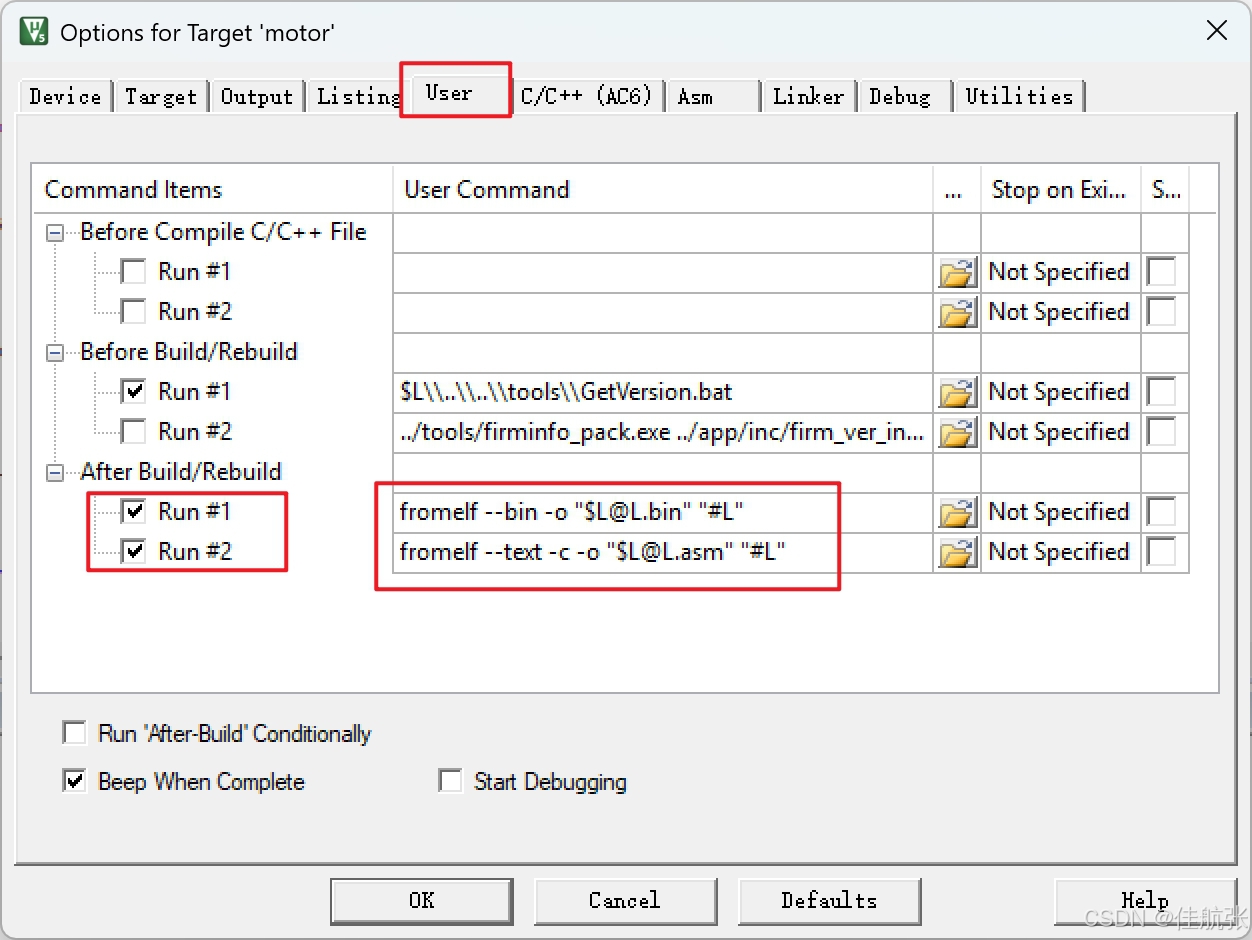

常用的也就以下三个，下面以fromelf.exe --bin -o "$L@L.bin" "#L"详解使用方法。

命令示例	输出内容	应用场景
`fromelf --bin -o "$L@L.bin" "#L"`	二进制机器码（.bin）	固件烧录、量产部署
`fromelf --text -s -o "$L@L.sym" "#L"`	符号表（函数/变量地址）	内存布局分析、链接优化
`fromelf --text -c -o "$L@L.asm" "#L"`	反汇编代码（.asm）	底层调试、性能调优

在Keil编译器中，命令 fromelf --bin -o "$L@L.bin" "#L" 主要用于在编译完成后自动将生成的 .axf 可执行文件转换为可直接烧录到嵌入式设备的二进制文件（.bin）。以下是其详细作用及工作原理解析：

核心功能

格式转换

--bin 参数指定输出为二进制格式（.bin），该格式仅包含纯机器码，不含调试信息或符号表，适合直接烧录到微控制器的Flash中。
输入文件 #L 指向Keil编译生成的 .axf 文件（ARM Executable Format），包含完整的程序代码、数据及调试信息。

输出路径与文件名自动化

假设.axf文件的绝对路径是:D:\project\output\app.axf

"$L@L.bin"：动态生成输出文件的路径和名称：

$L：表示 .axf 文件的目录路径（不含文件名），例如 D:\project\output\
@L：表示 .axf 文件的主文件名（不含扩展名），例如若 .axf 文件为 app.axf，则 @L 为 app。"$L@L.bin"组合后输出路径如 D:\project\output\app.bin。

"#L"：表示输入的.axf文件的完整地址

#L：表示完整的 .axf 文件路径（含文件名），例如 D:\project\output\app.axf。

工作流程

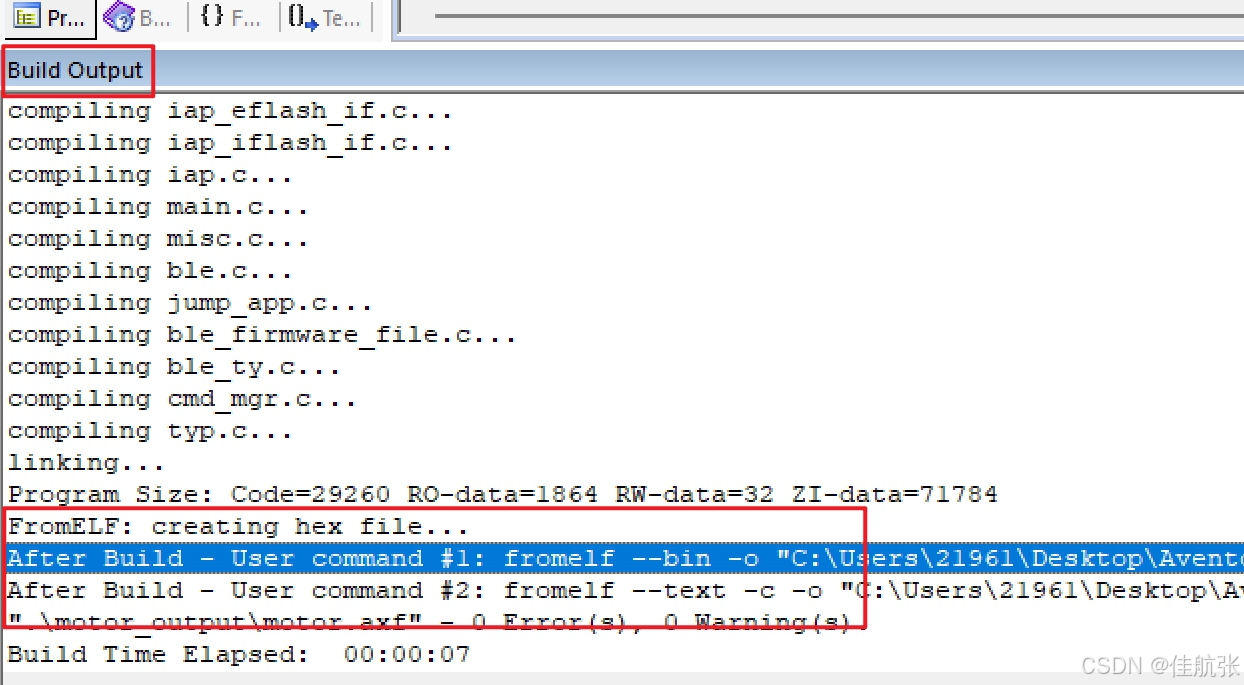

编译触发：当Keil完成代码编译并生成 .axf 文件后，该命令作为“构建后操作”（After Build/Rebuild）自动执行。
转换过程：fromelf.exe 解析 .axf 文件，提取纯二进制数据，生成 .bin 文件，并保存到指定路径。

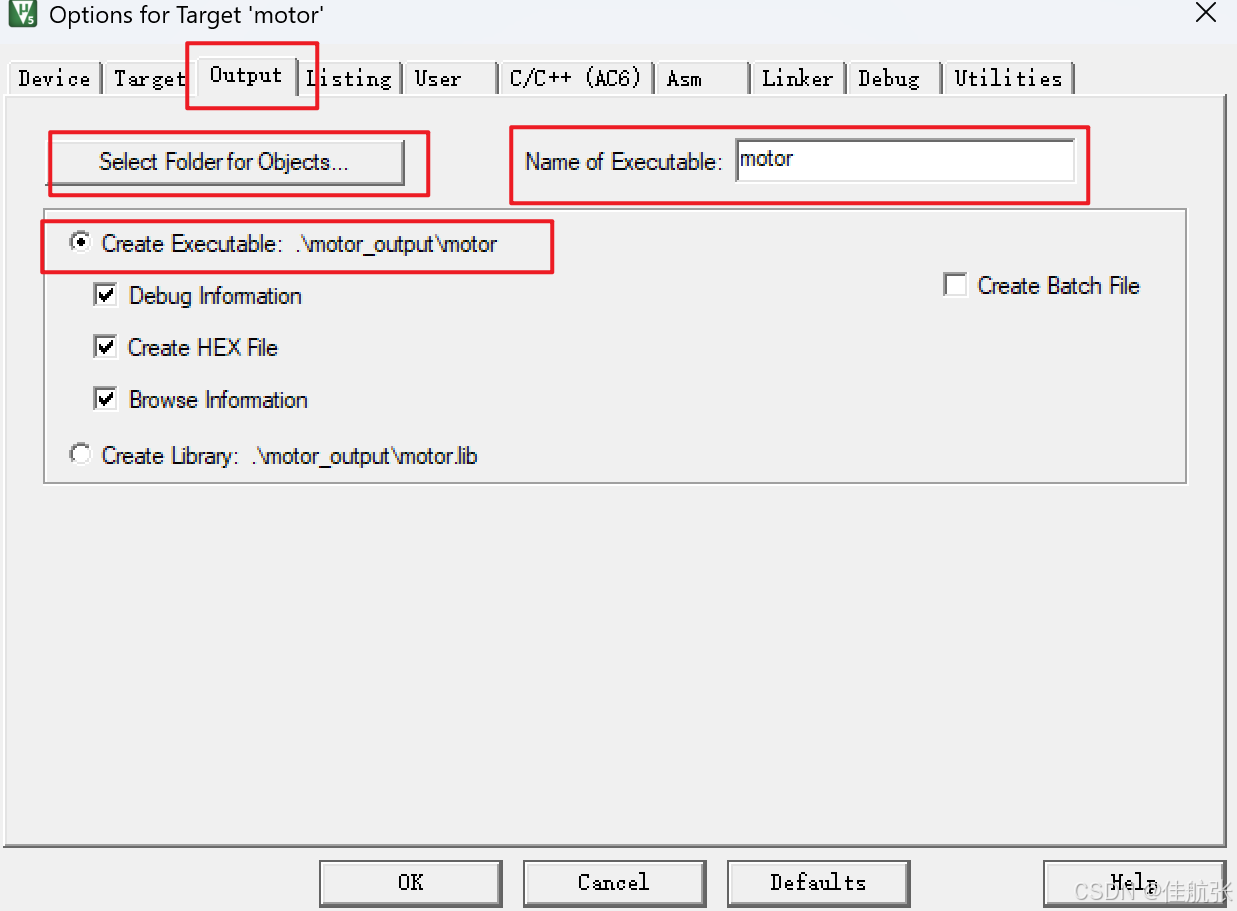

输出位置：生成的 .bin 文件默认位于与 .axf 相同的目录中（通过 $L 指定），文件名与工程设置的 “Name of Executable” 一致。
