目录
一、AER内核处理整体流程梳理
二、AER代码重要部分梳理
1、AER初始化阶段
2、中断上半部 aer_irq
3、中断下半部 aer_isr
3.1、aer_isr_one_error
3.2、find_source_device
3.3、aer_process_err_devices
3.4、handle_error_source
3.5、pcie_do_recovery 整体逻辑
3.5.1、pcie_do_recovery 整体总结--AER处理的核心部分
3.5.2、附加: aer_root_reset的函数分析--辅助理解pcie_do_recovery
三、内核处理流程整体总结
一、AER内核处理整体流程梳理
可能有理解不到位写得不对的地方
二、AER代码重要部分梳理
AER驱动与pciehp、pcie-dpc类似，都是作为PCIe port的可选服务，这些服务模块挂载在PCIe port驱动上，由portdrv_core统一管理。服务的注册通过pcie_port_service_register函数完成：
1、AER初始化阶段
static struct pcie_port_service_driver aerdriver = {.name = "aer",.port_type = PCIE_ANY_PORT,.service = PCIE_PORT_SERVICE_AER,
.probe = aer_probe,.remove = aer_remove,
};
int __init pcie_aer_init(void)
{if (!pci_aer_available())return -ENXIO;return pcie_port_service_register(&aerdriver);
}
PCIe AER驱动属于PCIe port driver， 其绑定的是PCIe root port
同时，port_type = PCIE_ANY_PORT这个澄清内核增加了PCIE RCEC支持，针对RCEC设备也可以AER处理
static int aer_probe(struct pcie_device *dev)
{... .../* * AER 仅支持根端口(Root Port)或根复合体事件收集器(RCEC)* 检查PCIe设备类型，如果不是这两种类型则直接返回*/if ((pci_pcie_type(port) != PCI_EXP_TYPE_RC_EC) &&(pci_pcie_type(port) != PCI_EXP_TYPE_ROOT_PORT))return -ENODEV; // 设备不支持
/* 为根端口控制结构(aer_rpc)分配内核内存 */rpc = devm_kzalloc(device, sizeof(struct aer_rpc), GFP_KERNEL);if (!rpc)return -ENOMEM; /* 内存分配失败 */
/* 初始化aer_rpc结构体 */rpc->rpd = port; /* 保存根端口设备 */INIT_KFIFO(rpc->aer_fifo); /* 初始化用于AER事件的FIFO队列 */set_service_data(dev, rpc); /* 将rpc与pcie_device关联 */
status = devm_request_threaded_irq(device, dev->irq, aer_irq, aer_isr,IRQF_SHARED, "aerdrv", dev);... .../* 在根端口上启用AER功能 */aer_enable_rootport(rpc);... ...
}
主要做了下面两件事情：
（1）注册AER事件的线程化中断处理程序：aer_irq: 上半部(快速处理)，aer_isr: 下半部(实际处理)
（2）在根端口上启用AER功能
2、中断上半部 aer_irq
static irqreturn_t aer_irq(int irq, void *context)
{... ...// 读取根错误状态寄存器pci_read_config_dword(rp, aer + PCI_ERR_ROOT_STATUS, &e_src.status);// 检查是否真的有错误发生(可纠正或不可纠正错误)if (!(e_src.status & (PCI_ERR_ROOT_UNCOR_RCV|PCI_ERR_ROOT_COR_RCV)))return IRQ_NONE; // 如果没有错误，返回IRQ_NONE表示不是我们的中断
// 读取错误源ID寄存器，获取详细错误信息pci_read_config_dword(rp, aer + PCI_ERR_ROOT_ERR_SRC, &e_src.id);// 清除根错误状态寄存器(写1清除)pci_write_config_dword(rp, aer + PCI_ERR_ROOT_STATUS, e_src.status);
// 尝试将错误信息放入FIFO队列if (!kfifo_put(&rpc->aer_fifo, e_src))return IRQ_HANDLED; // 如果队列已满，直接返回IRQ_HANDLED
// 成功放入队列，返回IRQ_WAKE_THREAD唤醒下半部处理线程return IRQ_WAKE_THREAD;
}
这是中断处理的上半部，主要负责快速读取错误状态并暂存数据，实际处理会在下半部中进行，主要做了下面几件事：

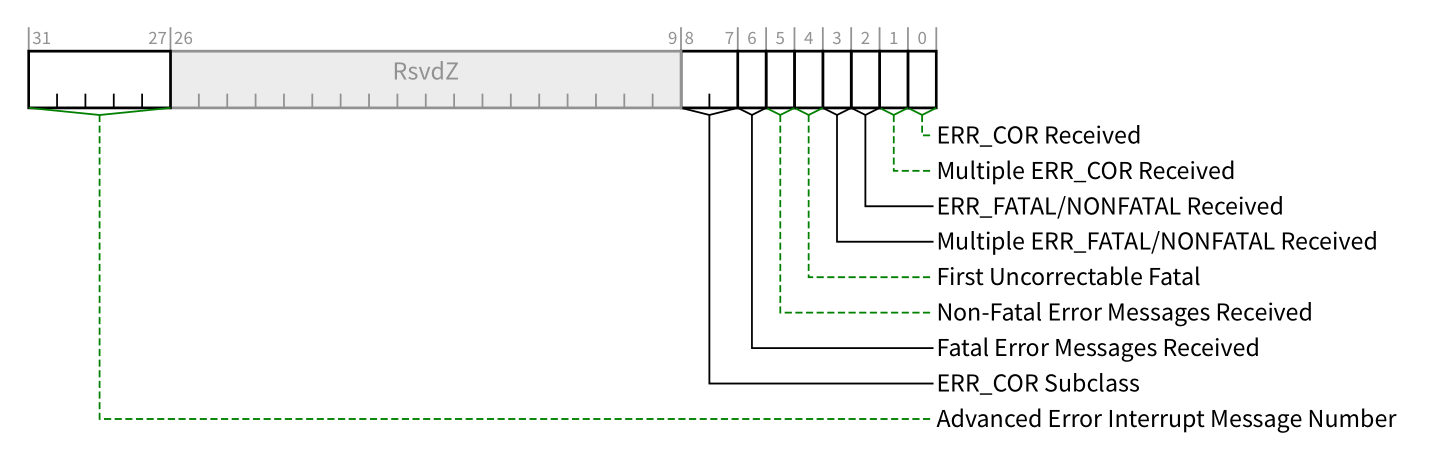

（1）通过PCI_ERR_ROOT_STATUS寄存器检测错误类型

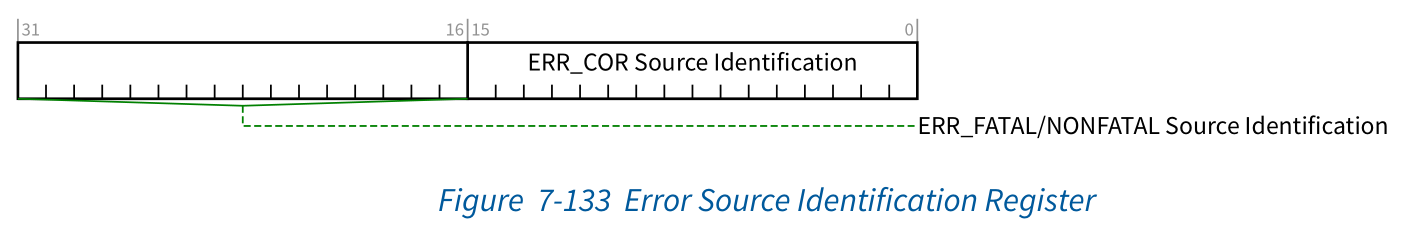

（2）读取PCI_ERR_ROOT_ERR_SRC获取错误源详细信息
（3）清除错误状态，唤醒中断下半部
3、中断下半部 aer_isr
3.1、aer_isr_one_error
上半部 aer_irq 将错误存入FIFO，下半部 aer_isr 是消费者，从FIFO取出错误处理
static irqreturn_t aer_isr(int irq, void *context)
{... ...// 循环处理FIFO中的所有错误信息while (kfifo_get(&rpc->aer_fifo, &e_src)) {// 对每个错误调用处理函数aer_isr_one_error(rpc, &e_src);}return IRQ_HANDLED;
}
static void aer_isr_one_error(struct aer_rpc *rpc, struct aer_err_source *e_src)
{... ...if (e_src->status & PCI_ERR_ROOT_COR_RCV) {// 设置可纠正错误信息e_info.id = ERR_COR_ID(e_src->id); // 提取可纠正错误IDe_info.severity = AER_CORRECTABLE; // 设置错误严重性为可纠正
// 检查是否多个可纠正错误if (e_src->status & PCI_ERR_ROOT_MULTI_COR_RCV)e_info.multi_error_valid = 1; // 标记为多个错误elsee_info.multi_error_valid = 0;
// 打印端口错误信息aer_print_port_info(pdev, &e_info);
// 查找错误源设备并处理错误if (find_source_device(pdev, &e_info))aer_process_err_devices(&e_info);}
// 处理不可纠正错误if (e_src->status & PCI_ERR_ROOT_UNCOR_RCV) {// 设置不可纠正错误信息e_info.id = ERR_UNCOR_ID(e_src->id); // 提取不可纠正错误ID
// 判断是否为致命错误if (e_src->status & PCI_ERR_ROOT_FATAL_RCV)e_info.severity = AER_FATAL; // 致命错误elsee_info.severity = AER_NONFATAL; // 非致命错误
// 检查是否多个不可纠正错误if (e_src->status & PCI_ERR_ROOT_MULTI_UNCOR_RCV)e_info.multi_error_valid = 1; // 标记为多个错误elsee_info.multi_error_valid = 0;
// 打印端口错误信息aer_print_port_info(pdev, &e_info);
// 查找错误源设备并处理错误if (find_source_device(pdev, &e_info))aer_process_err_devices(&e_info);}
}
错误处理流程
（1）先更新错误统计(pci_rootport_aer_stats_incr)
（2）打印错误信息(aer_print_port_info)
（3）定位错误源设备(find_source_device)
（4）处理错误设备(aer_process_err_devices)
3.2、find_source_device
static bool find_source_device(struct pci_dev *parent,struct aer_err_info *e_info)
{... .../* 检查根端口本身是否是发送错误消息的代理 */result = find_device_iter(dev, e_info);if (result)return true;
/* 根据父设备类型采用不同的搜索方式 */if (pci_pcie_type(parent) == PCI_EXP_TYPE_RC_EC)/* 如果是根复合体事件收集器(RCEC)，则遍历RCEC */pcie_walk_rcec(parent, find_device_iter, e_info);else/* 否则遍历根端口的下属总线 */pci_walk_bus(parent->subordinate, find_device_iter, e_info);... ...
}
在PCIe设备树中定位触发AER(高级错误报告)的具体设备，支持从根端口(Root Port)或根复合体事件收集器(RCEC)开始搜索。
首先检查根端口自身是否是错误源，如果不是，则向下遍历设备树：
-
对于RCEC类型设备使用pcie_walk_rcec()
-
对于普通根端口使用pci_walk_bus()
3.3、aer_process_err_devices
static inline void aer_process_err_devices(struct aer_err_info *e_info)
{int i;
/* 第一阶段：报告所有错误信息（在处理前先记录，避免因复位等操作丢失记录） */for (i = 0; i < e_info->error_dev_num && e_info->dev[i]; i++) {if (aer_get_device_error_info(e_info->dev[i], e_info))aer_print_error(e_info->dev[i], e_info);}
/* 第二阶段：处理所有错误源 */for (i = 0; i < e_info->error_dev_num && e_info->dev[i]; i++) {if (aer_get_device_error_info(e_info->dev[i], e_info))handle_error_source(e_info->dev[i], e_info);}
}
该函数主要负责两个阶段处理错误设备：
（1）错误信息报告阶段：先收集并打印所有设备的错误信息
（2）错误处理阶段：然后对所有设备执行实际的错误处理
3.4、handle_error_source
static void handle_error_source(struct pci_dev *dev, struct aer_err_info *info)
{/* 获取设备的AER能力寄存器偏移量 */int aer = dev->aer_cap;
/* 处理可纠正错误（AER_CORRECTABLE）*/if (info->severity == AER_CORRECTABLE) {// 可纠正错误不需要软件干预，无需走完整的错误恢复流程。if (aer)/* 清除可纠正错误状态寄存器（写1清除） */pci_write_config_dword(dev, aer + PCI_ERR_COR_STATUS,info->status);/* 如果设备支持原生AER处理，清除设备状态 */if (pcie_aer_is_native(dev))pcie_clear_device_status(dev);}/* 处理非致命错误（AER_NONFATAL）*/else if (info->severity == AER_NONFATAL)/* 执行标准恢复流程（I/O通道状态正常） */pcie_do_recovery(dev, pci_channel_io_normal, aer_root_reset);/* 处理致命错误（AER_FATAL）*/else if (info->severity == AER_FATAL)/* 执行强制恢复流程（I/O通道已冻结） */pcie_do_recovery(dev, pci_channel_io_frozen, aer_root_reset);/* 减少设备的引用计数（配对之前可能的pci_dev_get） */pci_dev_put(dev);
}
函数根据错误严重级别采取不同的处理措施：

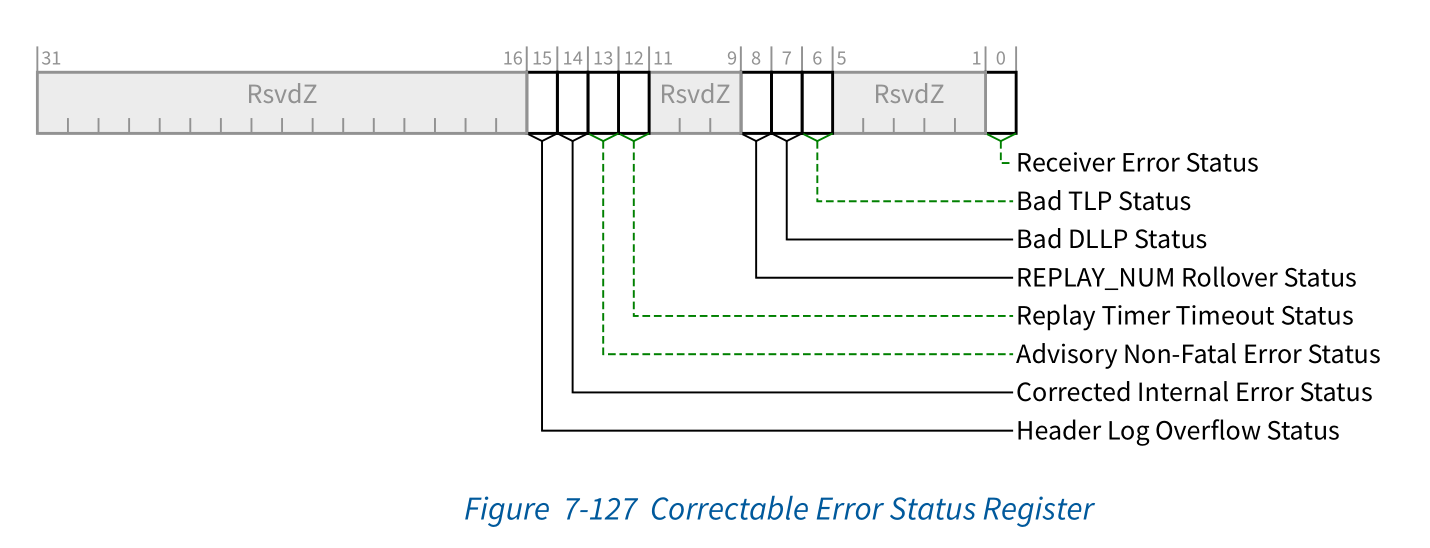

可纠正错误：仅清除错误状态寄存器，额外调用pcie_clear_device_status确保状态清除
非致命和致命错误都调用pcie_do_recovery，但传入不同的I/O通道状态：
pci_channel_io_normal：链路仍可用
pci_channel_io_frozen：链路已冻结
非致命错误：触发普通恢复流程
致命错误：触发强制恢复流程
3.5、pcie_do_recovery 整体逻辑
下面这块逻辑比较隐晦：
pci_ers_result_t pcie_do_recovery(struct pci_dev *dev,pci_channel_state_t state,pci_ers_result_t (*reset_subordinates)(struct pci_dev *pdev))
{/** - 如果是根端口/下游端口/RCEC/RCiEP，恢复该设备及其下级设备* - 其他设备类型，恢复该设备及同端口下的所有设备*/if (type == PCI_EXP_TYPE_ROOT_PORT ||type == PCI_EXP_TYPE_DOWNSTREAM ||type == PCI_EXP_TYPE_RC_EC ||type == PCI_EXP_TYPE_RC_END)bridge = dev; // 端口类设备自身作为恢复起点elsebridge = pci_upstream_bridge(dev); // 其他设备向上找到最近的端口... .../* 阶段1：错误检测处理 */if (state == pci_channel_io_frozen) {/* 冻结状态处理 */pci_walk_bridge(bridge, report_frozen_detected, &status);if (reset_subordinates(bridge) != PCI_ERS_RESULT_RECOVERED) {pci_warn(bridge, "下级设备重置失败\n");goto failed;}} else {/* 正常状态处理 */pci_walk_bridge(bridge, report_normal_detected, &status);}
/* 阶段2：MMIO重新启用 */if (status == PCI_ERS_RESULT_CAN_RECOVER) {status = PCI_ERS_RESULT_RECOVERED;pci_walk_bridge(bridge, report_mmio_enabled, &status);}
/* 阶段3：插槽重置处理 */if (status == PCI_ERS_RESULT_NEED_RESET) {// 插槽重置函数，然后再调用, 驱动的slot_reset回调status = PCI_ERS_RESULT_RECOVERED;pci_walk_bridge(bridge, report_slot_reset, &status);}
.../* 阶段4：恢复完成处理 */pci_walk_bridge(bridge, report_resume, &status);
// 如果OS原生控制AER，清除设备错误状态; 如果平台控制AER，由平台负责清除if (host->native_aer || pcie_ports_native) {pcie_clear_device_status(dev);pci_aer_clear_nonfatal_status(dev);}... ...
}
首先是 pci_walk_bridge(bridge, report_frozen_detected, &status) 这块比较绕，展开后可以发现：
static void pci_walk_bridge(struct pci_dev *bridge,int (*cb)(struct pci_dev *, void *),void *userdata)
{if (bridge->subordinate)pci_walk_bus(bridge->subordinate, cb, userdata);elsecb(bridge, userdata);
}
void pci_walk_bus(struct pci_bus *top, int (*cb)(struct pci_dev *, void *),void *userdata)
{struct pci_dev *dev;struct pci_bus *bus;struct list_head *next;int retval;
bus = top;down_read(&pci_bus_sem);next = top->devices.next;for (;;) {if (next == &bus->devices) {/* end of this bus, go up or finish */if (bus == top)break;next = bus->self->bus_list.next;bus = bus->self->bus;continue;}dev = list_entry(next, struct pci_dev, bus_list);if (dev->subordinate) {/* this is a pci-pci bridge, do its devices next */next = dev->subordinate->devices.next;bus = dev->subordinate;} elsenext = dev->bus_list.next;retval = cb(dev, userdata);if (retval)break;}up_read(&pci_bus_sem);
}
首先分析 pci_walk_bus，该函数主要做了以下两件事：
（1）优先向下遍历桥接设备的子总线，确保处理完整个子树后再返回上级，如：
Bus 0 (top) ├─ Device A（桥接器）→ Bus 1 │ ├─ Device C │ └─ Device D └─ Device B
遍历顺序：Bus 0 → Device A → Bus 1 → Device C → Device D → Device B
（2）回调函数cb （即report_frozen_detected）返回非零值会立即终止遍历（例如在错误恢复中已找到目标设备时）。
下面再看 report_frozen_detected这块调用流程的逻辑：
static int report_frozen_detected(struct pci_dev *dev, void *data)
{return report_error_detected(dev, pci_channel_io_frozen, data);
}
static int report_error_detected(struct pci_dev *dev,pci_channel_state_t state,enum pci_ERS_result *result)
{const struct pci_error_handlers *err_handler;... ...if (!pci_dev_set_io_state(dev, state) ||!dev->driver ||!dev->driver->err_handler ||!dev->driver->err_handler->error_detected) {/* 如果整个设备subtree没有error_detected回调，PCI_ERS_RESULT_NO_AER_DRIVER将阻止后续任何设备的错误回调 */if (dev->hdr_type != PCI_HEADER_TYPE_BRIDGE) {/* 非桥设备没有回调则标记为无法恢复 */vote = PCI_ERS_RESULT_NO_AER_DRIVER;} else {vote = PCI_ERS_RESULT_NONE;}} else {/* 获取错误处理程序并调用error_detected回调 */err_handler = dev->driver->err_handler;vote = err_handler->error_detected(dev, state);}... ...
}
static pci_ers_result_t merge_result(enum pci_ers_result orig,enum pci_ers_result new)
{if (new == PCI_ERS_RESULT_NO_AER_DRIVER)return PCI_ERS_RESULT_NO_AER_DRIVER;
if (new == PCI_ERS_RESULT_NONE)return orig;
switch (orig) {case PCI_ERS_RESULT_CAN_RECOVER:case PCI_ERS_RESULT_RECOVERED:orig = new;break;case PCI_ERS_RESULT_DISCONNECT:if (new == PCI_ERS_RESULT_NEED_RESET)orig = PCI_ERS_RESULT_NEED_RESET;break;default:break;}
return orig;
}
可以发现，这个函数的主要作用是遍历PCI总线上的多个设备时（例如通过 pci_walk_bus），综合所有设备的错误恢复状态，决定最终的恢复策略（如是否需要复位、是否断开设备等），根据代码看，整体的设备是否可恢复状态合并逻辑是这样的：
| 原始状态 (orig) | 新状态 (new) | 合并结果 |
|---|---|---|
CAN_RECOVER | DISCONNECT | DISCONNECT |
RECOVERED | NEED_RESET | NEED_RESET |
DISCONNECT | NEED_RESET | NEED_RESET |
DISCONNECT | CAN_RECOVER | DISCONNECT（不降级） |
NO_AER_DRIVER | 任意 | NO_AER_DRIVER（最高优先级） |
因此，pci_walk_bridge 这个函数的作用就是，如果设备是桥，根据桥和下面的子设备error_detected 回调函数，综合判断设备要不要恢复，是走DISCONNECT、NEED_RESET还是CAN_RECOVER。如果设备是RCEP，直接判断因该置位自己设备为哪种预备状态
3.5.1、pcie_do_recovery 整体总结--AER处理的核心部分
接下来重新回到 pcie_do_recovery 函数来看，这个函数的逻辑就比较清晰了，即：
（1）如果错误为 FATAL 错误，即设备A已经被标记成 pci_channel_io_frozen 状态了，这个时候先用深度优先算法，遍历该设备A和其下子设备，去检查是否满足reset条件，然后综合该设备和设备下挂子设备能否reset，给A这条线路置一个 PCI_ERS_RESULT_NEED_RESET 还是 PCI_ERS_RESULT_CAN_RECOVER 等的标识
（2）同时，如果错误为 FATAL 错误，会调用 reset_subordinates(bridge) != PCI_ERS_RESULT_RECOVERED，进而调用 aer_root_reset去重置该 bridge，并期待返回 PCI_ERS_RESULT_RECOVERED标志，否则报异常
（3）如果错误为NON - FATAL错误，仅仅标记该端口的PCIe端口status状态为 PCI_ERS_RESULT_NONE 或者是 PCI_ERS_RESULT_NO_AER_DRIVER，不进行端口或者总线的重置操作
（4）然后，根据端口在上面被标记的status状态，遍历调用 report_mmio_enabled 去恢复特定端口的MMIO功能。同时，更新端口A的status位
（5）然后，对执行MMIO恢复后的，status被标记为PCI_ERS_RESULT_NEED_RESET的端口，遍历调用 report_slot_reset ，进行槽位级别的复位
（6）最后，根据设置的是固件优先还是OS优先，去清除Device Status寄存器和Uncorrectable Error Status 寄存器的响应错误bit位
3.5.2、附加: aer_root_reset的函数分析--辅助理解pcie_do_recovery
static pci_ers_result_t aer_root_reset(struct pci_dev *dev)
{// * - RCiEP需要找到关联的RCEC，其他设备直接找到根端口if (type == PCI_EXP_TYPE_RC_END)root = dev->rcec; // RCiEP使用关联的RCECelseroot = pcie_find_root_port(dev); // 其他设备查找根端口
// 如果平台保留AER控制权，RCiEP可能没有可见的RCEC，此时root可能为NULL，寄存器操作由固件负责aer = root ? root->aer_cap : 0; // 获取AER能力位置
/* 阶段1: 禁用根端口错误中断 */if ((host->native_aer || pcie_ports_native) && aer) {pci_read_config_dword(root, aer + PCI_ERR_ROOT_COMMAND, ®32);reg32 &= ~ROOT_PORT_INTR_ON_MESG_MASK; // 清除中断使能位pci_write_config_dword(root, aer + PCI_ERR_ROOT_COMMAND, reg32);}
/* 阶段2: 执行设备重置 */if (type == PCI_EXP_TYPE_RC_EC || type == PCI_EXP_TYPE_RC_END) {/* RCEC/RCiEP使用功能级重置(FLR) */rc = pcie_reset_flr(dev, PCI_RESET_DO_RESET);} else {/* 根端口/下游端口使用总线错误重置 */rc = pci_bus_error_reset(dev);pci_info(dev, "%s端口链路已重置(%d)\n",pci_is_root_bus(dev->bus) ? "根" : "下游", rc);}
/* 阶段3: 清理并恢复中断 */if ((host->native_aer || pcie_ports_native) && aer) {/* 清除根错误状态寄存器 */pci_read_config_dword(root, aer + PCI_ERR_ROOT_STATUS, ®32);pci_write_config_dword(root, aer + PCI_ERR_ROOT_STATUS, reg32);
/* 重新启用根端口错误中断 */pci_read_config_dword(root, aer + PCI_ERR_ROOT_COMMAND, ®32);reg32 |= ROOT_PORT_INTR_ON_MESG_MASK; // 设置中断使能位pci_write_config_dword(root, aer + PCI_ERR_ROOT_COMMAND, reg32);}
/* 返回结果: 成功恢复或需要断开 */return rc ? PCI_ERS_RESULT_DISCONNECT : PCI_ERS_RESULT_RECOVERED;
}
主要做下面几件事情：
（1）禁用根端口错误中断
#define ROOT_PORT_INTR_ON_MESG_MASK (PCI_ERR_ROOT_CMD_COR_EN| \PCI_ERR_ROOT_CMD_NONFATAL_EN| \PCI_ERR_ROOT_CMD_FATAL_EN)
（2）执行设备重置(FLR或链路重置)，如果是RCEC/RCiEP，通过pcie_reset_flr()执行功能级重置；如果是根端口或者下游端口，通过pci_bus_error_reset()执行总线级重置
（3）清除根错误状态
（4）重新启用根端口错误中断
接着向下看调用 pci_bus_error_reset()
int pci_bus_error_reset(struct pci_dev *bridge)
{/* 情况1：总线无槽位(如嵌入式设备)，直接跳转总线复位 */if (list_empty(&bus->slots))goto bus_reset;
/* 阶段1：检查所有槽位是否支持热复位 */list_for_each_entry(slot, &bus->slots, list)if (pci_probe_reset_slot(slot)) // 探测槽位复位能力goto bus_reset; // 任一槽位不支持则改用总线复位
/* 阶段2：执行实际槽位复位 */list_for_each_entry(slot, &bus->slots, list)if (pci_slot_reset(slot, PCI_RESET_DO_RESET)) // 实际复位操作goto bus_reset; // 任一槽位复位失败则改用总线复位... ...
/* 降级处理路径：总线级复位 */
bus_reset:mutex_unlock(&pci_slot_mutex);return pci_bus_reset(bridge->subordinate, PCI_RESET_DO_RESET);
}
采用渐进式复位策略：先尝试最小影响的槽位复位(pci_slot_reset)，失败时自动降级为总线复位(pci_bus_reset)
pci_slot_reset--> pci_reset_hotplug_slot(slot->hotplug, probe);--> hotplug->ops->reset_slot(hotplug, probe);--> pciehp_reset_slot--> pci_bridge_secondary_bus_reset(ctrl->pcie->port);

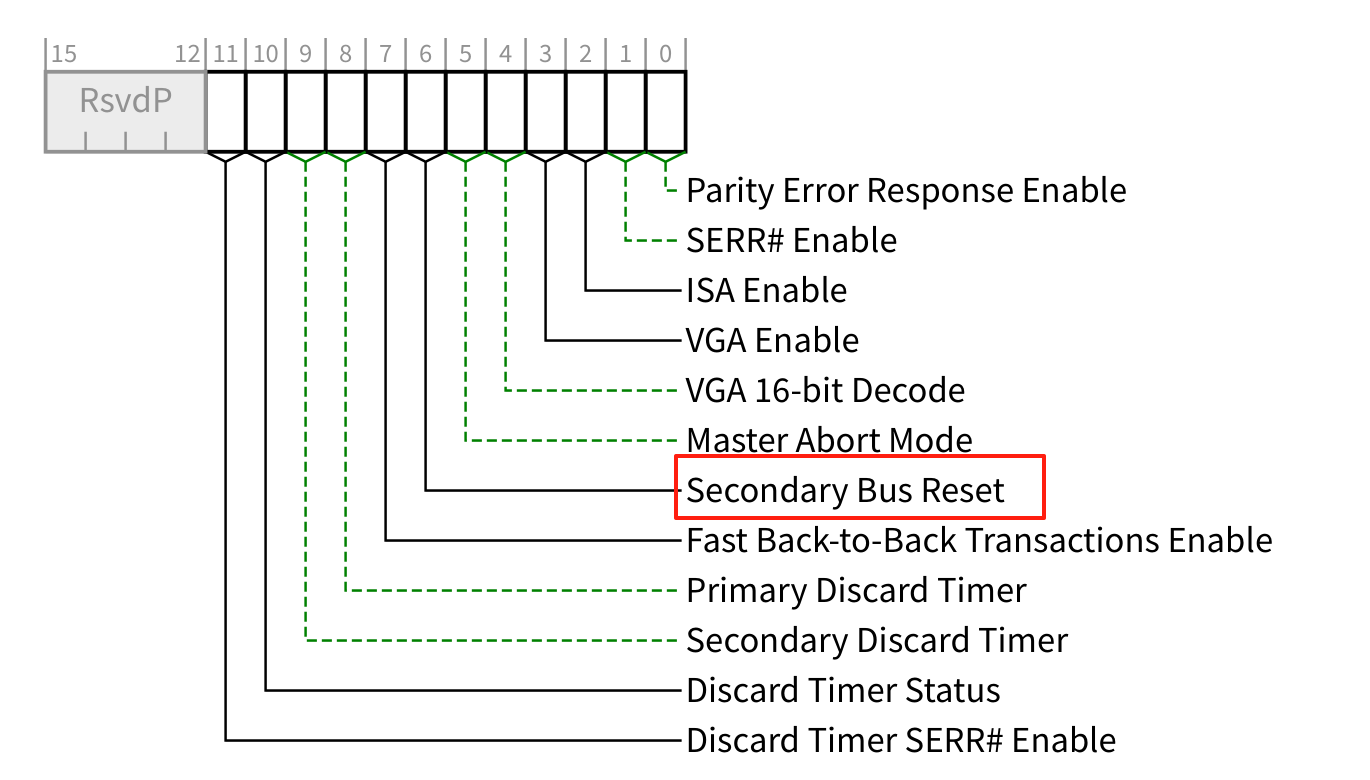

（1）置位桥控制寄存器的BUS_RESET位，保持复位状态至少2ms(符合PCI规范v3.0 7.6.4.2)
（2）清除BUS_RESET位，等待1秒确保下游设备完成初始化
pci_bus_reset(struct pci_bus *bus, bool probe)--> pci_bridge_secondary_bus_reset(bus->self);
三、内核处理流程整体总结
（1）EP设备发生AER错误，通过error msg上报到root port, root port上报中断给CPU处理
（2）Correctable Errors处理流程：获取出错的设备和清状态，读取设备详细错误信息
（3）NON-FATAL Errors处理流程：获取出错的设备和清状态，读取设备详细错误信息，错误恢复处理
（4）FATAL Errors处理流程：大体类似non-fatal，只是错误恢复的时候有差异，FATAL Errors影响pcie link链路，因此会做链路的恢复
